| Toote tüüp | Jootmis-/lahustus-/kuumõhujaam |
| Kaubamärk | Weller |
| Mudel | WX 2010 |
| Mõõtmed (L x l x K) | 170 x 151 x 130 mm |
| Kaal | Umbes 3,2 kg |
| Toide | 230 V, 50 Hz / 120 V, 60 Hz / 100 V, 50/60 Hz |
| Võimsustarve | 200 W (max 255 W) |
| Kaitseklass | I, antistaatiline korpus |
| Kaitse | T2 A (230 V), T4 A (120 V) |
| Temperatuurivahemik | 100 - 450 °C (max 550 °C sõltuvalt tööriistast) |
| Temperatuuri täpsus | ± 9 °C |
| Temperatuuri stabiilsus | ± 2 °C |
| Potentsiaali kompenseerimine | Läbi 3,5 mm pesa tagaküljel |
| Liides | USB ees, RS232 taga, robotväljund |
| Õhutarbimine (vaakum) | 35 l/min, maksimaalne alarõhk 75 kPa |
| Suruõhu voolukiirus | 0 - 18 l/min 6 baari juures |
| Põhifunktsioonid | Jootmine, lahustamine, kuum õhk |
| Hooldus ja puhastamine | Puhastage paneeli lapiga, vahetage filter, puhastage kuumad otsikud |
| Ohutus | Elektrilöögi, põletuste, ESD hoiatused, automaatne väljalülitus |
| Varuosad ja remonditavus | Otsakud, otsikud, filtrid, kassetid; remont volitatud Welleri personali poolt |
| Garantii | 12 kuud |
Korduma kippuvad küsimused - WX 2010 Weller
Kasutajate küsimused teemal WX 2010 Weller
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Keevitusmasin PDF-formaadis tasuta! Leidke oma juhend WX 2010 - Weller ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. WX 2010 kaubamärgi Weller.
KASUTUSJUHEND WX 2010 Weller
EE Algupärase kasutusjuhendi tõlge
Vakuum-forløb kun WXD 2
Der kan indstilles en tilkoblingsforsinkelse for at forhindre, at pumpen starter for tidligt eller sikre, at en defineret opvarmningstid for loddestedet overholdes.
Hentning af menu ▶ Stationsparameter

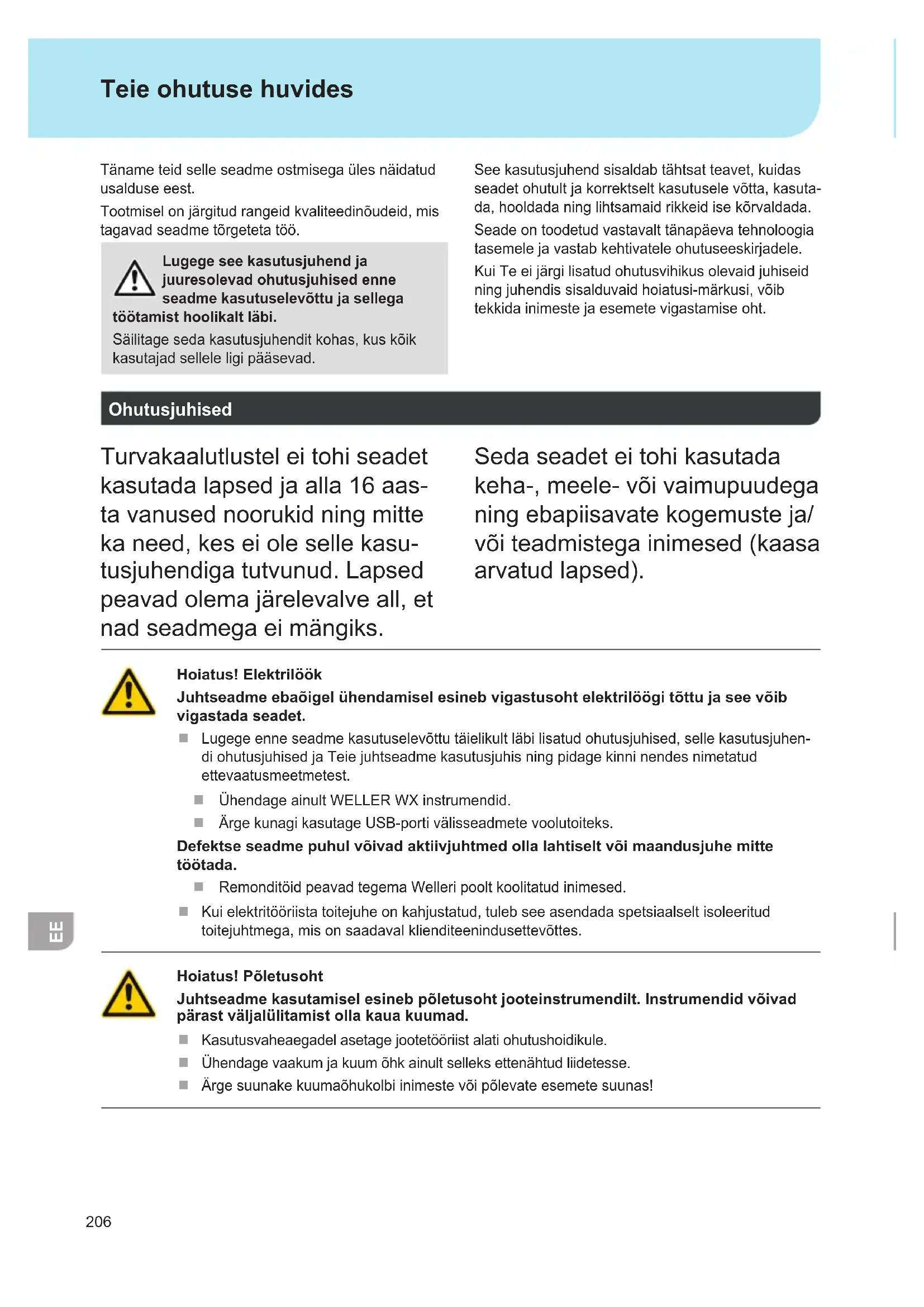

Teie ohutuse huvides
Täname teid selle seadme ostmisega üles näidatud usalduse eest.
Tootmisel on järgitud rangeid kvaliteedinõudeid, mis tagavad seadme tõrgeteta töö.
Lugege see kasutusjuhend ja juuresolevad ohutusjuhised enne seadme kasutuselevõttu ja sellega hist hoolikalt läbi.
Säilitage seda kasutusjuhendit kohas, kus köik kasutajad sellele ligi pääsevad.
See kasutusjuhend sisaldab tähtsat teavet, kuidas seadet ohutult ja korrektselt kasutusele võtta, kasutada, hooldada ning lihtsamaid rikkeid ise kõrvaldada.
Seade on toodetud vastavalt tänapäeva tehnoloogia tasemele ja vastab kehtivatele ohutuseeskirjadele.
Kui Te ei järgi lisatud ohutusvihikus olevaid juhiseid ning juhendis sisalduvaid hoiatusi-märkusi, võib tekkida inimeste ja esemete vigastamise oht.
Ohutusjuhised
Turvakaalutlustel ei tohi seadet kasutada lapsed ja alla 16 aas-ta vanused noorukid ning mitte ka need, kes ei ole selle kasu-tusjuhendiga tutvunud. Lapsed peavad olema järelevalve all, et nad seadmega ei mängiks.
Seda seadet ei tohi kasutada keha-, meele- või vaimupuudega ning ebapiisavate kogemuste ja/ või teadmistega inimesed (kaasa arvatud lapsed).
Hoiatus! Elektrilöök
Juhtseadme ebaõigel ühendamisel esineb vigastusoht elektrilöögi töttu ja see võib vigastada seadet.
Lugege enne seadme kasutuselevõttu täielikult läbi lisatud ohutusjuhised, selle kasutusjuhen-di ohutusjuhised ja Teie juhtseadme kasutusjuhis ning pidage kinni nendes nimetatud ettevaatusmeetmetest.
Ühendage ainult WELLER WX instrumentid.
- Ärge kunagi kasutage USB-porti välisseadmete voolutoiteks.
Defektse seadme puhul võivad aktiivjuhtmed olla lahtiselt või maandusjuhe mitte töötada.
■ Remonditöid peavad tegema Welleri poolt koolitatud inimesed.
Kui elektritööriista toitejuhe on kahjustatud, tuleb see asendada spetsiaalselt isoleeritud toitejuhtmega, mis on saadaval klienditeenindusettevöttes.
Hoiatus! Põletusoht
Juhtseadme kasutamisel esineb põletusoht jooteinstrumendilt. Instrumendid võivad pärast väljalülitamist olla kaua kuumad.
■ Kasutusvaheaegadel asetage jootetööriist alati ohutushoidikule.
Ühendage vaakum ja kuum öhk ainult selleks ettenähtud liidetesse.
- Ärge suunake kuumaõhukolbi inimeste või põlevate esemete suunas!
Kasutusotstarbele vastav käitamine
WELLER WX jooteinstrumentide toiteplokk. Kasutage jootejaama / lahtijootejaama / kuuma öhu jaama ainult kasutusjuhendis nimetatud otstarbel ehk siin kirjeldatud tingimustel jootmiseks ja lahtijootmiseks.
Süttivaid gaase ega vedelikke ei tohi filtrida.
Seadet tohib kasutada ainult ettenähtud ja korrektselt paigaldatud filtrikassettidega.
Vahetage täis filtrikassetid.
Kasutage seadet ainult siseruumides. Kaitske seadet niiskuse ja otsese päikesekiirguse eest.
Sihtotstarbelise kasutuse alla kuulub ka:
Te järgite seda juhendit ja
kõiki teisi kaasnevaid dokumente,
peate kinni köigist riiklikest eeskirjadest önnetuste ennetamiseks
Omavoliliste seadme juures tehtud muudatuste eest valmistajatehas endale vastutust ei võta.
Kasutajarühmad
Varieeruva riskitaseme ja ohupotentsiaali töttu võivad mõningaid töid teha vaid koolitatud spetsialistid.
| Töösamm Kasutajarühmad | |
| Jooteparameetrite spetsifikatsioon Tehnilise väljaõppega spetsialistid | |
| Elektriliste varuosade paigaldamine Elektrikud | |
| Hooldusvälpade spetsifikatsioon Ohutustehnikud | |
| KäsitsemineFiltri vahetamine | Tavainimesed |
| KäsitsemineFiltri vahetamineElektriliste varuosade paigaldamine | Tehnilise koolitusega töötajad koolitatud spetsialisti juhendamisel ja järelevalvel |
Seadme kasutuselevõtt
Tähelepanu!
Jälgige ühendatud seadmete vastavaid kasutusjuhendeid.
Võtke seade kasutusele, nagu on kirjeldatud peatükis „Kasutuselevõtt“.
Kontrollige, kas vörgupinge vastab tüübisildil nõutavale.
Ühendage seade pistikupessa ainult väljalülitatud olekus.
Pärast seadme sisselülitamist teostab mikroprot- sessor kontrolloperatsiooni ja loeb instrumenti salvestatud parameetrite väärtused sisee.
Sihttemperatuur ja püsitemperatuurid on salvestatud instrumenti. Temperatuuri reaalväärtus tõuseb kuni sihttemperatuurini (= jooteinstrumenti soojendatakse).
WXA 2: Lämmastik N2 vähendab oksüdeerumist ja räbusti jääb pikemaks ajaks aktiivseks. Me soovitame lämmastikku N2, mis on kaubandus-võrgus saadav teraspudelites. Pudel peab olema varustatud 0-10 bar reduktoriga.
Jootmine ja lahtijootmine
Jootmistöödel lähtuge hetkel ühendatud jooteinstrumendi kasutusjuhendist.
Jooteotsikute käsitsemine
Kastke esimesel kuumutamisel valitud tinatatav jooteotsik joodisesse. Tänu sellele kaovad jooteotsikult seadme hoidmisel kogunenud oksiidkihid ja mustus.
Pöörake enne jootekolbi jootevaheajaks ohutusjuhikule asetamist tähelepanu sellele, et jootekolb oleks korralikult tinatatud.
- Ärge kasutage liiga tugevatoimelisi jooteräbusteid.
■ Kontrollige alati jooteotsikute asendi öigsust.
Valige võimalikult madal töötemperatuur.
Valige tööks suurim võimalik jooteotsiku vorm Rusikareegel: umbes sama suur kui pastajoodis.
Kuna jooteotsiku ja jootekoha vahel toimub suurepinnaline soojusülekanne, tinatage jooteotsikut korralikult.
Lülitage pikemateks tööpausideks jootesüsteem välja või kasutage Welleri funktsiooni temperatuuri langetamiseks mittekasutamisel.
Enne jootekolbi pikemat mittekasutamist kastke otsik joodisesse.
■ Viige joodis otse jootekohale, mitte jooteotsikule.
Vahetage jooteotsikud selleks sobiva tööriistaga.
- Ärge kasutage jooteotsikul mehaanilist jõudu.
Juhis
Juhtseadmed on häälestatud keskmise suurusega jooteotsikute järgi. Otsikute vahetamisel või teise kujuga otsikute kasutamisel võib esineda hälbeid.
WX 2, WXD 2, WXA 2: Ülekoormuskaitse (255 W)
Et vältida jaama WX ülekoormust, lülitatakse mölema kanali enam kui 255-vatise koormuse korral üks kanal automaatselt välja (Auto-Off).
Lisaks toimub ülekoormusest tingitud väljalülitamine siis, kui ühendatud on järgmised tööriistade kombinatsioonid. Näiteks
- 2 WXHP 120 kuumutusplaati
- Üks WXHP 120 kuumutusplaat ja üks lahtijoot-miskolb WXDP 120 või WXDV 120
Potentsiaalide ühtlustuspuks
3,5 mm lülituspuksi erineva lülitamisega on võimalikud 4 varianti:
| a Pūsivalt maandatud Ilma | pistikuta (tarneolek). |
| b Potentsiaalide ühtlustuspuks | Pistikuga, ühtlustusjuhe keskkontaktis. |
| c Potentsiaalivaba Pistikuga | |
| d Pehmelt maandatud Pistiku ja külgejoodetud takistiga. Ma-andamine valitud takistiga. | |
Firmavara ajakohastamine
Juhis
Firmavara ajakohastamise ajal ei tohi jaama välja lülitada.
- Lülitage jaam välja.
- Asetage mälupulk USB-liidesesse.
- Lülitage jaam sisse.
Firmavara ajakohastatakse automaatselt (vt joonist 34). Kui Teie jaamal on paigaldatud juba uuem firmavara, siis seda ei muudeta.
Hooldamine ja teenindamine
Hoiatus!
Enne köiki töid seadme kallal tömma- ke pistik pistikupesast välja.
Puhastage juhtpaneeli mustumise korral selleks sobiva puhastuslapiga.
Sulgege mittekasutatavad liidesed korkidega.
Hoiatus! Põletusoht
Vahetage jooteotsikuid ainult siis, kui need on külmad
Puhastage või vahetage imidüüse ainult sobiva instrumentida ja kui nad on kuumad
Vahetage kuumaõhudüüse ainult sobiva instrumentdiga
Puhastage või vahetage tinakogumi-sanumat ainult siis, kui see on külm
Filtri vahetamine
Veenduge regulaarselt, et vaakumi peafilter ei ole mustunud ning vajadusel vahetage see.
Hoiatus!
Vaakumsõlm hävineb ilma filtrita töötamisel.
Kontrollige enne jootetööde alustamist, kas peafilter on kohale asetatud!
Mustunud filtreid tuleb käidelda eriprügina. Käidelge vahetatud seadmeosad, filtrid või vanad seadmed jäätmetena vastavalt Teie riigis kehtivatele eeskirjadele.
Kandke sobivat kaitsevarustust.
Hoiatus!
Kasutage ainult WELLERi originaal-varuosi.
Garantii
Ostja pretensioonid puuduste kohta aeguvad ühe aasta jooksul kauba tarnimisest. See ei kehti ostja nõuetele vastavalt §§ 478, 479 BGB.
Meie antud garantii osas vastutame me ainult siis, kui oleme andnud kirjalikus vormis omaduste ja säilivuse garantii ning garantii on antud, kasutades möistet „Garantii“.
Garantii kaotab kehtivuse mittesihtotstarbelise kasutuse korral ja juhul, kui kvalifitseerimata isikud teevad seadme juures muudatusi.
Tootjapoolsed tehnilised muudatused on võimalikud! Lisainfot leiate veebilehel www.weller-tools.com.
Ooterežiimi temperatuur
menüüde avamine ▶ Tööriista parameeter
Jooteinstrumendid on varustatud kasutamistuvastusega (andur) käepidemes, mis lülitab jooteinstrumendi mittekasutamisel jahutusoperatsiooni automaatselt sisse.anduriga
Pärast temperatuuri väljalülitamist viiakse see automaatselt ooterežiimi temperatuurile.
Ooterežiimi aeg (temperatuuri väljalülitamine)
menüüde avamine ▶ Tööriista parameeter
Jooteinstrumendi mittekasutamisel langetatakse temperatuur pärast valitud Standby aja möödumist Standby temperatuurile.Ekraanile ilmub „Standby“.
Vajutamine juhtklahvile lõpetab selle ooterežiimi. Instrumenti integreeritud andur tuvastab oleku muutuse ja deaktiveerib ooterežiimi oleku niipea, kui instrumenti liigutatakse.
| Lisa-funktsi-oon | Kirjeldus |
| OFF Ooterežiimi aeg on välja lülitatud (tehaseseaded) | |
| 1-999 min | Ooterežiimi aeg, individuaalselt reguleeritav |
| --- Instrument ei sobi | |
AUTO-OFF aeg (automaatne väljalülitusaeg)
menüüde avamine ▶ Tööriista parameeter
jooteinstrumendi mittekasutamisel lülitatakse AUTO-OFF-aja möödumisel instrumenti soojendus välja.
Temperatuuri väljalülitamine toimub söltumata ooteaja-funktsioonist. Reaaltemperatuur kuvatakse vilkuvalt ja seda kasutatakse jääksoojuse näiduna. Ekraanile ilmub „AUTO-OFF“.
| Lisa-funktsi-oon | Kirjeldus |
| OFF „0 min“: AUTO-OFF funktsioon on välja lülitatud (tehaseseade) | |
| 1-999 min | AUTO-OFF aeg, individuaalselt reguleeritav. |
Tundlikkus
menüüde avamine ▶ Tööriista parameeter
| Lisa-funktsi-oon | Kirjeldus |
| Madal Vähetundlik – reageerib tugevale (pikale) liikumisele | |
| Normaal-ne | Standard (tehaseseaded) |
| Körge Tundlik - reageerib kergele (lühikesele) liikumisele | |
| --- Instrument ei sobi | |
Max kuuma õhu juurdevooluaeg WXHAP 200
Menüü avamine ▶ Tööriista parameeter
WXHAP 200 kuuma õhuvoolu sisselülitusaega saab piirata 0 kuni 300 sekundini (1 sammu haaval). Tehase seade on 0 sekundit („OFF“), st et õhuvool on sisse lülitatud, kuni kuuma õhu kolvi klahv või valikuline jalglüliti on alla vajutatud.
| Lisa-funktsi-oon | Kirjeldus |
| OFF kestus ei ole määratud(tehaseseaded) | |
| 1-300 s individuaalselt seatav | |
Ofset (Temperatuuri-Ofset)
Menüü avamine ▶ Tööriista parameeter
Jooteotsiku reaalset temperatuuri saab temperatuuri-ofseti sisestamisega korrigeerida ± 40 °C (± 72 °F) võrra.
Reguleerimisrežiim
Menüü avamine ▶ Tööriista parameeter
See funktsioon määrab jooteinstrumendi soojenemisiseloomu kuni seatud instrumenditemperatuuri saavutamiseni.
| Lisa-funktsi-oon | Kirjeldus |
| Standard sobitatud (keskmine) ülessoojenda-mine (tehaseseade) | |
| Sujuv aeglane ülessoojendamine | |
| Agressi-ivne | kiire ülessoojendamine |
Menüü avamine ▶ Tööriista parameeter
Selle funktsiooniga saab muuta kolvi WXHAP 200 tehases reguleeritud klahviseadet.
| Lisa-funkt-sioon | Kirjeldus |
| OFF – | |
| ON WXHAP 200 lülitatakse esimese klahvi-le vajutusega sisse ja järgmise klahvile vajutusega välja. | |
Protsessiaken
Menüü avamine ▶ Tööriista parameeter
Protsessiaknas seatud temperatuurivahemik määrab potentsiaalivaba lülitusfunktsiooni signaali iseloomu.
Konstantne põlemine tähendab eelvalitud temperatuuri saavutamist või temperatuuri olekut etteantud protsessiakna piires.
Juhis
Vilkumine tähendab seda, et süsteem soojeneb või temperatuur on väljaspool protsessiakent.
LED rõngasvalgustusega instrumentidel (nt WXDP 120) määrab protsessiaken LED-rõngasvalgustuse põlemise iseloomu.
Keel
Menüü avamine
Jaama parameetrid
| CHN | 中文 |
| DEN Dansk | |
| ENG English | |
| ESP Español | |
| FIN Suomi | |
Temperatuuri versioon °C/°F
| Menüü avamine ▶ Jaama parameetrid |
| Lisafunktsi- oon | Kirjeldus |
| °C Celsius | |
| °F Fahrenheit |
Parool (lukustusfunktsioon)
| Menüü avamine ▶ Jaama parameetrid |
Pärast lukustuse sisselülitamist on jootejaamal kasutatavad veel ainult püsitemperatuuri-klahvid. Kõiki teisi valikuid ei saa kuni lukustuse vabasta-miseni enam muuta.
Juhis
Kui peaks olema võimalik valida ainult üht temperatuuri väärtust, tuleb juhtklahvid (püsitemperatuuri-klahvid) seada samale temperatuuri väärtusele.
Seadke soovitud kolmekohaline lukustuskood(vahemikus 001-999) juhtrattaga.
Lukustuson aktiivne (ekraanil on näha lukk).
- Avage parameetrimenüü. Kui lukustuson aktiivne, avaneb automaatselt paroolimenüüpunkt. Ekraanile ilmub kolm tärni (***)
- Seadke juhtrattaga kolmekohaline lukustuskood.
- Kinnitage kood sisestusklahviga.
Kas kood on ununenud?
Pöörduge palun meie klienditeeninduse poole: technical-service@weller-tools.com
Vaakumi eelkäivitus ainult WXD 2
| Menüü avamine ▶ Jaama parameetrid |
Pumba enneaegse sisselülitumise vältimiseks või jootepunkti eelsoojenemisaja tagamiseks on võimalik seada sisselülituse ajaline viide
| Lisa-funkt-sioon | Kirjeldus |
| 0 sec OFF | vaakumi eelkäivitus on välja lülitatud (tehaseseaded) |
| 1-10 sec | ON: vaakumi eelkäivitus, individuaal-selt seatav |
Vaakumi järeltöö ainult WXD 2
| Menüü avamine ▶ Jaama parameetrid |
Jootekolvi ummistumise vältimiseks on võimalik seada vaakumi järeltöö aeg.
| Lisa-funkt-sioon | Kirjeldus |
| 0 sec OFF | : vaakumi järeltöö on välja lülitatud (tehaseseaded) |
| 1-10 sec | ON: vaakumi järeltöö, individuaalselt seatav |
Klahvitoonid sees/väljas
| Menüü avamine ▶ Jaama parameetrid |
Lisafunktsioon Kirjeldus
| ON Sees | |
| OFF Väljas |
Robotiväljund
Menüü avamine ▶ Jaama parameetrid
Robotiväljund asub seadme tagaküljel.
WX 1: OFF - ON - ZeroSmog - Stop&Go
| Lisafunktsi-oon | Kirjeldus |
| Vasak vasak instrumendikanal (tehaseseade) | |
| Parem parem instrumendikanal | |
| Vasak & Parem | mölemad instrumendikanalid |
| ZeroSmog Tööriista kasutamisel suletakse tagumine potentsiaalivaba lülitusväljund. Valikulise adaptri (WX HUB) kaudu saab ühendada kindla Zero Smogi. Tagumine RS 232 liides on jätkuvalt funktsionaalne.Lülitusväljund on avatud režiimidel Standby, AUTO-OFF, OFF või siis, kui tööriista ei ole ühendatud. | |
| Stop&Go Tagumist RS232 liidest kasutatakse valikulise optoadaptri kontrollimiseks ja valguska-abli abil KHE/KHP lülitamiseks.Tööriista kasutamisel väljund aktiveeritakse. Suletakse ka potentsiaalivaba lülitusväl-jund. Väljund on väljas režiimidel Standby, AUTO-OFF, OFF või siis kui, tööriista ei ole ühendatud. | |
REAR RJ-Socket
max. 50 V / 20 mA
Juhis
Kui töötemperatuur on saavutatud robot, siis ekraan - ok – ekraanil. ei toimi Zero Smog + Stop&Goi puhul
Jalglüliti (ainult WXD 2 + WXA 2)
Menüü avamine ▶ Jaama parameetrid
Pumba enneaegse sisselülitumise vältimiseks või jootepunkti eelsoojenemisaja tagamiseks on võimalik seada sisselülituse ajaline viide
| Lisafunktsi- oon | Kirjeldus |
| OFF väljas | |
| ON sees Liides | COM 1 konfigureeritakse jalglüliti sisendina öhuvoolu aktiveerimiseks. |
Lisaseadmete ühendamine
Jälgige ülevaatejooniseid.
Lisaseadmeid saab ühendada kas jootejaama liidesesse esiküljel ja/või liidesesse tagaküljel.
Jootejaam tuvastab automaatselt, milline lisaseade on ühendatud.Jootejaam näitab vasakul (eesmine liides) või paremal (tagumine liides) ühendatud lisaseadme sümbolit või nime.
Lisaseadmete parameetrite seadmine
- Valige lisaseade lisaseadme-klahviga (eesmine/tagumine) välja.
Seatav parameeter ilmub ekraanile (näit. Pöörlemiskiirus).
-
Seadke juhtrattaga soovitav väärtus.
-
Kinnitage väärtus sisestusklahviga
| Jootejaamad Jootejaamad Löppjo otejaa-mad | Kuuma öhu jaam | |||
| WX 1 WX 2 WXD | 2 WXA 2 | |||
| Mõõtmed P x L x K 170 x 151 | x 130 mm6,69 x 5,94 x 5,12 inch | |||
| Kaal ca. 3,2 kg ca. 3,2 kg ca. | 3,8 kg ca. 3,8 kg | |||
| Võrgupinge 230 V, 50 Hz / | 120 V, 60 Hz / 100 V 50/60 Hz | |||
| Võimsustarve Võimsus-tarve | 200 W 200 W (255 W) 200 W (255 W) 200 W (255 W) | |||
| Kaitseklass I, Antistaatiline korpusIII, Jootetööriist | ||||
| Kaitse T2 A (230 V) | T4 A (120 V) | |||
| Temperatuurivahemik Celsius: 100 - 450°C (550°C)Fahrenheit: 200 - 850°F (999°F)Reguleeritava temperatuuri ala söltub instrumentist. | ||||
| Temperatuuri täpsus | ± 9 °C± 17 °F | |||
| Temperatuuri stabiilsus | ± 2 °C± 4 °F | |||
| Potentsiaalideühtlustuspuks | Üle 3,5 mm lülituspuks seadme tagaküljel. | |||
| Ekraan | 255 x 128 dots / Taustavalgustus | |||
| Liides | Juhtploki esiküljel on USB-liides püsivara värskendamiseks, paramee-trimiseks, monitoorimiseks ja andmelogide jaoks (WX monitoorimise tarkvara abil) | |||
| Öhutarve | - | 35 l / minmax alarõhk 75kPA (10,9 psi) | - | |
| Suruõhu ühendus | - | Suruõhuvoolikuvälimineläbimõõt 6 mm(0,24") | Suruõhuvoolikuvälimineläbimõõt 6 mm(0,24") | |
| Suruõhk | - | Sisendrõhk 400- 600 kPA(58-87 psi), kuivõlivaba suruõhk | Sisendrõhk 400- 600 kPA(58-87 psiid)õlivaba, kuivsuruõhk võilämmastik N2 | |
| Öhu kogus | - | umbes 0-18 l/min 6 baarijuures | ||
Veateated ja vigade kõrvaldamine
| Teade/Sümptom Võimalik põhjus Abimeetmed | ||
| Näit „- - -“ | ■ Instrumenti ei tuvastatud■ Instrument on rikkis | ■ Kontrollige instrumentiühendust seadmega■ Kontrollige ühendatudinstrumenti |
| Ekraan ei tööta Ekraan väljas | ■ Võrgupinge puudub | ■ Lülitage võrgulüliti sisse■ Kontrollige võrgupinget■ Kontrollige seadme kaitset |
| OFFKanalit ei saa sisse lülitada | ■ Ülekoormuskaitse■ Kanal on välja lülitatud | ■ Saab kasutada ainult üht kolbi. |
| WXD 2:Lahtijooteinstrumendis ei olevaakumit | ■ Vaakumseade ei oleühendatud■ Lahtijootedüüs on ummistunud■ Suruõhk ei ole ühendatud võion ühendatud valesti | ■ Ühendage vaakumivoolikvaakumiühendusega■ Puhastage lahtijootedüüspuhastusinstrumenti abil■ hendage suruõhksuruõhuühendusega võikontrollige ühendust |
| WXD 2:Lahtijooteinstrumendi vaakum eiole piisav | ■ Lahtijootejaama filterkassett ontäis■ Jootejaama peafilter on täis | ■ Vahetage lahtijootejaamafilterkassett■ Vahetage jootejaama peafiltrisisu5 87 657 |
| WXA 2:kuuma õhu kolvis puudub õhk | ■ Öhuvoolik ei ole ühendatud■ Suruõhk ei ole ühendatud võion ühendatud valesti | ■ Ühendage suruõhk su-ruõhuühendusega võikontrollige suruõhku■ Ühendage õhuvoolik kolviltWXA 2-ga või kontrolligeõhuvoolikut |
| tagumine liidesZero Smog / WHP/PC / WFV60A-ga ei tööta | ■ Automaatikaväljund on seatudStop/Go peale | ■ Deaktiveerige funktsioon Stop& Go; või kasutage eesmist RS232 liidest. |
Sümbol
Tähelepanu!
Lugege kasutusjuhendit!
Enne seadmel mis tahes tööde läbiviimist tömmake pistik alati pistikupesast välja.
ESD-nõuetele vastav disain ja ESD-nõuetele vastav töökoht
Potentsiaalide ühtlustuspuks
CE-märgis
Kaitse
Kaitsetrafo
Jootmine
Lahtijootmine
kuum öhk
Jäätmekäitlus
Ärge käidelge kasutuskölbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektroonika-seadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskölbmatuks muutunud elektrilised tööriistad koguda eraldi ning keskkonnasäästlikult korduskasutada või ringlusse võtta. Käidelge vahetatud seadmeosad, filtrid või vanad seadmed jäätmetena vastavalt Teie riigis kehtivatele eeskirjadele.
Originaal-vastavusdeklaratsioon
Jootejaamad WX1, WX2
Löppjootejaamad WXD 2
Kuuma õhu jaam WXA 2
Kinnitame, et nimetatud toode vastab järgmiste direktiivide sätetele:
2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS)
Kohaldatud ühtlustatud standardid:
DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10
Volitatud koostama tehnilisi andmeid.
Weller Tools GmbH
