GEBRUIKSAANWIJZING WX 2010 Weller
NL Vertaling van de oorspronkelijke gebruiksaanwijzing
We danken u voor de aankoop van het toestel en het door u gestelde vertrouwen in ons product.
Bij de productie werden de strengste kwaliteitsnormen toegepast, die een perfecte werking van het toestel garanderen.
Neem deze handleiding en de bijgeleverde veiligheidsvoorschriften voor de ingebruikneming en voor u met het toestel begint te werken, volledig door.
Bewaar deze handleiding zodat ze voor alle gebruikers toegankelijk is.
Deze handleiding bevat belangrijke informatie om het toestel op een veilige en deskundige manier in gebruik te nemen, te bedienen, te onderhouden en om eenvoudige storingen zelf te verhelpen.
Het toestel werd conform de modernste technieken en de erkende veiligheidstechnische regels geconstrueerd.
Toch bestaat er gevaar voor lichamelijk letsel en materiële schade als u de veiligheidsvoorschriften in de bijgeleverde veiligheidsbrochure alsook de waarschuwingen in deze handleiding niet in acht neemt.

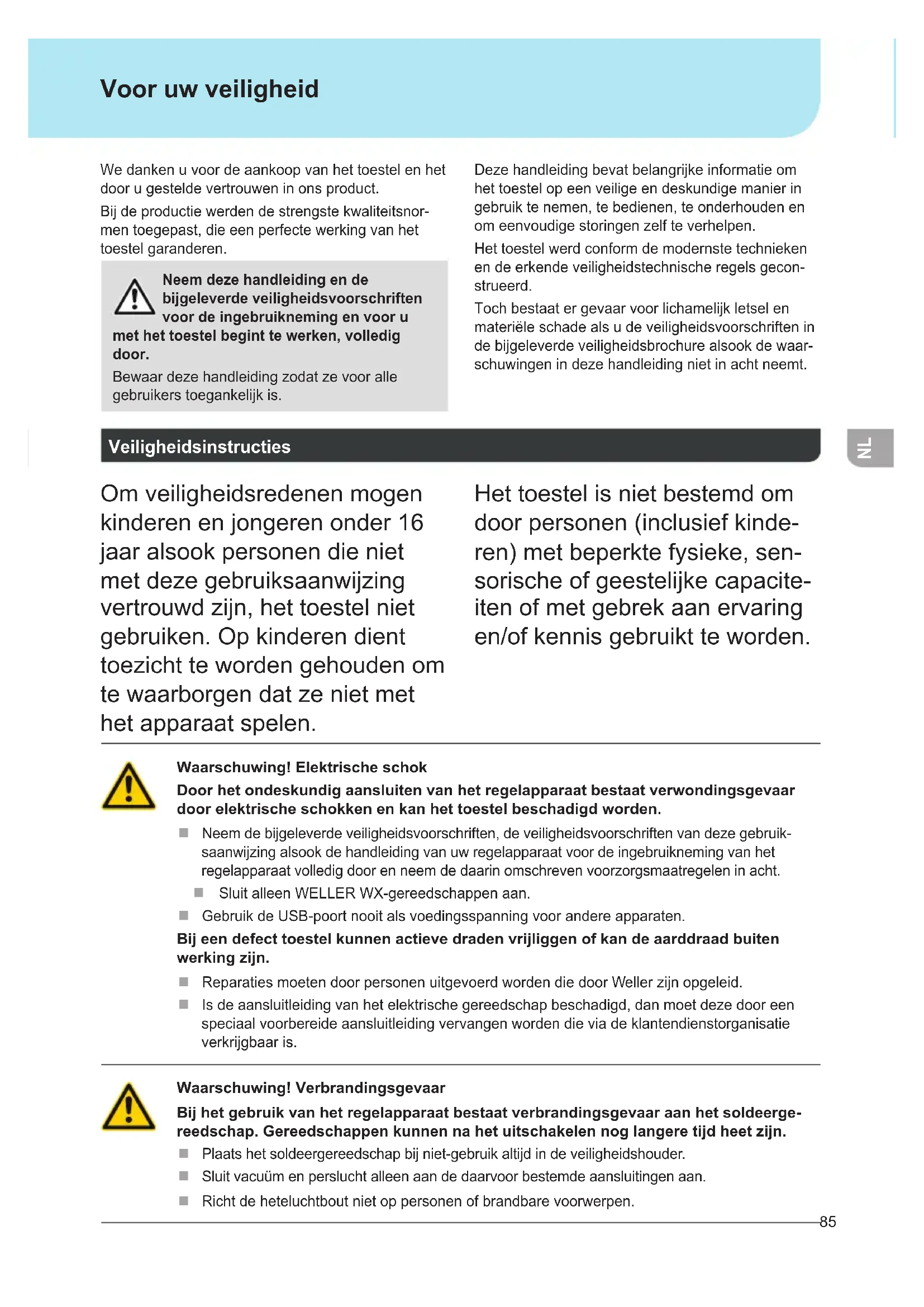

Veiligheidsinstructies
Om veiligheidsredenen mogen kinderen en jongeren onder 16 jaar alsook personen die niet met deze gebruiksaanwijzing vertrouwd zijn, het toestel niet gebruiken. Op kinderen dient toezicht te worden gehouden om te waarborgen dat ze niet met het apparaat spelen.
Het toestel is niet bestemd om door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten of met gebrek aan ervaring en/of kennis gebruikt te worden.
Waarschuwing! Elektrische schok
Door het ondeskundig aansluiten van het regelapparaat bestaat verwondingsgevaar door elektrische schokken en kan het toestel beschadigd worden.
Neem de bijgeleverde veiligheidsvoorschriften, de veiligheidsvoorschriften van deze gebruiksaanwijzing alsook de handleiding van uw regelapparaat voor de ingebruikneming van het regelapparaat volledig door en neem de daarin omschreven voorzorgsmaatregelen in acht.
■ Sluit alleen WELLER WX-gereedschappen aan.
- Gebruik de USB-poort nooit als voedingsspanning voor andere apparaten.
Bij een defect toestel kunnen actieve draden vrijliggen of kan de aarddraad buiten werking zijn.
■ Reparaties moeten door personen uitgevoerd worden die door Weller zijn opgeleid.
Is de aansluitleiding van het elektrische gereedschap beschadigd, dan moet deze door een speciaal voorbereide aansluitleiding vervangen worden die via de klantendienstorganisatie verkrijgbaar is.
Waarschuwing! Verbrandingsgevaar
Bij het gebruik van het regelapparaat bestaat verbrandingsgevaar aan het soldeerge-reedschap. Gereedschappen kunnen na het uitschakelen nog langere tijd heet zijn.
Plaats het soldeergereedschap bij niet-gebruik altijd in de veiligheidshouder.
■ Sluit vacuum en perslucht alleen aan de daarvoor bestemde aansluitingen aan.
■ Richt de heteluchtbout niet op personen of brandbare voorwerpen.
Voor uw veiligheid
Voorgeschreven Gebruik Van Het Systeem
Voedingseenheld voor WELLER WX-soldeergereedschappen. Gebruik het soldeerstation/soldeerruimstation/heteluchtstation uitsluitend conform de in de gebruiksaanwijzing beschreven bestemming voor het solderen en soldeerruimen onder de hier opgegeven voorwaarden.
Brandbare gassen en vloeisloffen mogen niet afgezogen worden. Het toestel mag alleen met correcte geplaabste en daarvoor bestemde filterpatronen gebruikt worden. Vervang volle filterpatronen.
Toestel alleen in binnenruimtes gebruiken. Tegen vocht en direct zonlicht beschermen. Het gebruik volgens de bestemming veronderstelt ook dat
■ u deze handleiding in acht neemt,
■ u alle andere begeleidende documenten in acht. neeml.
■ u de nationale ongevalspreventlevoorschriften op de plaats van gebruik in acht neemt.
Voor eigenmachtig uitgevoerde veranderingen aan het toestel kan de fabnkant niet aansprakelijk gesteld worden.
Gebruikersgroepen
Wegens verschillend hoge risico's en gevaren mogen sommige handelingen alleen door geschoolde vaklui uitgevoerd worden.
| Handeling Gebruikersgroepen | |
| Oogave van de soldeeparameters Vakpersonseel met technische opleiding | |
| Vervangen van elektrische reserveonderdelen Elektrotechnicus | |
| Oogave van onderhoudsintervallen Veiligheidskracht | |
| BedienenWissel van de filter | Leek |
| BedienenWissel van de filterVervangen van elektrische reserveonderdelen | Technische leerling onder leiding en toezicht van een opgelede vakman |
Toestel in gebruik nemen
| Attentel!Neem do betreffende gebruiksaanwijzingen van de aangeskolen tootsallen in ochl. | Na het inscnaeklen van het toestel voert de microprocessor een zelftest uit en leest de in het gereedschap opgeslagen parameterwaarden uitGewenste temperatuur en vaste temperaturen zijn op het gereedschap opgeslagen. Werkelijke temperstuurwaarde stijgt tot de gewenste temperatuur (= soldeergereedschap wordt opgewarmw.) | |
| Neem het toestel zoals in het hoofstuk „Ingebruikneming“ beschreven in gebruik. | ||
 | Controleer of de netspanning met de spanning op het typeplaatje overeenkomt. | WXA 2: Stikatof N2 vermindert de oxydatie en het vloemiddel blijft langer actief. Wij raden stikatof N2 aan die in stalen losser in de handel is. De los moel van een drukregelaar van minimaal 0-10 |
| Machine alleen uitgeschakeld aan de stiekderdois | ||
Solderen en soldeerruimen
Voer de soldeerwerkzaamheden conform de gebruiksaanwijzing van uw aangesloten soldeergereedschap uit.
Behandeling van de soldeerpunten
Bij het eerste opwarmen de selectieve en vertinbare soldeerpunt met soldeersel nat maken. Dit verwijdert oxidelagen en onreinheden aan de soldeerpunt.
Bij soldeerpauzes en voor het afleggen van de soldeerbout er altijd op letten dat de soldeerpunt goed vertind is.
- Geen te agressieve vloeimiddelen gebruiken.
- Controleer altijd of de soldeerpunten goed vast zitten.
Stel de werktemperatuur zo laag mogelijk in.
Kies de voor de toepassing grootst mogelijke soldeerpuntvorm
Vuistregel: ca. zo groot als het soldeerpad.
■ Zorg voor een ruime warmteoverdracht tussen
soldeerpunt en soldeerplaats door de soldeerpunt goed te vertinnen.
Schakel bij langere werkonderbrekingen het soldeersysteem uit of gebruik de Weller-functie voor de temperatuurverlaging bij niet-gebruik.
- Gebruik de punt met soldeersol voor u de soldeerbout voor langere tijd neerlegt.
- Doe het soldeersel direct op de soldeerplaats, niet op de soldeerpunt.
Vervang de soldeerpunten met het bijbehorende gereedschap.
- Oefen geen mechanische kracht op de soldeerpunt uit.
Aanwijzing
De regelapparaten werden voor een gemiddelde soldeerpuntgrootte gejusteerd. Afwijkingen door een puntwissel of het gebruik van andere puntvormen kunnen ontstaan.
Om de overbelasting van een WX-station te vermijden, wordt bij een gereedschapvermogen van beide kanalen van meer dan 255 watt een kanaal automatisch gedeactiveerd (auto-off).
Bovendien komt het tot een overbelastingsuitschakeling als volgende gereedschapscombinaties aangesloten worden. bijv.
- 2 WXHP 120 verwarmingsplaten
- Een WXHP 120 verwarmingsplaat en een solde-erruimbout WXDP 120 of WXDV 120
Potentiaalvereffening
Door verschillende beschakeling van de 3,5 mm schakelstekkerbus zijn er 4 varianten mogelijk:
| a Hard geaard zonder stekker (toestand bij levering). | |
| b Potentiaalvereffening | met stekker, vereffeningsleiding aan het middelste contact |
| c Potentiaalvrij met stekker | |
| d Zacht geaard met stekker en ingesoldeerde weerstand. Aarding via de gekozen weerstand. | |
Firmware-update uitvoeren
Aanwijzing
Terwijl de firmware-update loopt, mag het station niet uitgeschakeld worden.
-
Station uitschakelen.
-
Geheugenstick in de USB-poort steken.
- Station inschakelen.
Firmware-update wordt automatisch uitgevoerd.
Als u een actuelere firmware al op uw station geïnstalleerd hebt, dan wordt deze niet veranderd.
Onderhouden
Waarschuwing!
Voor alle werkzaamheden aan het apparaat de stekker uit het stopcontact nemen.
Bedieningspaneel met een geschikte reinigingsdoek bij verontreiniging reinigen.
Niet gebruikte poorten met sluitdoppen afsluiten.
Waarschuwing! Verbrandingsgevaar
■ Vervangen soldeerpunt alleen in koude toestand
Vervangen en reinigen zuigmondstuk alleen in hete toestand met passend gereedschap
■ Vervangen heteluchtmondstuk alleen met passend gereedschap.
- Tinverzamelreservoir alleen in koude toestand reinigen of vervangen
Wissel van de filter
Hoofdfilter voor vacuum regelmatig op verontreinigingen controleren en eventueel vervangen.
Waarschuwing!
Beschadiging van de vacuümeenheid door werken zonder filter.
- Controleer voor u begint te solderen of er een hoofdfilter geplaatst is!
Vervuilde filters moeten als gevaarlijk afval worden behandeld.
Voer vervangen toestelonderdelen, filters of oude toestel conform de voorschriften van uw land af.
Draag geschikte veiligheidsuitrusting.
Waarschuwing!
Gebruik alléén origineel toebehoren en originele onderdelen.
Garantie
Aanspraak op garantie van de koper verjaart een jaar na levering van het product. Dit geldt niet voor regresrecht van de koper volgens §§ 478, 479 BGB.
Voor een door ons verleende garantie zijn we alleen aansprakelijk als de kwaliteits- of houdbaarheidsgarantie door ons schriftelijk en met vermelding van het begrip „Garantie“ afgegeven werd.
De garantie vervalt bij ondeskundig gebruik en als door ongekwalificeerde personen ingrepen uitgevoerd werden.
Technische wijzigingen voorbehouden!
