Τύπος προϊόντος	Διακοσμητικός απορροφητήρας κουζίνας
Μάρκα	Elica
Μοντέλο	Elite 14 LUX 50 BL
Πλάτος	50 cm
Τροφοδοσία ρεύματος	230 V – 50 Hz
Ταχύτητες αναρρόφησης	3 ταχύτητες (1, 2, 3)
Φωτισμός	LED, λαμπτήρας 3W E14
Τύπος τοποθέτησης	Εντοιχιζόμενος σε ντουλάπι
Έκδοση χρήσης	Αναρροφητική (εξωτερική απαγωγή) ή φιλτραρίσματος (εσωτερική ανακύκλωση)
Ελάχιστη απόσταση ασφαλείας	50 cm (ηλεκτρική κουζίνα) / 65 cm (κουζίνα αερίου ή μικτή)
Φίλτρο λίπους	Μεταλλικό, πλενόμενο μηνιαίως (στο χέρι ή πλυντήριο πιάτων)
Φίλτρο άνθρακα (ανακύκλωση)	Αντικαθίσταται κάθε 4 μήνες (μη πλενόμενο)
Αντικατάσταση λαμπτήρα	LED 3W max, E14, προσβάσιμος μετά την αφαίρεση της σχάρας
Εξωτερικός καθαρισμός	Υγρό πανί και ουδέτερο υγρό απορρυπαντικό (όχι λειαντικά ούτε οινόπνευμα)
Πρότυπα ασφαλείας	Συμμορφώνεται με EN/IEC 60335, 61591, 60704
Ανακύκλωση	Συμμορφώνεται με την οδηγία ΑΗΗΕ 2012/19/ΕΕ

Συχνές ερωτήσεις - Elite 14 LUX 50 BL ELICA

Πώς να εγκαταστήσετε τον απορροφητήρα Elica Elite 14 LUX 50 BL;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο επαγγελματία. Τηρήστε τις ελάχιστες αποστάσεις: 50 cm για ηλεκτρική εστία, 65 cm για εστία αερίου. Χρησιμοποιήστε τις παρεχόμενες βίδες και βεβαιωθείτε ότι ο αγωγός εξαγωγής (δεν παρέχεται) έχει την ίδια διάμετρο με τη φλάντζα σύνδεσης. Μη συνδέετε τον απορροφητήρα παρά μόνο μετά την ολοκλήρωση της εγκατάστασης.

Ποια είναι η ελάχιστη απόσταση μεταξύ απορροφητήρα και εστίας;

Η ελάχιστη απόσταση μεταξύ της βάσης των σκευών και του χαμηλότερου τμήματος του απορροφητήρα είναι 50 cm για ηλεκτρικές κουζίνες και 65 cm για κουζίνες αερίου ή μικτές. Εάν οι οδηγίες της συσκευής μαγειρέματος ορίζουν μεγαλύτερη απόσταση, τηρήστε αυτήν.

Πώς να καθαρίσετε τα φίλτρα λίπους του απορροφητήρα;

Τα μεταλλικά φίλτρα λίπους πρέπει να καθαρίζονται τουλάχιστον μία φορά το μήνα. Μπορείτε να τα πλύνετε στο χέρι με μη επιθετικό απορρυπαντικό ή στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία και γρήγορο κύκλο. Το πλύσιμο στο πλυντήριο πιάτων μπορεί να αποχρωματίσει το φίλτρο, αλλά αυτό δεν επηρεάζει την αποτελεσματικότητά του. Για να τα αφαιρέσετε, τραβήξτε τη λαβή με ελατήριο.

Πότε πρέπει να αντικατασταθεί το φίλτρο άνθρακα;

Το φίλτρο άνθρακα, που χρησιμοποιείται στην έκδοση ανακύκλωσης, πρέπει να αντικαθίσταται κάθε 4 μήνες το αργότερο. Δεν μπορεί να καθαριστεί ή να αναγεννηθεί. Ο κορεσμός εξαρτάται από τη συχνότητα χρήσης και την τακτικότητα καθαρισμού του φίλτρου λίπους.

Πώς να αντικαταστήσετε τον λαμπτήρα LED του απορροφητήρα;

Αποσυνδέστε πρώτα τον απορροφητήρα. Βεβαιωθείτε ότι ο λαμπτήρας είναι κρύος. Αφαιρέστε τη σχάρα αναρρόφησης τραβώντας το συρτάρι. Αντικαταστήστε τον ελαττωματικό λαμπτήρα με λαμπτήρα LED 3W max, υποδοχή E14. Συμβουλευτείτε το φυλλάδιο ILCOS D για περισσότερες λεπτομέρειες (θέση '1d'). Τοποθετήστε ξανά τη σχάρα.

Τι να κάνετε αν ο απορροφητήρας δεν ανάβει;

Ελέγξτε πρώτα την τροφοδοσία ρεύματος: είναι συνδεδεμένος ο απορροφητήρας; Είναι ενεργοποιημένος ο διακόπτης; Εάν ο φωτισμός δεν λειτουργεί, βεβαιωθείτε ότι ο λαμπτήρας έχει τοποθετηθεί σωστά στην υποδοχή του. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Μπορεί να χρησιμοποιηθεί ο απορροφητήρας στην έκδοση ανακύκλωσης;

Ναι, ο απορροφητήρας μπορεί να χρησιμοποιηθεί στην έκδοση φιλτραρίσματος με εσωτερική ανακύκλωση. Για αυτό, πρέπει να εγκαταστήσετε ένα φίλτρο ενεργού άνθρακα (παρέχεται ανάλογα με το μοντέλο ή αγοράζεται ξεχωριστά). Στην έκδοση αναρρόφησης, αυτό το φίλτρο πρέπει να αφαιρεθεί.

Τι τύπο λαμπτήρα να χρησιμοποιήσετε για αντικατάσταση;

Χρησιμοποιείτε αποκλειστικά λαμπτήρες LED 3W max με υποδοχή E14. Η χρήση άλλων τύπων λαμπτήρων μπορεί να προκαλέσει βλάβη στον απορροφητήρα ή να δημιουργήσει κίνδυνο πυρκαγιάς.

Πώς να αφαιρέσετε τα φίλτρα λίπους;

Για να αφαιρέσετε το μεταλλικό φίλτρο λίπους, τραβήξτε τη λαβή απασφάλισης με ελατήριο που βρίσκεται κάτω από τον απορροφητήρα. Το φίλτρο αφαιρείται εύκολα. Καθαρίστε το και τοποθετήστε το ξανά κουμπώνοντάς το.

Τι να κάνετε σε περίπτωση δυσλειτουργίας του απορροφητήρα;

Σε περίπτωση προβλήματος, ελέγξτε τα βασικά σημεία: τροφοδοσία, βρώμικα φίλτρα, λαμπτήρας. Εάν το πρόβλημα επιμένει, μην επιχειρήσετε να το επισκευάσετε μόνοι σας. Επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο σέρβις ή εξειδικευμένο επαγγελματία.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Elite 14 LUX 50 BL ELICA

Σημείωση: Τα πεδία με την υποσ

αφορούν προαιρετικά εξαρτήματα τα οποία είναι

διαθέσιμα μόνον για ορισμένα μοντέλα ή

εξαρτήματα τα οποία δεν παρέχονται δωρεάν.

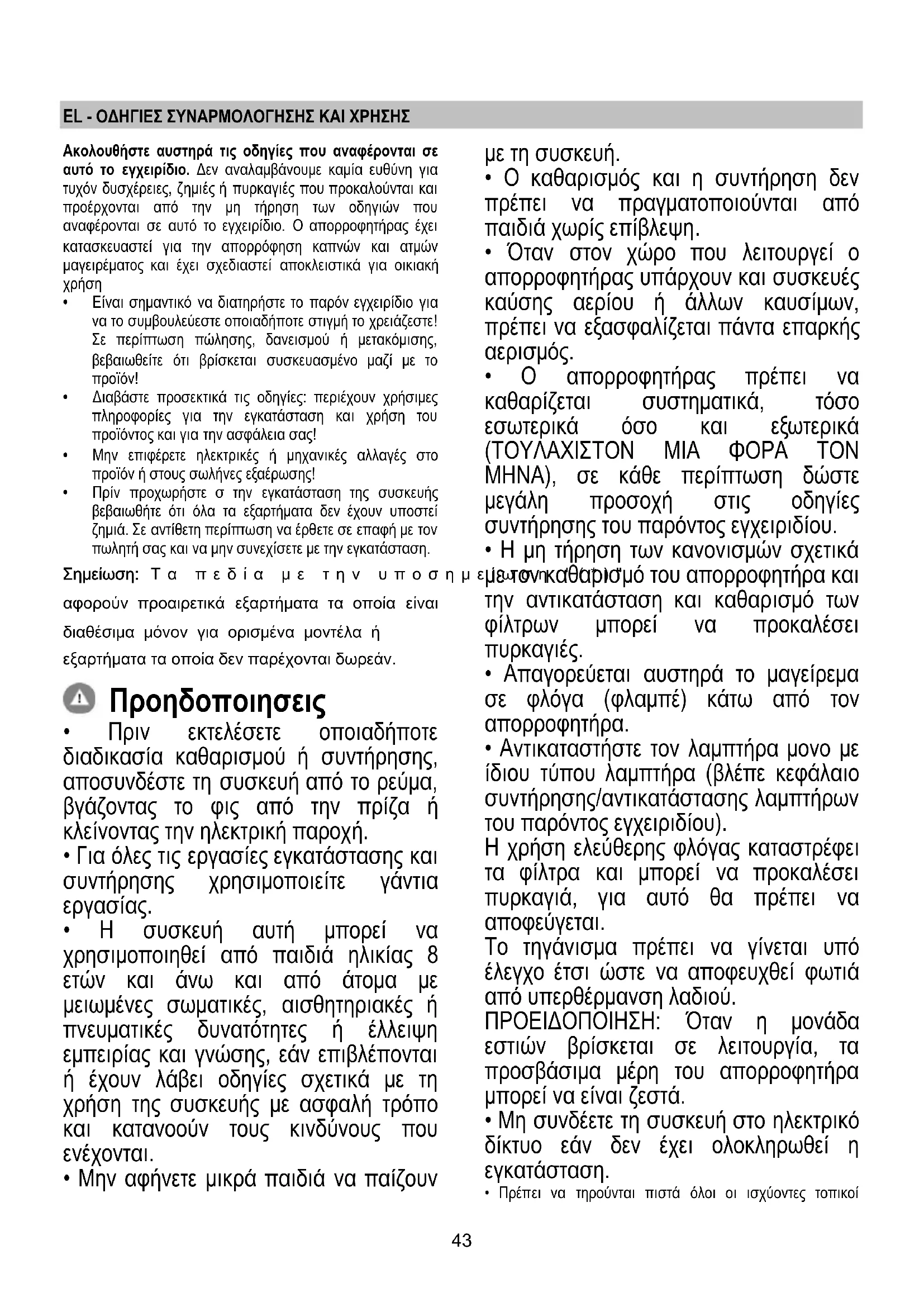

Προειδοποιήσεις

• Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή.
• Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργασίας. Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή νοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσης, εάν επιβλέπονται ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που ενέχονται. Μην αφήνετε μικρά παιδιά να παίζουν

με τους κανόνες ασφαλείας. Ο καπνός και η οσμή δεν πρέπει να μεταφέρονται σε άλλο χώρο χωρίς εξαερισμό. - Όταν στον χώρο του απορροφητήρα υπάρχουν και συσκευές καύσης αερίου ή άλλων καυσίμων, πρέπει να εξασφαλίζεται επαρκής αερισμός. Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο εσωτερικά όσο και εξωτερικά (τουλάχιστον μία φορά τον μήνα), σε κάθε περίπτωση δώστε μεγάλη προσοχή στις οδηγίες συντήρησης του παρόντος εγχειριδίου. Η μη τήρηση των κανόνων σχετικά με τον καθαρισμό του απορροφητήρα και την αντικατάσταση και καθαρισμό των φίλτρων μπορεί να προκαλέσει πυρκαγιές. - Απαγορεύεται αυστηρά το μαγείρεμα σε φλόγα (φλαμπέ) κάτω από τον απορροφητήρα. - Αντικαταστήστε τον λαμπτήρα μόνο με ίδιου τύπου λαμπτήρα (βλέπε κεφάλαιο συντήρησης/αντικατάστασης λαμπτήρων του παρόντος εγχειριδίου). Η χρήση ελεύθερης φλόγας καταστρέφει τα φίλτρα και μπορεί να προκαλέσει πυρκαγιά, γι' αυτό θα πρέπει να αποφεύγεται. Το τηγάνισμα πρέπει να γίνεται υπό έλεγχο ώστε να αποφεύγεται η υπερθέρμανση του λαδιού. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα είναι σε λειτουργία, τα προσβάσιμα μέρη του απορροφητήρα μπορεί να είναι ζεστά. Μη συνδέετε τη συσκευή στο ηλεκτρικό δίκτυο εάν δεν έχει ολοκληρωθεί η εγκατάσταση. - Πρέπει να τηρούνται όλοι οι ισχύοντες τοπικοί κανονισμοί.

Σε αυτήν την περίπτωση ατμοί αποβάλλονται στο εξωτερικό περιβάλλον μέσω ειδικού αγωγού εξαερισμού που συνδέεται με το δακτύλιο σύνδεσης που βρίσκεται στο πάνω μέρος του απορροφητήρα.

Προειδοποίηση!

Όπου _a = _p = _q

Η διάμετρος του αγωγού εδράνου πρέπει να είναι ανάλογη προς το δακτύλιο σύνδεσης.

Προειδοποίηση!

Εάν ο ατμοποιητής έχει ιατρικό ένθετο αέρα, τότε αυτό πρέπει να αφαιρεθεί.

Συνδέστε το ατομικό σύστημα με τους σωλήνες εκκένωσης κάτω από τον τοίχο με διαφορετική αντίσταση της εισόδου αέρα.

Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν ισχυρότερο μήκους. Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν λιγότερες γωνίες (ενίοτε γωνία: 90° ! Αποφεύγετε δραστικές αλλαγές της διατομής του αγωγού.

Προσοχή! Εάν ο απορροφητήρας είναι εγκατεστημένος σε ανοιχτή εστία, τότε αυτό πρέπει να φαίνεται.

Έκδοση Ιατρικού Αέρα

Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον εξαγόμενο αέρα πριν διοχετευτεί στο εσωτερικό του δωματίου μέσω των επάνω σχαρών.

Προκειμένου να χρησιμοποιήσετε τον απορροφητήρα σε αυτόν τον τύπο, πρέπει να εγκαταστήσετε ένα σύστημα προστασίας φ Ιατρικού Αέρα, βασισμένο σε ενεργό άνθρακα.

Προσοχή! Εάν ο απορροφητήρας δεν προβλέπεται με φίλτρο άνθρακα, τότε πρέπει να προηγηθεί και να τοποθετηθεί.

Εγκατάσταση

Η ελάχιστη απόσταση της επιφάνειας της βάσης του μαγειρικού σκεύους από τον απορροφητήρα δεν πρέπει να είναι μικρότερη των 50 εκ. στην περίπτωση ηλεκτρικών κουζινών ΚΑΙ των 65 εκ. στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης για την εστία αερίου καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να την λάβετε υπόψη.

Ηλεκτρική σύνδεση

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν παρέχεται η πρίζα, συνδέστε τον απορροφητήρα με παροχή ρεύματος τους, σύμφωνα με τους προβλεπόμενους κανονισμούς, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη και μετά την εγκατάσταση. Εάν δεν παρέχεται η πρίζα (προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η πρίζα δεν είναι σε προσιτή ζώνη, ακόμη και μετά την εγκατάσταση, εφαρμόστε έναν διακόπτη διακοπής ώστε να τηρεί τους κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση υπέρτασης (Κατηγορία ΙΙ), σύμφωνα με τις οδηγίες και τους κανόνες εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν συνδέσετε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την ορθή του λειτουργία, να ελέγχετε πάντοτε εάν το καλώδιο σύνδεσης είναι σωστά μονταρισμένο.

Ο απορροφητήρας έχει ειδικό ηλεκτρικό καλώδιο προστασίας. Σε περίπτωση βλάβης του καλωδίου, ζητήστε το από την τεχνική βοήθεια

Εγκατάσταση

Πριν αρχίσετε την εγκατάσταση:

Ελέγξτε ότι το προϊόν που αγοράσατε έχει το κατάλληλο είδος για το επιλεγμένο χώρο εγκατάστασης. Για να αφαιρέσετε, δείτε επίσης τις σχετικές παραγράφους. Αφαίρεση από τη μία πλευρά, εάν

παρέχονται (δείτε επίσης τη σχετική παράγραφο). Αυτό ή αυτά τοποθετούνται μόνο εάν θέλετε να χρησιμοποιήσετε τον απορροφητήρα με τον τύπο φ παράγραφος.

Ελέγξτε (για τη μεταφορά της συσκευής) ότι δεν υπάρχει άλλο προϊόν υλικό μέσα στον απορροφητήρα (π.χ. τακάκια βίδες, εγγυήσεις, κ.λπ.), αφαιρέστε τα και κρατήστε τα.

Το συγκεντρωμένο είδος απορροφητήρα πρέπει να είναι στερεωμένο σε επίπεδο ή σε άλλο είδος υποστήριξης.

Λειτουργία

Ο απορροφητήρας είναι εξοπλισμένος με πίνακα ελέγχου της σχετικής δυνατότητας ελέγχου επιλογής ταχυτήτων και με διακόπτη φ για να ελέγχετε το φωτισμό στην μαγειρική ζώνη.

α. Διακόπτης φ για ON/OFF. β. Διακόπτης ON/OFF και επιλογή ταχύτητας 1 γ. Επιλογή ταχύτητας 2 δ. Επιλογή ταχύτητας 3

Συντήρηση

Καθαρισμός

Για τον καθαρισμό χρησιμοποιήστε αποκλειστικά ένα υγρό πανί με ουδέτερα υγρά απορρυπαντικά. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Η ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!

Αποφύγετε τη χρήση διαλυτικών. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Φίλτρο για τα λίπη

ΕΙΚ.10-21

Συγκρατήστε τα σωματίδια που προέρχονται από το μαγείρεμα.

Πρέπει να καθαρίζεται το όργανο με ένα απορρυπαντικό που δεν χαράσσει, είτε στο χέρι είτε στο πλυντήριο πιάτων, το οποίο πρέπει να ρυθμίσετε σε χαμηλή θερμοκρασία και σε σύντομο κύκλο. Με το πλύσιμο στο πλυντήριο πιάτων, το πιάτο για τα αυγά μπορεί να χάσει το χρώμα του, αλλά αυτό δεν επηρεάζει τις ιδιότητες του πιάτου.

Τα βήματα για την πλήρη ενεργοποίηση της άδειας αναφέρονται παρακάτω.

Φίλτρο άνθρακα (μόνο για τον τύπο φίλτρου απασφάλισης)

Εικ.20

Από όποια τύση διαφέρουν τα προερχόμενα τα χείλη.

Ο καθαρισμός του έργου αυτού συντελείται λίγο μετά από την παρατεταμένη χρήση, ανάλογα με τον τύπο του μαγειρέματος και την οικειότητα καθαρισμού του φίλτρου για τα άιπ.

Σε κάθε περίπτωση είναι απαραίτητη η αντικατάσταση του φίλτρου τουλάχιστον κάθε τέσσερις μήνες.

Το φίλτρο άνθρακα μπορεί να μην πλυθεί ή να ανανεωθεί.

Αφαιρέστε το φίλτρο απασφάλισης.

Προσπαθήστε ένα πιάτο ανάκα ανά πλευρά και συνδέστε το έξω από το απόρρητο.

Σε περίπτωση που ο φωτισμός δεν λειτουργήσει, ελέγξτε για την σωστή τοποθέτηση των λαμπών στις θέσεις τους πριν καλέσετε την τεχνική βοήθεια.

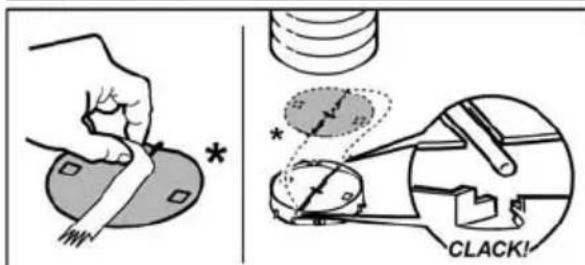

Μόνο ορισμένα προϊόντα:

Ως προαιρετικό αξεσουάρ, παρέχεται μαζί μία βαλβίδα αντεπιστροφής καπνού. Εάν οι συνθήκες εγκατάστασης το απαιτούν (π.χ.: έλλειψη μέσων προστασίας έναντι στην τύχη εισόδου ρευμάτων αέρα από τον εξωτερικό χώρο), τοποθετήστε την στην κατάλληλη θέση εντός του συνδέσμου εξόδου αέρα προϊόντος εγκαταστήστε το σωλήνα απαγωγής καπνού.
