Elite 14 LUX 50 BL - Exaustor ELICA - Manual de utilização gratuito

Tipo de produto	Coifa decorativa de cozinha
Marca	Elica
Modelo	Elite 14 LUX 50 BL
Largura	50 cm
Alimentação elétrica	230 V – 50 Hz
Velocidades de aspiração	3 velocidades (1, 2, 3)
Iluminação	LED, lâmpada 3W E14
Tipo de montagem	Embutível em um móvel
Versão de uso	Aspirante (exaustão externa) ou filtrante (reciclagem interna)
Distância mínima de segurança	50 cm (fogão elétrico) / 65 cm (fogão a gás ou misto)
Filtro de gordura	Metálico, lavável mensalmente (mão ou máquina de lavar louça)
Filtro de carvão (reciclagem)	A substituir a cada 4 meses (não lavável)
Substituição da lâmpada	LED 3W máx, E14, acessível após remoção da grade
Limpeza externa	Pano úmido e detergente líquido neutro (sem abrasivos nem álcool)
Normas de segurança	Conforme EN/IEC 60335, 61591, 60704
Reciclagem	Respeita a diretiva REEE 2012/19/UE

Perguntas frequentes - Elite 14 LUX 50 BL ELICA

Como instalar a coifa Elica Elite 14 LUX 50 BL ?

A instalação deve ser realizada por um profissional qualificado. Respeite as distâncias mínimas: 50 cm para uma placa elétrica, 65 cm para uma placa a gás. Utilize os parafusos fornecidos e certifique-se de que o duto de exaustão (não fornecido) tem o mesmo diâmetro que o flange de conexão. Conecte a coifa apenas após a instalação completa.

Qual a distância mínima entre a coifa e a mesa de cozimento?

A distância mínima entre o suporte dos recipientes e a parte mais baixa da coifa é de 50 cm para fogões elétricos e de 65 cm para fogões a gás ou mistos. Se as instruções do seu aparelho de cozimento especificarem uma distância maior, respeite essa.

Como limpar os filtros de gordura da coifa?

Os filtros de gordura metálicos devem ser limpos pelo menos uma vez por mês. Você pode lavá-los à mão com um detergente não agressivo ou na máquina de lavar louça em baixa temperatura e ciclo rápido. A lavagem na máquina de lavar louça pode descolorir o filtro, mas isso não afeta sua eficiência. Para desmontar, puxe a alça de mola.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão, usado na versão reciclagem, deve ser substituído a cada 4 meses no máximo. Ele não pode ser lavado nem regenerado. A saturação depende da frequência de uso e da regularidade da limpeza do filtro de gordura.

Como substituir a lâmpada LED da coifa?

Desconecte primeiro a coifa. Certifique-se de que a lâmpada está fria. Remova a grade de aspiração puxando a gaveta. Substitua a lâmpada defeituosa por uma lâmpada LED 3W máx, soquete E14. Consulte o manual ILCOS D para mais detalhes (posição '1d'). Remonte a grade.

O que fazer se a coifa não ligar?

Verifique primeiro a alimentação elétrica: a coifa está conectada? O disjuntor está ligado? Se a iluminação não funcionar, certifique-se de que a lâmpada está corretamente inserida no seu alojamento. Se o problema persistir, entre em contato com o serviço pós-venda.

Pode-se usar a coifa na versão reciclagem?

Sim, a coifa pode ser usada na versão filtrante com reciclagem interna. Para isso, você deve instalar um filtro de carvão ativado (fornecido conforme o modelo ou a comprar separadamente). Na versão aspirante, este filtro deve ser retirado.

Qual tipo de lâmpada usar para a substituição?

Use exclusivamente lâmpadas LED de 3W máx com soquete E14. O uso de outros tipos de lâmpadas pode danificar a coifa ou apresentar risco de incêndio.

Como desmontar os filtros de gordura?

Para desmontar o filtro de gordura metálico, puxe a alça de desengate de mola localizada sob a coifa. O filtro é então removido facilmente. Limpe-o e coloque-o de volta encaixando.

O que fazer em caso de mau funcionamento da coifa?

Em caso de problema, verifique os pontos básicos: alimentação, filtros entupidos, lâmpada. Se o problema persistir, não tente consertar sozinho. Entre em contato com um serviço pós-venda autorizado ou um profissional qualificado.

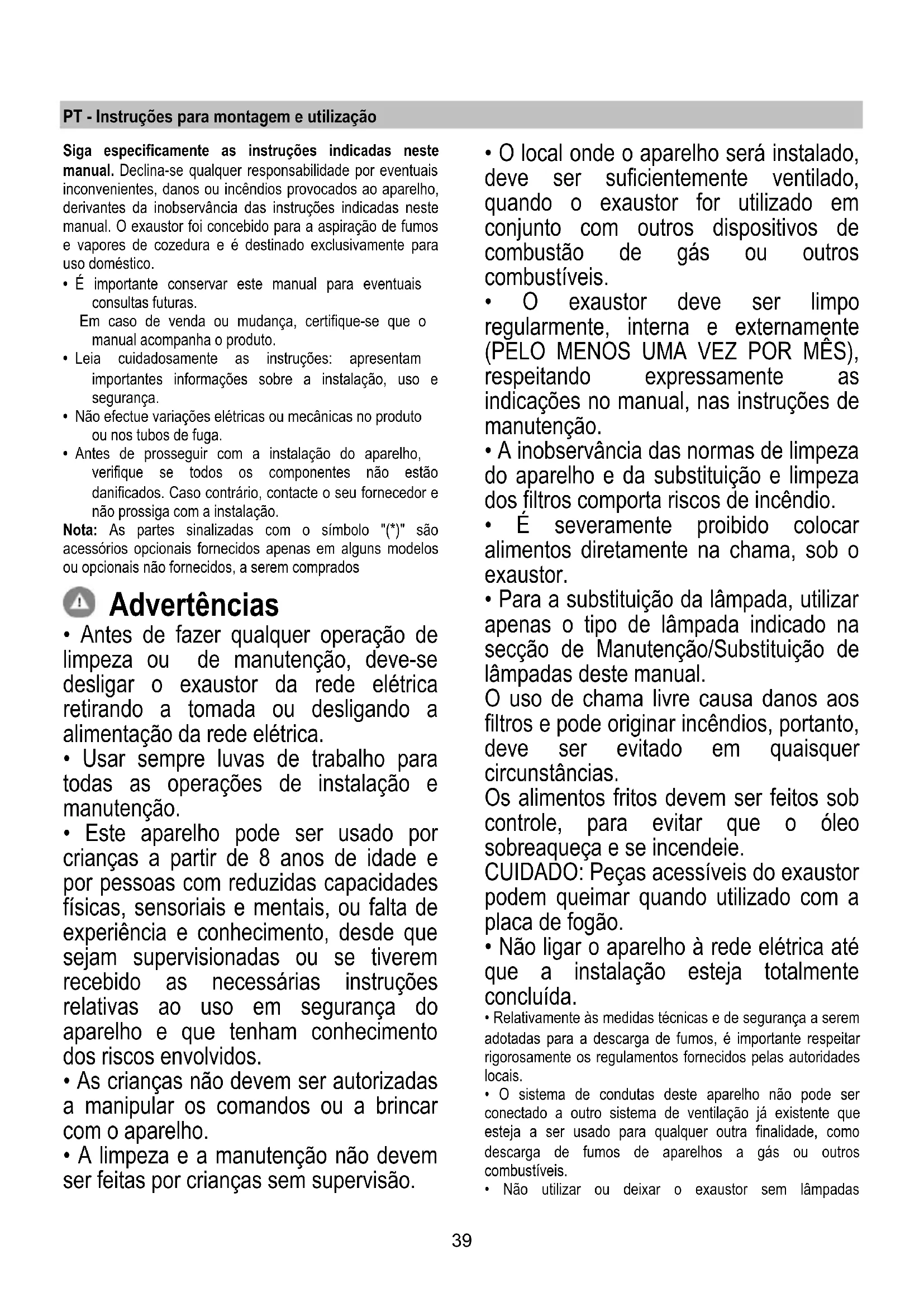

MANUAL DE UTILIZADOR Elite 14 LUX 50 BL ELICA

PT Instruções para montagem e utilização

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivados da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

• É importante conservar este manual para eventuais consultas futuras.

Em caso de venda ou mudança, certifique-se de que o manual acompanha o produto.

• Leia cuidadosamente as instruções: aparem importantes informações sobre a instalação, uso e segurança.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.

• Não ligue o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser usados para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.
• Não utilize ou deixe o exaustor sem lâmpadas

corretamente montadas, devido ao possível risco de choques elétricos.

• Nunca utilize o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
• Use somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não forem fornecidos, compre o tipo de parafuso correto.
• Use o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulte um centro de assistência autorizado ou um técnico qualificado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
• Não utilize com um programador, temporizador, controle remoto separado ou qualquer outro dispositivo que se ative automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrónicos (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico.

Pelo contrário, deverá ser depositado no respetivo centro de recolha para a reciclagem de equipamentos elétricos e eletrónicos.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos antes de terminar. Aumente a velocidade somente em caso

de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior: Os vapores

são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

Utilizar um tubo condutor com comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). Evitar alterações drásticas da seção do tubo (diâmetro).

Aviso! Se o exaustor já estiver equipado com um filtro de carvão ativo, terá de ser removido.

Versão recirculação

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão, é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Aviso! Se o exaustor não estiver equipado com um filtro de carvão, terá de ser encomendado e colocado.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50 cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento e verificar se o cabo de rede está montado corretamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tem as dimensões adequadas para a área escolhida de instalação.
• Tirar o(s) filtro(s) de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este(s) deve(m) ser remontado(s) somente caso se deseje utilizar o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos ( ), garantias ( ) etc.). Caso haja, conservar.

Este tipo de exaustor deve ser embutido num nicho ou em suporte adequado.

Funcionamento

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

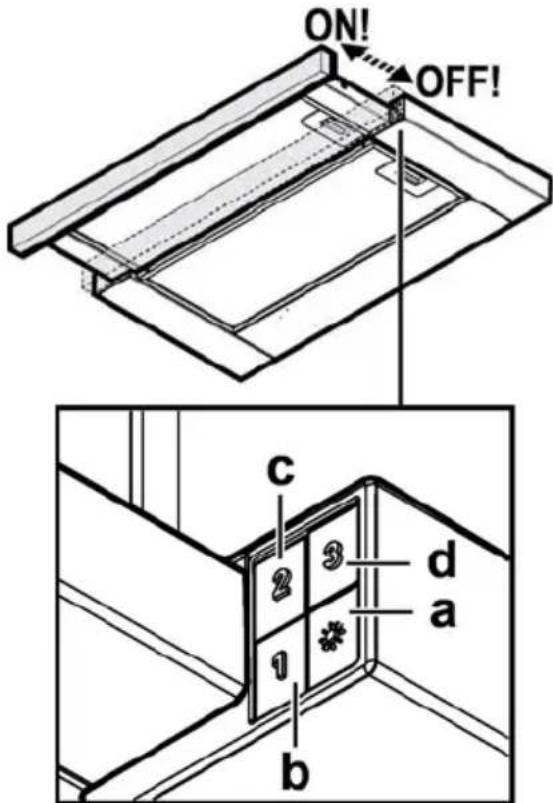

a. Interruptor Luz ON/OFF. b. Interruptor OFF/velocidade 1 c. Seleção velocidade 2 d. Seleção velocidade 3

Manutenção

Limpeza

Capta as partículas de gordura provenientes da cozedura. O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas as suas características de filtração não se alteram.

Para desmontar o filtro antigordura, puxe o puxador de libertação com mola.

Filtro de carvão ativo (somente para a versão filtrante)

Fig. 20

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativo verifica-se após um uso mais ou menos prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Retire os filtros antigordura.

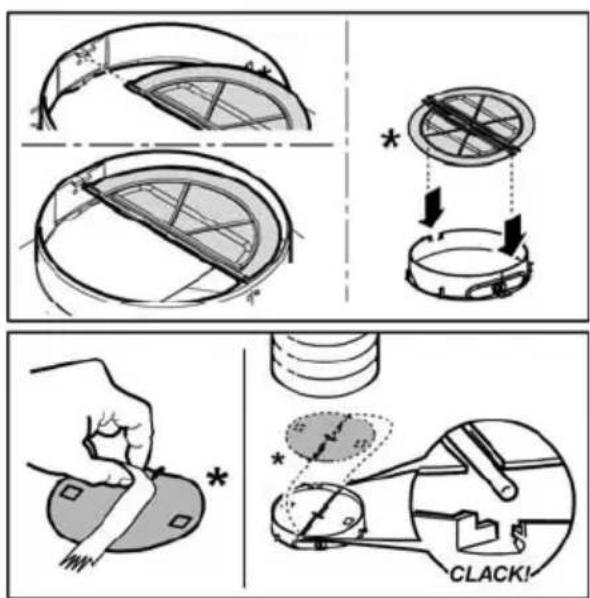

Aplique um filtro de carvão por lado e encaixe no exaustor.

Coloque novamente os filtros antigordura.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar nas lâmpadas, certifique-se de que estão frias.

Retirar a grelha de aspiração para ter acesso à zona das lâmpadas.

Substituir a lâmpada danificada.

Utilizar apenas lâmpadas LED de 3W-E14 no máximo. Para mais informações, consultar a folha em anexo "ILCOS D" (posição alfanumérica "1d").

Voltar a montar a grelha.

Se a iluminação não funciona, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.

Como opção, será fornecida uma Válvula de Anti-Retorno dos Fumos para ser instalada. Se as condições de instalação o exigirem (se, por exemplo, não existir qualquer proteção contra a passagem acidental do ar de fora para dentro), inserir a válvula no alojamento previsto que se encontra no interior da Ligação de Saída do Ar antes de instalar o tubo de exaustão.
