Toote tüüp	Dekoratiivne köögikubu
Bränd	Elica
Mudel	Elite 14 LUX 50 BL
Laius	50 cm
Elektrivarustus	230 V – 50 Hz
Imemiskiirused	3 kiirust (1, 2, 3)
Valgustus	LED, 3W E14 pirn
Paigalduse tüüp	Mööblisse sisse ehitatav
Kasutusversioon	Imav (väljaveoga) või filtreeriv (sisemine ringlus)
Minimaalne ohutuskaugus	50 cm (elektripliit) / 65 cm (gaasi- või kombipliit)
Rasvafilter	Metallist, igakuiselt pestav (käsitsi või nõudepesumasinas)
Söefilter (ringlus)	Välja vahetada iga 4 kuu tagant (mitte puhastatav)
Pirni vahetamine	LED max 3W, E14, ligipääsetav pärast resti eemaldamist
Välispinna puhastus	Niiske lapp ja neutraalne vedelpuhastusvahend (mitte abrasiivsed ega alkoholi)
Ohutusstandardid	Vastavalt EN/IEC 60335, 61591, 60704
Ringlussevõtt	Järgib WEEE direktiivi 2012/19/EL

Korduma kippuvad küsimused - Elite 14 LUX 50 BL ELICA

Kuidas paigaldada Elica Elite 14 LUX 50 BL köögikubu?

Paigaldus peab toimuma kvalifitseeritud spetsialisti poolt. Järgige minimaalseid kaugusi: 50 cm elektripliidi puhul, 65 cm gaasipliidi puhul. Kasutage kaasasolevaid kruvisid ja veenduge, et väljatõmbekanal (pole kaasas) on sama läbimõõduga kui ühenduskael. Ühendage köögikubu vooluvõrku alles pärast täielikku paigaldamist.

Milline on minimaalne kaugus köögikubu ja pliidiplaadi vahel?

Minimaalne kaugus nõude aluse ja köögikubu madalaima osa vahel on 50 cm elektripliitide puhul ja 65 cm gaasi- või kombipliitide puhul. Kui teie pliidi juhendis on märgitud suurem kaugus, järgige seda.

Kuidas puhastada köögikubu rasvafiltreid?

Metallist rasvafiltreid tuleb puhastada vähemalt kord kuus. Võite neid pesta käsitsi mitteagressiivse pesuvahendiga või nõudepesumasinas madalal temperatuuril ja lühikese programmiga. Nõudepesumasinas pesemine võib filtrit pleekida, kuid see ei mõjuta selle tõhusust. Eemaldamiseks tõmmake vedru käepidet.

Millal tuleb söefilter välja vahetada?

Söefilter, mida kasutatakse ringlusversioonil, tuleb välja vahetada maksimaalselt iga 4 kuu tagant. Seda ei saa puhastada ega regenereerida. Küllastumine sõltub kasutussagedusest ja rasvafiltri puhastamise regulaarsusest.

Kuidas vahetada köögikubu LED-pirni?

Esmalt ühendage köögikubu vooluvõrgust lahti. Veenduge, et pirn on külm. Eemaldage imirest, tõmmates sahtli lahti. Asendage vigane pirn uue pirniga, mis on LED max 3W, E14 pesaga. Lisateavet leiate juhendist ILCOS D (asukoht '1d'). Pange rest tagasi.

Mida teha, kui köögikubu ei lülitu sisse?

Kontrollige esmalt elektrivarustust: kas köögikubu on vooluvõrku ühendatud? Kas kaitselüliti on sisse lülitatud? Kui valgustus ei tööta, veenduge, et pirn on korralikult oma pesasse paigaldatud. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kas köögikubu saab kasutada ringlusversioonil?

Jah, köögikubu saab kasutada siseringsluse filtreerimisversioonina. Selleks tuleb paigaldada aktiivsöefilter (mudelist olenevalt kaasas või eraldi ostetav). Imemisversioonil tuleb see filter eemaldada.

Millist tüüpi pirni tuleks asendamiseks kasutada?

Kasutage ainult LED-pirne maksimaalselt 3W ja E14 pesaga. Muud tüüpi pirnide kasutamine võib köögikubu kahjustada või põhjustada tuleohtu.

Kuidas rasvafiltreid eemaldada?

Metallist rasvafiltri eemaldamiseks tõmmake köögikubu all asuvat vedru eemalduskäepidet. Filter tuleb siis kergesti ära. Puhastage see ja pange tagasi, klõpsates see paika.

Mida teha, kui köögikubu ei tööta korralikult?

Probleemi korral kontrollige põhiasju: toide, määrdunud filtrid, pirn. Kui probleem püsib, ärge proovige ise parandada. Võtke ühendust volitatud müügijärgse teenindusega või kvalifitseeritud spetsialistiga.

KASUTUSJUHEND Elite 14 LUX 50 BL ELICA

ET Paigaldus- ja kasutusjuhend

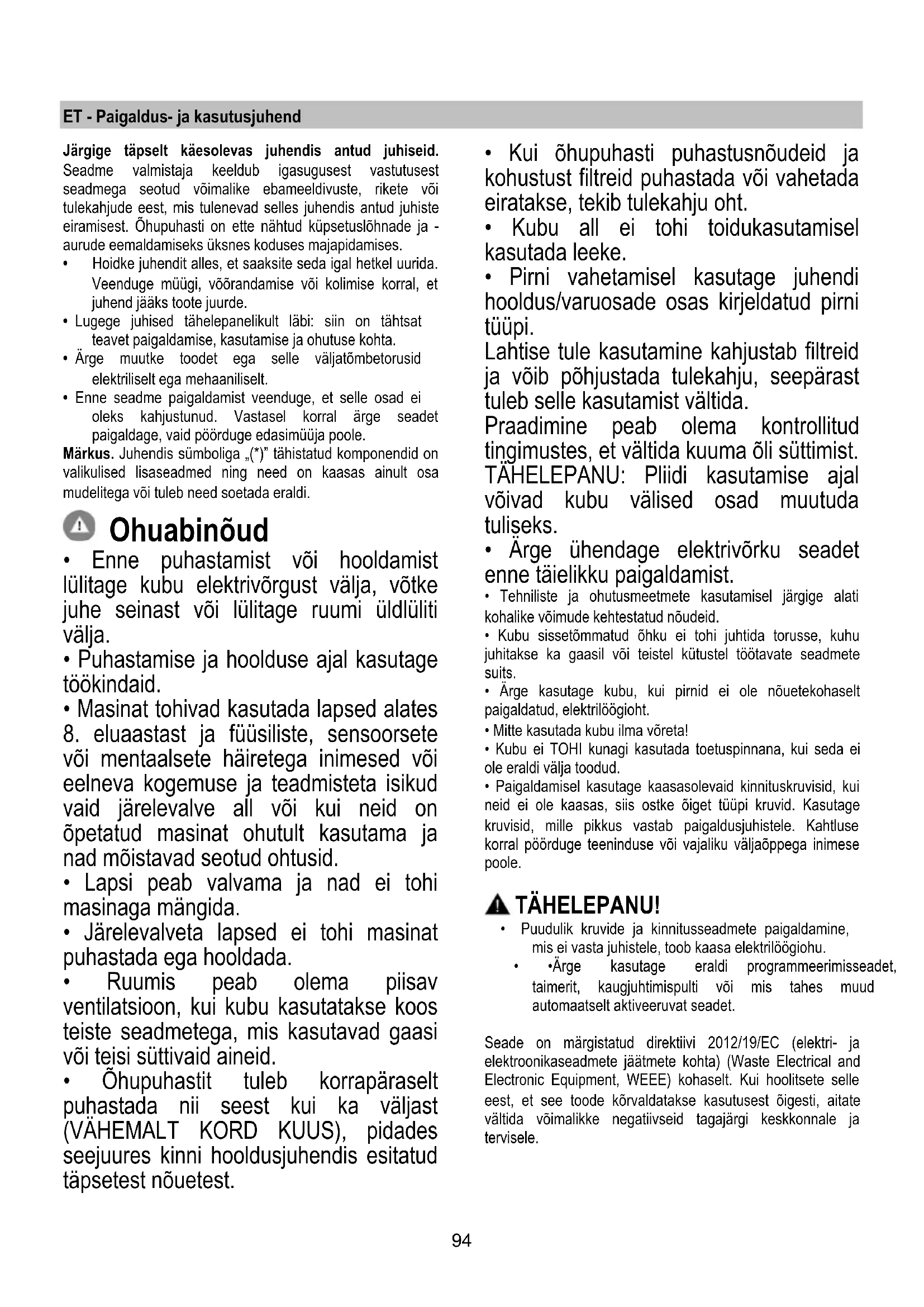

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi või kolimise korral, et juhend jääks toote juurde. Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbe torusid elektriliselt ega mehaaniliselt.
• Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Juhendis sümboliga (*) tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohuabinõud

• Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.

Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht. Kubu all ei tohi toidukasutamisel kasutada leeke. - Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab toimuma kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid. Kubusse imetud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suitsu.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta!
• Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektronikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taaskasutusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutusega, olmejäätmete kogumise ettevõttega või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülita õhupuhasti minimaalkiirusel sisse kohe, kui oled hakanud süüa valmistama, ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusust ja vähendada müra.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasiseses tsirkulatsioonirežiimis.

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

TÄHELEPANU!

Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Väljatõmbetoru diameeter peab olema sama kui ühendusava oma.

TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Kasutage minimaalse vajaliku pikkusega toru. Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°).

Vältige toru ristlõike olulist muutumist.

Tähelepanu! Kui õhupuhastile on paigaldatud söefilter, tuleb see eemaldada.

Filtrisüsteem

Väljatõmmatud õhk puhastatakse rasvast ja lõhnastatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Tähelepanu! Kui õhupuhastil söefilter puudub, tellige ja paigaldage see enne seadme kasutuselevõttu.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 50 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65 cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektrühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

TÄHELEPANU!

Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Õhupuhastil on spetsiaalne toitekaabel; kui kaabel on kannatada saanud, pöörduge tehnabi poole.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) muid juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.

Seda tüüpi õhupuhasti tuleb paigutada seinakapi vms sisse.

Töötamine

Tulede ja tõmbemootori sisselülitamiseks kasutada õhupuhasti eesküljel olevaid lüliteid.

a. Valguse ON/OFF-lüliti b. OFF / 1. kiiruse lüliti c. 2. kiiruse lüliti d. 3. kiiruse lüliti

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 10-21

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus puhastada mittesobivate puhastusvahenditega, kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, kuid see ei muuda tema filtreerimisomadusi vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks) – Joonis 20

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel, olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida.

Eemaldage rasvafiltrid.

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, et need on jahtunud.

Tõmmake väljatõmmatav kassett täielikult välja.

Eemaldage tõmberest, et pääseda ligi lambipesale.

Vahetage kahjustatud lamp välja.

Maksimaalselt võib kasutada LED-lampi 3 W E14. Täpsemat teavet leiate kaasas olevalt lehelt "ILCOS D" (punkt "1d"). Paigaldage võre uuesti.

Kui valgustus ei hakka tööle, kontrollige enne tehnilise abi kutsumist, kas pirn on korralikult pesas.

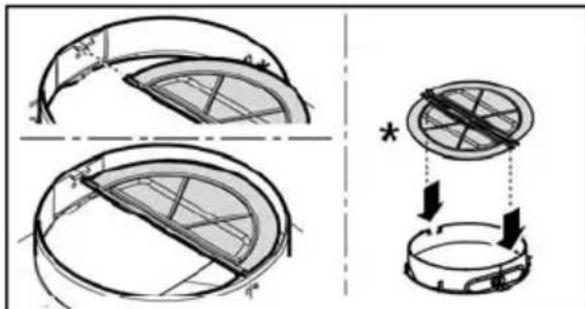

AINULT teatud toodete korral

Valikulise lisatarvikuna on komplektis tagasilöögiklapp. Kui paigaldamistingimused seda nõuavad (nt kui puudub kaitse, mis takistab välisõhul soovimatult tagasi sisse suunduda), paigutage see enne suitsu väljatõmbetoru paigaldamist omakohale väljalaskeühenduse sisse.
