Tipo de producto	Campana decorativa de cocina
Marca	Elica
Modelo	Elite 14 LUX 50 BL
Ancho	50 cm
Alimentación eléctrica	230 V – 50 Hz
Velocidades de aspiración	3 velocidades (1, 2, 3)
Iluminación	LED, bombilla 3W E14
Tipo de montaje	Empotrable en un mueble
Versión de uso	Aspirante (evacuación exterior) o filtrante (reciclaje interior)
Distancia mínima de seguridad	50 cm (cocina eléctrica) / 65 cm (cocina de gas o mixta)
Filtro de grasa	Metálico, lavable mensualmente (a mano o lavavajillas)
Filtro de carbón (reciclaje)	Reemplazar cada 4 meses (no lavable)
Reemplazo de bombilla	LED 3W máx., E14, accesible después de retirar la rejilla
Limpieza exterior	Paño húmedo y detergente líquido neutro (no abrasivos ni alcohol)
Normas de seguridad	Conforme a EN/IEC 60335, 61591, 60704
Reciclaje	Respeta la directiva RAEE 2012/19/UE

Preguntas frecuentes - Elite 14 LUX 50 BL ELICA

¿Cómo instalar la campana Elica Elite 14 LUX 50 BL?

La instalación debe ser realizada por un profesional cualificado. Respete las distancias mínimas: 50 cm para una placa eléctrica, 65 cm para una placa de gas. Utilice los tornillos suministrados y asegúrese de que el conducto de evacuación (no suministrado) tiene el mismo diámetro que la brida de conexión. No conecte la campana hasta después de la instalación completa.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima entre el soporte de los recipientes y la parte más baja de la campana es de 50 cm para cocinas eléctricas y de 65 cm para cocinas de gas o mixtas. Si las instrucciones de su aparato de cocción especifican una distancia mayor, respete esa.

¿Cómo limpiar los filtros de grasa de la campana?

Los filtros de grasa metálicos deben limpiarse al menos una vez al mes. Puede lavarlos a mano con un detergente no agresivo o en el lavavajillas a baja temperatura y ciclo rápido. El lavado en lavavajillas puede decolorar el filtro, pero no afecta su eficacia. Para desmontar, tire de la manija de resorte.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón, utilizado en versión reciclaje, debe reemplazarse cada 4 meses como máximo. No se puede limpiar ni regenerar. La saturación depende de la frecuencia de uso y de la regularidad de la limpieza del filtro de grasa.

¿Cómo reemplazar la bombilla LED de la campana?

Desconecte primero la campana. Asegúrese de que la bombilla esté fría. Retire la rejilla de aspiración tirando del cajón. Reemplace la bombilla defectuosa por una bombilla LED 3W máx., casquillo E14. Consulte el manual ILCOS D para más detalles (posición '1d'). Vuelva a colocar la rejilla.

¿Qué hacer si la campana no se enciende?

Verifique primero la alimentación eléctrica: ¿la campana está enchufada? ¿El disyuntor está activado? Si la iluminación no funciona, asegúrese de que la bombilla esté correctamente insertada en su alojamiento. Si el problema persiste, contacte al servicio postventa.

¿Se puede usar la campana en versión reciclaje?

Sí, la campana se puede usar en versión filtrante de reciclaje interior. Para ello, debe instalar un filtro de carbón activo (suministrado según el modelo o comprado por separado). En versión aspirante, este filtro debe retirarse.

¿Qué tipo de bombilla usar para el reemplazo?

Use exclusivamente bombillas LED de 3W máx. con casquillo E14. El uso de otros tipos de bombillas podría dañar la campana o presentar un riesgo de incendio.

¿Cómo desmontar los filtros de grasa?

Para desmontar el filtro de grasa metálico, tire de la manija de desbloqueo de resorte ubicada debajo de la campana. El filtro se retira fácilmente. Límpielo y vuelva a colocarlo encajándolo.

¿Qué hacer en caso de mal funcionamiento de la campana?

En caso de problema, verifique los puntos básicos: alimentación, filtros sucios, bombilla. Si el problema persiste, no intente repararlo usted mismo. Contacte a un servicio postventa autorizado o a un profesional cualificado.

MANUAL DE USUARIO Elite 14 LUX 50 BL ELICA

ES Montaje y modo de empleo

ES MIRA EL VIDEO DE INSTALACIÓN

DE SEHEN SIE SICH DAS INSTALLATIONSVIDEO AN

PL OBEJRZYJ FILM MONTAŻOWY

RU СМОТРИТЕ ВИДЕОИНСТРУКЦИЮ ПО УСТАНОВКЕ

Descargue una aplicación de lector de códigos QR

Escanee el código QR

Vea el video

6

7

13

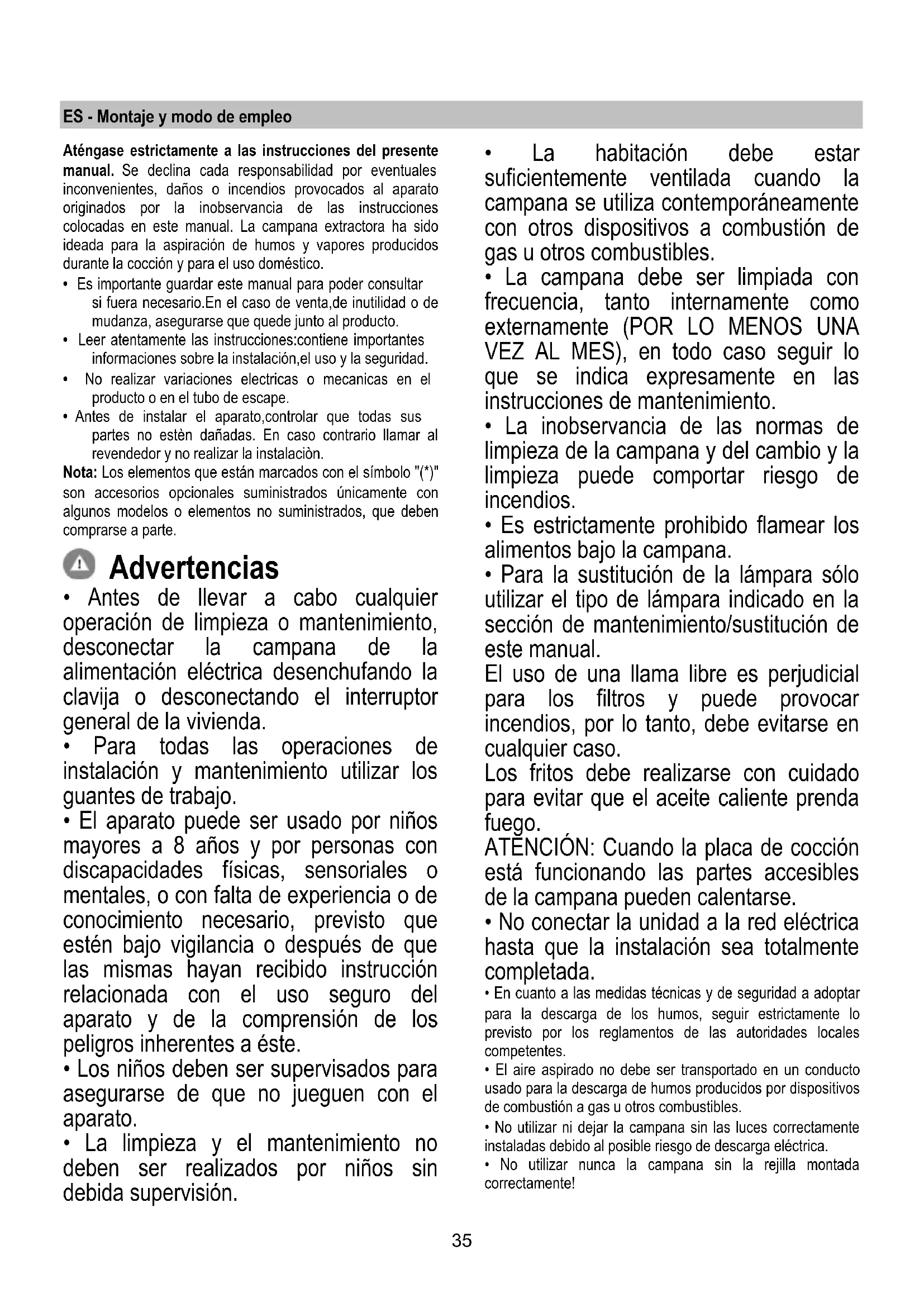

ES - Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones contenidas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

• Es importante guardar este manual para poder consultarlo si fuera necesario. En caso de venta, de cesión o de mudanza, asegúrese de que quede junto al producto.
• Lea atentamente las instrucciones: contienen importantes informaciones sobre la instalación, el uso y la seguridad.
• No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
• Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario, llamar al revendedor y no realizar la instalación.

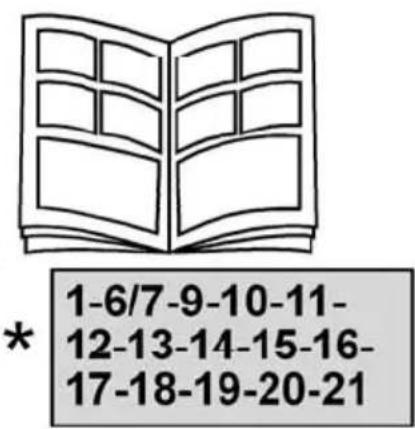

Nota: Los elementos que están marcados con el símbolo "(*)" son accesorios suministrados únicamente con algunos modelos o elementos no suministrados, que deberán comprarse aparte.

Advertencias

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.

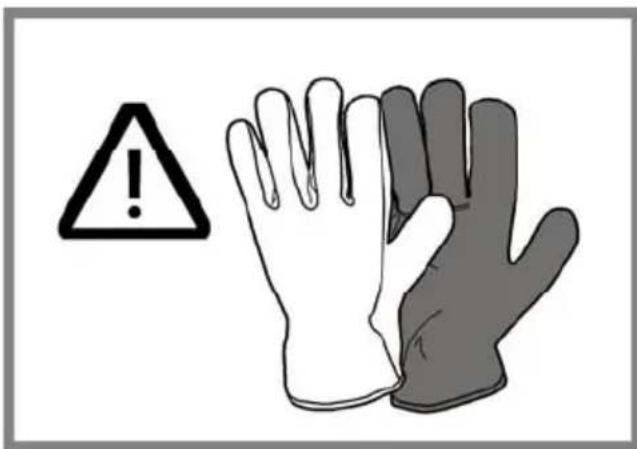

• Para todas las operaciones de instalación y mantenimiento, utilizar los guantes de trabajo.
• El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesarios, siempre que estén bajo vigilancia o que hayan recibido instrucciones relacionadas con el uso seguro del aparato y comprendan los peligros inherentes a este.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin la debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
• La campana debe ser limpiada con frecuencia, tanto interna como externamente (por lo menos una vez al mes), siguiendo en todo caso lo indicado expresamente en las instrucciones de mantenimiento.
• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza de los filtros puede comportar riesgo de incendios.
• Está estrictamente prohibido flamear los alimentos bajo la campana.
• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso.

Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.

• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
• En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
• El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
• No usar ni tocar la campana sin las luces correctamente instaladas bajo el posible riesgo de descarga eléctrica.
• No usar nunca la campana sin la rejilla montada correctamente.

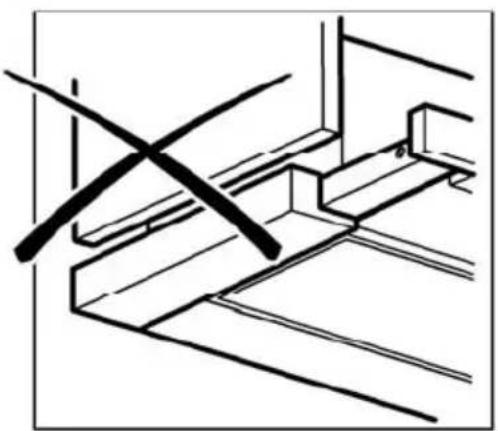

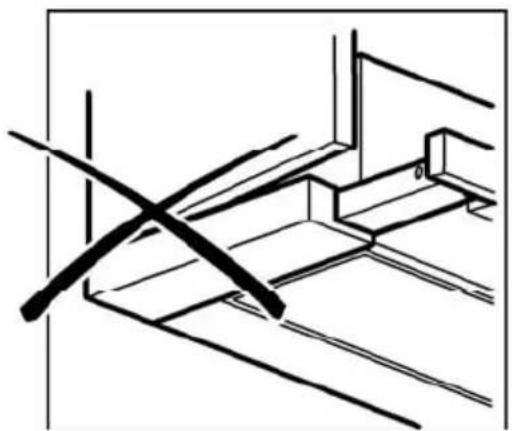

• La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique inicialmente.

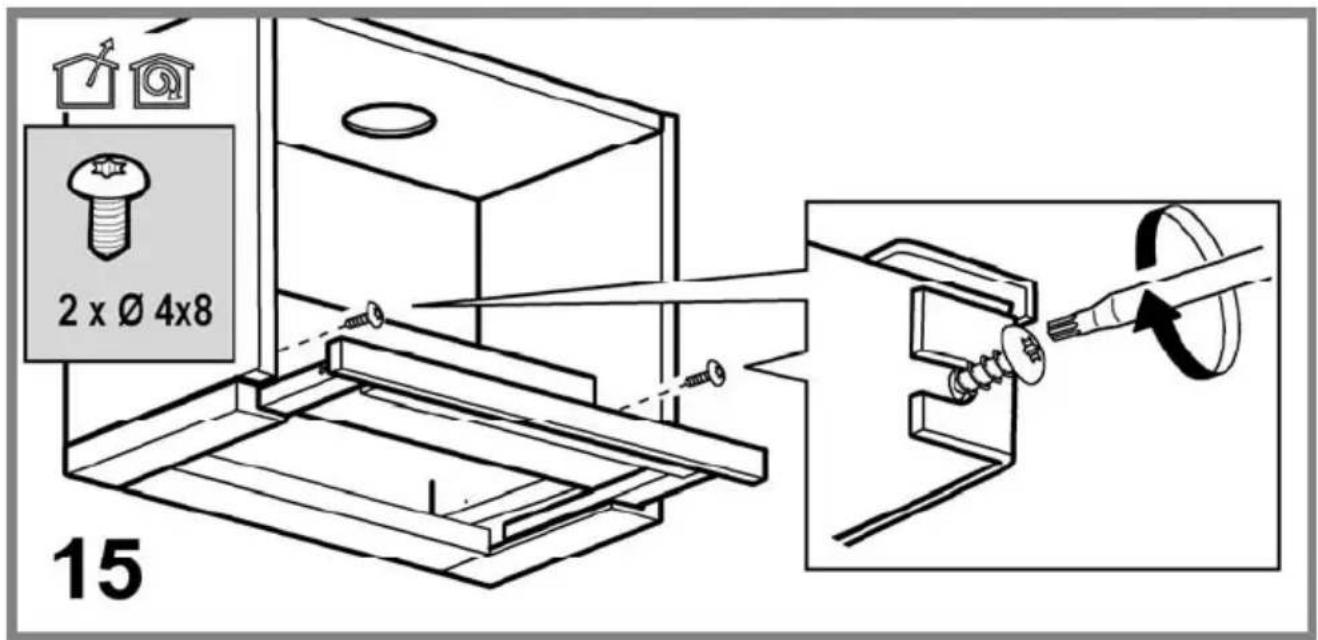

• Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia autorizada o un similar personal calificado.

ATENCIÓN!

• Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se pueden incurrir en riesgos de naturaleza eléctrica.
• No usar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental:

Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora antes de ser finalizada. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual para optimizar el rendimiento y minimizar el ruido.

Utilización

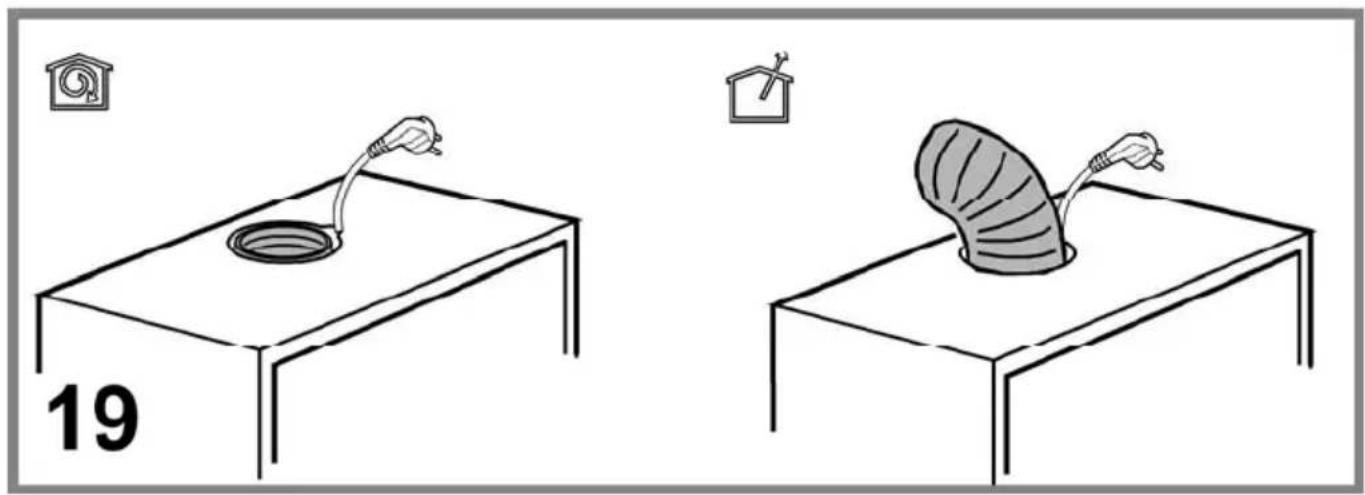

La campana está diseñada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.

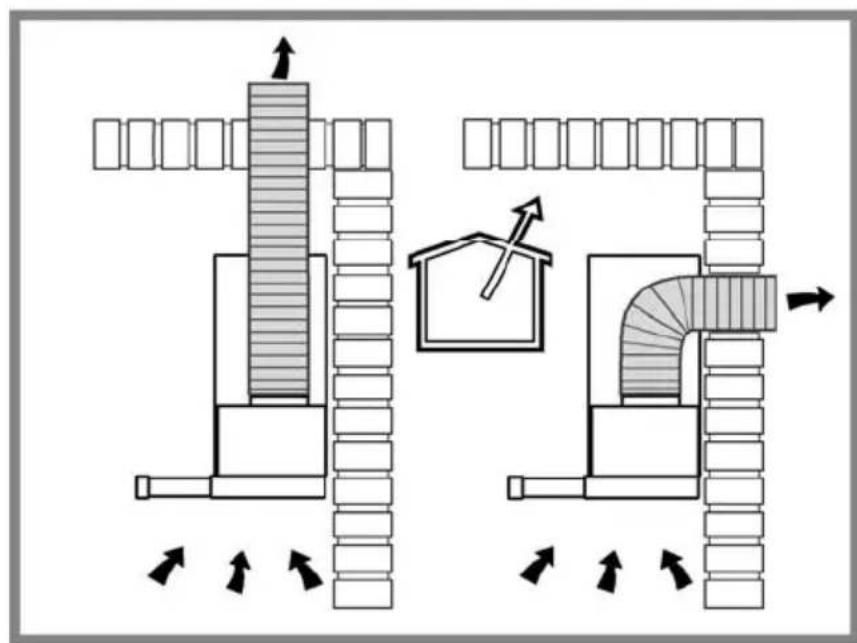

Versión aspirante

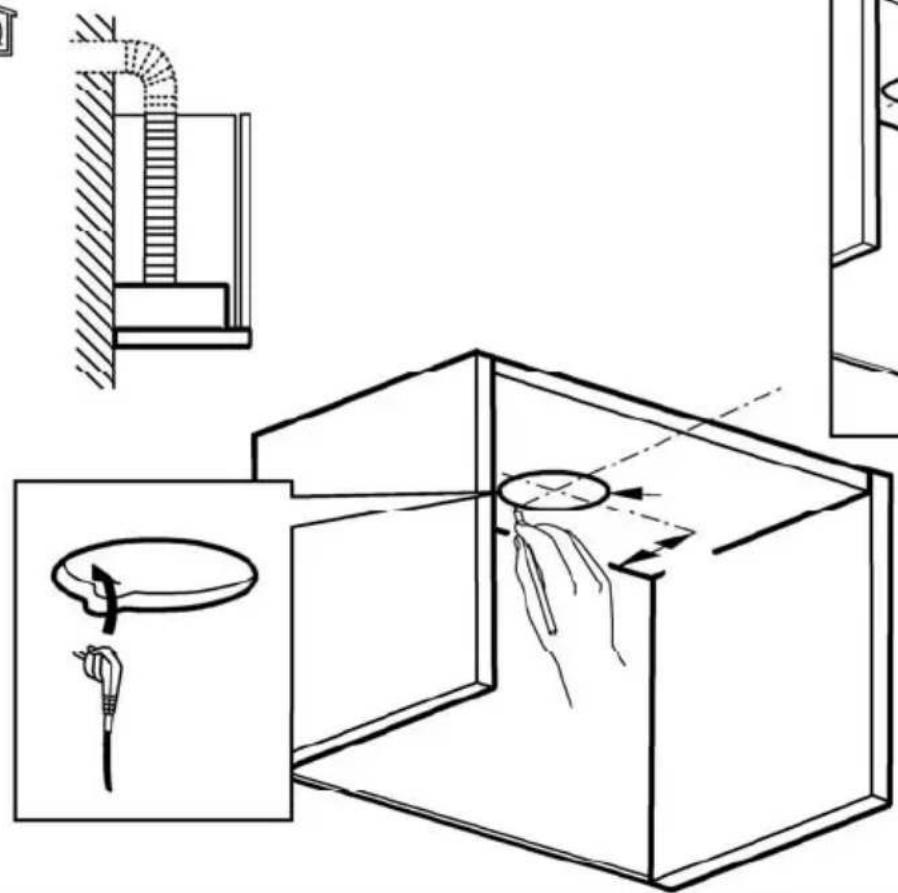

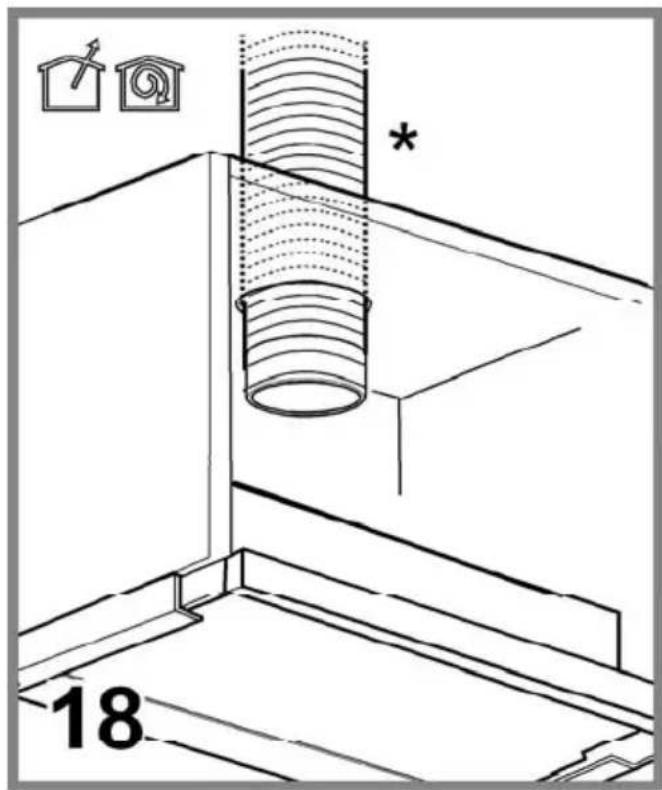

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.

¡ATENCIÓN!

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

¡ATENCIÓN!

Si la campana está provista de FILTRO de carbón, hay que sacarlo.

Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).

¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conductor!

¡Cuidado! Si la campana está provista de FILTRO de carbón, hay que sacarlo.

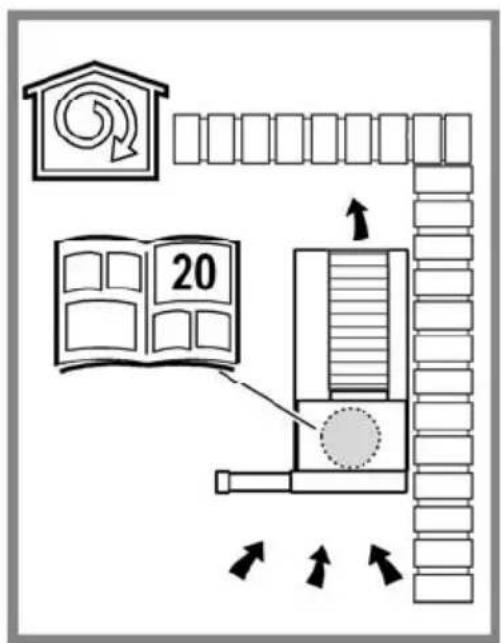

Versión filtrante

El aire aspirado vendrá desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.

Para utilizar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

¡Cuidado! Si la campana no está dotada de filtro de carbón, hay que pedirlo y montarlo antes del uso.

Instalación

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

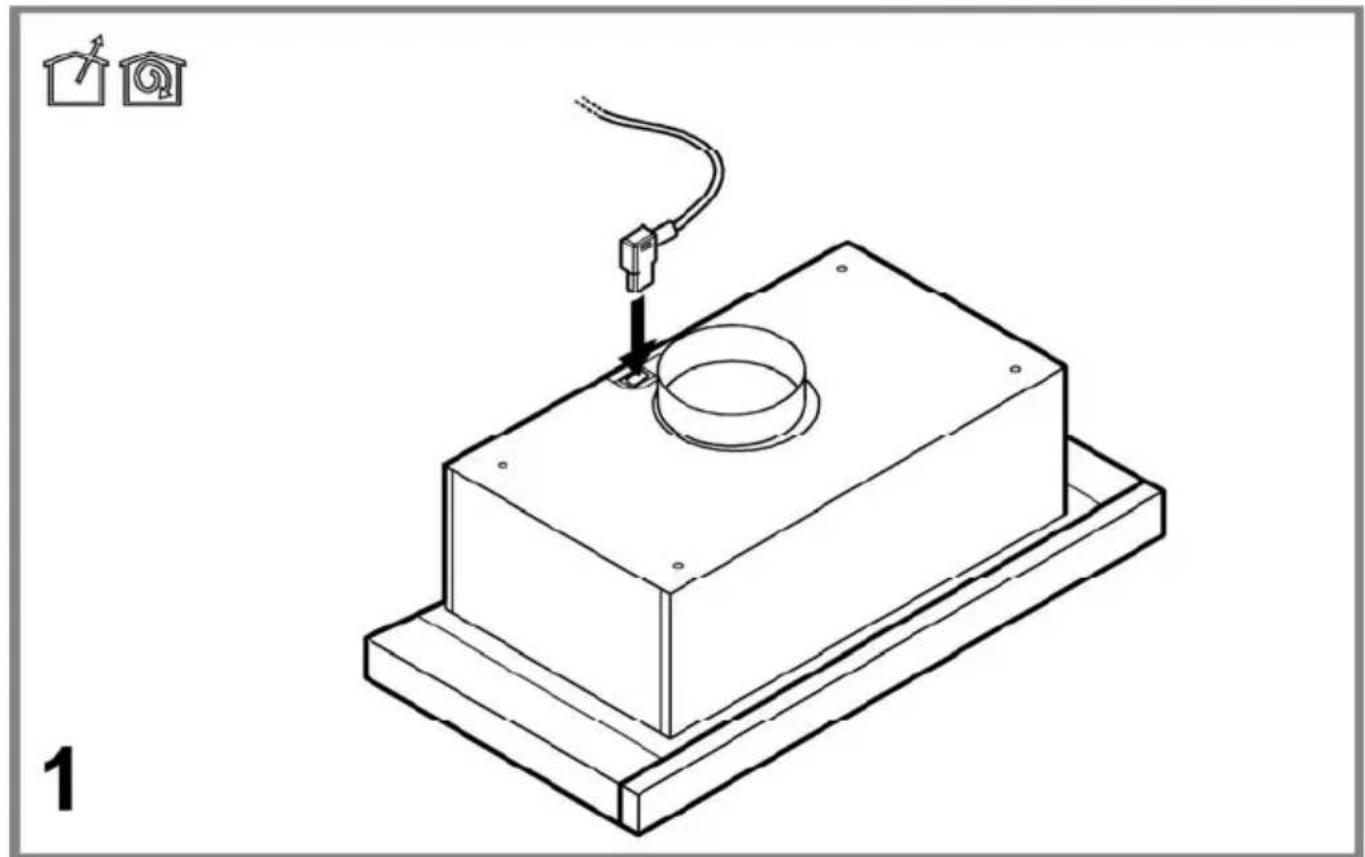

Conexión eléctrica

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con

las normativas, para asegurar la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡ATENCIÓN!

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

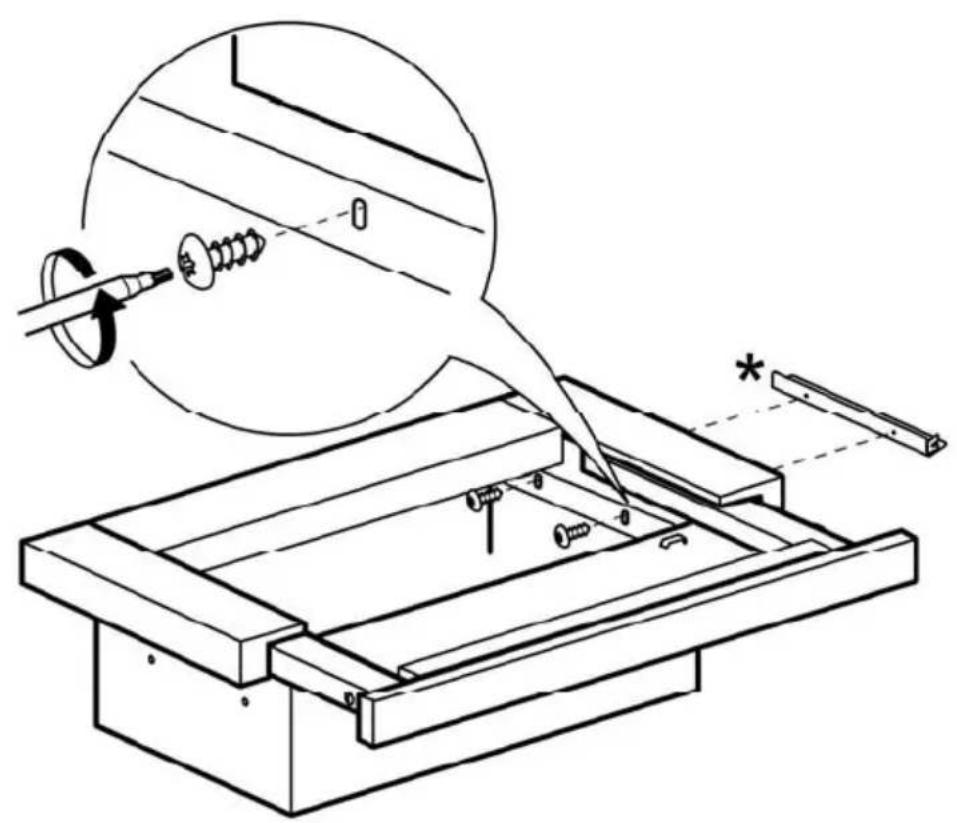

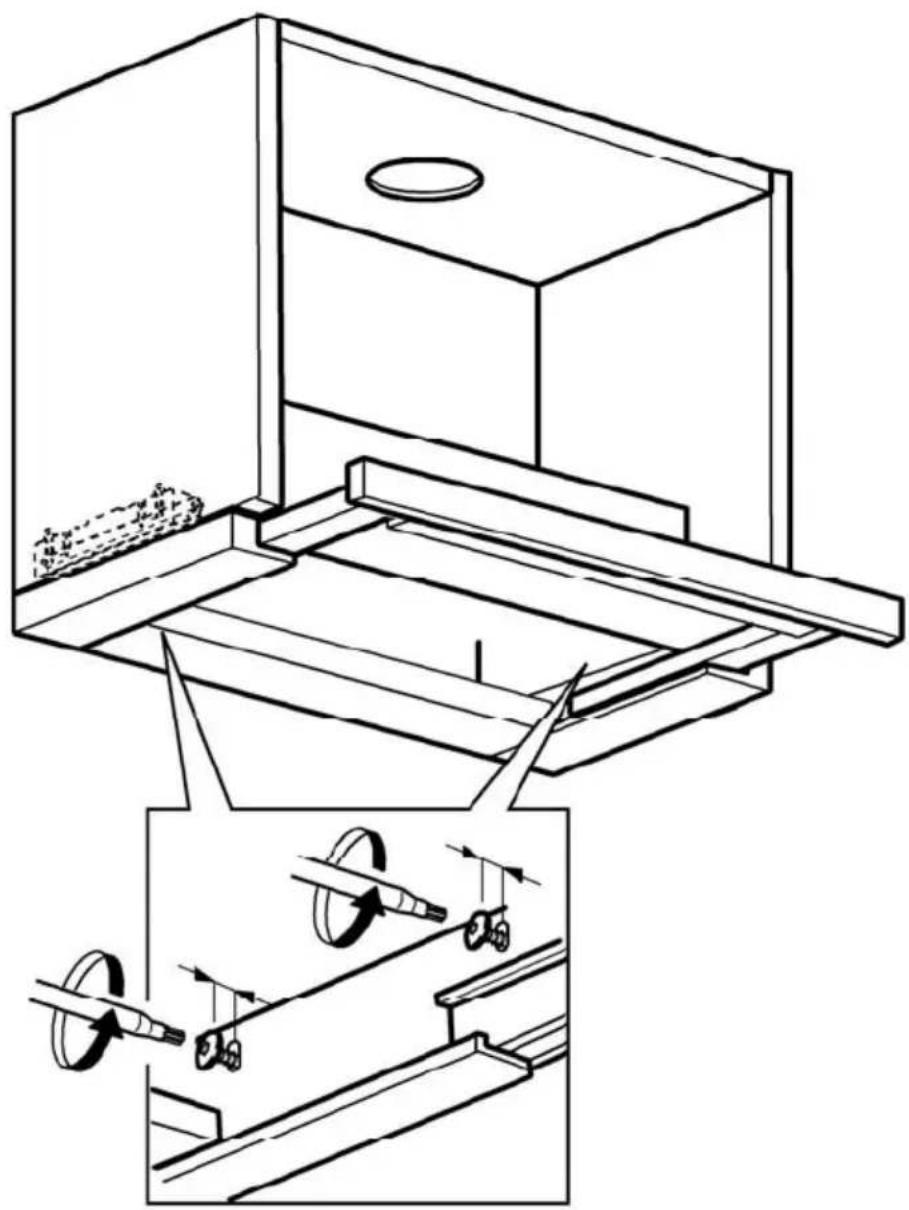

Montaje

Antes de comenzar con la instalación:

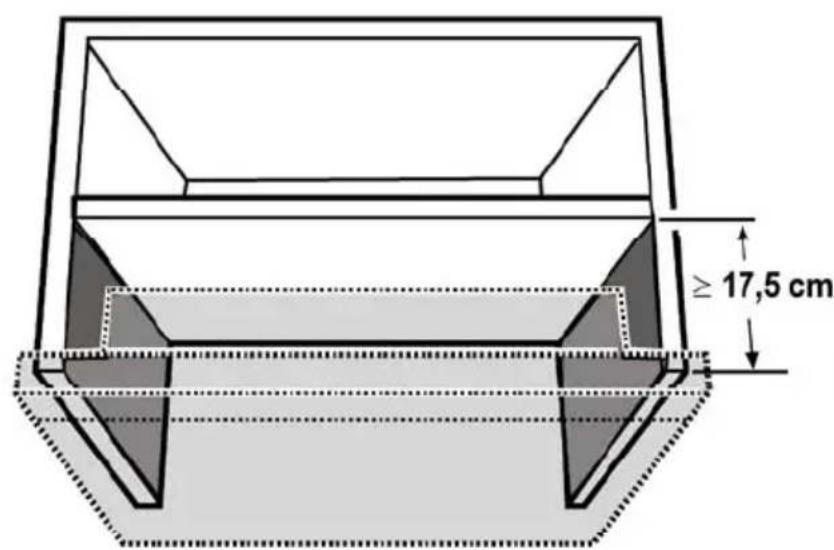

• Asegurarse de que el producto adquirido sea de las dimensiones apropiadas para la zona de instalación escogida.
• Quitar el/los filtro/s de carbón activo (*) si es provisto (ver el párrafo relativo).

Este/estos va/van montado/s nuevamente si se desea utilizar la campana en versión filtrante.

• Verificar que en el interior de la campana no haya (por motivos de transporte) materiales suministrados (como por ejemplo bolsas con tornillos ( ), garantías ( ) etc.), eventualmente quitarlos y conservarlos.

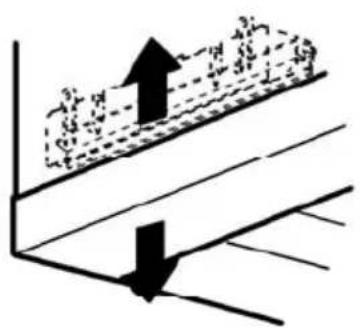

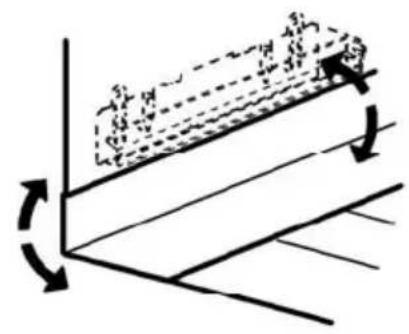

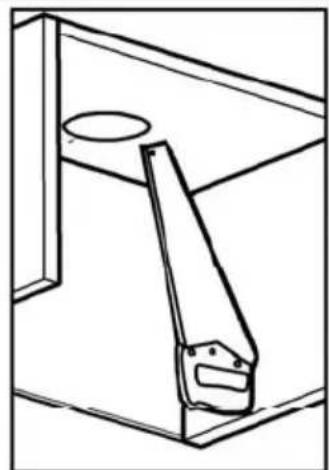

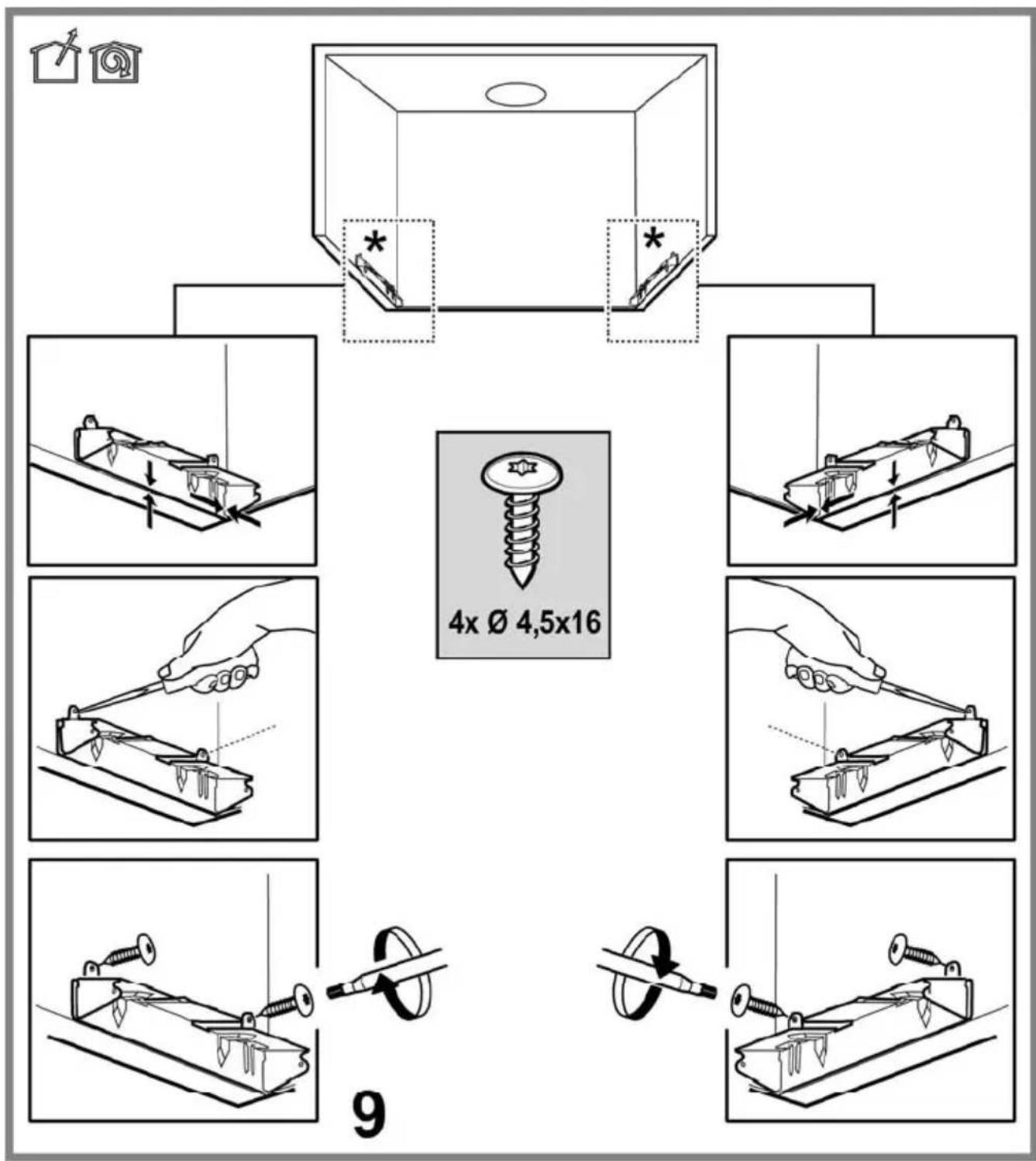

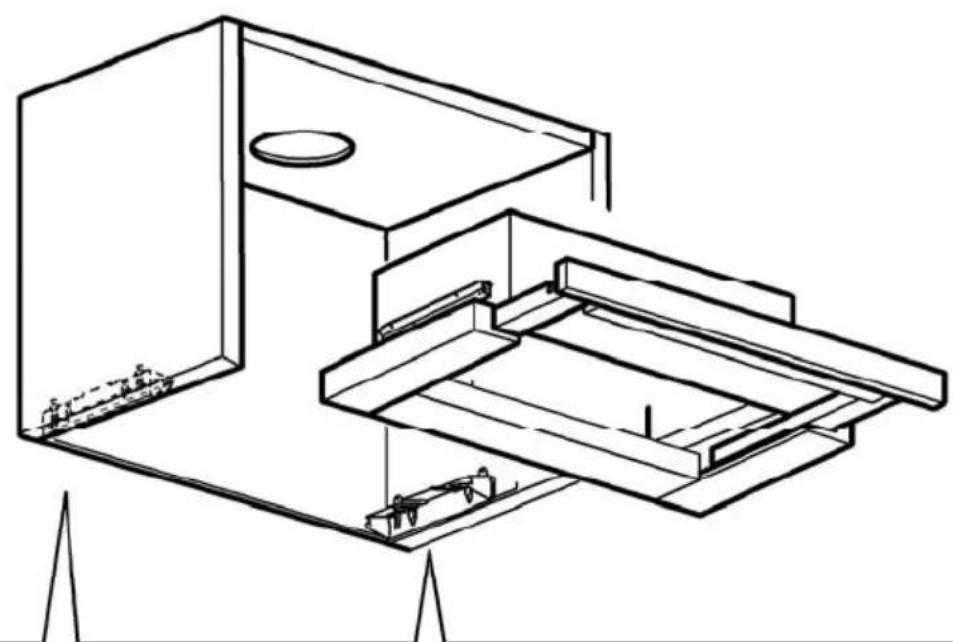

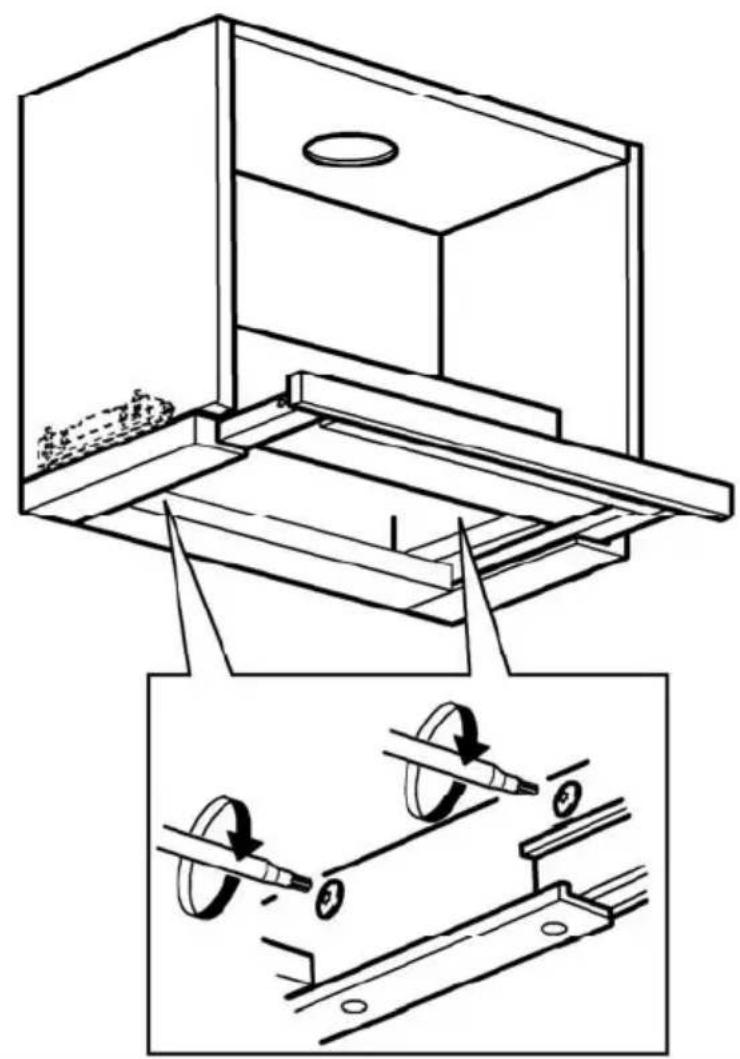

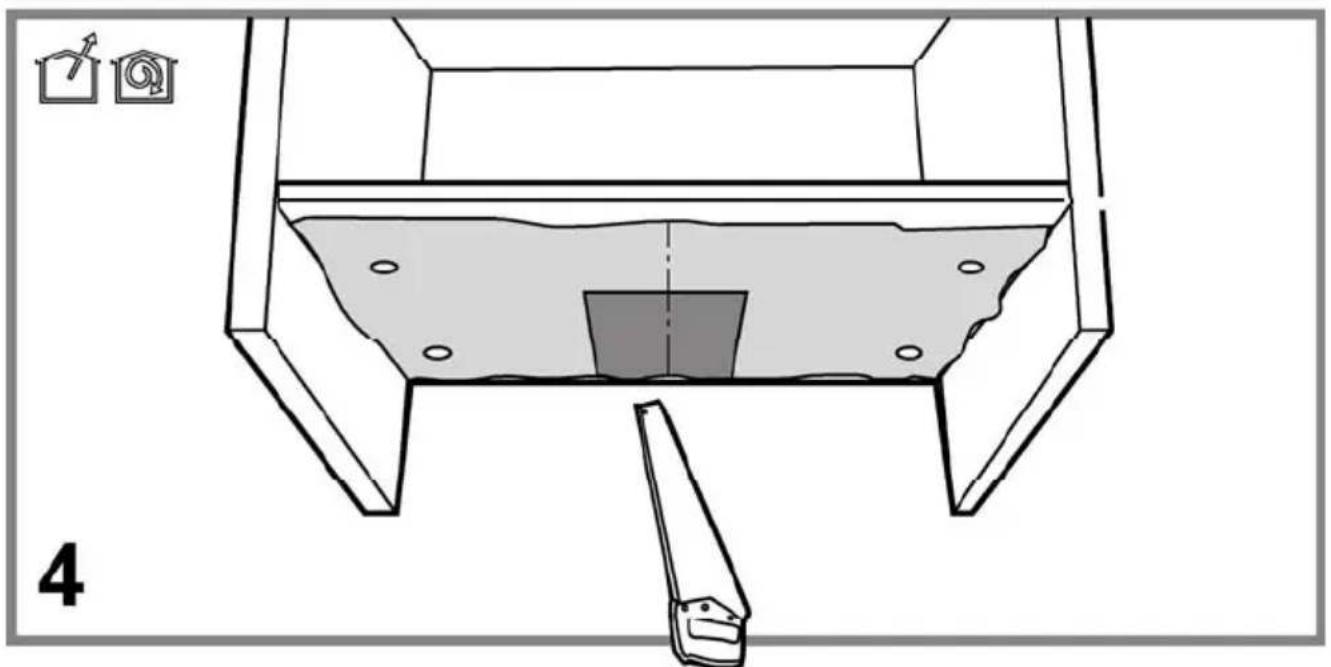

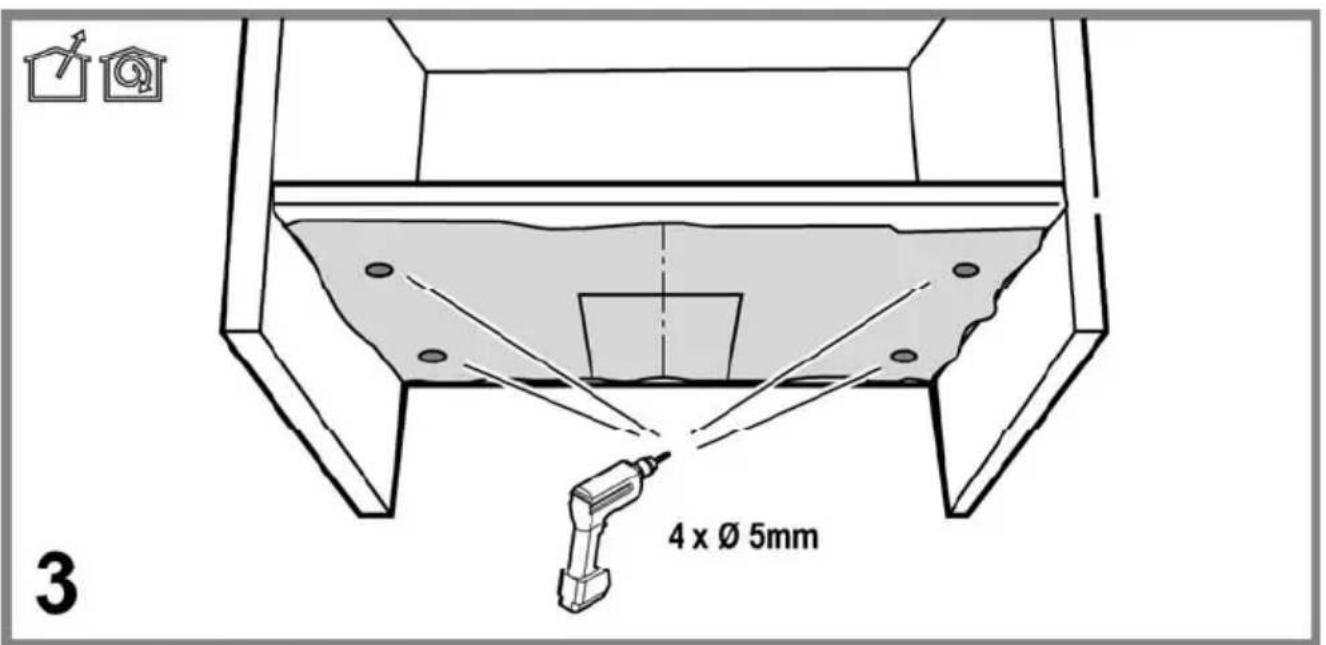

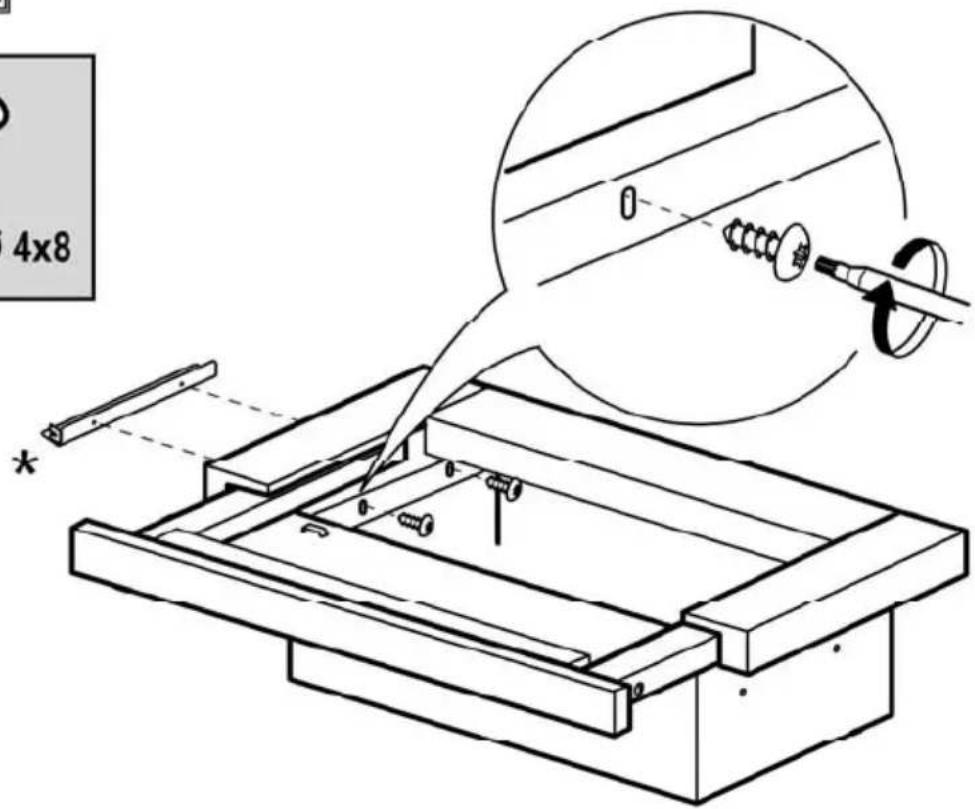

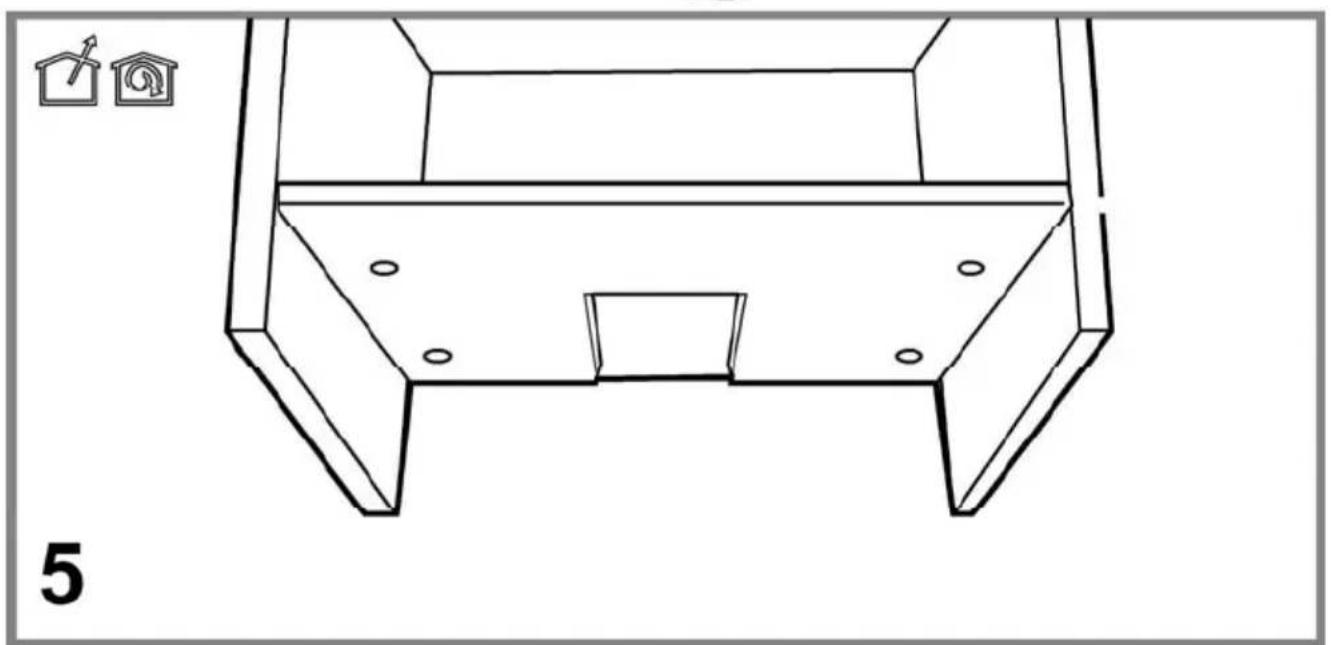

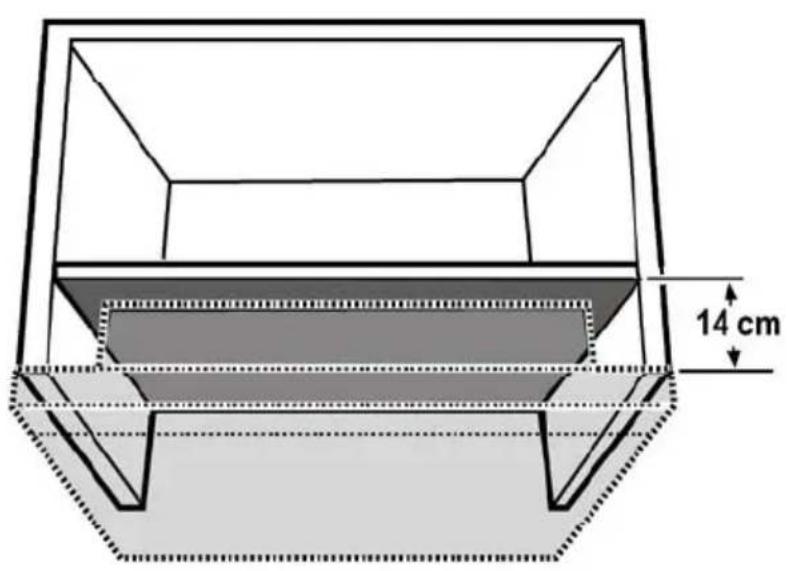

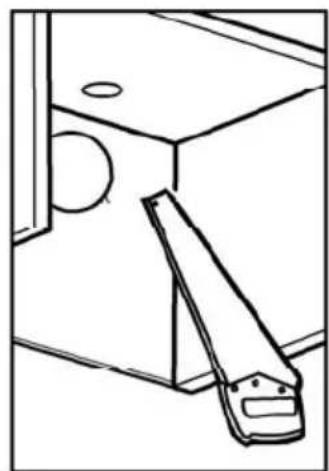

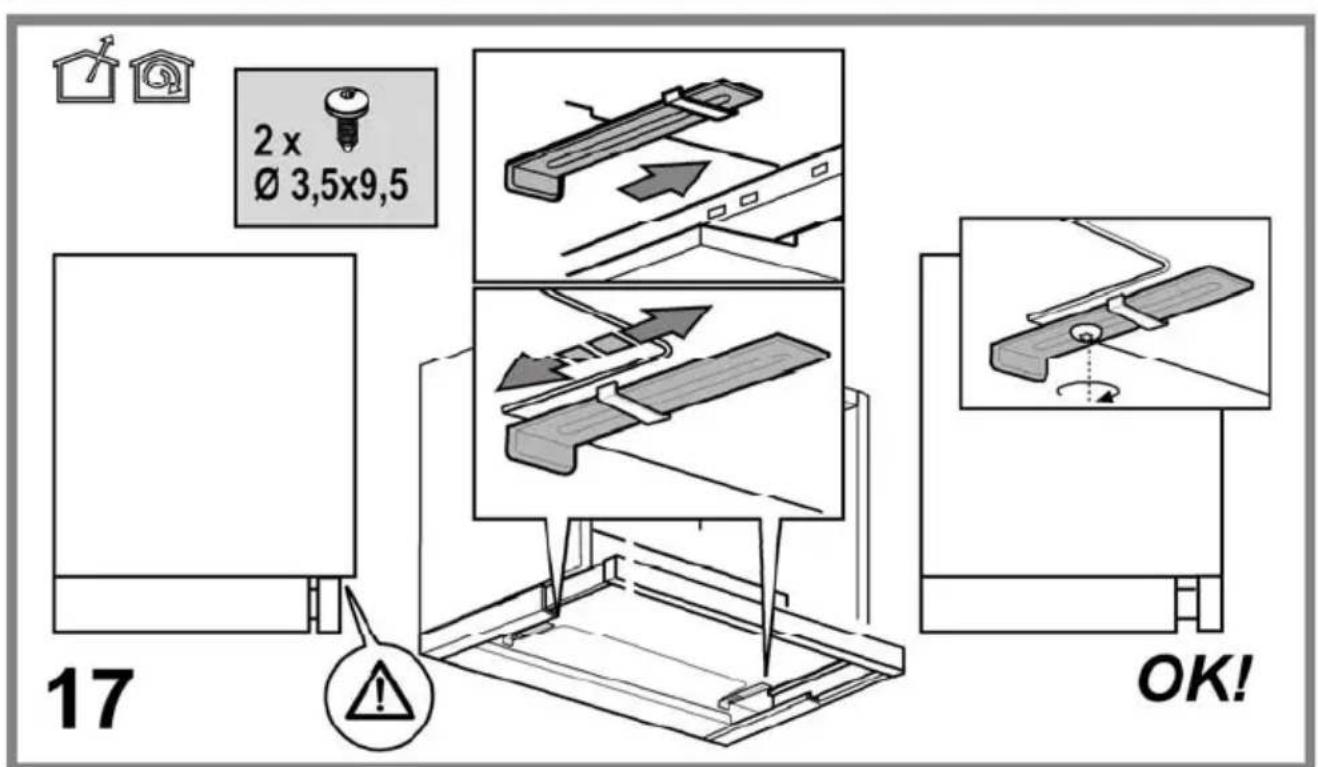

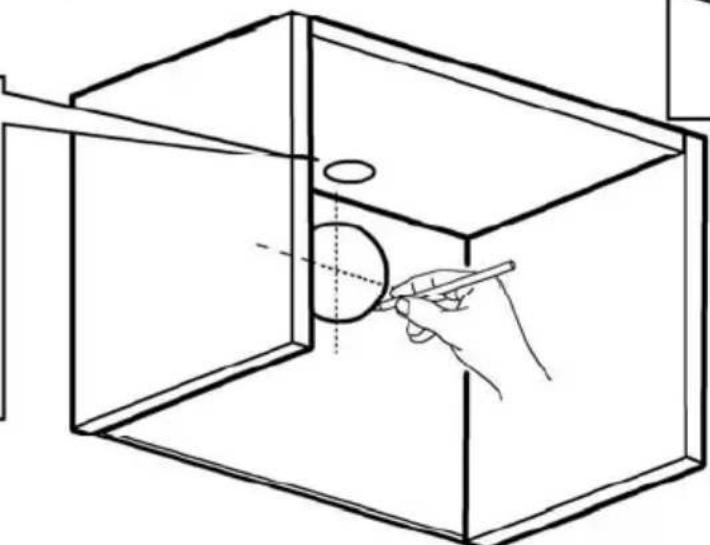

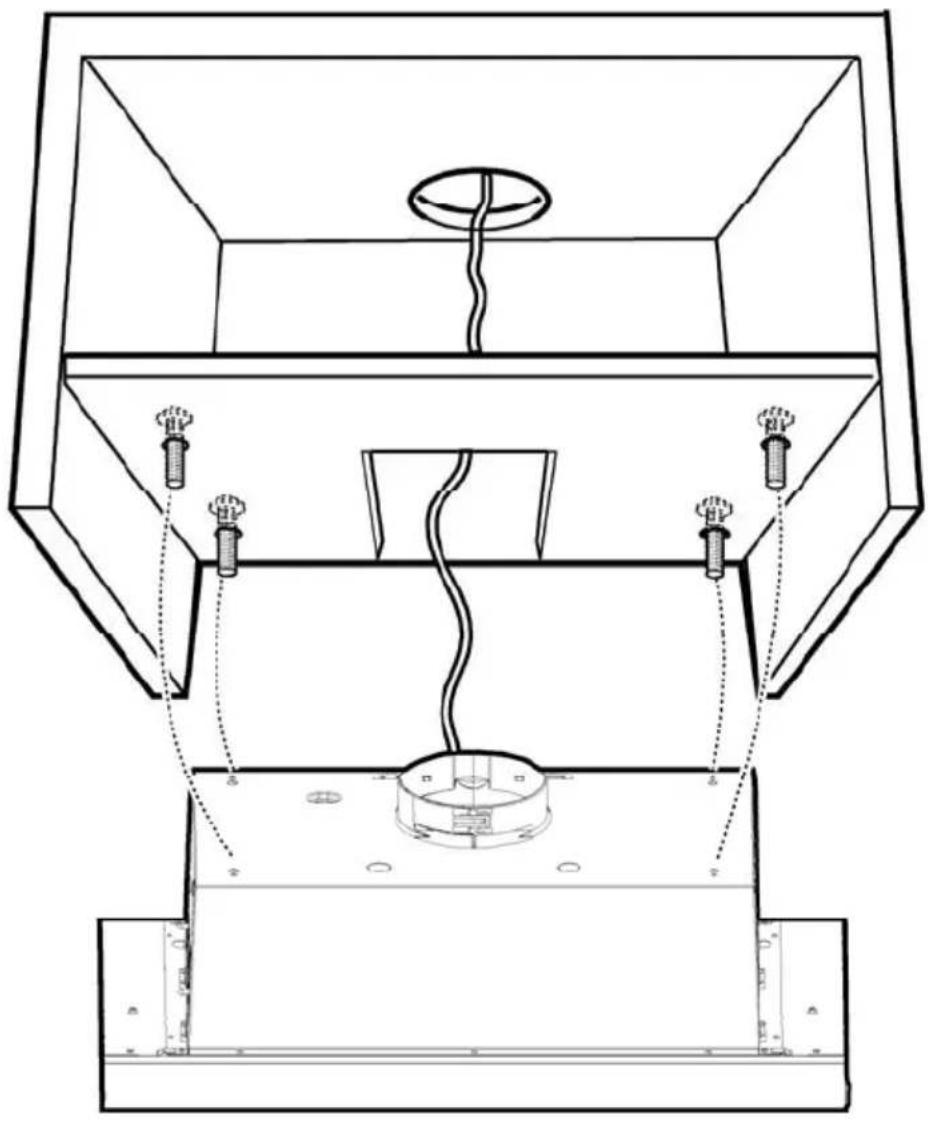

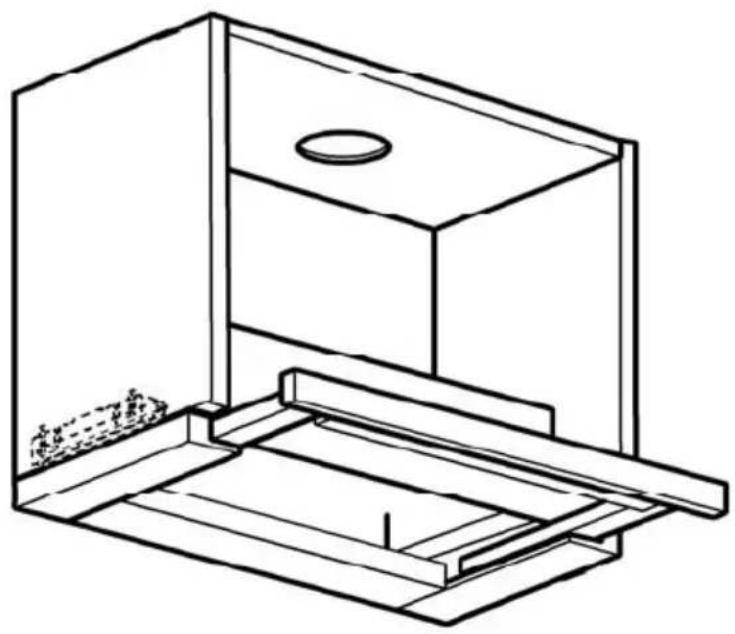

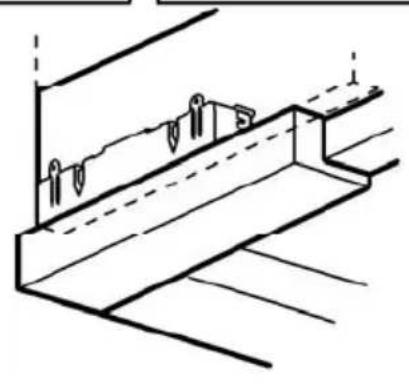

Este modelo de campana está diseñado para encajar en un mueble o cualquier otro soporte.

Funcionamiento

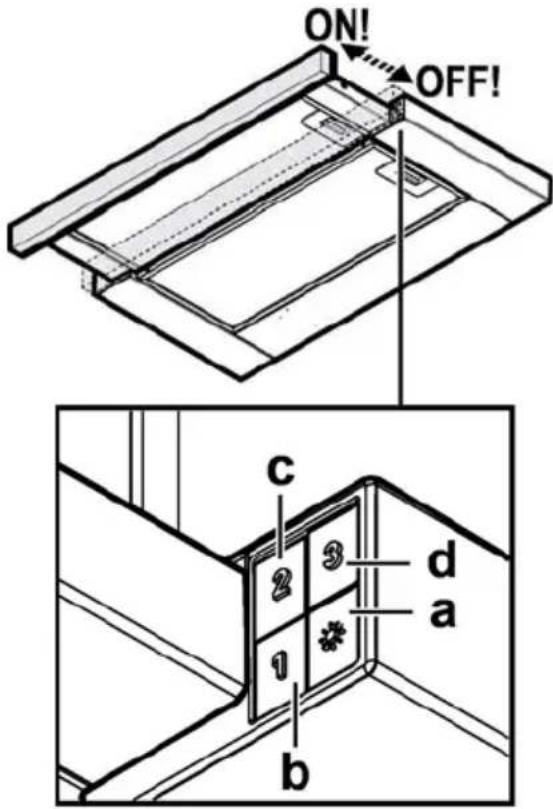

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

a. Interruptor Luz ON/OFF. b. Interruptor OFF/ velocidad 1 c. Selección Velocidad 2 d. Selección Velocidad 3

Mantenimiento

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Filtro antigrasa

Fig. 10-21

Retiene las partículas de grasa producidas cuando se cocina.

El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

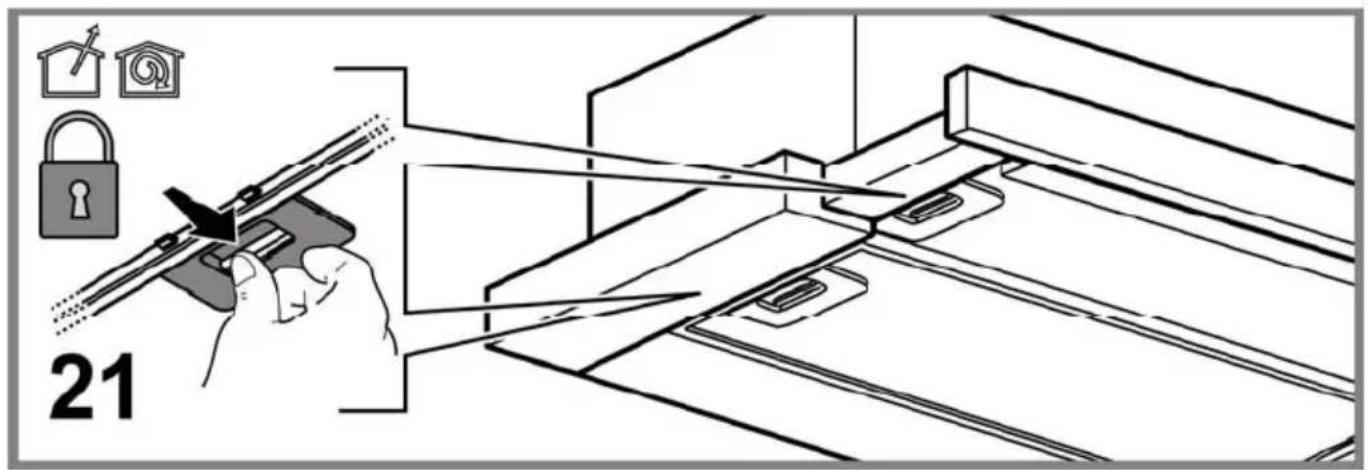

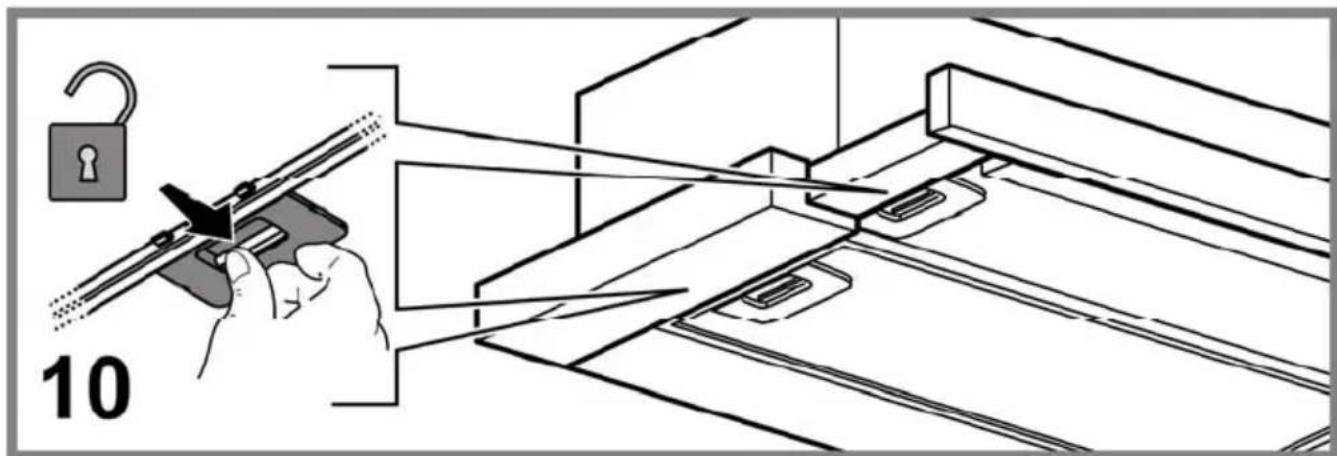

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Filtro de carbón activo (solamente para la versión filtrante)

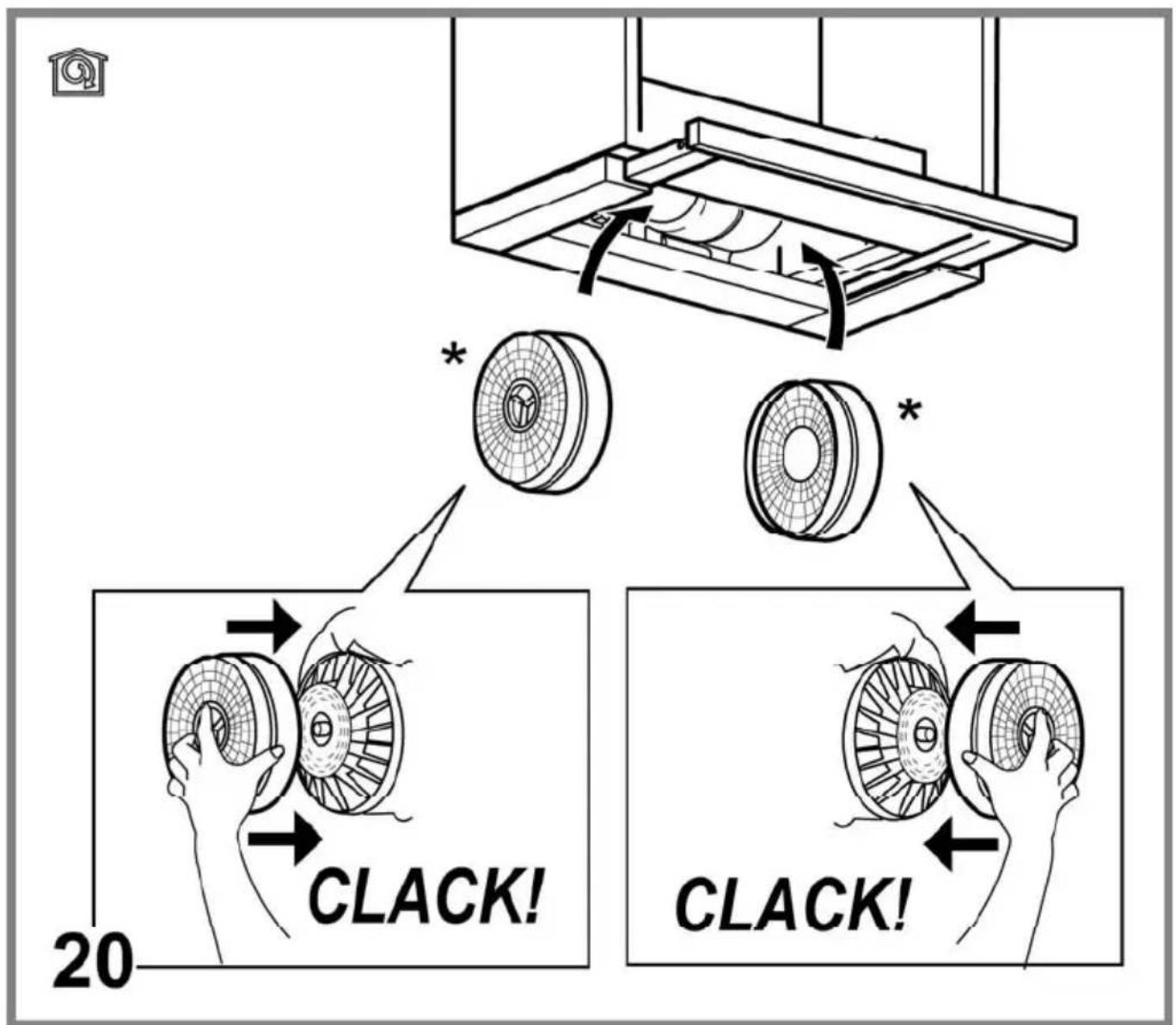

Fig. 20 Retiene los olores desagradables producidos por la cocción de alimentos.

La saturación del carbón activado ocurre después de más o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de la limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses.

No puede lavarse ni reciclarse.

Quitar los filtros antigrasa.

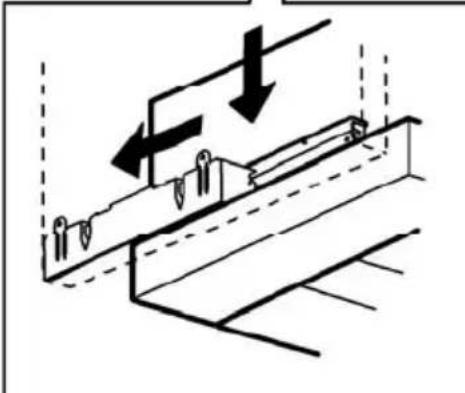

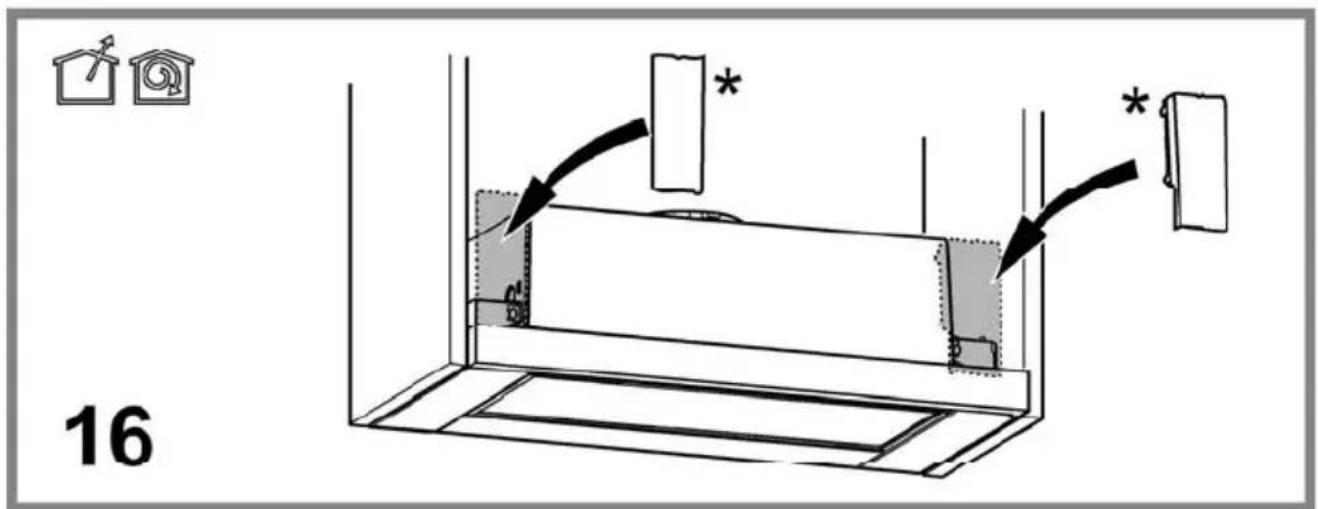

Aplique un filtro de carbón por lado y enganchelo en la campana extractora.

Ponga de nuevo los filtros antigrasa.

Sustitución de la lámpara

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

Extraiga el cajón.

Quite la rejilla de aspiración para acceder al hueco donde están las lámparas.

Sustituir la lámpara dañada.

Utilizar solo lámparas LED de máx. 3W-E14. Para mayores detalles, consultar la hoja anexa "ILCOS D" (posición alfanumérica "1d").

Volver a montar la rejilla.

Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, revisar que las lámparas estén correctamente instaladas.

SOLO en algunos productos:

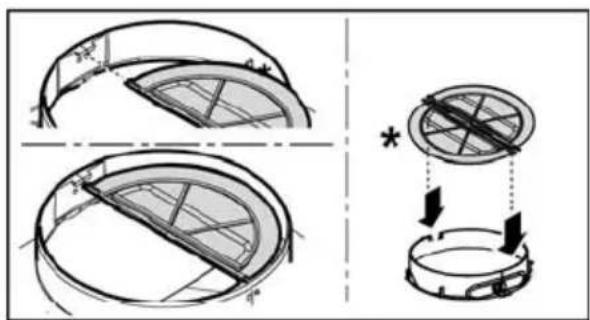

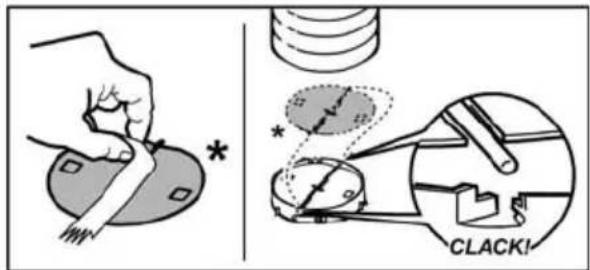

Como accesorio opcional es suministrada en conjunto, de instalar, una Válvula No Retorno Humos. Si las condiciones de instalación lo consideran necesario (por ej.: falta de protecciones contra el regreso accidental de corrientes de aire desde afuera), colocarla en la respectiva sede del Empalme Salida Aire antes de instalar el tubo de descarga humos.

Si el extractor está dotado de filtros de carbón activo, estos deberán ser retirados.

Conectar el extractor a los tubos y orificios de descarga de la pared con diámetro equivalente a la salida de aire (falange de unión).

Para la limpieza, utilizar un paño humedecido con detergentes líquidos neutros. Evitar el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

Filtro antigordura

Fig. 10-21

Solo para algunos productos:
