Vrsta izdelka	Okrasna kuhinjska napa
Znamka	Elica
Model	Elite 14 LUX 50 BL
Širina	50 cm
Napajanje	230 V – 50 Hz
Hitrosti sesanja	3 hitrosti (1, 2, 3)
Osvetlitev	LED, žarnica 3W E14
Vrsta namestitve	Vgradna v omaro
Način uporabe	Sesalna (zunanji odvod) ali filtrirna (notranje kroženje)
Najmanjša varnostna razdalja	50 cm (električni štedilnik) / 65 cm (plinski ali mešani štedilnik)
Filter za maščobe	Kovinski, mesečno pranje (ročno ali v pomivalnem stroju)
Ogleni filter (kroženje)	Menjati vsake 4 mesece (ni ga mogoče očistiti)
Zamenjava žarnice	LED 3W max, E14, dostopna po odstranitvi mreže
Zunanje čiščenje	Vlažna krpa in nevtralno tekoče čistilo (brez abrazivov ali alkohola)
Varnostni standardi	Conforme EN/IEC 60335, 61591, 60704
Recikliranje	Spoštuje direktivo OEEO 2012/19/EU

Pogosto zastavljena vprašanja - Elite 14 LUX 50 BL ELICA

Kako namestiti napo Elica Elite 14 LUX 50 BL ?

Namestitev mora opraviti usposobljen strokovnjak. Upoštevajte minimalne razdalje: 50 cm za električno ploščo, 65 cm za plinsko ploščo. Uporabite priložene vijake in se prepričajte, da ima odvodna cev (ni priložena) enak premer kot priključna prirobnica. Napo priključite šele po popolni namestitvi.

Kakšna je najmanjša razdalja med napo in kuhalno ploščo ?

Najmanjša razdalja med podporo posod in najnižjim delom nape je 50 cm za električne štedilnike in 65 cm za plinske ali mešane štedilnike. Če navodila vaše kuhalne naprave določajo večjo razdaljo, upoštevajte to.

Kako očistiti filtre za maščobe na napi ?

Kovinske filtre za maščobe je treba čistiti vsaj enkrat mesečno. Lahko jih operete ročno z neabrazivnim detergentom ali v pomivalnem stroju pri nizki temperaturi in hitrem ciklu. Pomivanje v pomivalnem stroju lahko razbarva filter, vendar to ne vpliva na njegovo učinkovitost. Za demontažo potegnite vzmetni ročaj.

Kdaj je treba zamenjati ogleni filter ?

Ogleni filter, ki se uporablja v različici kroženja, je treba zamenjati največ vsake 4 mesece. Ni ga mogoče očistiti ali regenerirati. Nasičenost je odvisna od pogostosti uporabe in rednosti čiščenja filtra za maščobe.

Kako zamenjati LED žarnico na napi ?

Najprej izključite napo. Prepričajte se, da je žarnica hladna. Odstranite sesalno mrežo tako, da potegnete predal. Okvarjeno žarnico zamenjajte z žarnico LED 3W max, grlo E14. Za več podrobnosti si oglejte navodila ILCOS D (položaj '1d'). Ponovno namestite mrežo.

Kaj storiti, če se napa ne vklopi ?

Najprej preverite napajanje: ali je napa priključena? Ali je odklopnik vklopljen? Če osvetlitev ne deluje, se prepričajte, da je žarnica pravilno vstavljena v ležišče. Če težava ne izgine, se obrnite na servis.

Ali lahko napo uporabljamo v načinu kroženja ?

Da, napo je mogoče uporabljati v filtrirni različici z notranjim kroženjem. Za to morate namestiti filter z aktivnim ogljem (priložen glede na model ali kupljen ločeno). V sesalni različici je treba ta filter odstraniti.

Katero vrsto žarnice uporabiti za zamenjavo ?

Uporabljajte izključno žarnice LED 3W max z grlom E14. Uporaba drugih vrst žarnic lahko poškoduje napo ali predstavlja nevarnost požara.

Kako demontirati filtre za maščobe ?

Za demontažo kovinskega filtra za maščobe potegnite vzmetni ročaj za sprostitev, ki se nahaja pod napo. Filter se nato zlahka odstrani. Očistite ga in ga ponovno namestite tako, da ga pripnete.

Kaj storiti v primeru okvare nape ?

V primeru težave preverite osnovne točke: napajanje, umazani filtri, žarnica. Če težava ne izgine, ne poskušajte popraviti sami. Obrnite se na pooblaščeni servis ali usposobljenega strokovnjaka.

NAVODILA ZA UPORABO Elite 14 LUX 50 BL ELICA

Pilntbā izvikt izvelkamo kārbu.

Nonemt iesuksanas rezgi, lai piekutu pie spuldzu nodas.

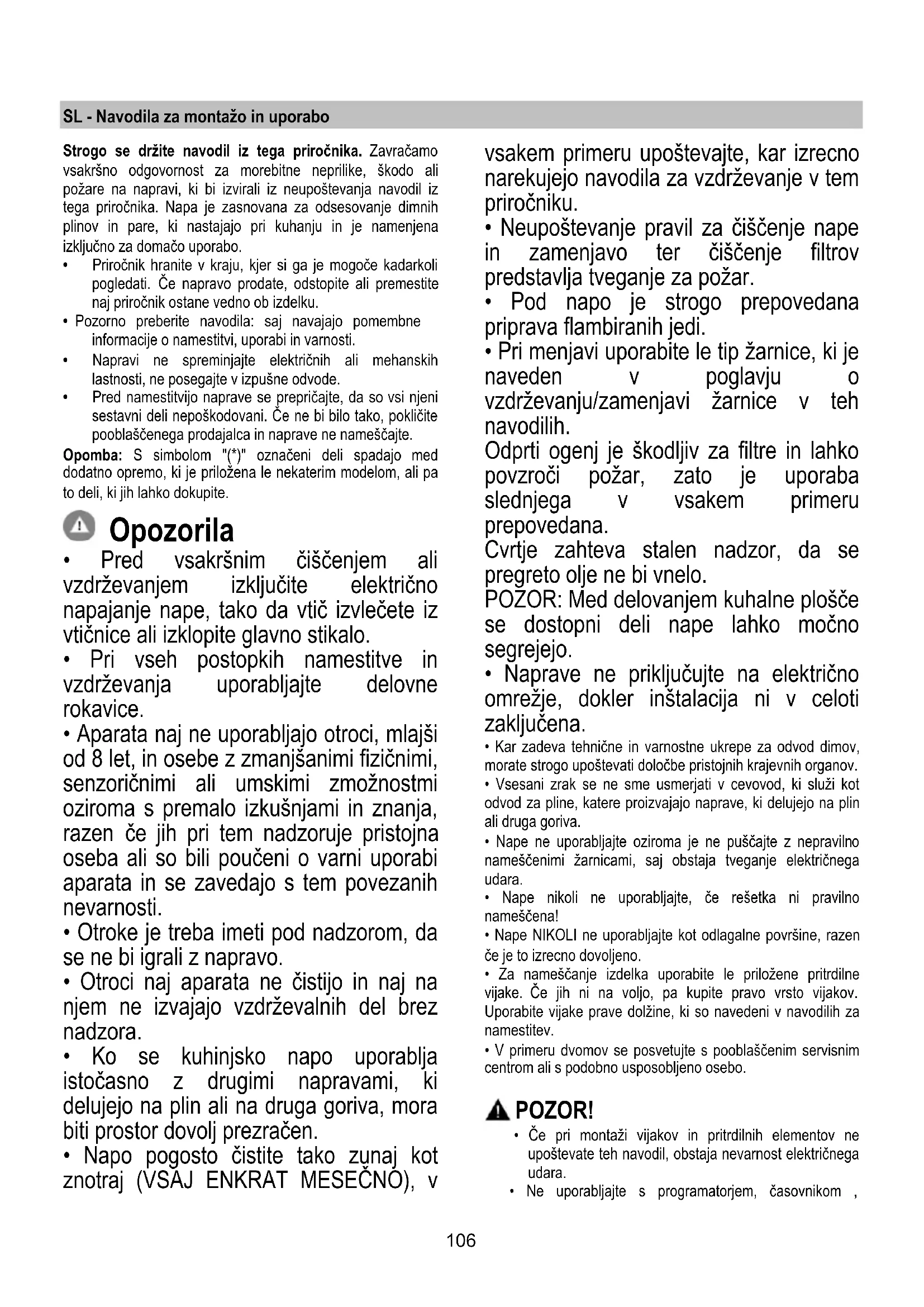

Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

• Priročnik hranite na mestu, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite, naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti.
• Naprave ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa so to deli, ki jih lahko dokupite.

Opozorila

Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtikač izvlečete iz vtičnice ali izklopite glavno stikalo. Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice. - Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti. - Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo. - Otroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora. - Ko se kuhinjska napa uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen. - Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v

vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku.

• Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih jedi.
• Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na električno omrežje, dokler instalacija ni v celoti zaključena. Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev.
• V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZORI!

• Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.
• Ne uporabljajte s programatorjem, časovnikom,

daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavržite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napa naj deluje na minimalni moči ob začetku kuhanja, in pustite, da deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni filter(e) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni filter(e) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Sesalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno. Premer odvodne cevi mora biti enak premeru spojnega obročka.

POZOR!

Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina.

! Cevovod naj ima čim manj krivin (največji kot upogiba: 90° ). ! Izogibajte se izrazitim spremembam smeri cevovoda.

Opozorilo! Če je napa opremljena s filtrom na oglje, ga morate sneti.

Različica s filtriranjem

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Opozorilo! Če napa ni opremljena s filtrom z ogljem, morate le-tega naročiti in ga pred uporabo namestiti.

Instalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 50 cm pri električnih štedilnikih in 65 cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

POZOR!

Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega naročite pri servisni službi.

Montaža

Pred pričetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi ustrezni odstavek). Namestite ga/jih le, če želite uporabiti napo v odzračevalni različici.

Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); če je, ga odstranite in shranite.

Ta tip nape je treba vgraditi v kuhinjski element ali na drugo podporo.

Delovanje

Napa je opremljena s komandno ploščo z nastavitvijo hitrosti izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje kuhalne plošče.

a. Stikalo za luč ON/OFF. b. Stikalo OFF/hitrost 1 c. Izbira hitrosti 2 d. Izbira hitrosti 3

Vzdrževanje

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. ZA ČIŠČENJE NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Maščobni filter

SI. 10-21

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno z neagresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti ostanejo nespremenjene.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

SI. 20

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhinje ter redno čiščenje maščobnega filtra. Vsekakor je potrebno zamenjati vložek vsaj vsake štiri mesece.

Filter ni niti pralen niti obnovljiv.

Snemite maščobni filter.

Na vsako stran namestite ogleni filter, ki ga pritrdite na napo.

Ponovno namestite maščobne filtre.

Zamenjava žarnic

Izključite električno napajanje naprave.

Pozor! Preden se žarnic dotaknete, se prepričajte, ali so hladne.

V celoti snemite snemljiv vgradni element.

Snemite prezračevalno mrežo, da omogočite dostop do prostora z žarnicami.

Zamenjava poškodovane sijalke.

Uporabite samo LED sijalke z najv. 3W-E14. Za podrobnejše informacije glejte priloženi list "ILCOS D" (alfanumerična postavka "1d").

Ponovno namestite rešetko.

Če luč ne bi delovala, preverite pravilno vstavitev žarnic v njihovo ležišče, preden se po pomoč obrnete na servisno službo.

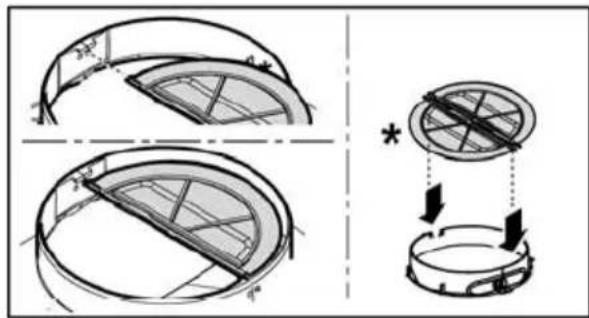

SAMO za nekatere proizvode:

Kot dodatna opcijska oprema se za vgradnjo dobavi nepovratni ventil za dim. Če instalacijski pogoji to zahtevajo (npr. odsotnost varoval proti neželenemu povratku zunanjih zračnih tokov), ga vstavite v njegov sedež v spoju izhoda zraka, preden namestite dimnik.
