Produkta veids	Dekoratīvā virtuves tvaika nosūcēja
Zīmols	Elica
Modelis	Elite 14 LUX 50 BL
Platums	50 cm
Elektroapgāde	230 V – 50 Hz
Sūkšanas ātrumi	3 ātrumi (1, 2, 3)
Apgaismojums	LED, spuldze 3W E14
Montāžas veids	Iebūvējams korpusā
Lietošanas versija	Sūcošā (ārējā izvade) vai filtrējošā (iekšējā recirkulācija)
Minimālais drošības attālums	50 cm (elektriskā plīts) / 65 cm (gāzes vai kombinētā plīts)
Tauku filtrs	Metāla, mazgājams reizi mēnesī (ar rokām vai trauku mazgājamā mašīnā)
Ogles filtrs (recirkulācijai)	Jāmaina ik pēc 4 mēnešiem (nav tīrāms)
Spuldzes nomaiņa	LED 3W max, E14, pieejams pēc režģa noņemšanas
Ārējā tīrīšana	Mitra drāna un neitrāls šķidrais mazgāšanas līdzeklis (ne abrazīvi, ne alkohols)
Drošības standarti	Atbilst EN/IEC 60335, 61591, 60704
Otrreizējā pārstrāde	Atbilst DEEE direktīvai 2012/19/ES

Bieži uzdotie jautājumi - Elite 14 LUX 50 BL ELICA

Kā uzstādīt tvaika nosūcēju Elica Elite 14 LUX 50 BL ?

Uzstādīšanu drīkst veikt tikai kvalificēts speciālists. Ievērojiet minimālos attālumus: 50 cm elektriskajai plītij, 65 cm gāzes plītij. Izmantojiet komplektācijā iekļautās skrūves un pārliecinieties, ka izvada caurule (nav komplektācijā) ir tāda paša diametra kā savienojuma atloks. Pievienojiet nosūcēju tikai pēc pilnīgas uzstādīšanas.

Kāds ir minimālais attālums starp tvaika nosūcēju un plīti?

Minimālais attālums starp trauku atbalstu un nosūcēja zemāko daļu ir 50 cm elektriskajām plītīm un 65 cm gāzes vai kombinētajām plītīm. Ja jūsu plīts instrukcijā ir norādīts lielāks attālums, ievērojiet to.

Kā tīrīt tvaika nosūcēja tauku filtrus?

Metāla tauku filtri jātīra vismaz reizi mēnesī. Tos var mazgāt ar rokām, izmantojot neagresīvu mazgāšanas līdzekli, vai trauku mazgājamā mašīnā zemā temperatūrā un īsā ciklā. Mazgāšana trauku mazgājamā mašīnā var izraisīt filtra krāsas maiņu, bet tas neietekmē tā efektivitāti. Lai noņemtu, pavelciet atsperes rokturi.

Kad jāmaina ogles filtrs?

Ogles filtrs, ko izmanto recirkulācijas režīmā, jāmaina ne retāk kā ik pēc 4 mēnešiem. To nevar tīrīt vai atjaunot. Piesātinājums ir atkarīgs no lietošanas biežuma un tauku filtra tīrīšanas regularitātes.

Kā nomainīt tvaika nosūcēja LED spuldzi?

Vispirms atvienojiet nosūcēju no elektrotīkla. Pārliecinieties, ka spuldze ir atdzisusi. Noņemiet sūkšanas režģi, pavelkot atvilktni. Nomainiet bojāto spuldzi pret LED spuldzi 3W max, E14. Skatiet ILCOS D instrukciju sīkākai informācijai (pozīcija '1d'). Uzstādiet režģi atpakaļ.

Ko darīt, ja tvaika nosūcējs neieslēdzas?

Vispirms pārbaudiet elektroapgādi: vai nosūcējs ir pievienots? Vai slēdzis ir ieslēgts? Ja apgaismojums nedarbojas, pārliecinieties, ka spuldze ir pareizi ievietota ligzdā. Ja problēma saglabājas, sazinieties ar klientu apkalpošanas dienestu.

Vai tvaika nosūcēju var izmantot recirkulācijas režīmā?

Jā, nosūcēju var izmantot filtrējošā režīmā ar iekšējo recirkulāciju. Lai to izdarītu, jāuzstāda aktivētās ogles filtrs (atkarībā no modeļa iekļauts komplektācijā vai jāiegādājas atsevišķi). Sūkšanas režīmā šis filtrs ir jāizņem.

Kāda veida spuldze jāizmanto nomaiņai?

Izmantojiet tikai LED spuldzes ar maksimālo jaudu 3W un E14 pamatni. Citu veidu spuldžu izmantošana var sabojāt nosūcēju vai radīt ugunsbīstamības risku.

Kā noņemt tauku filtrus?

Lai noņemtu metāla tauku filtru, pavelciet atsperes atbrīvošanas rokturi, kas atrodas zem nosūcēja. Filtru var viegli noņemt. Iztīriet to un ievietojiet atpakaļ, nofiksējot.

Ko darīt tvaika nosūcēja darbības traucējumu gadījumā?

Problēmu gadījumā pārbaudiet pamatlietas: barošanu, netīros filtrus, spuldzi. Ja problēma saglabājas, nemēģiniet veikt remontu patstāvīgi. Sazinieties ar pilnvarotu klientu apkalpošanas centru vai kvalificētu speciālistu.

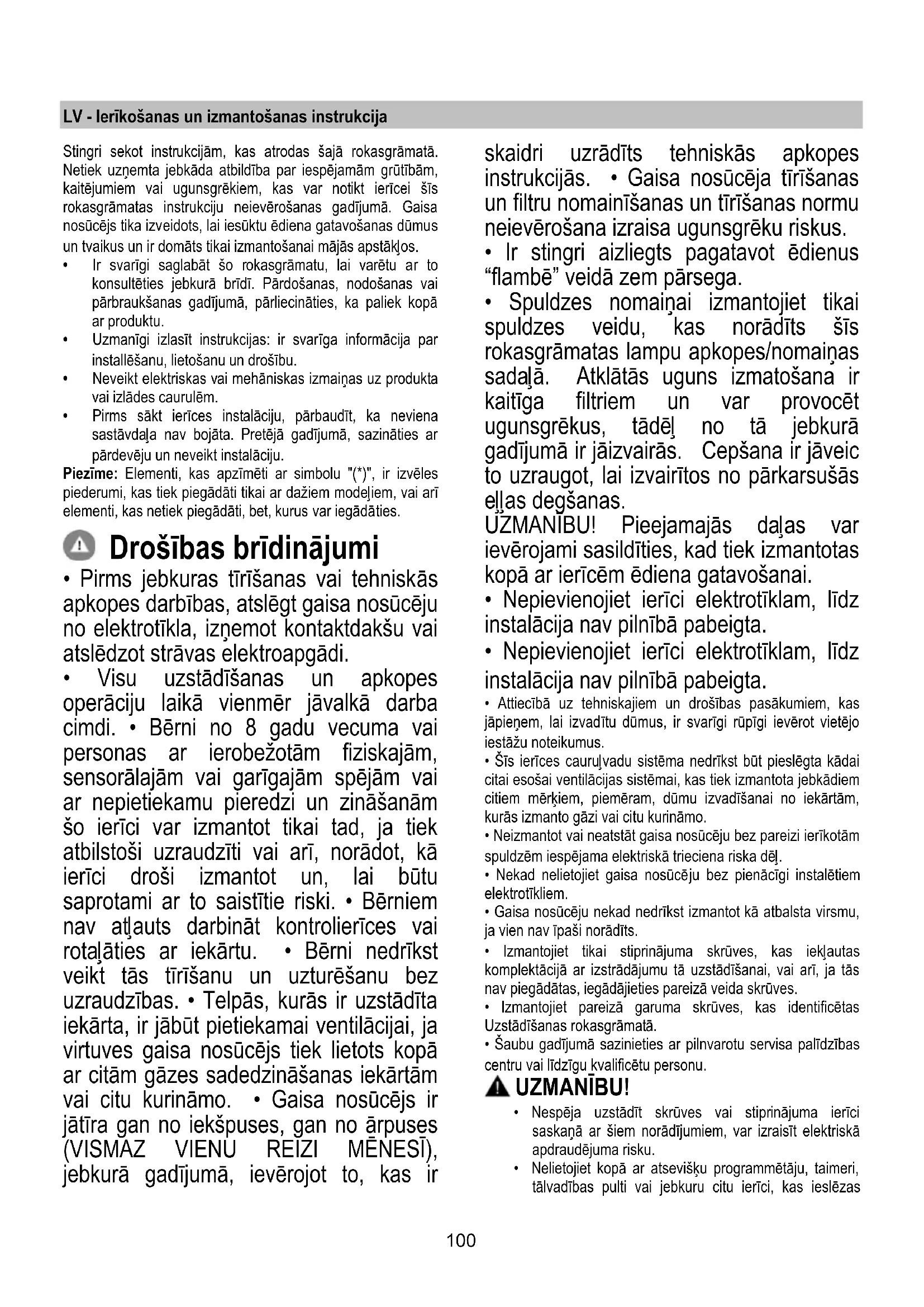

LIETOŠANAS INSTRUKCIJA Elite 14 LUX 50 BL ELICA

Stingri ievērojiet šajā rokasgrāmatā sniegtās instrukcijas. Netiek uzņemta nekāda atbildība par iespējamām grūtībām, bojājumiem vai ugunsgrēkiem, kas var notikt ierīcei, ja netiek ievērotas šīs rokasgrāmatas instrukcijas. Gaisa nosūcējs ir izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus, un ir paredzēts tikai lietošanai mājas apstākļos.

• Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārvākšanās gadījumā pārliecinieties, ka tā paliek kopā ar produktu. Uzmanīgi izlasiet instrukcijas: tajās ir svarīga informācija par uzstādīšanu, lietošanu un drošību.
• Neveiciet elektriskas vai mehāniskas izmaiņas uz produkta vai izplūdes caurulēm.
• Pirms sākt ierīces uzstādīšanu, pārbaudiet, ka neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet uzstādīšanu.

Piezīme: elementi, kas apzīmēti ar simbolu (*), ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties.

Drošības brīdinājumi

• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības atslēdziet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi. - Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorālajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci droši izmantot, un lai būtu saprotami ar to saistītie riski. - Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu. - Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības. - Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām gāzes sadedzināšanas iekārtām vai citu kurināmo. - Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (vismaz vienu reizi mēnesī), jebkurā gadījumā ievērojot to, kas ir

Skaidri uzrādīts tehniskās apkopes instrukcijās. Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas normu neievērošana izraisa ugunsgrēku riskus.

• Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem nosūcēja. Spuldzes nomaiņai izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā. Atklātas uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tāpēc no tā jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic uzraugot, lai izvairītos no pārkaršanas un eļļas degšanas.

UZMANĪBU! Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ēdiena gatavošanu.

• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāpieņem, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kuras izmanto gāzi vai citu kurināmo.
• Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriskā trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem. Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā.
• Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

UZMANĪBU!

• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem var izraisīt elektriska apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas

automātiski.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests pareizā veidā, lietotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā ar mājas atkritumiem, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, ievērojot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izmantošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotas izmantošanas servisā vai veikalā, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu, un atstājiet to ieslēgtu dažas minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet ventilācijas sistēmas maksimālo diametru, kas norādīts ārā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi caur izvadīšanas cauruli, kas ir piestiprināta pie atloksavienojuma.

UZMANĪBU!

Evakuācijas caurule nav dota līdzi, un tā ir jāiegādājas.

Izvadīšanas caurules diametram ir jābūt vienādam ar savienošanas gredzena diametru.

UZMANĪBU!

Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.

Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un atverumiem ar diametru, kas ir vienāds ar gaisa izejas

diametram (savienošanas atloks).

Izmantot garu cauruli, pēc iespējas mazāku. Izmantot cauruli ar pēc iespējas mazāk locījumiem (locījuma maksimālais leņķis: 90°). Izvairīties no caurules diametra straujām izmaiņām.

Uzmanību! Ja gaisa nosūcējam ir ogles filtrs, tam ir jābūt noņemtam.

Filtrējošā versija

Iesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildu filtrēšanas sistēmu uz aktīvo ogļu pamata.

Uzmanību! Ja gaisa nosūcējam nav ogles filtra, tam ir jābūt pasūtītam un ierīkotam pirms izmantošanas.

Ierīkošana

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētās virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskais pieslēgums

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc instalēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tiešā pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc instalēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārsprieguma kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

UZMANĪBU!

Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbosanos, vienmēr pārbaudīt, ka tīkla kabelis ir ierīkots pareizi. Gaisa nosūcējam ir īpaša barošanas caurule; caurules bojāšanas gadījumā pieprasīt to tehniskās apkalpošanas servisam.

Ierīkošana

Pirms uzsākt ierīkošanu:

• Pārbaudīt, vai iegādātajam produktam ir piemēroti izmēri izvēlētajai ierīkošanas zonai. Noņemt aktīvās ogles filtru(s), ja tādi ir piegādāti ar ierīci (skat. attiecīgu paragrāfu). Tam/tiem ir jābūt montētam/tiem atpakaļ, tikai ja Jūs vēlaties izmantot gaisa nosūcēju filtrācijas versijā.
• Pārbaudīt, vai gaisa nosūcējā nav (transportēšanas dēļ) pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas utt.), gadījumā, ja tas tā ir, tie ir jāizņem un jāsaglabā.

Šim gaisa nosūcēja tipam ir jābūt ievietotam plauktā vai citā balstā.

Darbība

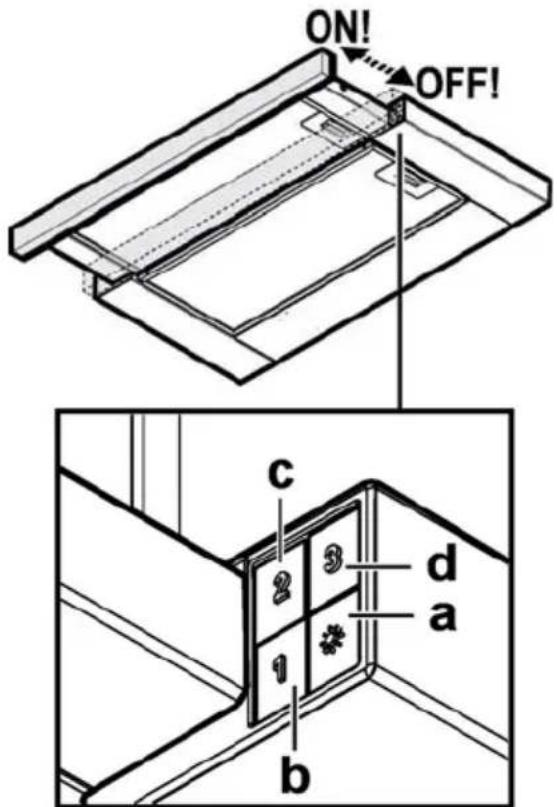

Izmantot taustiņus, kuri atrodas uz nosūcēja priekšdaļas, lai ieslēgtu gaismu un iesūkšanas motoru.

a. Gaismas slēdzis ON/OFF. b. Slēdzis OFF/ātrums 1 c. Ātruma 2 izvēle d. Ātruma 3 izvēle

Tehniskā apkalpošana

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT

TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Attēls 10-21

Notur tauku daļiņas, kas tiek veidotas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā tā spējas nemainās.

Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.

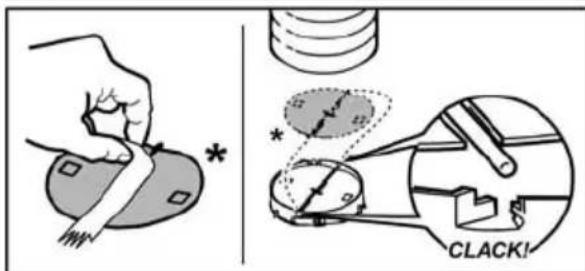

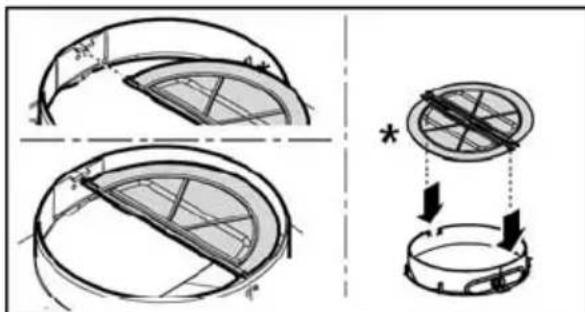

Aktīvo ogļu filtrs (Tikai versijai ar filtru)

Attēls 20

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogļu filtra piesātināšanās notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kārtridžu katru ceturto mēnesi.

Uzmanību! Pirms pieskarties spuldzēm, pārliecinieties, ka tās ir aukstas.

Ja apgaismojums nedarbojas, pārbaudiet, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.

Kā papildu piederums komplektācijā, kas ir uzstādāms, tiek piegādāts dūmu atpakaļgaitas vārsts. Ja uzstādīšanas nosacījumi to paredz (piem.: aizsargu trūkums pret nejaušu gaisa plūsmu ieplūšanas no ārpuses), ievietojiet to atbilstošajā vietā gaisa izplūdes savienojumā pirms dūmu izplūdes caurules uzstādīšanas.
