Tuotetyyppi	Koristeellinen liesituuletin
Merkki	Elica
Malli	Elite 14 LUX 50 BL
Leveys	50 cm
Sähköliitäntä	230 V – 50 Hz
Imutehot	3 nopeutta (1, 2, 3)
Valaistus	LED, 3W E14 -lamppu
Asennustyyppi	Upotettava kaappiin
Käyttöversio	Poistoilmaversiona (ulkoilmaan) tai kiertoilmana (sisäinen kierrätys)
Turvaetäisyys	50 cm (sähköliesi) / 65 cm (kaasu- tai yhdistelmäliesi)
Rasvasuodatin	Metallinen, pestävä kuukausittain (käsin tai astianpesukoneessa)
Hiilisuodatin (kiertoilma)	Vaihdettava 4 kuukauden välein (ei puhdistettava)
Lamppujen vaihto	LED 3W max, E14, saataville ritilän irrottamisen jälkeen
Ulkopinnan puhdistus	Kostea liina ja neutraali nestemäinen pesuaine (ei hankausaineita tai alkoholia)
Turvallisuusstandardit	EN/IEC 60335, 61591, 60704 -standardien mukainen
Kierrätys	Noudattaa WEEE-direktiiviä 2012/19/EU

Usein kysytyt kysymykset - Elite 14 LUX 50 BL ELICA

Kuinka asentaa Elica Elite 14 LUX 50 BL -liesituuletin?

Asennuksen saa suorittaa vain ammattitaitoinen asentaja. Noudata vähimmäisetäisyyksiä: 50 cm sähköliesille, 65 cm kaasuliesille. Käytä mukana toimitettuja ruuveja ja varmista, että poistoputken (ei mukana) halkaisija on sama kuin liitoslaipan. Kytke liesituuletin verkkovirtaan vasta asennuksen jälkeen.

Mikä on vähimmäisetäisyys liesituulettimen ja keittotason välillä?

Vähimmäisetäisyys keittoastioiden tuen ja liesituulettimen alaosan välillä on 50 cm sähköliesille ja 65 cm kaasu- tai yhdistelmäliesille. Jos keittolaitteen ohjeissa määrätään suurempi etäisyys, noudata sitä.

Kuinka puhdistaa liesituulettimen rasvasuodattimet?

Metalliset rasvasuodattimet on puhdistettava vähintään kerran kuukaudessa. Voit pestä ne käsin miedolla pesuaineella tai astianpesukoneessa alhaisessa lämpötilassa lyhyellä ohjelmalla. Pesu saattaa haalistaa suodattimen, mutta se ei vaikuta tehokkuuteen. Irrota vetämällä jousikahvasta.

Milloin hiilisuodatin on vaihdettava?

Kiertoilmaversion hiilisuodatin on vaihdettava viimeistään 4 kuukauden välein. Sitä ei voi puhdistaa eikä regeneroida. Kyllästyminen riippuu käyttötiheydestä ja rasvasuodattimen puhdistuksen säännöllisyydestä.

Kuinka vaihtaa liesituulettimen LED-lamppu?

Irrota liesituuletin ensin verkkovirrasta. Varmista, että lamppu on kylmä. Irrota imuritilä vetämällä liukuvaa osaa. Vaihda viallinen lamppu LED 3W max, E14 -kantaiseen lamppuun. Katso tarkemmat tiedot ILCOS D -ohjeesta (kohta '1d'). Asenna ritilä takaisin.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista ensin sähköliitäntä: onko liesituuletin kytketty? Onko katkaisija päällä? Jos valaistus ei toimi, varmista, että lamppu on kunnolla paikallaan. Jos ongelma jatkuu, ota yhteys huoltopalveluun.

Voiko liesituuletinta käyttää kiertoilmaversiossa?

Kyllä, liesituuletinta voidaan käyttää kiertoilmaversiona. Tätä varten on asennettava aktiivihiilisuodatin (mukana mallista riippuen tai ostettava erikseen). Poistoilmaversiossa tämä suodatin on poistettava.

Millaista lamppua käytetään vaihdossa?

Käytä ainoastaan 3W enintään LED-lamppuja, E14-kanta. Muuntyyppisten lamppujen käyttö voi vahingoittaa liesituuletinta tai aiheuttaa palovaaran.

Kuinka irrottaa rasvasuodattimet?

Metallirasvasuodattimen irrottamiseksi vedä jousikahvasta, joka sijaitsee liesituulettimen alla. Suodatin irtoaa helposti. Puhdista se ja aseta takaisin paikalleen napsauttamalla se kiinni.

Mitä tehdä liesituulettimen toimintahäiriössä?

Ongelman sattuessa tarkista perusasiat: virransyöttö, likaiset suodattimet, lamppu. Jos ongelma jatkuu, älä yritä korjata itse. Ota yhteys valtuutettuun huoltopalveluun tai ammattitaitoiseen asentajaan.

KÄYTTÖOHJE Elite 14 LUX 50 BL ELICA

FI Asennus- ja käyttöohjeet

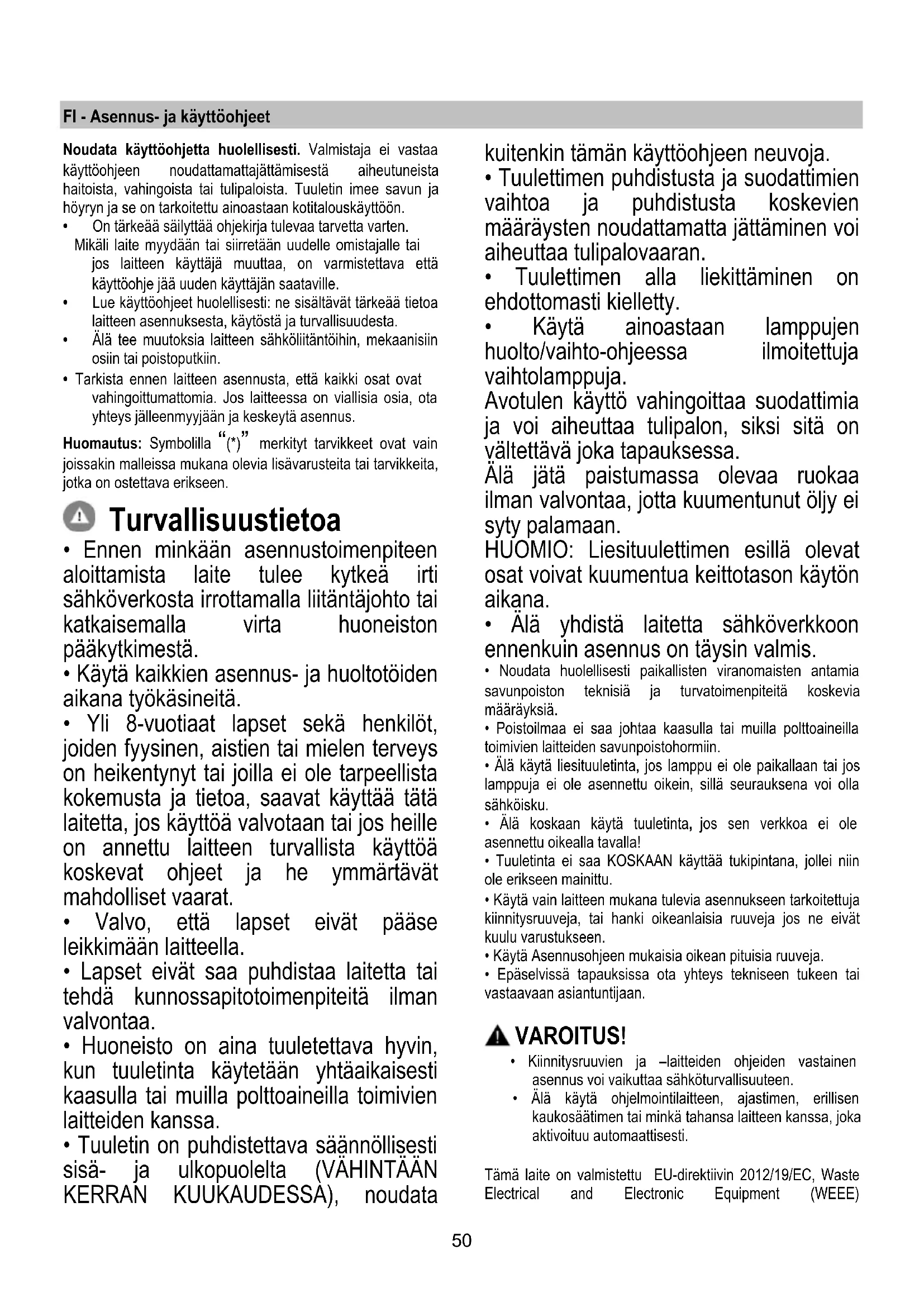

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä vaihtuu, on varmistettava, että käyttöohje jää uuden käyttäjän saataville. Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomautus: Symbolilla (^*) merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.
• Valvo, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa. Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata

kuitenkin tämän käyttöohjeen neuvoja.

• Tuulettimen puhdistusta sekä suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty. Käytä ainoastaan lamppujen huolto-/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennen kuin asennus on täysin valmis.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä. - Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin. - Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku. - Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla! - Tuuletinta ei saa KOSKAAN käyttää tukipintana, jolle ei ole erikseen mainittu. - Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen. Käytä Asennusohjeen mukaisia oikean pituisia ruuveja. - Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

• Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste

mukaisesti. Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympäristölle ja ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua nopeutta vain erityistarpeessa. Vaihda aktiivihiilisuodatin, kun haluat säilyttää hyvän hajunpoistotehokkuuden. Puhdista rasvasuodatin, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimihalkaisijaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäilmaa kierrättäen.

Imurimalli

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälipassa). Käytä mahdollisimman lyhyttä putkea. Käytä putkea, jossa on mahdollisimman vähän mutkia (

max taivutus: 90°

Älä tee suuria muutoksia putkiston alueella.

Huomio! Jos tuulettimessa on hiilisuodatin, se on poistettava.

Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihiilisuodatinjärjestelmä.

Huomio! Jos tuulettimessa ei ole hiilisuodatinta, se on tilattava ja asennettava ennen tuulettimen käyttöä.

Asennus

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50 cm sähköliesien osalta ja 65 cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassa olevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan, että laite saadaan kokonaan irti sähköverkosta. Jos ylijänniteluokka on III, asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat, että se toimii oikein.

Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

• Tarkista, että hankittu laite mahtuu sille varattuun paikkaan.
• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet, jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain, jos tuuletinta halutaan käyttää suodatinversiona.
• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms. sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.

Tämän tyyppinen liesituuletin tulee upottaa seinäkaappiin tai muuhun tukeen.

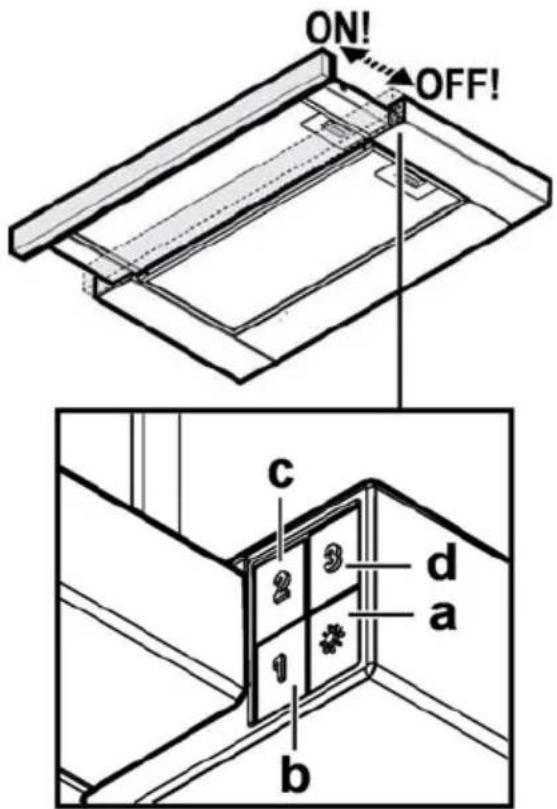

Toiminta

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa.

a. ON/OFF-valokatkaisija b. OFF-katkaisija/nopeus 1 c. Nopeuden 2 valitsin d. Nopeuden 3 valitsin

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuva. 10-21

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 20

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodattimen kyllästyminen tapahtuu pidemmän käytön jälkeen

riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein.

Sitä ei voi pestä eikä käyttää uudestaan.

Irrota rasvasuodatin.

Aseta hiilisuodatin molemmille puolille ja kiinnitä se tuulettimeen.

Aseta rasvasuodatin takaisin paikalleen.

Lamppujen vaihto

Irrota laite sähköverkosta.

Huomio! Tarkista, että lamput eivät ole kuumia ennen kuin kosket niihin.

Poista kokonaan ulosvedettävä laatikko.

Irrota suodatinverkko, jotta pääset käsiksi lamppuihin.

Vaihda vaurioitunut lamppu.

Käytä ainoastaan LED-lamppuja, joiden teho on enintään 3 W ja joiden kanta on E14.

Jos haluat lisätietoja, lue liitteenä oleva lehtinen "ILCOS D" (aakkosnumeroinnin sijainti on "1d").

Laita suodatinverkko takaisin paikalleen.

Jos valaistus ei toimi, tarkista, että lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.

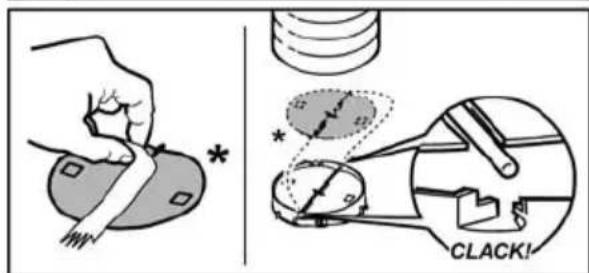

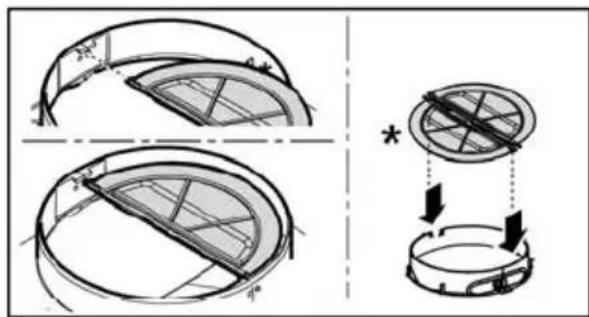

Ei kaikissa tuotteissa:

Savujen vastaventtiili toimitetaan lisävarusteena. Jos asennusolosuhteet edellyttävät sen käyttöä (esimerkiksi siinä tapauksessa, että puuttuu suojaus ulkopuolisten ilmavirtausten sisäänpääsyn varalta), vastaventtiili on asennettava paikoilleen ilmanpoistoliittimen sisälle ennen savujen poistoputken asentamista.

Yhdistä liesituuletin valjaiden ja seinän ilmanvaihtoaukkoihin, joiden halkaisija on sama kuin liesituulettimen ilmanvaihtoaukon (liitosrenkaan) halkaisija.

Aseta uusi suodatin kummallekin kyljelle ja kiinnitä liesituulettimen kylkeen.

Pane rasvafiltrit takaisin.

Polttimoiden vaihtaminen
