Typ produktu	Dekoratívna kuchynská odsávačka pár
Značka	Elica
Model	Elite 14 LUX 50 BL
Šírka	50 cm
Elektrické napájanie	230 V – 50 Hz
Rýchlosti odsávania	3 rýchlosti (1, 2, 3)
Osvetlenie	LED, žiarovka 3W E14
Typ montáže	Zabudovateľné do skrinky
Verzia použitia	Odsávacia (vonkajšie odvádzanie) alebo filtračná (vnútorný recykl)
Minimálna bezpečnostná vzdialenosť	50 cm (elektrický sporák) / 65 cm (plynový alebo kombinovaný sporák)
Tukový filter	Kovový, umývateľný mesačne (ručne alebo v umývačke riadu)
Uhlíkový filter (recyklácia)	Treba vymeniť každé 4 mesiace (nečistiteľný)
Výmena žiarovky	LED 3W max, E14, prístupná po odstránení mriežky
Vonkajšie čistenie	Vlhkou handričkou a neutrálnym tekutým detergentom (bez abrazív ani alkoholu)
Bezpečnostné normy	V súlade s EN/IEC 60335, 61591, 60704
Recyklácia	Rešpektuje smernicu WEEE 2012/19/EÚ

Často kladené otázky - Elite 14 LUX 50 BL ELICA

Ako nainštalovať odsávačku Elica Elite 14 LUX 50 BL?

Inštaláciu by mal vykonať kvalifikovaný odborník. Dodržujte minimálne vzdialenosti: 50 cm pre elektrickú varnú dosku, 65 cm pre plynovú dosku. Použite dodané skrutky a uistite sa, že odvodné potrubie (nie je súčasťou dodávky) má rovnaký priemer ako príruba. Odsávačku zapojte až po kompletnej inštalácii.

Aká je minimálna vzdialenosť medzi odsávačkou a varnou doskou?

Minimálna vzdialenosť medzi podperou nádob a najnižšou časťou odsávačky je 50 cm pre elektrické sporáky a 65 cm pre plynové alebo kombinované sporáky. Ak pokyny vášho varného zariadenia uvádzajú väčšiu vzdialenosť, dodržujte ju.

Ako čistiť tukové filtre odsávačky?

Kovové tukové filtre by sa mali čistiť aspoň raz za mesiac. Môžete ich umyť ručne neagresívnym detergentom alebo v umývačke riadu pri nízkej teplote a krátkom cykle. Umývanie v umývačke môže filter odfarbiť, ale neovplyvní to jeho účinnosť. Na demontáž potiahnite pružinovú rukoväť.

Kedy treba vymeniť uhlíkový filter?

Uhlíkový filter, používaný v recyklačnom režime, treba vymeniť najneskôr každé 4 mesiace. Nedá sa čistiť ani regenerovať. Nasýtenie závisí od frekvencie používania a pravidelnosti čistenia tukového filtra.

Ako vymeniť LED žiarovku odsávačky?

Najskôr odpojte odsávačku od elektrickej siete. Uistite sa, že žiarovka je studená. Demontujte saciu mriežku potiahnutím zásuvky. Vymeňte chybnú žiarovku za LED 3W max, objímka E14. Podrobnejšie informácie nájdete v návode ILCOS D (pozícia '1d'). Nasaďte späť mriežku.

Čo robiť, ak sa odsávačka nezapína?

Skontrolujte najskôr elektrické napájanie: je odsávačka zapojená? Je istič zapnutý? Ak osvetlenie nefunguje, uistite sa, že je žiarovka správne vložená v objímke. Ak problém pretrváva, kontaktujte zákaznícky servis.

Môžeme odsávačku používať v recyklačnom režime?

Áno, odsávačku je možné používať ako filtračnú s vnútorným recyklom. Na to musíte nainštalovať filter s aktívnym uhlím (dodáva sa podľa modelu alebo je potrebné ho dokúpiť). V odsávacom režime musí byť tento filter odstránený.

Aký typ žiarovky použiť na výmenu?

Používajte výhradne LED žiarovky s maximálnym výkonom 3W a objímkou E14. Použitie iných typov žiaroviek by mohlo poškodiť odsávačku alebo spôsobiť riziko požiaru.

Ako demontovať tukové filtre?

Na demontáž kovového tukového filtra potiahnite pružinovú uvoľňovaciu rukoväť umiestnenú pod odsávačkou. Filter sa potom ľahko vyberie. Po vyčistení ho vložte späť zacvaknutím.

Čo robiť v prípade poruchy odsávačky?

V prípade problému skontrolujte základné veci: napájanie, zanesené filtre, žiarovku. Ak problém pretrváva, nepokúšajte sa o opravu sami. Kontaktujte autorizovaný servis alebo kvalifikovaného odborníka.

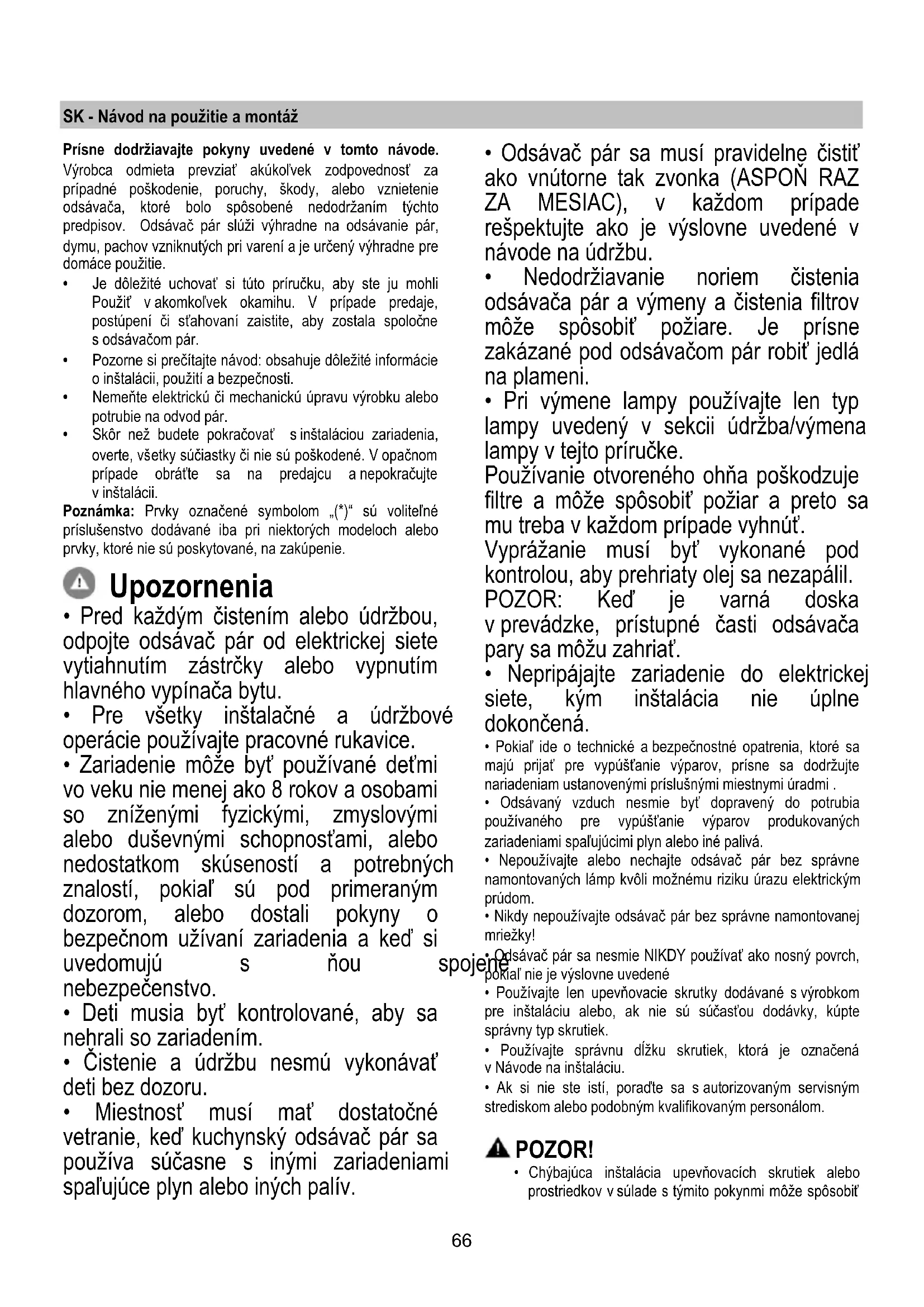

NÁVOD NA OBSLUHU Elite 14 LUX 50 BL ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby dostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom _n()ⁿ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo.
• Deti musia byť kontrolované, aby sa nehrali so zariadením.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru. Miestnosť musí mať dostatočné vetranie, keď kuchynský odsávač pár sa používa súčasne s inými zariadeniami spalujúcimi plyn alebo iných palív.
• Odsávač pár sa musí pravidelne čistiť ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte, ako je výslovne uvedené v návode na údržbu. Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiar. Je prísne zakázané pod odsávačom pár robiť jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, a preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil. POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pár sa môžu zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov zariadeniami spalujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené.

• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť

• Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, používateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtr), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtr), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privedením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pary použiť v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Pozor! Ak odsávač pary nie je vybavený uhlíkovým filtrom, ten musí byť objednaný a namontovaný ešte pred použitím.

Montáž

Minimálna vzdialenosť medzi podperou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia ako 50 cm v prípade elektrických sporákov, 65 cm v prípade plynových alebo kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varneho zariadenia na plyn odporúča väčšiu vzdialenosť, je potrebné sa týmito pokynmi riadiť.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade s pravidlami inštalácie.

UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

Montáž

Pred začatím inštalácie:

• Skontrolujte, či má zakúpený výrobok vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/filtre s aktívnym uhlím - ak sa dodávajú (viď príslušný odsek). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so skrutkami, záruky atď.), prípadne ich vyberte a uschovajte.

Tento typ digestora musí byť vstavaný do závesnej skrinky alebo do inej podpory.

Činnosť

Odsávač pár je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

a. Vypínač svetla ON/OFF. b. Vypínač svetla OFF/rýchlosť 1 c. Voľba rýchlosti 2 d. Voľba rýchlosti 3

Údržba

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 10-21

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom používaní, t. j. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.

Vyberte tukový filter.

Priložte na každú stranu filter s uhlíkom a zaveste ho na digestor.

Vložte opäť tukové filtre.

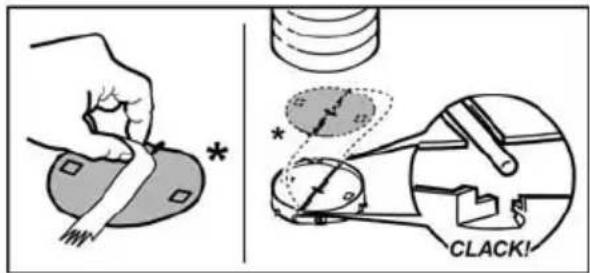

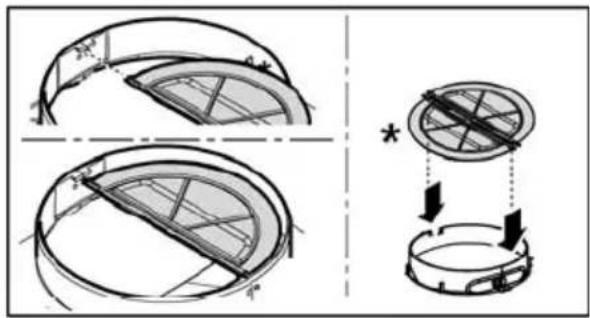

Výmena žiaroviek

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Aby sa pristúpilo k miestu žiarovky, vyberte odsávaciu mriežku. Vymeňte poškodenú žiarovku.

Namontujte naspäť mriežku.

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis, overte správne nasadenie žiaroviek do sedla.

Ako voliteľné príslušenstvo sa vo výbave dodáva spätný ventil dymov. Ak sa to v montážnych podmienkach považuje za potrebné (napr. ak chýbajú ochranné kryty proti náhodnému opätovnému vniknutiu prúdov vzduchu zvonku), vložte ho do príslušného sedla vnútri pripojky výstupu vzduchu ešte pred montážou vypúšťacej trubky dymov.
