Produkttyp	Dekorativ köksfläkt
Varumärke	Elica
Modell	Elite 14 LUX 50 BL
Bredd	50 cm
Strömförsörjning	230 V – 50 Hz
Sugsteg	3 hastigheter (1, 2, 3)
Belysning	LED, lampa 3W E14
Monteringstyp	Inbyggbar i skåp
Användningsversion	Utsugande (extern avluftning) eller filtrerande (intern recirkulation)
Minsta säkerhetsavstånd	50 cm (elspis) / 65 cm (gasspis eller kombinationsspis)
Fettfilter	Metall, rengörs månadsvis (för hand eller diskmaskin)
Kol filter (recirkulation)	Ersätts var 4:e månad (kan inte rengöras)
Byte av lampa	LED 3W max, E14, åtkomlig efter borttagning av gallret
Utvändig rengöring	Fuktig trasa och neutralt flytande rengöringsmedel (inga slipmedel eller alkohol)
Säkerhetsstandarder	Uppfyller EN/IEC 60335, 61591, 60704
Återvinning	Följer WEEE-direktivet 2012/19/EU

Vanliga frågor - Elite 14 LUX 50 BL ELICA

Hur installerar man Elica Elite 14 LUX 50 BL köksfläkten?

Installationen ska utföras av en kvalificerad fackman. Observera minimiavstånden: 50 cm för elspis, 65 cm för gasspis. Använd medföljande skruvar och se till att avluftningskanalen (medföljer ej) har samma diameter som anslutningsflänsen. Anslut inte fläkten förrän installationen är klar.

Vilket är minimiavståndet mellan fläkten och spisen?

Minsta avstånd mellan kärlstödet och fläktens lägsta del är 50 cm för elspisar och 65 cm för gasspisar eller kombinationsspisar. Om din spis instruktioner anger ett större avstånd, följ dessa.

Hur rengör man fläktens fettfilter?

Metallfettfiltren ska rengöras minst en gång i månaden. Du kan tvätta dem för hand med ett skonsamt rengöringsmedel eller i diskmaskin på låg temperatur och kort program. Diskmaskinstvätt kan missfärga filtret men påverkar inte effektiviteten. För demontering, dra i fjäderhandtaget.

När ska kolfiltret bytas?

Kolfiltret, som används i recirkulationsversion, ska bytas ut högst var 4:e månad. Det kan inte rengöras eller återställas. Mättnaden beror på användningsfrekvens och hur regelbundet fettfiltret rengörs.

Hur byter man fläktens LED-lampa?

Koppla först bort fläkten från elnätet. Se till att lampan är kall. Ta bort sugallret genom att dra ut lådan. Byt ut den defekta lampan mot en LED lampa 3W max, sockel E14. Se ILCOS D-anvisningen för mer detaljer (position '1d'). Sätt tillbaka gallret.

Vad gör jag om fläkten inte startar?

Kontrollera först strömförsörjningen: Är fläkten ansluten? Är jordfelsbrytaren på? Om belysningen inte fungerar, se till att lampan sitter ordentligt i sin hållare. Om problemet kvarstår, kontakta kundtjänst.

Kan fläkten användas i recirkulationsversion?

Ja, fläkten kan användas i filtrerande recirkulationsversion. För detta måste du installera ett aktivt kolfilter (medföljer beroende på modell eller köps separat). I utsugande version måste detta filter tas bort.

Vilken typ av lampa ska användas vid byte?

Använd endast LED lampor på max 3W med sockel E14. Användning av andra typer av lampor kan skada fläkten eller utgöra brandrisk.

Hur tar man bort fettfiltren?

För att ta bort metallfettfiltret, dra i fjäderhandtaget under fläkten. Filtret lossnar lätt. Rengör det och sätt tillbaka det genom att klicka fast det.

Vad gör jag vid funktionsfel?

Vid problem, kontrollera grundläggande saker: strömförsörjning, smutsiga filter, lampa. Om problemet kvarstår, försök inte reparera själv. Kontakta en auktoriserad serviceverkstad eller en kvalificerad fackman.

BRUKSANVISNING Elite 14 LUX 50 BL ELICA

SV Monterings- och bruksanvisningar

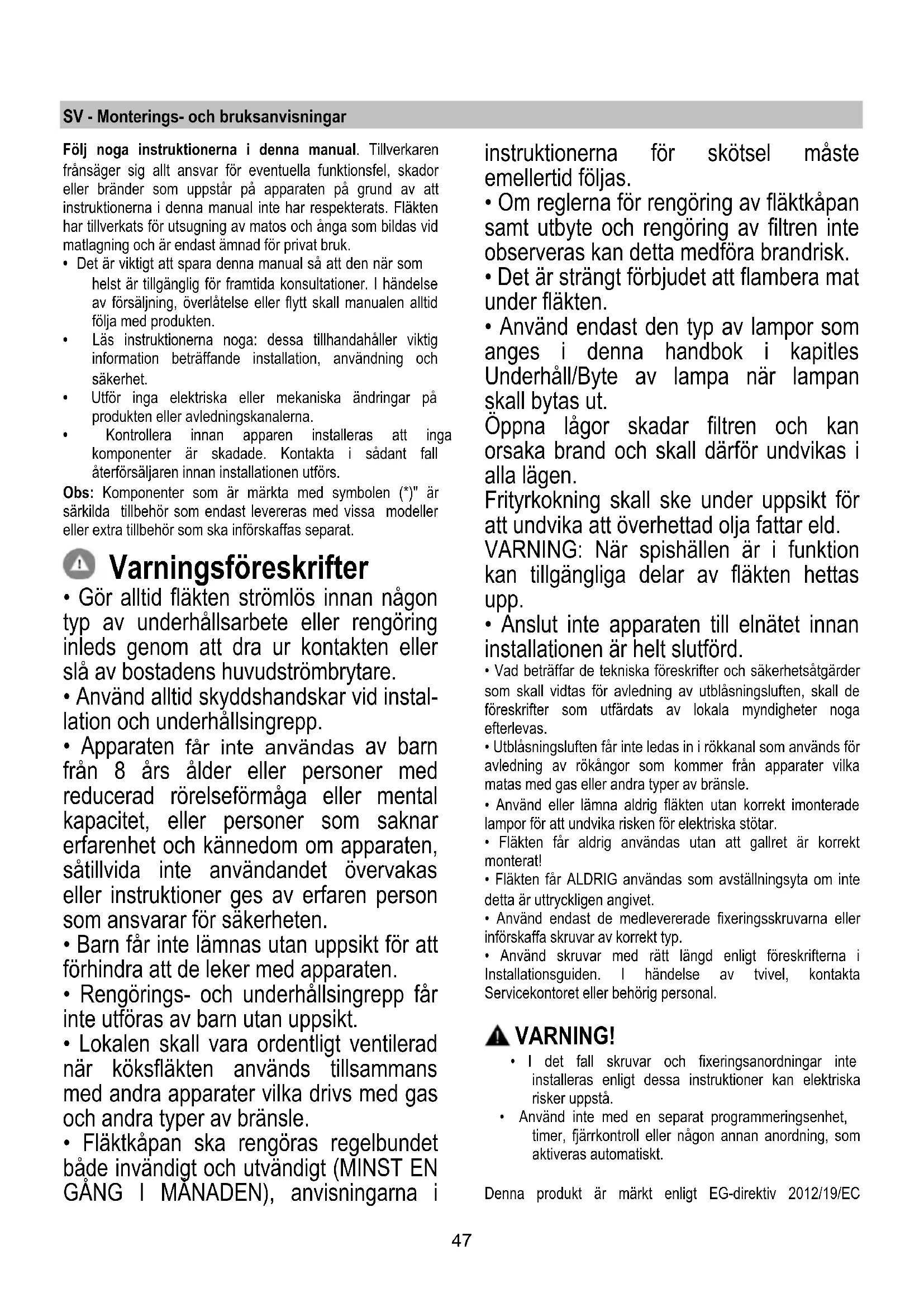

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Obs: Komponenter som är markerade med symbolen (★) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.

Varningsföreskrifter

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. - Apparaten får inte användas av barn från 8 år eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle. Fläktkåpan skall rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i

instruktionerna för skötsel måste emellertid följas.

• Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
• Det är strängt förbjudet att flambera mat under fläkten.
• Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning ska ske under uppsikt för att undvika att överhettad olja fattar eld.

VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd.
• Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.
• Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från apparater vilka matas med gas eller andra typer av bränsle.
• Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar. Fläkten får aldrig användas utan att gallret är korrekt monterat!
• Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC

beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall istället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Frånluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

riangle VARNING!

Avledningsröret medlevereras inte och skall införskaffas separat.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

riangle VARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

Använd så kort rör som möjligt. Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna är 90 grader). Undvik stora skillnader i rörets tvärsnittsarea.

Varning! Om fläkten är utrustad med ett kolfilter, skall detta avlägsnas.

Filterrande version

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Varning! Om fläkten inte är utrustad med ett kolfilter, skall ett sådant beställas och monteras innan fläkten kan sättas i bruk.

Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger att större avstånd skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

VARNING!

Kontrollera innan fläktens krets ansluts till nätspänningen att den fungerar korrekt och är korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta därför vår tekniska servicekontor om kabeln skadats.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen. Ta ur det/de aktiva kolfiltret/filtren om sådana är medlevererade (se även den härför gällande paragrafen). Denna/dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inuti fläkten (av transportsäl), avlägsna eventuellt och spara.

Denna typ av fläkt skall vara infälld i ett köksskåp eller annan typ av stödstruktur.

Funktion

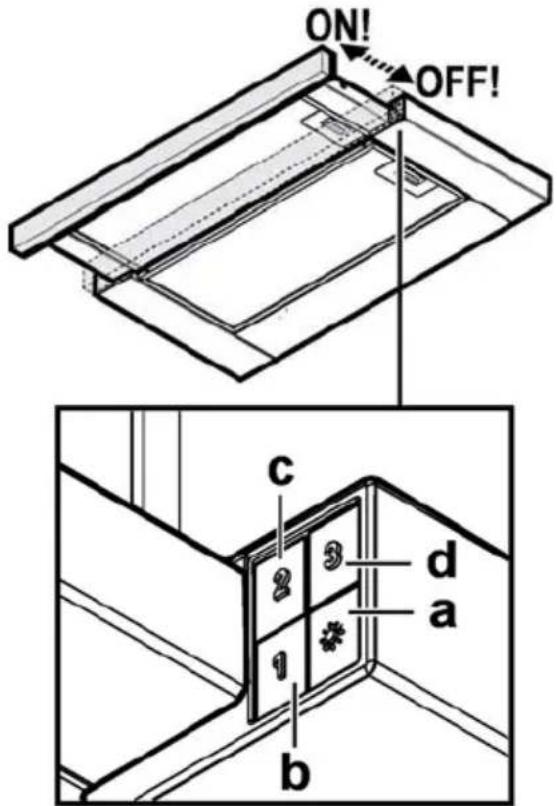

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

a. ON/OFF-strömbrytare för belysning. b. Strömbrytare för OFF/Hastighet 1. c. Val av hastighet 2. d. Val av hastighet 3.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 10-21

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 20

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mattas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla förhållanden nödvändigt att ersätta kolfilterpatronen minst var 4:e månad.

Filtret kan INTE rengöras eller återanvändas.

Avlägsna fettfiltret.

Applicera det laterala kolfiltret och haka fast det på fläkten.

Sätt tillbaka fettfiltret.

Byte av lampor

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Dra ut den utdragbara lådan helt.

Avlägsna utsugningsgallret för att göra lamphuset åtkomligt.

Byt ut den skadade lampan.

Använd endast LED-lampor med max 3W-E14. För ytterligare detaljer, konsultera den bifogade broschyren "IL COS D" (alfanumerisk position "1d").

Montera tillbaka gallret.

Om belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sina sätan innan ni kontaktar det tekniska servicekontoret.

ENDAST för vissa produkter:

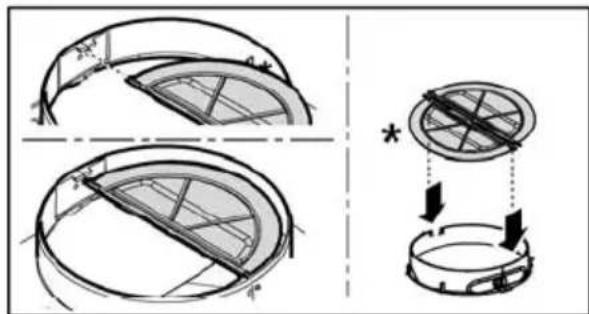

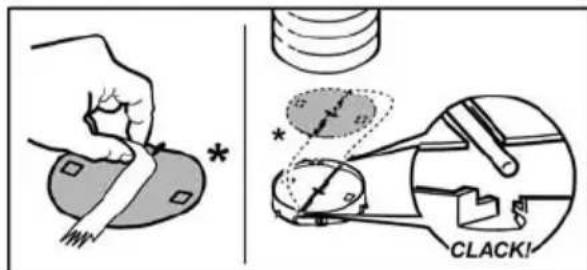

Som alternativt tillbehör medföljer, att installera, en rökbackventil. Om det är nödvändigt för installationsvillkoren (t.ex.: avsaknad av skydd mot oavsiktligt luftdrag utifrån), för in den i det därför avsedda utrymmet i kopplingen för luftutsläpp innan du installerar rökavloppsröret.

Kolfilter (endast med recirkulering av luften) Fig. 20
