Produkto tipas	Dekoratyvinis gartraukis
Prekės ženklas	Elica
Modelis	Elite 14 LUX 50 BL
Plotis	50 cm
Elektros maitinimas	230 V – 50 Hz
Siurbimo greičiai	3 greičiai (1, 2, 3)
Apšvietimas	LED, lemputė 3W E14
Montavimo tipas	Įmontuojama į baldą
Naudojimo versija	Ištraukiamoji (išorinis išmetimas) arba filtruojamoji (vidinis recirkuliavimas)
Minimalus saugos atstumas	50 cm (elektrinė viryklė) / 65 cm (dujinė arba mišri viryklė)
Riebalų filtras	Metalinis, plaunamas kas mėnesį (rankomis arba indaplovėje)
Anglies filtras (recirkuliacijai)	Keičiamas kas 4 mėnesius (nevalomas)
Lemputės keitimas	LED 3W max, E14, prieinamas nuėmus groteles
Išorinis valymas	Drėgna šluoste ir neutralus skystas ploviklis (neabrazyvinės ir be alkoholio)
Saugos standartai	Atitinka EN/IEC 60335, 61591, 60704
Perdirbimas	Atitinka WEEE direktyvą 2012/19/ES

Dažnai užduodami klausimai - Elite 14 LUX 50 BL ELICA

Kaip sumontuoti gartraukį Elica Elite 14 LUX 50 BL?

Montavimą turi atlikti kvalifikuotas specialistas. Laikykitės minimalių atstumų: 50 cm elektrinei plokštei, 65 cm dujinei plokštei. Naudokite pateiktus varžtus ir įsitikinkite, kad ištraukimo kanalas (nepateiktas) turi tokį patį skersmenį kaip jungiamoji mova. Prijunkite gartraukį tik po visiško sumontavimo.

Koks minimalus atstumas tarp gartraukio ir kaitlentės?

Minimalus atstumas tarp indų atramos ir žemiausios gartraukio dalies yra 50 cm elektrinėms viryklėms ir 65 cm dujinėms arba mišrioms viryklėms. Jei jūsų virimo prietaiso instrukcijose nurodomas didesnis atstumas, laikykitės jo.

Kaip valyti gartraukio riebalų filtrus?

Metaliniai riebalų filtrai turi būti valomi bent kartą per mėnesį. Galite juos plauti rankomis su neagresyviu plovikliu arba indaplovėje žemoje temperatūroje ir trumpu ciklu. Plovimas indaplovėje gali pakeisti filtro spalvą, tačiau tai neturi įtakos jo efektyvumui. Norėdami išimti, patraukite spyruoklinę rankenėlę.

Kada reikia keisti anglies filtrą?

Anglies filtras, naudojamas recirkuliacijos versijoje, turi būti keičiamas ne rečiau kaip kas 4 mėnesius. Jo negalima valyti ar regeneruoti. Pasisotinimas priklauso nuo naudojimo dažnumo ir riebalų filtro valymo reguliarumo.

Kaip pakeisti gartraukio LED lemputę?

Pirmiausia atjunkite gartraukį. Įsitikinkite, kad lemputė atvėsusi. Nuimkite siurbimo groteles traukdami stalčių. Pakeiskite sugedusią lemputę LED 3W max, E14 lizdo lempute. Daugiau informacijos rasite ILCOS D instrukcijoje (padėtis '1d'). Vėl uždėkite groteles.

Ką daryti, jei gartraukis neįsijungia?

Pirmiausia patikrinkite elektros maitinimą: ar gartraukis prijungtas? Ar įjungtas automatinis jungiklis? Jei apšvietimas neveikia, įsitikinkite, kad lemputė tinkamai įstatyta į lizdą. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Ar galima naudoti gartraukį recirkuliacijos režimu?

Taip, gartraukį galima naudoti kaip filtruojamąjį su vidine recirkuliacija. Tam reikia sumontuoti aktyviosios anglies filtrą (pagal modelį pateikiamas arba perkamas atskirai). Ištraukimo versijoje šį filtrą reikia nuimti.

Kokią lemputę naudoti keitimui?

Naudokite tik LED 3W max su E14 lizdu lemputes. Kitų tipų lempučių naudojimas gali sugadinti gartraukį arba sukelti gaisro pavojų.

Kaip išimti riebalų filtrus?

Norėdami išimti metalinį riebalų filtrą, patraukite spyruoklinę atkabinimo rankenėlę, esančią po gartraukiu. Filtras lengvai išsitraukia. Išvalykite jį ir vėl uždėkite užfiksuodami.

Ką daryti, jei gartraukis neveikia?

Iškilus problemai, patikrinkite pagrindinius dalykus: maitinimą, užterštus filtrus, lemputę. Jei problema išlieka, nemėginkite taisyti patys. Kreipkitės į įgaliotąjį techninės priežiūros centrą arba kvalifikuotą specialistą.

NAUDOJIMO INSTRUKCIJA Elite 14 LUX 50 BL ELICA

LT Montavimo ir naudojimosi instrukcija

LV Lietošanas un izmantošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

TR Montaj ve kullanım talimatları

MK Упатство за монтажа и употреба

AR

EN WATCH THE INSTALLATION VIDEO

IT GUARDA IL VIDEO DI INSTALLAZIONE

FR REGARDEZ LA VIDÉO D'INSTALLATION

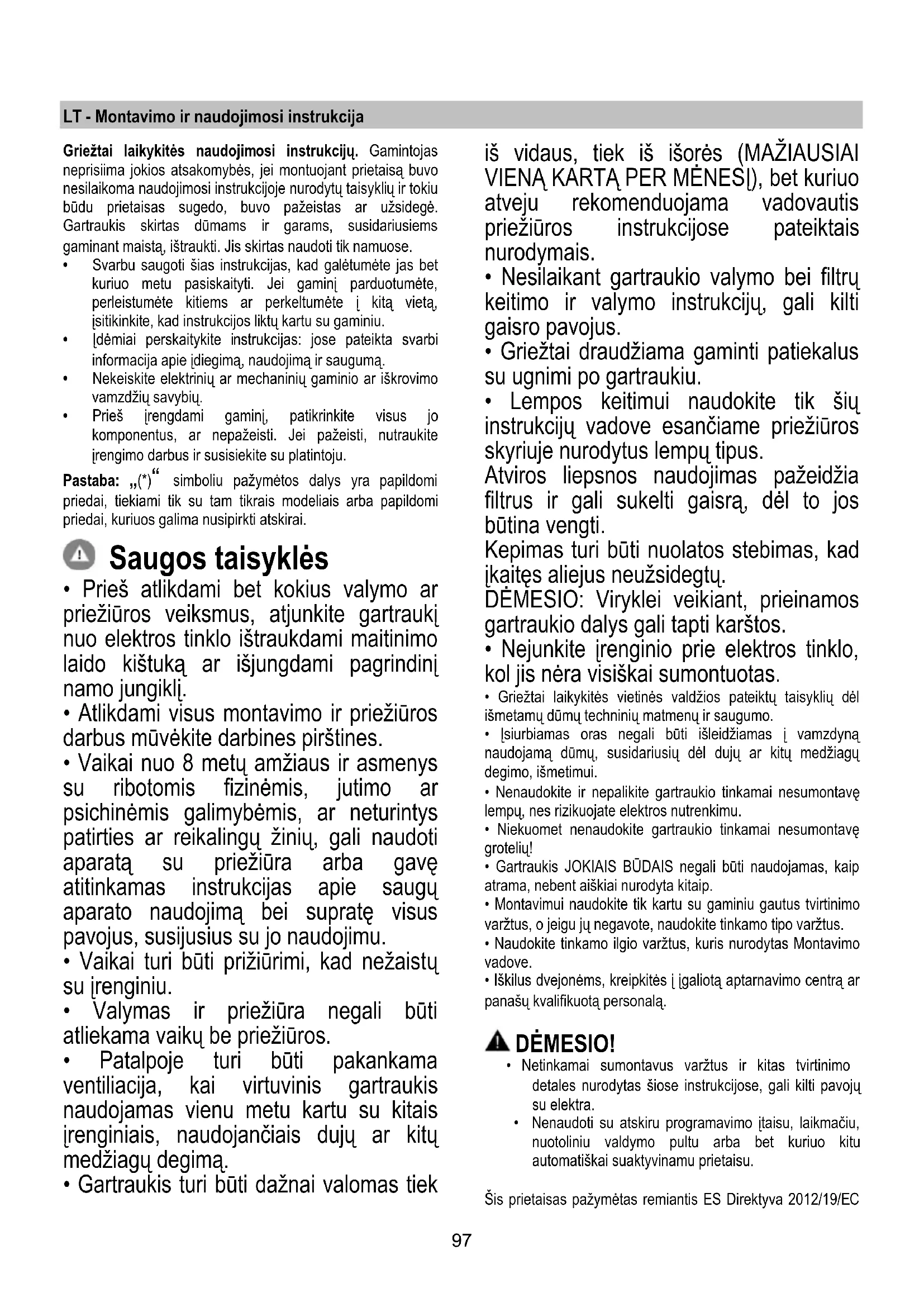

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijose nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vietą, įsitikinkite, kad instrukcijos liktų kartu su gaminiu. - Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą. - Nekeiskite elektrinių ar mechaninių gaminio ar iškvėpimo vamzdžių savybių. - Prieš įrengdami gaminį, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

Pastaba: (^*) " simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklės

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką arba išjungdami pagrindinį namo jungiklį.
• Atlikdami visus montavimo ir priežiūros darbus, mūvėkite darbo pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gave atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekami vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujas ar kitų medžiagų degimą.
• Gartraukis turi būti dažnai valomas tiek

iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.

• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus. Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, dėl to jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.

Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo. - Įsiurbiamas oras negali būti išleidžiamas į vamzdyną, naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui. - Nenaudokite ir nepalikite gartraukio tinkamai nesumontavus lempų, nes rizikuojate elektros nutrenkimu. - Niekuomet nenaudokite gartraukio tinkamai nesumontavus grotelių! - Gartraukis JOKIAIS BŪDAIS negali būti naudojamas kaip atrama, nebent aiškiai nurodyta kitaip. - Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus. - Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove. - Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar panašų kvalifikuotą personalą.

DĖMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales, nurodytas šiose instrukcijose, gali kilti pavojus elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotolinio valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC

dėl elektros ir elektroninės įrangos atliekų (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padės išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, įjunkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsavimo veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugerimo efektyvumą, keiskite anglies filtrą (-us). Kad išlaikytumėte riebalų filtro (-ų) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo įranga

Garai išstumiami į išorę per išmetimo vamzdį, pritvirtintą prie jungės.

DĖMESIO!

Išmetimo vamzdis nepridedamas, jį reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenį.

DĖMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų sienoje, kurių skersmuo atitinka sandarinimo flanšą.

! Naudokite pakankamo ilgio vamzdį.

! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio

nuokrypio kampas - 90°

Stenkitės iš esmės nekeisti vamzdžių sekcijų.

Dėmesio! Jei gaubte yra anglies filtrų, būtinai juos pašalinkite.

Versija su filtru

Prieš patekdamas į kambarį, įtraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviąja anglimi plokštę.

Dėmesio! Jei gaubte nėra anglies filtrų, juos reikia užsakyti ir įmontuoti prieš naudojimą.

Įrengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50 cm, o jei viryklė dujinė ar kombinuota - 65 cm.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko nėra (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DĖMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės į techninės pagalbos centrą dėl kabelio keitimo.

Montavimas

Prieš pradėdami įrengimą:

• Patikrinkite, ar įsigyto gaminio dydis tinka pasirinktai įrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubto filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

Šis gaubtas sukurtas taip, kad būtų patalpintas spintoje ar kitoje atramoje.

Veikimas

Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu

ir šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.

a. Šviesos jungiklis ON/OFF. b. 1 greičio išjungiklis OFF. c. 2 greičio perjungiklis. d. 3 greičio perjungiklis.

Priežiūra

Valymas

Valymui naudokite TIK šluoste, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

10-21 pav.

Anglies filtras prisipildo naudojant jį ilgą laiką, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu

atveju, kapsulę reikia keisti mažiausiai kas keturis mėnesius. NEGALIMA plauti ar regeneruoti.

Nuimkite riebalų filtrus.

Iš abiejų pusių įstatykite anglies filtrus ir pritvirtinkite juos prie gartraukio.

Įstatykite riebalų filtrus į savo vietą.

Lemputių keitimas

Išjunkite prietaisą iš elektros tinklo.

Dėmesio! Prieš liesdami lempas, įsitikinkite, kad jos atvėsusios.

Visiškai ištraukite stalčių.

Norėdami pasiekti lempoms skirtą ertmę, nuimkite ištraukimo groteles.

Pakeiskite sugedusią lemputę.

Naudokite tik daug. E14 3W šviesos diodų lemputes. Norėdami išsamesnių duomenų, žr. pridėtą skrajutę "ILCOS D" (raidinė skaitmeninė padėtis, 1d").

Įdėkite groteles.

Jei apšvietimas neveiks, prieš kviesdami techninę pagalbą, patikrinkite, ar lempas įstatėte teisinga pozicija.

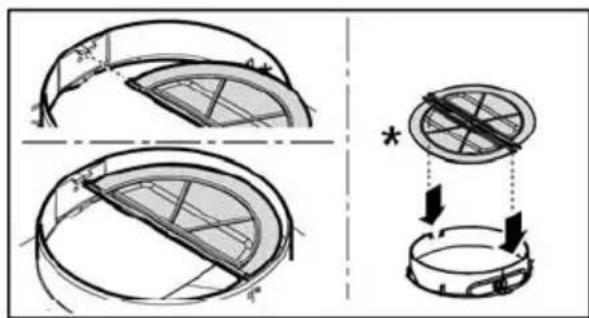

TIK kai kuriuose produktuose:

kaip pasirenkamas priedas kartu tiekiamas dūmų atbulinis vožtuvas, kurį reikia sumontuoti. Jei montavimo sąlygos to reikalauja (pvz., nėra apsaugos nuo atsitiktinio oro srovių patekimo iš išorės), prieš montuodami dūmų išleidimo vamzdį, įdėkite jį į specialų laikiklį oro išleidimo jungties viduje.

TIKAI dažos produktos:
