ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Hobby 1200 GLORIA

• Kaikki pakkausmateriaalit voidaan kierrättää. Pak- kauksen palauttaminen kiertoon säästää raaka-aineita ja vähentää jätteen määrää. Hävitä käyttö- kelvottomat pakkausmateriaalit määräysten mukaisesti. Häiriö Syy Toimenpide Letku on kierreliitos vuotaa Letku on irronnut liitok- sestaan Kiristä mutteri ja suorita painekoe vedellä Suutin ei tuota oikeanlaista kuviota Suutin on osittain tukossa Pikasulkuventtiiliin suo- datin on likainen Puhdista suodatin ja/tai suutin (ks. kuvat 36 - 37) Pumppuvipu on jäykkä Pumpun männän O-ren- kaassa ei ole enää rasvaa Irrota mäntä pumpusta ja rasvaa O- rengas uudelleen (ks. kuvat 38–44) Jos O-rengas on kulunut, vaihda se uuteen. Tuotenro: ks. Lisävarusteet RZ_KRSG_FI.qxp_Text_FI 01.10.18 15:53 Seite 112GR ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ 1 Γενικές πληροφορίες για αυτό το εγχειρίδιο χειρισμού p. 113

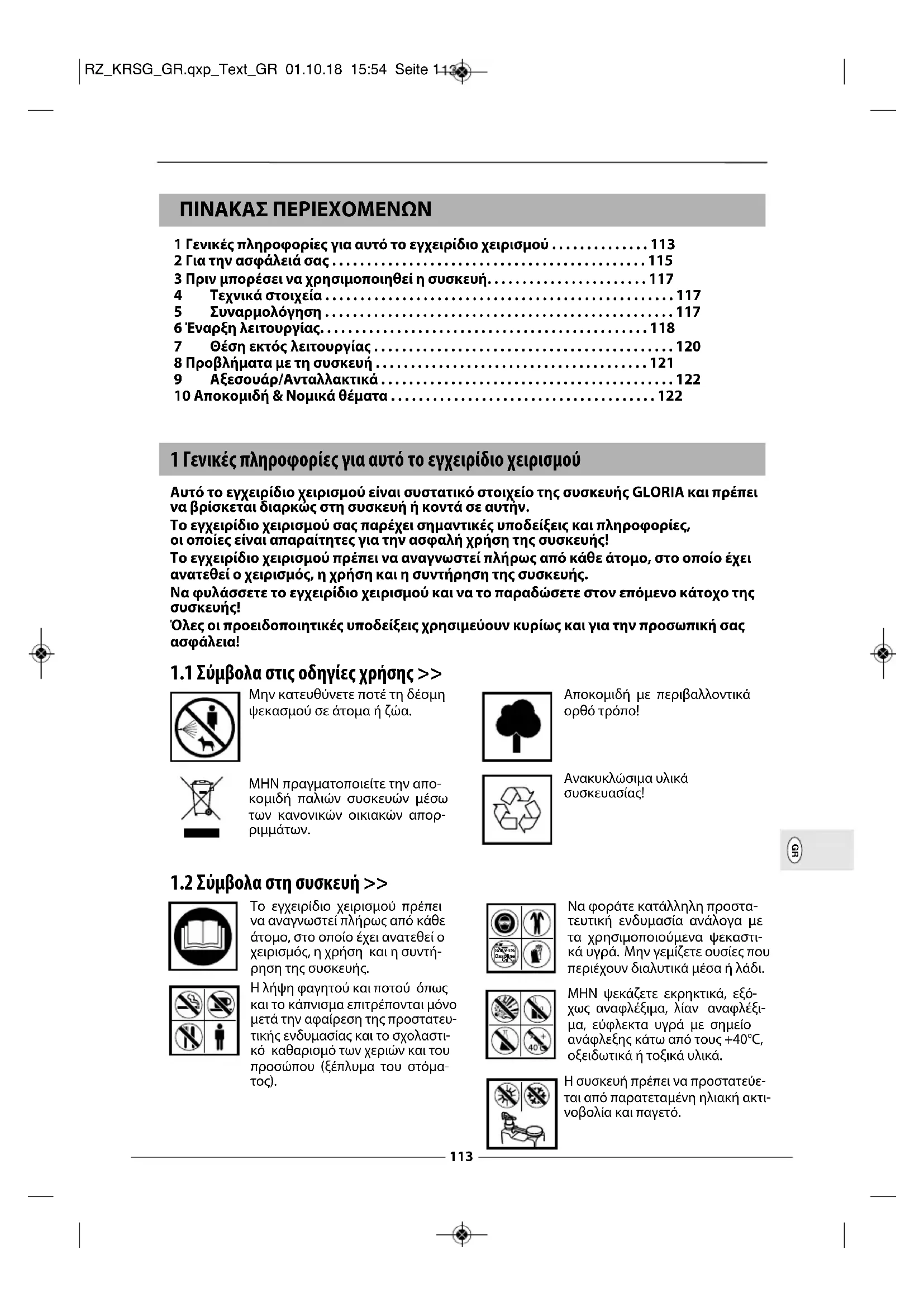

• 2 Για την ασφάλειά σας p. 115
• 3 Πριν μπορέσει να χρησιμοποιηθεί η συσκευή p. 117
• 4 Τεχνικά στοιχεία p. 117
• 5 Συναρμολόγηση p. 117
• 6 Έναρξη λειτουργίας p. 118
• 7 Θέση εκτός λειτουργίας p. 120
• 8 Προβλήματα με τη συσκευή p. 121
• 9 Αξεσουάρ/Ανταλλακτικά p. 122
• 10 Αποκομιδή & Νομικά θέματα 1 Γενικές πληροφορίες για αυτό το εγχειρίδιο χειρισμού Αυτό το εγχειρίδιο χειρισμού είναι συστατικό στοιχείο της συσκευής GLORIA και πρέπει να βρίσκεται διαρκώς στη συσκευή ή κοντά σε αυτήν. Το εγχειρίδιο χειρισμού σας παρέχει σημαντικές υποδείξεις και πληροφορίες, οι οποίες είναι απαραίτητες για την ασφαλή χρήση της συσκευής! Το εγχειρίδιο χειρισμού πρέπει να αναγνωστεί πλήρως από κάθε άτομο, στο οποίο έχει ανατεθεί ο χειρισμός, η χρήση και η συντήρηση της συσκευής. Να φυλάσσετε το εγχειρίδιο χειρισμού και να το παραδώσετε στον επόμενο κάτοχο της p. 122

Όλες οι προειδοποιητικές υποδείξεις χρησιμεύουν κυρίως και για την προσωπική σας

1.1 Σύμβολα στις οδηγίες χρήσης >>

1.2 Σύμβολα στη συσκευή >>

Μην κατευθύνετε ποτέ τη δέσμη ψεκασμού σε άτομα ή ζώα. ΜΗΝ πραγματοποιείτε την απο- κομιδή παλιών συσκευών μέσω των κανονικών οικιακών απορ-

Αποκομιδή με περιβαλλοντικά ορθό τρόπο! Ανακυκλώσιμα υλικά συσκευασίας! Το εγχειρίδιο χειρισμού πρέπει να αναγνωστεί πλήρως από κάθε άτομο, στο οποίο έχει ανατεθεί ο χειρισμός, η χρήση και η συντή- ρηση της συσκευής. Η λήψη φαγητού και ποτού όπως και το κάπνισμα επιτρέπονται μόνο μετά την αφαίρεση της προστατευ- τικής ενδυμασίας και το σχολαστι- κό καθαρισμό των χεριών και του προσώπου (ξέπλυμα του στόμα-

Να φοράτε κατάλληλη προστα- τευτική ενδυμασία ανάλογα με τα χρησιμοποιούμενα ψεκαστι-

Μην γεμίζετε ουσίες που περιέχουν διαλυτικά μέσα ή λάδι. ΜΗΝ ψεκάζετε εκρηκτικά, εξό- χως αναφλέξιμα, λίαν αναφλέξι- μα, εύφλεκτα υγρά με σημείο ανάφλεξης κάτω από τους +40°C, οξειδωτικά ή τοξικά υλικά. Η συσκευή πρέπει να προστατεύε- ται από παρατεταμένη ηλιακή ακτι- νοβολία και παγετό. Solvents Gasoline Oil RZ_KRSG_GR.qxp_Text_GR 01.10.18 15:54 Seite 113114

1.3 Προειδοποιητικές υποδείξεις

Μια προειδοποιητική υπόδειξη αυτού του επιπέδου κινδύνου περιγράφει μία θανάσιμα επικίνδυνη κατάσταση. Εφαρμόζετε πάντοτε τις οδηγίες σε αυτή την προειδο- ποιητική υπόδειξη, για να αποφύγετε σωματικούς κινδύνους ή βαριούς τραυματισμούς. Μια προειδοποιητική υπόδειξη αυτού του επιπέδου κινδύνου περιγράφει μία πιθανώς επικείμενη επικίνδυνη κατάσταση. Εφαρμόζετε πάντοτε τις οδηγίες σε αυτή την προ- ειδοποιητική υπόδειξη, για να αποφύγετε σωματικούς κινδύνους ή βαριούς τραυματισμούς. Μια προειδοποιητική υπόδειξη αυτού του επιπέδου κινδύνου χαρακτηρίζει μία πιθανή επικίνδυνη κατάσταση, η οποία αν δεν αποφευχθεί μπορεί να οδηγήσει πιθανόν σε τραυματισμούς. Εφαρμόζετε πάντοτε τις οδηγίες σε αυτή την προειδοποιητική υπόδειξη, για να αποφύγετε τον κίνδυνο τραυματισμών. Μια προειδοποιητική υπόδειξη αυτού του επιπέδου κινδύνου χαρακτηρίζει ένα πιθανό κίνδυνο, ο οποίος αν δεν αποφευχθεί μπορεί να οδηγήσει πιθανόν σε υλική ζημιά. Εφαρμόζετε πάντοτε τις οδηγίες σε αυτή την προειδοποιητική υπόδειξη για να αποφύγετε υλικές ζημιές. Μια υπόδειξη επισημαίνει τις συμπληρωματικές πληροφορίες ή εικόνες που θα σας διευκολύνουν στο χειρισμό και στην κατανόηση της συσκευής.

1.4 Χρήση σύμφωνα με τον προορισμό >> Αυτή η συσκευή GLORIA είναι μία συσκευή

προστασίας φυτών, η οποία προορίζεται αποκλειστικά για την διασπορά των υγρών φυτοφαρμάκων που έχουν εγκριθεί από την BVL. Η τήρηση του συνημμένου εγχειριδίου χειρισμού είναι προϋπόθεση για την κανονική χρήση της συσκευής. Το εγχειρίδιο χειρισμού περιλαμβάνει επίσης τις συνθήκες λει- τουργίας, συντήρησης και επιδιόρθωσης . Κατά τη διασπορά των φυτοφαρμάκων να λαμβάνετε οπωσ- δήποτε υπόψη τις οδηγίες ασφαλείας/τα μέτρα προστασίας των παρασκευαστών φυτοφαρμάκων. Κίνδυνος λόγω χρήσης που δεν είναι σύμφωνη με τον προορισμό! Από τη συσκευή μπορεί να προκύψουν κίνδυνοι όταν πραγματοποιείται μία χρήση που δεν είναι σύμφωνη με τον προορισμό της. Για αυτό να τηρείτε τις ακόλουθες οδηγίες ασφαλείας:

Να χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον προορισμό της

Να λαμβάνετε υπόψη όλες τις υποδείξεις και πληροφορίες στο εγχειρίδιο χειρισμού.

Εύλογα προβλεπόμενη λανθασμένη χρήση

Η συσκευή δεν είναι κατάλληλη για: - εκρηκτικά, εξόχως αναφλέξιμα, λίαν αναφλέξιμα, καθώς και εύφλεκτα υγρά με σημείο ανάφλε- ξης κάτω από τους +40°C. - οξειδωτικά και τοξικά υλικά - οξέα (pH ≤ 5), αλκάλια (pH ≥ 9) - διαλυτικά υλικά ή υλικά που περιέχουν διαλύτες

- διαβρεκτικά υλικά (τενσίδια), που προκαλούν ή μπορούν να ενισχύσουν τη δημιουργία ρωγμών σε πλαστικά. - υλικά απολύμανσης και εμποτισμού καθώς και ουσίες πάνω από τους +40°C. - πολύ παχύρρευστα, κολλώδη υγρά ή υγρά που αφήνουν κατάλοιπα και τα οποία δεν είναι δυνατό να εκρεύσουν ή να εκπλυθούν τελείως από τη συσκευή. - χρήση στη βιομηχανία τροφίμων ΠΡΟΕΙΔΟΠΟΙΗΣΗ

1.6 Υπόλοιποι κίνδυνοι >> Αυτή η συσκευή αντιστοιχεί στους αναγνωρισμένους κανόνες

της τεχνολογίας και στους σχετικούς όρους ασφαλείας ! Παρόλα αυτά μπορεί κατά τη χρήση της

να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα του χειριστή ή άλλων ατόμων.

να προκύψουν βλάβες στη συσκευή.

να προκύψουν βλάβες σε άλλες υλικές αξίες.

1.7 Περιορισμός ευθύνης >> Θέλουμε να σας επιστήσουμε την προσοχή ότι σύμφωνα με τη

νομοθεσία ευθύνης προϊόντων δεν φέρουμε την ευθύνη για ζημιές που έχουν προκληθεί από τη συσκευή μας, εφόσον η αιτία των ζημιών είναι η μη τήρηση του εγχειριδίου χειρισμού, μία χρήση που δεν είναι σύμφωνη με τον προορισμό της, μία αντικανονική επιδιόρθωση ή δεν έχουν χρησιμοποιηθεί σε μία αντικατάσταση εξαρτημάτων τα αυθεντικά ανταλλακτικά εξαρτήματα και η επιδιόρθωση δεν έχει πραγματοποιηθεί από το τμήμα εξυπηρέτησης πελατών ή ένα εξουσιοδοτημένο εμπειρογνώμονα. Αυτό ισχύει επίσης και για τα αξεσουάρ. 2 Για την ασφάλειά σας Σε αυτό κεφάλαιο θα βρείτε σημαντικές προειδοποιητικές υποδείξεις και οδηγίες ασφα- λείας, που πρέπει να τηρείτε οπωσδήποτε κατά το χειρισμό και τη χρήση της συσκευής.

Βασικές οδηγίες ασφαλείας

Να τηρείτε τις ακόλουθες βασικές οδηγίες ασφα- λείας για τον ασφαλή χειρισμό και την ασφαλή χρήση της συσκευής:

Οι επισκευές σε αυτές τις συσκευές επιτρέπεται να εκτελούνται μόνο από τα σημεία σέρβις. Τα ανταλλακτικά μπορείτε να τα παραγγείλετε από τον ειδικό αντιπρόσωπο. Αν δεν είναι σε απόθεμα, θα σας τα προμηθεύσει όσο το δυνατόν πιο γρήγορα. Αυτή η συσκευή αντιστοιχεί στους αναγνωρισμένους κανόνες της τεχνολογίας και στους σχε- τικούς κανονισμούς ασφαλείας! Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά πάνω από 16 χρονών και επιπλέ- ον από άτομα με μειωμένες φυσικές, αισθητηριακές ή νοητικές ικανότητες ή με έλλειψη εμπειρίας και γνώσεων, αν είναι υπό επιτήρηση ή έχουν εκπαιδευτεί για την ασφαλή χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που μπορεί να προκύψουν. Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από το χρήστη δεν επιτρέπεται να πραγματοποιούνται από παιδιά χωρίς επιτήρηση.

Αυτή η συσκευή δεν επιτρέπεται να χρησιμοποιείται σε περίπτωση κούρασης, ασθένειας ή κάτω από την επίδραση αλκοολούχων ποτών ή άλλων ναρκωτικών ή φαρμάκων.

Να χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον προορισμό της!

Να κρατάτε μακριά από παιδιά και νέους κάτω των 16 ετών τους ψεκαστήρες και τα μέσα ψεκασμού.

Για την αποφυγή ζημιών και κινδύνων λόγω αντικανονικής χρήσης , πρέπει να τηρείται το εγχει- ρίδιο χειρισμού και να φυλάσσεται με προσοχή!

Όταν μεταβιβάζεται η συσκευή σε άλλα άτομα πρέπει να παραδίδεται επίσης και το εγχειρίδιο

Να τοποθετείτε τη συσκευή πάντοτε πάνω σε μία επίπεδη και ίσια επιφάνεια

Ασφαλίζετε τη συσκευή στη διάρκεια της μεταφοράς, ώστε να αποφεύγεται εκροή υγρού ψεκασμού.

Μην αναμιγνύετε περισσότερο πολτό ψεκασμού από ό,τι απαιτείται. Μην χύνετε την υπόλοιπη ποσό- τητα στον οχετό, αλλά αραιώστε με αναλογία 1:10 και ψεκάστε σε καλλιέργειες.

Πριν από κάθε έναρξη λειτουργίας της συσκευής ψεκασμού να ελέγχετε τακτικά τα χειριστήρια που είναι υπό πίεση/από τα οποία διέρχεται υγρό καθώς και τη βαλβίδα ασφαλείας ως προς την απρο- βλημάτιστη κατάσταση και τη λειτουργία. Να προσέχετε ιδιαίτερα τη στεγανότητα της βιδωτής ένω- σης και τις βιδωτές συνδέσεις. Να ελέγχετε το υλικό ως προς σχηματισμό ρωγμών, ψαθυρότητα και διάβρωση. Σε περίπτωση υποψίας ζημιών να θέτετε τη συσκευή αμέσως εκτός λειτουργίας.

Η συσκευή δεν επιτρέπεται να μένει χωρίς επιτήρηση, όσο βρίσκεται σε λειτουργία.

Η συσκευή πρέπει να προστατεύεται από διαρκή ηλιακή ακτινοβολία και παγωνιά.

Συνιστούμε μετά από 2-ετή χρήση οι συσκευές ψεκασμού να υποβάλλονται σε ειδικό ενδελεχή έλεγχο για λόγους ασφαλείας και ιδανικά από τον κατασκευαστή. Απαγορεύεται να εκτελούνται βελτιώσεις στο δοχείο.

Να χρησιμοποιείτε για τη συσκευή μόνο τα αυθεντικά ανταλλακτικά εξαρτήματα και αξεσουάρ της GLORIA.

Μην χρησιμοποιείτε ποτέ χρησιμοποιημένα, τροποποιημένα ή χαλασμένα ανταλλακτικά εξαρ- τήματα / αξεσουάρ!

Η συσκευή έχει μέγιστη διάρκεια ζωής 10 χρόνια.

2.2 Κίνδυνοι για την υγεία

Κίνδυνος θανάτου λόγω πυρκαγιάς και/ή έκρηξης! Από τη λανθασμένη χρήση της συσκευής υπάρχει κίνδυνος θανάτου! Κατά συνέπεια να προσέχετε τις ακόλουθες οδηγίες ασφα-

Κατά τη χρήση επικίνδυνων ουσιών να φοράτε κατάλληλη προστατευτική ενδυμασία, καθώς και προστατευτικά γάντια και μέσα προστασίας της αναπνοής. Αποφύγετε τις πηγές ανάφλεξης στον γύρω χώρο και φροντίζετε για τον καλό αερισμό του χώρου εργασίας.

Δεν επιτρέπεται να εξέρχονται εύφλεκτα μέσα με τη συσκευή. Κατά τη χρήση με τη συσκευή, όπως και με τα φυτοφάρμακα, μπο- ρεί να παρουσιαστούν κίνδυνοι, οι οποίοι πιθανόν να σας τραυματίσουν. Για αυτό να τηρείτε οπωσδήποτε τις οδηγίες ασφαλείας/τα μέτρα προστασίας των παρασκευαστών φυτοφαρμά- κων όπως και τις ακόλουθες οδηγίες ασφαλείας: Τα βουλωμένα ακροφύσια δεν επιτρέπεται να ξεβουλώνονται φυσώντας τα με το στόμα. Κατά το ξεβίδωμα των σωλήνων ψεκασμού μην κατευθύνετε την άκρη κατά πάνω σας. Οι μετατροπές ή βελτιώσεις στη συσκευή δεν επιτρέπεται να πραγματοποιούνται ποτέ χωρίς την έγκριση του κατασκευαστή! Οι διατάξεις ασφαλείας δεν επιτρέπεται ποτέ να γεφυρώνονται, να τροποποιούνται ή και να αφαιρούνται. Κίνδυνος για την υγεία λόγω της επαφής με τα φυτοφάρμακα! Το ψεκαστικό υγρό μπορεί σε περίπτωση εισπνοής, κατάποσης ή αποδοχής από το δέρμα να προ- καλέσει βλάβη στην υγεία. Αν παρουσιαστούν συμπτώματα ή σε περίπτωση αμφιβολίας, τότε αναζητήστε αμέσως ένα γιατρό. Κατά συνέπεια να προσέχετε τις ακόλουθες οδηγίες ασφαλείας:

Να προσέχετε τις οδηγίες ασφαλείας στις ετικέτες των ψεκαστικών υγρών. Να προσέχετε την αναφερόμενη μέγ. συγκέντρωση. Ορισμένα υγρά απαιτούν γυαλιά προστασίας, γάντια προστα- σίας ή άλλα μέτρα προστασίας.

Να ζητάτε πάντα το δελτίο δεδομένων ασφαλείας από τον κατασκευαστή του ψεκαστικού υγρού.

2.3 Κίνδυνος από υλικές ζημιές >>

Σε περίπτωση ακατάλληλης χρήσης μπορεί να παρουσιαστούν υλικές ζημιές στη συσκευή! Για αυτό να τηρείτε τις ακόλουθες οδηγίες

Η συσκευή πρέπει να προστατεύεται από παρατεταμένη ηλιακή ακτινοβολία και παγετό.

Μην αφήνετε τη συσκευή για παρατεταμένο χρονικό διάστημα υπό πίεση.

Η συσκευή δεν πρέπει να φυλάσσεται σε στάβλους λόγω των αμμωνιούχων ατμών (κίν- δυνος ρωγμών στο μπρούντζο), μην γεμίζετε διαλύματα που περιέχουν άζωτο και φωσφορικά άλατα.

Μην φυλάσσετε ψεκαστικά υγρά μέσα στη συσκευή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

3 Πριν μπορέσει να χρησιμοποιηθεί η συσκευή Σε αυτό το κεφάλαιο θα λάβετε πληροφορίες για την κατάσταση παράδοσης.

3.1 Κατάσταση παράδοσης >> Η συσκευή παραδίδεται στην στάνταρ έκδοση ως εξής:

- Πλήρως συνθετική βαλβίδα ταχείας κράτησης με ενσωματωμένη βαλβίδα ρύθμισης πίεσης με

- Σωλήνας ψεκασμού από ορείχαλκο με κοίλο ακροφύσιο - Σωλήνας προέκτασης 0,5 m (τύπος Hobby 1800, Pro 1300/1800) - Δύο ρυθμιζόμενους ιμάντες-ζωστήρες με παραγέμισμα για τον χειριζόμενο μοχλό αντλίας από τη δεξιά και την αριστερή πλευρά (τύπος Hobby 1200) - Δύο ρυθμιζόμενους ιμάντες-ζωστήρες με παραγέμισμα όπως και συμπληρωματική προστασία λεκάνης για τον χειριζόμενο μοχλό αντλίας από τη δεξιά και την αριστερή πλευρά (τύπος Hobby 1800) - Σύστημα μεταφοράς με παραγέμισμα για τον χειριζόμενο μοχλό αντλίας από τη δεξιά και την αρι- στερή πλευρά και συναρμολογούμενη χειρολαβή (τύπος Pro 1300/1800) - Μοχλός αντλίας με υποδοχή σωλήνα ψεκασμού - Δοχείο με διαφανείς οπτικές λωρίδες (έλεγχος ποσότητας πλήρωσης) - 1 x εγχειρίδιο χειρισμού και πληροφορίες προϊόντος Τα εξαρτήματα αξεσουάρ παραδίδονται σε ξεχωριστές συσκευασίες. 4 Τεχνικά στοιχεία Εμβολοφόρος φορητός ψεκαστήρας πλάτης Τύπος Hobby 1200/1800 Τύπος Pro 1300/1800 μεγ. ποσότητα πλήρωσης σε λίτρα: 12/18 13/18 επιτρ. θερμοκρασία λειτουργίας: + 40°C + 40°C Βάρος κενό: 3,45 kg / 4,30 kg 4,00 kg / 4,90 kg Κοίλο ακροφύσιο, γωνία ψεκασμού 55° 55° Ποσότητα παροχής σε πίεση ψεκασμού 1,5 bar: 0,42 l/min 0,42 l/min πίεση ψεκασμού 2,0 bar: 0,49 l/min 0,49 l/min πίεση ψεκασμού 2,5 bar: 0,50 l/min 0,50 l/min Πρώτη ύλη δοχείου: Πολυαιθυλένιο Πολυαιθυλένιο Πρώτη ύλη της αντλίας: Πολυαιθυλένιο Ορείχαλκος Οπή πλέγματος του φίλτρου στη βαλβίδα ταχείας κράτησης: 0,9 mm 0,9 mm Οπή πλέγματος του φίλτρου πλήρωσης: 1 mm 1 mm Υπόλοιπη ποσότητα σε οριζόντια

< 150 ml < 150 ml Ρυθμιζόμενη πίεση στη βαλβίδα ρύθμισης πίεσης: 1,5 - 3 bar 1,5 - 3 bar 5 Συναρμολόγηση

5.1 Ιμάντας ώμου / σύστημα μεταφοράς >>

Εικόνες 1 - 8 Η συσκευή σας είναι εξοπλισμένη ανάλογα με το μοντέλο με ένα ιμάντα ώμου με παραγέμι- σμα ή μία διάταξη μεταφοράς. Οι ιμάντες ώμου μπορούν να συναρμολογηθούν σε όλα τα μοντέλα για αριστερόχειρα ή δεξιόχειρα άτομα ανάλογα με την επιθυμητή θέση χειρισμού του μοχλού αντλίας (αριστερή ή δεξιά πλευρά). Για τα δεξιόχειρα άτομα ο μοχλός αντλίας πρέπει να βρίσκεται αριστερά.

Τύπος Pro 1200 / 1800: ιμάντας ώμου με παραγέμισμα Οδηγήστε τη θηλιά μέσω της μεσαίας διαμήκους οπής. Σπρώξτε το στοιχείο σταθεροποίη- σης στη θηλιά. Τραβήξτε προς τα πίσω τον ιμάντα μέχρι αυτός να ασφαλίσει. Οδηγήστε τις δύο κάτω άκρες του ιμάντα όπως απεικονίζεται μέσω των μεταλλικών συνδε- τήρων ιμάντα. Τύπος Hobby 1800: συμπληρωματικός ιμάντας λεκάνης Συναρμολογήστε τα κάτω σημεία συγκράτησης για τον ιμάντα λεκάνης όπως απεικονίζεται. Οδηγήστε τους πάνω ιμάντες αντίστοιχα στην αριστερή και στη δεξιά διαμήκη οπή και τρα- βήξτε όπως απεικονίζεται μέσω των συνδετήρων ιμάντα Τύπος Pro 1300 / 1800: Σύστημα μεταφοράς με ιμάντα στήθους (μοντέλο Pro 1800 επι- πλέον με ιμάντα λεκάνης) Οδηγήστε τον πάνω μεσαίο ιμάντα αντίστοιχα μέσω της μεσαίας διαμήκους οπής και τρα- βήξτε όπως απεικονίζεται μέσω του συνδετήρα ιμάντα. Αμέσως μετά συναρμολογήστε τα κάτω 4 σημεία συγκράτησης 4 (2 εξωτερικά / 2 εσωτερικά) για το σύστημα μεταφοράς. Οδηγήστε τους πάνω εξωτερικούς ιμάντες αντίστοιχα στην αριστερή και στη δεξιά διαμήκη οπή και τραβήξτε όπως απεικονίζεται μέσω του συνδετήρα ιμάντα.

5.2 Χειρολαβή της αντλίας >> Εικόνα 9

Οι τύποι συσκευής Pro 1300/1800 είναι εξοπλισμένοι με μία εργονομική χειρολαβή, η οποία πρέπει να συναρμολογηθεί ανάλογα για αριστερόχειρα ή δεξιόχειρα άτομα. Συναρμολογήστε τη χειρολαβή ανάλογα με το μοχλό της αντλίας στην αριστερή ή στη δεξιά πλευρά. Τοποθετήστε το μισό τμήμα της χειρολαβής στο μοχλό της αντλίας όπως απεικονίζεται.

Έχετε την επιλογή ανάμεσα σε 2 θέσεις τοποθέτησης, οι οποίες ανάλογα με τη συναρμολογημένη θέση της χειρολαβής μικραίνουν ή επεκτείνουν τον μοχλοβραχίονα του μοχλού αντλίας.

Τοποθετήστε τον συνδετήρα συγκράτησης για το σωλήνα ψεκασμού όπως απεικονίζεται. Αμέσως μετά εφαρμόστε το δεύτερο μισό τμήμα της χειρολαβής και βιδώστε και τα δύο μισά τμή- ματα της χειρολαβής με το μοχλό αντλίας όπως απεικονίζεται.

5.3 Βαλβίδα ταχείας κράτησης/εύκαμπτος σωλήνας/σωλήνας ψεκασμού

Εικόνες 10 - 13 Τοποθετήστε φλάντζα στον δακτύλιο σύνδεσης και μετά βιδώστε τον στο βιδωτό στόμιο του περιβλήματος αντλίας. Σπρώξτε τον εύκαμπτο σωλήνα μέχρι το τέρμα πάνω στο δακτύλιο σύνδεσης στο περίβλη- μα της αντλίας και βιδώστε σταθερά με το παξιμάδι ρακόρ. Βιδώστε τη βαλβίδα ρύθμισης πίεσης στη βαλβίδα ταχείας κράτησης. Σπρώξτε τον εύκαμπτο σωλήνα μέχρι το τέρμα πάνω στο δακτύλιο σύνδεσης στη βαλβίδα ταχείας κράτησης και βιδώστε με το παξιμάδι ρακόρ. Βιδώστε τον σωλήνα ψεκασμού στη βαλβίδα ταχείας κράτησης. Αν χρειαστεί συναρμολογήστε την προέκταση (εκτός από τον τύπο Hobby 1200). 6 Έναρξη λειτουργίας Πριν από την έναρξη της λειτουργίας να προσέχετε το κεφάλαιο 2 “Για την ασφάλειά σας”.

Κίνδυνος για την υγεία από το εξερχόμενο ψεκαστικό υγρό! Μια συσκευή με διαρροές ή τμήματα της συσκευής με διαρροές μπορεί να προκαλέσουν εκροή ή εκτίναξη ψεκαστικού υγρού. Κατά συνέπεια να προσέχετε τις ακόλουθες οδηγίες ασφαλείας:

Πριν από κάθε χρήση να ελέγχετε τη συσκευή ως προς την απροβλημάτιστη κατάσταση και τη στεγανότητα. Για τον έλεγχο της στεγανότητας να γεμίζετε το δοχείο με νερό!

Να ελέγχετε όλες τις βιδωτές συνδέσεις ως προς τη σταθερή έδραση.

6.1 Πλήρωση συσκευής >> Εικόνες 14 - 15

Αφαιρέστε το καπάκι του δοχείου και γεμίστε τη συσκευή μέσω του φίλτρου πλήρω- σης. Σφραγίστε το δοχείο με το καπάκι του δοχείου.

Να λαμβάνετε υπόψη τη μεγ. ποσότητα πλήρωσης (βλέπε Τεχνικά Στοιχεία), τους κανονισμούς ασφαλείας και τα επιτρ. υλικά κατεργασίας.

Ελέγξτε την ποσότητα πλήρωσης.

Τηρείτε τα στοιχεία του παρασκευαστή της ουσίας ψεκασμού!

6.2 Σωστή ρύθμιση του ιμάντα ώμου/συστήματος μεταφοράς στο σώμα

>> Εικόνες 16 - 25 Για την καλύτερη δυνατή κατανομή του φορτίου και την πραγματοποίηση των εργασιών χωρίς κόπωση μπορείτε να προσαρμόσετε τέλεια τον ιμάντα ώμου/το σύστημα μεταφοράς (ανάλογα με τον τύπο). Η συσκευή πρέπει να φοριέται όσο το δυνατόν πιο στενά με το σώμα και παράλληλα προς την σπονδυλική στήλη. Τύπος Pro 1200 / 1800: ιμάντας ώμου με παραγέμισμα Στερεώστε τους ιμάντες ώμου όπως απεικονίζεται κάτω αντίστοιχα στα αριστερά και δεξιά εξω- τερικά κουμπιά των ιμάντων-ζωστήρων και εφαρμόστε τη συσκευή στην πλάτη. Μετά από την τοποθέτηση του ιμάντα-ζωστήρα στον ώμο στερεώστε τραβώντας στα κάτω άγκι- στρα. Τραβώντας στους συνδετήρες ιμάντα μπορεί να μεγαλώσει ή να μικρύνει το μήκος των ιμάντων μεταφοράς. Τυπος Hobby 1800: επιπλέον με ιμάντα λεκάνης Επιπλέον με τη ρύθμιση μήκους των ιμάντων-ζωστήρων πρέπει σε αυτή τη συσκευή να κουμπώ- σει πρώτα και να στερεώσει ο ιμάντας λεκάνης. Αμέσως μετά τεντώστε τους ιμάντες-ζωστήρες των ιμάντων ώμου. Τύπος Pro 1300 / 1800: Σύστημα μεταφοράς με ιμάντα στήθους (Pro 1800 επιπλέον με ιμάντα

Τοποθετήστε την συσκευή στην πλάτη. Κουμπώστε τον ιμάντα στήθους και ρυθμίστε όπως απεικονίζεται στο ύψος και στο πλάτος. Στερεώστε τους ιμάντες ώμους όπως απεικονίζεται τραβώντας στα κάτω άγκιστρα. Ρυθμίστε τους ιμάντες-ζωστήρες των ιμάντων ώμου όπως απεικονίζεται τραβώντας στους πάνω συνδετήρες ιμάντα έτσι ώστε η συσκευή να εφαρμόζει παράλληλα στην πλάτη. Η ρύθμιση μπορεί να πραγματοποιηθεί μόνο όταν η συσκευή βρίσκεται πάνω στον ώμο. Τύπος Pro 1800: επιπλέον με ιμάντα λεκάνης Επιπλέον σε αυτή τη συσκευή πρέπει πριν από τη στερέωση των κάτω άγκιστρων να κουμπώσει και να στερεώσει ο ιμάντας λεκάνης. Στερεώστε τους ιμάντες ώμους όπως απεικονίζεται τραβώντας στα κάτω άγκιστρα.

6.3 Ψεκασμός >> Εικόνες 26 - 32

Κατά τη χρήση με τη συσκευή, όπως και με τα φυτοφάρμακα, μπο- ρεί να παρουσιαστούν κίνδυνοι, οι οποίοι πιθανόν να σας τραυματίσουν. Κατά συνέπεια να προσέχετε οπωσδήποτε τις οδηγίες ασφαλείας/τα μέτρα προστασίας του παρόντος βιβλίου χρήσης καθώς και τις παρακάτω οδηγίες:

Να χειρίζεστε τη συσκευή μόνο σε κατακόρυφη θέση ή αναρτημένη τελείως όρθια. Κινήστε τον μοχλό της αντλίας από επάνω προς τα κάτω. Με αυτόν τον τρόπο γεμίζει ψεκαστι- κό υλικό ο αεροθάλαμος και ο σωλήνας ψεκασμού.

Με το πάτημα του μοχλού χειρισμού στη βαλβίδα ταχείας κράτησης ενεργοποιείται η διαδι- κασία ψεκασμού. Μόνο τώρα μπορεί να ρυθμιστεί η πίεση στη βαλβίδα ρύθμισης πίεσης και να διαβαστεί επάνω στο μανόμετρο. Η δεξιόστροφη περιστροφή αυξάνει την πίεση, η αριστερόστροφη περιστροφή μειώνει την πίεση. Η βέλτιστη πίεση ψεκασμού εξαρτά- ται από το χρησιμοποιούμενο ακροφύσιο. Στο εργοστασιακά συναρμολογημένο κοίλο κωνικό ακροφύσιο είναι μεταξύ 1,5 και 2,5 bar. Αν η πίεση στον εύκαμπτο σωλήνα και στον αεροθάλαμο είναι πιο κάτω από την πίεση που είναι ρυθμισμένη στον ρυθμιστή πίεσης, τότε ο ρυθμιστής πίεσης κλείνει και δεν εξέρχεται ψεκαστικό υλικό από το ακρο- φύσιο. Σε αυτήν την περίπτωση πρέπει να αυξηθεί λίγο η συχνότητα άντλησης. Αφήνο- ντας τον μοχλό ενεργοποίησης στη βαλβίδα ταχείας κράτησης διακόπτεται αμέσως η δέσμη ψεκασμού. Προσέχετε την κατεύθυνση του ανέμου! Μην ψεκάζετε κόντρα στον άνεμο. Κατά τον ψεκασμό να υπάρχει μία ομοιόμορφη διαβροχή των αντικειμένων. Απόσταση του ακροφυσίου προς το ψεκαζόμενο αντικείμενο 40-50 cm.

Στις διακοπές της εργασίας ή στα διαλείμματα να κουμπώνετε τον αγωγό ψεκασμού στον μοχλό της αντλίας.

Αν η βαλβίδα ρύθμισης της πίεσης διακόψει τη δέσμη ψεκασμού, τότε υπάρχει ακόμα πίεση μέσα στον εύκαμπτο σωλήνα και στην αντλία. 7 Θέση εκτός λειτουργίας

7.1 Εκκένωση και καθαρισμός >>

Εικόνες 33 - 37 Κίνδυνος για την υγεία από το εξερχόμενο ψεκαστικό υγρό! Να προσέχετε τις οδηγίες ασφαλείας του παρόντος βιβλίου. Κατά την απόρριψη υπολειπόμενων ποσοτήτων να προσέχετε τους ισχύοντες νόμους και τις προδιαγραφές των κατασκευαστών των ουσιών. Αφαιρέστε τον ρυθμιστή πίεσης και εκτονώστε την υπολειπόμενη πίεση στο δοχείο.

Μετά από κάθε χρήση να καθαρίζετε σχολαστικά τη συσκευή και το σύστημα σωλή- νων με νερό (ξεπλύνετε αρκετές φορές), ενώ ταυτόχρονα λειτουργείτε πολλές φορές την αντλία και τραβάτε το μοχλό χειρισμού στη βαλβίδα ταχείας κράτησης. Μαζέψτε την υπόλοιπη ποσότητα και όπως περιγράφηκε προηγουμένως αραιώστε με την ανα- λογία 1:10 και ψεκάστε σε καλλιέργειες. Αφήστε την ανοιχτή συσκευή να στεγνώσει, αν είναι δυνατό κρεμάστε την με το άνοιγμα προς τα κάτω.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

7.2 Συντήρηση >> Εικόνα 38 - 44

Κατά τη συντήρηση μπορεί να παρουσιαστούν κίνδυνοι που ενδέχεται να σας τραυματίσουν. Να φοράτε τα γάντια προστασίας και ενδεχομένως την προ- στατευτική ενδυμασία.

Για αυτό μηδενίστε τελείως την πίεση στον εύκαμπτο σωλήνα τραβώντας ακόμα και στην άδεια συσκευή το μοχλό χειρισμού στη βαλβίδα ταχείας κράτησης και ψεκάζοντας σε καλλιέργειες την υπόλοιπη ποσότητα που έχει ενδεχομένως παραμείνει στο σύστημα.

Ο στεγανοποιητικός δακτύλιος στο καπάκι του δοχείου και όλα τα άλλα κινητά εξαρτήματα πρέπει να επαλείφονται τακτικά με γράσο που δεν έχει ρητίνες και οξέα.

Να προσέχετε τις εθνικές προδιαγραφές που ισχύουν στον τόπο λειτουργίας όσον αφορά στην προστασία της εργασίας καθώς και τις ισχύουσες εθνικές προδιαγραφές όσον αφορά στη λει- τουργία. Ιδιαίτερα αν παρουσιαστούν ελλείψεις που είναι επικίνδυνες για την ασφάλεια ή του- λάχιστον κάθε 5 χρόνια πρέπει να ελέγχεται από εμπειρογνώμονες ή από την υπηρεσία συντή- ρησης του κατασκευαστή αν είναι δυνατή η ακίνδυνη συνέχιση της λειτουργίας.

Στις επισκευές να χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά της GLORlA (βλ. κατάστημα ανταλλακτικών της GLORIA https://shop.gloriagarten.de).

Οι επισκευές πρέπει να πραγματοποιούνται μόνο από τα κέντρα σέρβις της GLORlA.

Απαγορεύεται να εκτελούνται εργασίες βελτίωσης στο δοχείο (π.χ. σκληρή ή μαλακή συγκόλληση).

Περαιτέρω αξεσουάρ μπορείτε να βρείτε στην ηλεκτρονική διεύθυνση www.gloriagarten.de

7.3 Αποθήκευση >> Εικόνες 45 - 46

Κατά τη χρήση με τη συσκευή, όπως και με τα φυτοφάρμακα, μπορεί να παρουσιαστούν κίνδυνοι, οι οποίοι πιθανόν να σας τραυματίσουν. Συνεπώς να αποθηκεύετε τη συσκευή όπως και τα ψεκαστικά υγρά μακριά από παιδιά. Να εκκενώνετε και να καθαρίζετε τη συσκευή όπως περιγράφεται στο κεφάλαιο 7.1.

Λύστε το καπάκι δοχείου – κουμπώστε το σωλήνα ψεκασμού στην υποδοχή σωλήνα ψεκα- σμού – αποθηκεύετε τη συσκευή χωρίς πίεση και χωρίς παγετό. 8 Προβλήματα με τη συσκευή

8.1 Εξάλειψη των βλαβών λειτουργίας >>

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βλάβη Αιτία Επιδιόρθωση Η συσκευή έχει διαρροές στη βιδωτή ένωση σωλήνα Χαλαρός εύκαμπτος

Σφίξτε ξανά το παξιμάδι και πραγμ- ατοποίηση ελέγχου πίεσης με νερό Κατανομή ψεκασμού του ακροφύσιου δεν είναι εντά-

Το ακροφύσιο είναι εν μέρει βουλωμένο Φίλτρο στη βαλβίδα ταχείας κράτησης ακά-

Καθαρίστε το φίλτρο ή το ακροφύ- σιο (βλέπε εικ. 36 - 37) Μοχλός αντλίας δυσκίνητος Το Ο-ρινγκ στο έμβολο της αντλίας δεν έχει γράσο Βγάλτε το έμβολο από την αντλία και γρασάρετε εκ νέου το Ο-ρινγκ (βλέπε εικ. 38 - 44) Σε περίπτωση φθοράς αλλάξτε το Ο-ρινγκ. Κωδ.: βλέπε αξεσουάρ/ανταλλακτικά RZ_KRSG_GR.qxp_Text_GR 01.10.18 15:54 Seite 121122 9 Αξεσουάρ/Ανταλλακτικά Ακροφύσιο εκτόξευσης επίπεδης δέσμης υγρού: Αρ. εξαρ. 111.0000 Προπέτασμα ψεκασμού τύπος 260: Αρ. εξαρ. 260.0000 Προπέτασμα ψεκασμού τύπος 270: Αρ. εξαρ. 270.0000 Σωλήνας προέκτασης από ορείχαλκο 0,5 m: Αρ. εξαρ. 124.0000 Σωλήνας προέκτασης από ορείχαλκο 1,0 m: Αρ. εξαρ. 110.0000 Καθαριστής συσκευών ψεκασμού: Αρ. εξαρ. 1100.0000 Ο-ρινγκ εμβόλου αντλίας (Hobby 1200):

Ο-ρινγκ εμβόλου αντλίας (Hobby 1800, Pro 1300, Pro 1800):

Γράσο σιλικόνης (σωληνάριο)

Επιπλέον αξεσουάρ μπορείτε να βρείτε στην ιστοσελίδα www.gloriagarten.de 10 Αποκομιδή & Νομικά θέματα

10.1 Προστασία του περιβάλλοντος & αποκομιδή της συσκευής >>

Η συσκευή πρέ- πει να μεταβιβάζεται σε κέντρο συλλογής για ανακύκλωση διαχωρισμένη κατά υλικό.

μπορούν να χρησιμοποιηθούν ξανά σύμφωνα με τον χαρακτηρισμό τους.

Παρακαλώ ρωτήστε στη δημοτική αρχή για την αρμόδια υπηρεσία αποκομιδής των αποβλήτων.

Εκκενώστε τη συσκευή πριν από την αποκομιδή και αχρηστέψτε την.

10.2 Αποκομιδή της συσκευασίας >>

Τα υλικά συσκευασίας επιλέγονται έτσι ώστε να είναι φιλικά προς το περιβάλλον και η αποκομιδή τους να είναι εφικτή και για αυτό μπορούν να ανακυ- κλωθούν. Η επιστροφή της συσκευασίας στο κύκλωμα υλικών εξοικονομεί πρώτες ύλες και μειώνει τον όγκο των απορριμάτων. Η αποκομιδή των υλικών συσκευασίας που δεν χρειάζονται πια πρέπει να πραγματοποιείται σύμφωνα με τις τοπικές ισχύουσες προδιαγραφές
