NÁVOD K OBSLUZE Hobby 1200 GLORIA

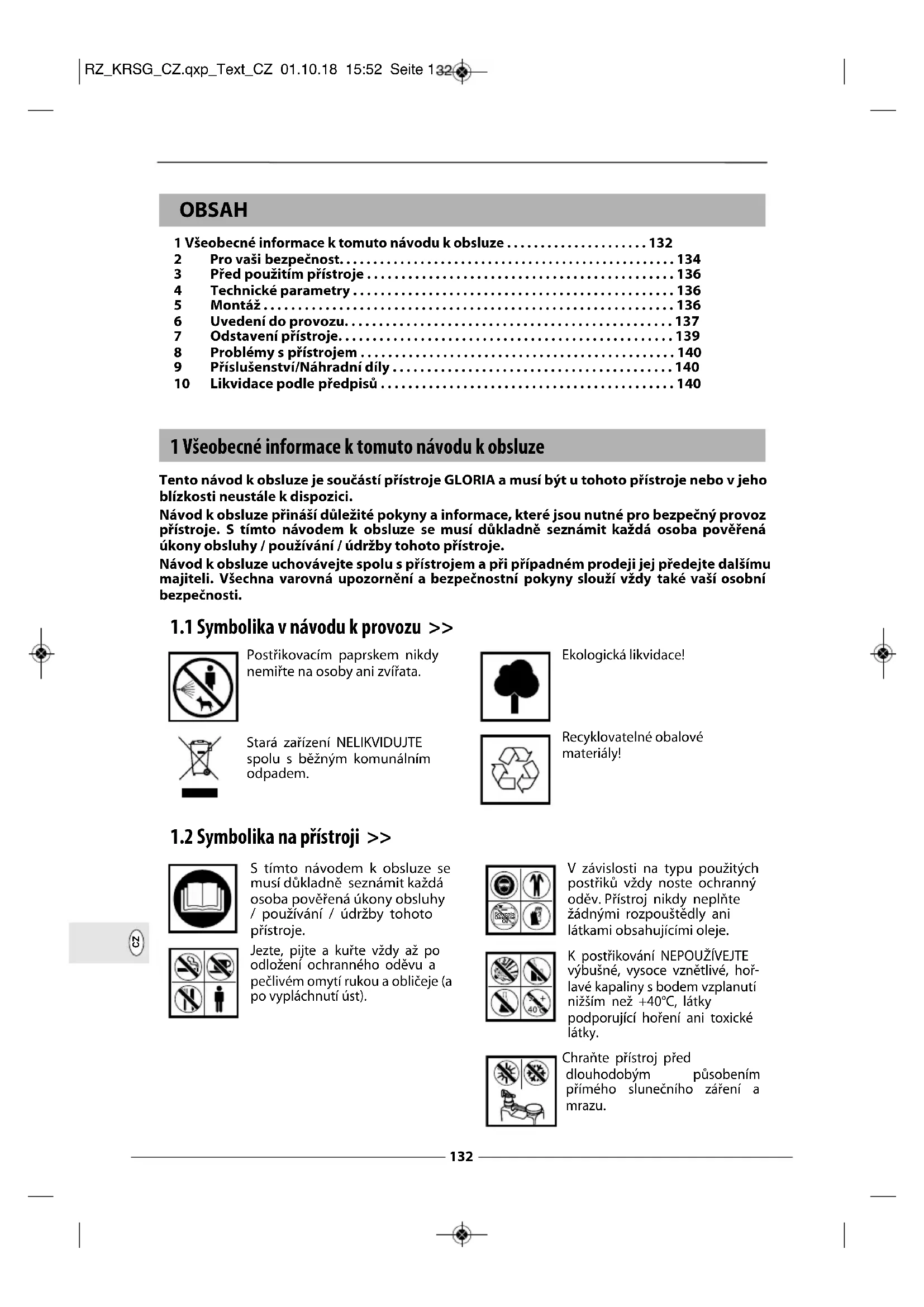

Před použitím přístroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

Odstavení přístroje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

Problémy s přístrojem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

Příslušenství/Náhradní díly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

Likvidace podle předpisů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140 1 Všeobecné informace k tomuto návodu k obsluze Tento návod k obsluze je součástí přístroje GLORIA a musí být u tohoto přístroje nebo v jeho blízkosti neustále k dispozici. Návod k obsluze přináší důležité pokyny a informace, které jsou nutné pro bezpečný provoz přístroje. S tímto návodem k obsluze se musí důkladně seznámit každá osoba pověřená úkony obsluhy / používání / údržby tohoto přístroje. Návod k obsluze uchovávejte spolu s přístrojem a při případném prodeji jej předejte dalšímu majiteli. Všechna varovná upozornění a bezpečnostní pokyny slouží vždy také vaší osobní bezpečnosti.

1.1 Symbolika v návodu k provozu >>

1.2 Symbolika na přístroji >>

Postřikovacím paprskem nikdy nemiřte na osoby ani zvířata. Stará zařízení NELIKVIDUJTE spolu s běžným komunálním odpadem. Ekologická likvidace! Recyklovatelné obalové materiály! S tímto návodem k obsluze se musí důkladně seznámit každá osoba pověřená úkony obsluhy / používání / údržby tohoto přístroje. Jezte, pijte a kuřte vždy až po odložení ochranného oděvu a pečlivém omytí rukou a obličeje (a po vypláchnutí úst). V závislosti na typu použitých postřiků vždy noste ochranný oděv. Přístroj nikdy neplňte žádnými rozpouštědly ani látkami obsahujícími oleje. K postřikování NEPOUŽÍVEJTE výbušné, vysoce vznětlivé, hoř- lavé kapaliny s bodem vzplanutí nižším než +40°C, látky podporující hoření ani toxické látky. Chraňte přístroj před dlouhodobým působením přímého slunečního záření a mrazu. Solvents Gasoline

Výstražný pokyn tohoto stupně nebezpečí označuje životu nebezpečnou situaci. Následujte pokyny k tomuto výstražnému upozornění, zabráníte tím ohrožení života a nejtěžším poraněním. Výstražný pokyn tohoto stupně nebezpečí označuje možnou hrozící nebezpečnou situaci. Následujte pokyny k tomuto výstražnému upozornění, zabráníte tím ohrožení života a nejtěžším poraněním. Varovné upozornění s tímto stupněm nebezpečí označuje potenciálně rizikovou situaci, která může při nedodržení bezpečnostních opatření vést k poraněním osob. Následujte pokyny k tomuto varovnému upozornění, zabráníte tím nebezpečí poranění. Varovné upozornění s tímto stupněm nebezpečí označuje potenciální riziko, kdy při nedodržení bezpečnostních opatření mohou vzniknout hmotné škody na majetku. Postupujte podle pokynů k tomuto varovnému upozornění, zabráníte tím nebezpečí hmotných škod. Pokyn označuje doplňující informace nebo vyobrazení, které vám mají usnadnit porozumění přístroji a jeho obsluhu.

1.4 Použití v souladu s určením >> Tento přístroj naochranu rostlin je určen výhradně

k rozprašování tekutých ochranných prostředků na ochranu rostlin, schválených německým Spolkovým úřadem pro ochranu spotřebitelů abezpečnost potravin (BVL). Předpokladem řádného používání přístroje je dodržování přiloženého návodu k obsluze. Návod k obsluze obsahuje také podmínky pro provoz, údržbu a opravy. Při rozstřikování prostředků naochranu rostlin povinně dodržujte bezpečnostní pokyny / ochranná opatření doporučená výrobcem prostředku naochranu rostlin. Při používání, které není v souladu se stanoven

m účelem, hrozí nebezpečí! Při nesprávném používání může přístroj představovat nebezpečí pro zdraví osob či majetek. Dodržujte proto následující bezpečnostní pokyny:

Přístroj vždy používejte v

hradně ke stanovenému účelu.

Řiďte se všemi pokyny a informacemi uveden

mi v návodu k obsluze.

Rozumně předvídatelné chybné používání

Přístroj není vhodný pro:

výbušné, vysoce vznětlivé, snadno vznětlivé a hořlavé kapaliny s bodem vzplanutí nižším než + 40 °C. - média, která podporují hoření, a toxická média - kyseliny (pH ≤ 5), louhy (pH ≥ 9) - rozpouštědla, resp. prostředky obsahující rozpouštědla - paliva - smáčedla (tenzidy), která mohou u použitých umělých hmot vytvářet trhliny nebo je podporovat. - dezinfekční a impregnační prostředky a látky nad + 40 °C. - velmi tuhé, lepkavé tekutiny nebo tekutiny vytvářející usazeniny, které nelze z přístroje bezezbytku vylít nebo vypláchnout. - použití v potravinářské oblasti VÝSTRAHA UPOZORNĚNÍ UPOZORNĚNÍ POZOR PŘIPOMÍNKA! NEBEZPEČÍ RZ_KRSG_CZ.qxp_Text_CZ 03.10.18 12:18 Seite 133134

Tento přístroj odpovídá uznávaným technickým předpisům a příslušným bezpečnostním ustanovením. Přesto mohou při jeho používání hrozit následující rizika:

Nebezpečí pro zdraví či život obsluhujících osob či osob v okolí. Poškození samotného přístroje. Vznik jiných hmotných škod.

1.7 Omezení odpovědnosti >>

Důrazně poukazujeme na to, že podle zákonných předpisů o ručení za výrobek neručí naše společnost za škody způsobené dodávaným přístrojem, pokud byly tyto škody způsobeny nedodržováním pokynů v návodu k obsluze, nesprávným používáním, neodbornou opravou nebo nebyly při výměně dílů použity originální díly a opravu neprovedlo naše zákaznické středisko nebo autorizovaný servis. To platí také pro díly příslušenství. 2 Pro vaši bezpečnost V této kapitole jsou uvedeny důležité výstražné informace a bezpečnostní pokyny, které je při zacházení s přístrojem a jeho používání nutné dodržovat.

Základní bezpečnostní pokyny

Pro bezpečné zacházení s přístrojem a jeho používání vždy dodržujte následující bezpečnostní pokyny:

Opravy těchto přístrojů smějí provádět pouze servisy. Náhradní díly objednávejte u specializovaného prodejce. Pokud nejsou na skladě, prodejce je neprodleně objedná.

Tento přístroj odpovídá uznávaným technickým předpisům a příslušným bezpečnostním ustanovením. Tento přístroj mohou používat děti starší 16 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud pracují pod dohledem nebo byly instruovány ohledně bezpečného používání zařízení a pochopily příslušná vyplývající rizika. Nedovolte dětem hrát si s přístrojem. Čištění a údržbu prováděnou uživatelem nesmí provádět děti bez dozoru. Tento přístroj se nesmí používat při únavě, nemoci nebo pod vlivem alkoholu nebo jiných drog nebo léků. Přístroj vždy používejte pouze ke stanovenému účelu! Rozstřikovací přístroje i prostředky uchovávejte mimo dosah dětí a nezletilých osob mladších 16 let. Chcete-li se vyhnout škodám či rizikům v důsledku nesprávného použití , je bezpodmínečně nutné dodržovat pokyny v návodu k obsluze. Návod pečlivě uložte s přístrojem!

Při předání přístroje jiným osobám předejte spolu s ním vždy také tento návod k obsluze!

Přístroj vždy uchovávejte na vodorovném hladkém povrchu.

Zajistěte přístroj během přepravy, abyste zabránili vytečení rozprašované kapaliny.

Namíchejte vždy pouze takové množství postřikové kapaliny, které spotřebujete. Zbývající množství nikdy nevylévejte dovýlevky, ale zřeďte je vpoměru 1:10 aaplikujte navýsadbu.

Před každým uvedením rozprašovače do provozu pravidelně kontrolujte bezvadný stav a funkci ovládacích částí, které jsou vystaveny tlaku, a bezpečnostního ventilu. Zejména dávejte pozor na těsnost šroubovací přípojky a šroubení. U materiálu zkontrolujte vznik trhlin, křehkost a korozi. Při podezření, že je přístroj poškozený, ho okamžitě přestaňte používat.

Přístroj nenechávejte bez dozoru, pokud je v provozu.

Chraňte přístroj před dlouhodobým působením přímého slunečního záření a mrazu.

Doporučujeme, abyste po dvouletém používáním nechali rozprašovače z opatrnosti podrobit zvláštní důkladné kontrole - nejlépe výrobcem. Je zakázáno provádět změny na tlakové nádobě.

Používejte vždy pouze originální náhradní díly a příslušenství GLORIA.

Nikdy nepoužívejte opotřebené, upravené ani vadné náhradní díly či příslušenství.

Maximální životnost přístroje je 10 let. PŘIPOMÍNKA! RZ_KRSG_CZ.qxp_Text_CZ 01.10.18 15:52 Seite 134135

2.2 Zdravotní rizika >>

Nebezpečí ohrožení života z důvodu požáru a / nebo výbuchu! V důsledku neodborného používání přístroje hrozí nebezpečí ohrožení života! Dodržujte proto následující bezpečnostní pokyny:

Při manipulaci s nebezpečnými látkami noste vhodný ochranný oděv včetně ochranných rukavic a ochranu dýchacích cest. Odstraňte zápalné zdroje v okolí a postarejte se o dobré větrání pracoviště.

Pomocí přístroje nesmějí být aplikována zápalná média. Při zacházení spřístrojem aprostředky naochranu rostlin můžete být vystaveni určitým rizikům s možnými zdravotními následky. Proto vždy pečlivě dodržujte bezpečnostní pokyny a ochranná opatření doporučovaná výrobcem a dále také následující bezpečnostní pokyny:

Ucpané trysky se nesmějí profukovat ústy.

Při odšroubování rozprašovacích trubek nemiřte jejich koncem proti sobě.

Je zakázáno provádět jakékoli úpravy či vylepšení přístroje bez písemného schválení výrobcem! Bezpečností prvky a zařízení nesmějí být nikdy přemostěny, změněny ani odstraněny. Nebezpečí ohrožení zdraví stykem s prostředky na ochranu rostlin! Postřik může v důsledku vdechnutí, pozření nebo absorpcí pokožkou způsobit poškození zdraví. Pokud se objeví symptomy nebo v případě pochyb přivolejte lékaře. Dodržujte proto následující bezpečnostní pokyny:

Postupujte podle bezpečnostních pokynů na etiketách postřiků. Dodržujte uvedenou max. koncentraci. Určité kapaliny vyžadují použití ochranných brýlí, rukavic nebo jiných ochranných opatření.

Vždy si vyžádejte bezpečnostní list od výrobce postřiku.

2.3 Riziko materiálních škod >>

Při nesprávném používání může dojít k poškození přístroje! Dodržujte proto následující bezpečnostní pokyny:

Chraňte přístroj před dlouhodobým působením přímého slunečního záření a mrazu.

Přístroj nenechávejte delší dobu pod tlakem.

Kvůli čpavkovým parám (nebezpečí prasknutí mosazi) neskladujte přístroj ve stájích, neplňte do něj žádné dusíkaté a fosforečné roztoky. Postřik neuchovávejte v přístroji. 3 Před použitím přístroje V této kapitole je popsán stav přístroje při dodání.

3.1 Stav při dodání >>

Přístroj se standardně dodává v následujícím provedení: - Celoplastový rychlouzavírací ventil s integrovaným tlakovým regulačním ventilem s manometrem - Mosazná rozprašovací trubka s kuželovou tryskou - Prodlužovací trubka 0,5 m (typ Hobby 1800, Pro 1300/1800)

- Dva nastavitelné závěsné řemeny s polstrováním, pro páku čerpadla s možností obsluhy na pravé i levé straně (typ Hobby 1200) - Dva nastavitelné závěsné řemeny s polstrováním a také pánevní pás, pro páku čerpadla s možností obsluhy na pravé i levé straně (typ Hobby 1800) - Polstrovaný nosný systém pro páku čerpadla s možností obsluhy na pravé i levé straně a namontovatelné držadlo (typ Pro 1300/1800) - Páka čerpadla s upevněním ostřikové trubky - Zásobník s průhledným průzorem (pro kontrolu naplnění) - 1 x návod k obsluze a informace o produktu Další díly příslušenství jsou obsaženy v samostatném balení. 4 Technické parametry Pístový postřikovač Typ Hobby 1200/1800 Typ Pro 1300/1800 Max. plnicí množství v litrech: 12/18 13/18 Přípustný rozsah provozní teploty: + 40 °C + 40 °C Hmotnost prázdného přístroje: 3,45 kg / 4,30 kg 4,00 kg / 4,90 kg Kuželová tryska, úhel rozstřiku 55° 55° Dodávané množství při rozstřikovacím tlaku 1,5 bar: 0,42 l/min 0,42 l/min rozstřikovacím tlaku 2,0 bar: 0,49 l/min 0,49 l/min rozstřikovacím tlaku 2,5 bar: 0,50 l/min 0,50 l/min Materiál nádoby: Polyetylen Polyetylen Materiál čerpadla: Polyetylen Mosaz Hustota ok filtru v rychlouzavíracím ventilu: 0,9 mm 0,9 mm Hustota ok plnicího sítka: 1 mm 1 mm Zbývající množství při vyprázdnění ve vodorovné poloze: < 150 ml < 150 ml Tlak, který lze nastavit na tlakovém regulačním ventilu: 1,5 - 3 bar 1,5 - 3 bar 5 Montáž

5.1 Ramenní popruhy / nosný systém >>

Obrázky 1 - 8 Přístroj je podle konkrétního modelu vybaven polstrovanými ramenními popruhy nebo nosným rámem. Podle požadované polohy ovládací páky čerpadla (vpravo nebo vlevo) lze ramenní popruhy u všech modelových typů namontovat v poloze pro praváky nebo leváky. Pro praváky se páka čerpadla montuje vlevo. Typ Hobby 1200 / 1800: polstrovaný ramenní popruh Horní smyčku protáhněte podélným otvorem uprostřed. Upravte polohu upevňovacího prvku na smyčce. Zpětným zatažením popruh zajistěte. Oba dolní popruhy protáhněte kovovými přezkami podle obrázku. Typ Hobby 1800: doplňkový pánevní pás Dolní kotvicí body pro pánevní pás namontujte podle obrázku. Popruhy nahoře prostrčte vždy levým a pravým podélným otvorem a poté je protáhněte přezkami podle obrázku.

Typ Pro 1300 / 1800: Nosný systém s hrudním popruhem (model Pro 1800 navíc s pánevním pásem) Popruh nahoře prostrčte podélným otvorem uprostřed a poté jej protáhněte přezkou podle obrázku. Dále namontujte 4 dolní kotvicí body (2 vnější / 2 vnitřní) nosného systému (viz obrázek). Vnější popruhy nahoře prostrčte vždy levým a pravým podélným otvorem a poté je protáhněte přezkou podle obrázku.

5.2 Ovládání čerpadla >>

Obrázek 9 Typy přístroje Pro 1300/1800 jsou vybaveny ergonomickým držadlem, které je třeba namontovat odpovídajícím způsobem pro leváky nebo praváky. Odpovídající montáž držadla páky čerpadla na levou, resp. pravou stranu. Poloviny držadla přiložte k páce čerpadla podle obrázku.

Na výběr máte 2 montážní polohy – podle namontované polohy držadla můžete prodloužit, resp. zkrátit rameno páky čerpadla.

Namontujte upínací svorku rozprašovací trubky podle obrázku. Poté nasaďte druhou polovinu držadla na páku čerpadla a sešroubujte obě poloviny dohromady (viz obr.).

5.3 Rychlouzavírací ventil/hadicové vedení/rozprašovací trubka >>

Obrázky 10 - 13 Do přípojné objímky vložte těsnění a objímku pak našroubujte na závitové hrdlo na skříni čerpadla. Hadici zasuňte do připojovací hubice na tělese čerpadla až na doraz a pevně ji přišroubujte pomocí převlečné matice. K rychlouzavíracímu ventilu přišroubujte tlakový regulační ventil. Hadici zasuňte do připojovací hubice na rychlouzavíracím ventilu až na doraz a pevně ji přišroubujte pomocí převlečné matice. Na rychlouzavírací ventil přišroubujte rozprašovací trubku. V případě potřeby namontujte prodlužovací nástavec (kromě typu Hobby 1200). 6 Uvedení do provozu Před uvedením do provozu vezměte v úvahu kapitolu 2 “Pro vaši bezpečnost“. Nebezpečí ohrožení zdraví vytékajícím postřikem! Netěsný přístroj nebo netěsné části přístroje mohou způsobit únik nebo vystříknutí postřiku. Dodržujte proto následující bezpečnostní pokyny:

Před každým použitím zkontrolujte bezchybný stav a těsnost přístroje. Za účelem kontroly těsnosti naplňte přístroj vodou!

Zkontrolujte pevné utažení všech šroubových spojů.

6.1 Naplnění přístroje >>

Sejměte víčko nádoby a přes plnicí sítko přístroj naplňte. Nádobu opět uzavřete víčkem.

Vždy dbejte na max. objem náplně (viz oddíl Technické parametry) a přípustné pracovní látky a dodržujte bezpečnostní pokyny.

Kontrola objemu náplně.

Řiďte se údaji výrobce postřikového prostředku!

6.2 Správné nasazení ramenních popruhů / nosného systému na tělo

Obrázky 16 - 25 Pro optimální rozložení zátěže a minimalizaci únavy při práci lze ramenní popruhy nebo nosný systém (podle typu) dokonale upravit podle tělesné konstituce obsluhující osoby. Přístroj je nutné nosit upnutý co nejtěsněji k tělu v poloze rovnoběžné s páteří. Typ Hobby 1200 / 1800: polstrovaný ramenní popruh Ramenní popruhy na levé i pravé straně dole zahákněte za vnější nosné kolíky a nasaďte si přístroj na záda. Upravte délku nosných popruhů zatažením u spon dole na bocích. Délku nosných popruhů lze zvětšit nebo zmenšit zatažením u přezek. Typ Hobby 1800: s doplňkovým pánevním pásem Před nastavením délky nosných popruhů je u tohoto modelu nutné nejprve zapnout a nastavit pánevní pás. Poté seřiďte také upnutí nosných ramenních popruhů. Typ Pro 1300 / 1800: Nosný systém s hrudním popruhem (Pro 1800 navíc s pánevním pásem) Nasaďte si přístroj na záda. Zapněte si hrudní popruh a nastavte jeho výšku a rozpětí. Upravte délku nosných ramenních popruhů zatažením u spon dole na bocích (podle obrázku). Nosné ramenní popruhy upravte zatažením u horních přezek tak, aby vám přístroj seděl na zádech v rovnoběžné poloze s páteří. Při tomto nastavení je nutné přístroj sejmout ze zad. Typ Pro 1800: s doplňkovým pánevním pásem U tohoto modelu je před utažením dolních přezek nejprve nutné zapnout pánevní pás a upravit jeho délku. Upravte délku nosných ramenních popruhů zatažením u spon dole na bocích (podle obrázku).

Obrázky 26 - 32 Při zacházení s přístrojem a prostředky na ochranu rostlin můžete být vystaveni určitým rizikům s možnými zdravotními následky. Proto vždy povinně dodržujte bezpečnostní pokyny / ochranná opatření v tomto návodu k obsluze a také následující bezpečnostní pokyny:

Přístroj používejte jen ve svislé visuté poloze. Pákou čerpadla pohybujte shora dolů. Tím se větrník a rozprašovací vedení naplní postřikovým roztokem.

DStlačením ovládací páky rychlouzavíracího ventilu bude aktivován proces postřikování. Teprve nyní může být nastaven tlak na tlakovém regulačním ventilu a odečten na manometru. Otočením doprava tlak zvýšíte, otočením doleva omezíte. Optimální postřikovací tlak je vždy závislý na použité trysce. V případě duté kuželové trysky, namontované z výroby, se pohybuje mezi 1,5 a 2,5 bar. Pokud tlak v hadicovém vedení a větrníku podkročí tlak nastavený na regulátoru tlaku, regulátor tlaku se zavře a z trysky přestane vycházet postřikový roztok. V takovém případě musí být poněkud zvýšena frekvence čerpání. Při uvolnění ovládací páky rychlouzavíracího ventilu se postřikový proud ihned přeruší. Vezměte v úvahu směr větru! Nepostřikujte proti větru. Při postřikování dávejte pozor na stejnoměrné zkrápění objektů.

Vzdálenost trysky od postřikovaného objektu 40-50 cm.

V případě přerušení práce nebo přestávek připevněte postřikovací trubku úchyty na páku čerpadla.

Když tlakový regulační ventil přeruší postřikový proud, je v hadicovém vedení a v čerpadle ještě tlak. 7 Odstavení přístroje

7.1 Vyprazdňování a čištění >>

Obrázky 33 - 37 Nebezpečí ohrožení zdraví vytékajícím postřikem! Dodržujte bezpečnostní pokyny v tomto návodu. Při likvidaci zbytkového množství dodržujte platné zákony a zadání výrobců prostředku. Odmontujte regulátor tlaku a vypusťte zbytkový tlak z nádrže.

Přístroj i hadicový systém po každém použití vždy řádně vypláchněte vodou (vícenásobný výplach). Přitom opakovaně použijte čerpadlo a zatáhněte za ovládací páčku na rychlouzavíracím ventilu. Zbytkové množství prostředku zachyťte a podle výše uvedeného popisu zřeďte v poměru 1:10 a řádně zlikvidujte. Přístroj v otevřeném stavu zavěste (pokud možno plnicím hrdlem směrem dolů) a nechejte vyschnout.

Obrázek 38 - 44 Při údržbě se mohou vyskytnout nebezpečí, v důsledku nichž může dojít k úrazu. Noste vždy ochranné rukavice a ochranný oděv.

Zajistěte, aby hadicové vedení bylo zcela bez tlaku – zatáhněte za ovládací páčku na rychlouzavíracím ventilu také při prázdném přístroji a případné zbytkové množství prostředku v systému řádně zlikvidujte.

Těsnicí kroužek u víčka zásobníku a všechny pohyblivé díly je třeba pravidelně mazat mazacím prostředkem bez příměsi kyselin a pryskyřic.

Dodržujte národní předpisy ohledně bezpečnosti práce, platné na místě provozu přístroje, a platné národní předpisy o provozu přístroje. Odborníci, pokud možno údržboví technici výrobce, by měli zejména tehdy, pokud se objeví závada ohrožující bezpečnost, minimálně ale každé 5 roky zkontrolovat, jestli je i dále možný bezpečný provoz.

Při opravách používejte pouze originální náhradní díly GLORlA (viz obchod snáhradními díly GLORIA https://shop.gloriagarten.de).

Opravy přístroje smějí provádět pouze servisy GLORlA.

Provádění změn na nádobě (svařování, pájení) je zakázáno.

Další příslušenství najdete na www.gloriagarten.de

Obrázky 45 - 46 Při zacházení spřístrojem nebo prostředky naochranu rostlin můžete být vystaveni určitým rizikům s možnými zdravotními následky. Přístroj i postřiky proto uchovávejte mimo dosah dětí. Přístroj vyprázdněte a vyčistěte tak, jak je uvedeno v kapitolách 7.1.

Uvolněte víčko zásobníku – Rozprašovací trubku připněte na upínací prvek trubky – Přístroj uskladněte ve stavu bez tlaku a bez námrazy.

8 Problémy s přístrojem

8.1 Odstranění provozních poruch >>

9 Příslušenství/Náhradní díly Tryska pro plochý ostřik: Obj. č. 111.0000 Štít proti ostřiku typ 260: Obj. č. 260.0000 Štít proti ostřiku typ 270: Obj. č. 270.0000 Mosazná prodlužovací trubka 0,5 m: Obj. č. 124.0000 Mosazná prodlužovací trubka 1,0 m: Obj. č. 110.0000 Čisticí přípravek pro postřikovače: Obj. č. 1100.0000 O-kroužek pístu čerpadla (Hobby 1200): Obj. č. 610544.0000 O-kroužek pístu čerpadla (Hobby 1800; Pro 1300; Pro 1800): Obj. č. 610421.0000 Silikonový tuk (tuba) Obj. č. 728781.0000 Další příslušenství najdete na adrese www.gloriagarten.de 10 Likvidace a předpisy

10.1 Ochrana životního prostředí a likvidace přístroje >>

Výrobek roztříděný podle materiálu je nutné odevzdat k recyklaci na sběrném místě. Použité materiály jsou podle příslušných specifikací recyklovatelné.

Zjistěte si prosím u obecní správy příslušné místo likvidace.

Před likvidací přístroj vyprázdněte a znehodnoťte.

10.2 Likvidace obalů >>

Obalové materiály jsou voleny v souladu s ekologickými a likvidačně-technickými hledisky, a jsou proto plně recyklovatelné. Vrácením obalu do recyklačního oběhu šetříte suroviny a omezujete výskyt odpadu v životním prostředí. Již nepotřebné obalové materiály vždy zlikvidujte podle předpisů platných v daném místě. Porucha Příčina Odstranění U přístroje netěsní hadicové šroubení Netěsné hadicové vedení Dotáhněte převlečnou matici, a proveďte tlakovou zkouš- ku s použitím vody Nesprávný obrazec rozstři- ku trysky Tryska je částečně zanesena Znečištěný filtr v rychlou- zavíracím ventilu Vyčistěte filtr a trysku (viz obr. 36 - 37) Páka čerpadla má těžký chod O-kroužek na pístu čerpad- la je zbaven tuku Vymontujte píst z čerpadla a O- kroužek znovu namažte tukem (viz obr. 38 - 44) V případě opotřebení O-kroužek vyměňte. Č. art.: viz Příslušenství/náhradní díly RZ_KRSG_CZ.qxp_Text_CZ 01.10.18 15:52 Seite 140141
