BRUGSANVISNING Hobby 1200 GLORIA

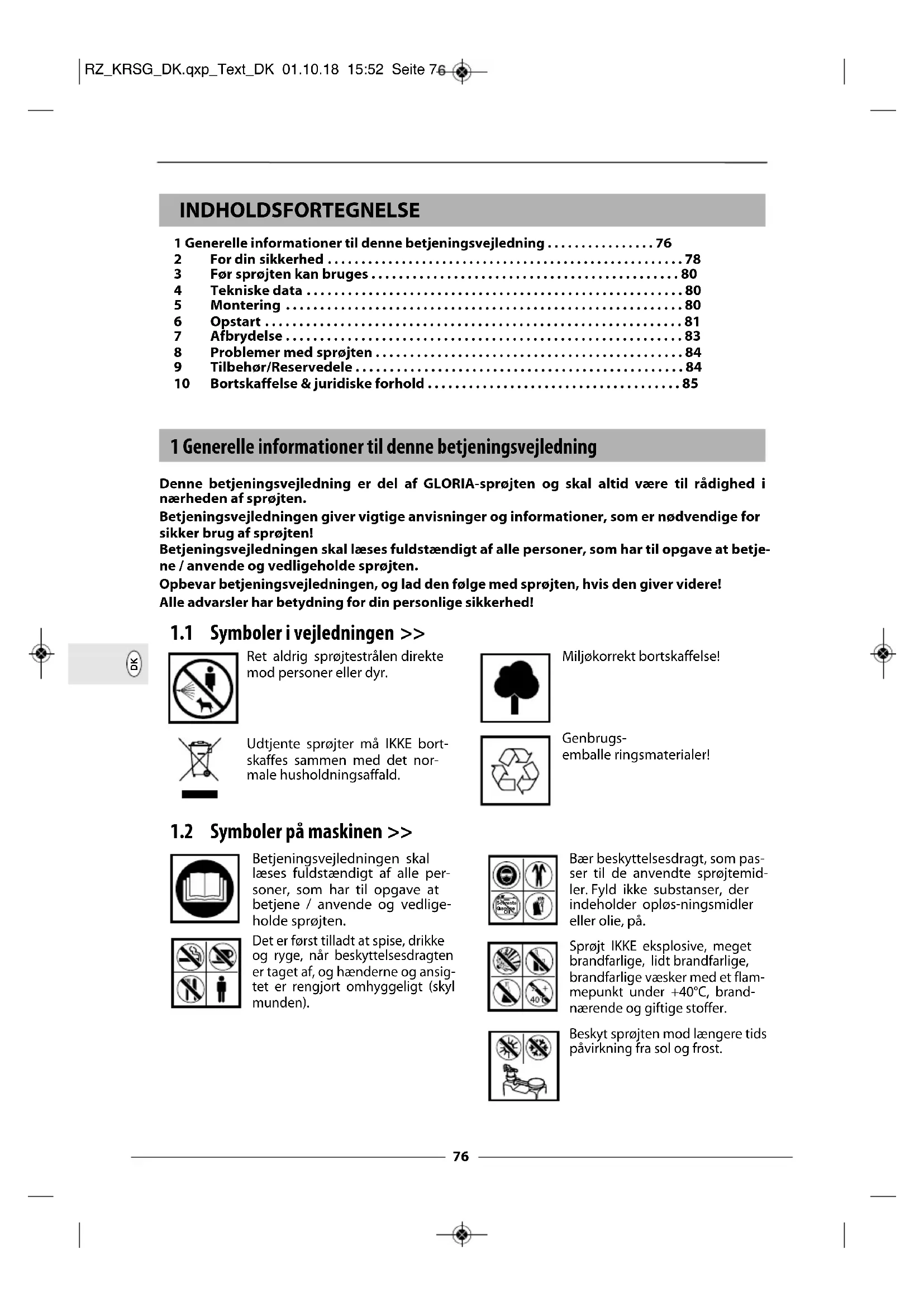

Bortskaffelse & juridiske forhold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 1 Generelle informationer til denne betjeningsvejledning Denne betjeningsvejledning er del af GLORIA-sprøjten og skal altid være til rådighed i nærheden af sprøjten. Betjeningsvejledningen giver vigtige anvisninger og informationer, som er nødvendige for sikker brug af sprøjten! Betjeningsvejledningen skal læses fuldstændigt af alle personer, som har til opgave at betje- ne / anvende og vedligeholde sprøjten. Opbevar betjeningsvejledningen, og lad den følge med sprøjten, hvis den giver videre! Alle advarsler har betydning for din personlige sikkerhed!

Symboler i vejledningen

Ret aldrig sprøjtestrålen direkte mod personer eller dyr. Udtjente sprøjter må IKKE bort- skaffes sammen med det nor- male husholdningsaffald. Miljøkorrekt bortskaffelse! Genbrugs- emballe ringsmaterialer! Betjeningsvejledningen skal læses fuldstændigt af alle per- soner, som har til opgave at betjene / anvende og vedlige- holde sprøjten. Det er først tilladt at spise, drikke og ryge, når beskyttelsesdragten er taget af, og hænderne og ansig- tet er rengjort omhyggeligt (skyl munden). Bær beskyttelsesdragt, som pas- ser til de anvendte sprøjtemid- ler. Fyld ikke substanser, der indeholder opløs-ningsmidler eller olie, på. Sprøjt IKKE eksplosive, meget brandfarlige, lidt brandfarlige, brandfarlige væsker med et flam- mepunkt under +40°C, brand- nærende og giftige stoffer. Beskyt sprøjten mod længere tids påvirkning fra sol og frost. Solvents

Denne GLORIA-sprøjte er et plantebeskyttelsesappa- rat, som udelukkende er beregnet til spredning af flydende plantebeskyttelsesmidler, der er godkendt af BVL (tysk myndighed for forbrugerbeskyttelse og fødevaresikkerhed). Det er en forudsætning for korrekt brug af sprøjten, at den vedlagte driftsvejledning overholdes. Betjeningsvejledningen indeholder også drifts-, vedligeholdelses- og service betingelser. Ved spredning af plantebeskyttelsesmidler skal sikkerhedsanvisningerne/beskyttelsesforholdsreg- lerne fra sprøjtemiddelproducenterne altid overholdes. Fare ved anvendelse uden for anvendelsesområdet! Hvis sprøjten anven- des uden for anvendelsesområdet, kan det være forbundet med farer. Overhold derfor de efterfølgende sikkerhedsanvisninger:

Brug kun sprøjten til anvendelsesområdet.

Overhold anvisningerne og informationerne i betjeningsvejledningen.

Mulig og forudsigelig fejlanvendelse

Sprøjten er ikke egnet til: - eksplosive, meget antændelige, let antændelige samt brandfarlige væsker med et flammepunkt under + 40 °C. - brandnærende og giftige medier - syre (pH ≤ 5), lud (pH ≥ 9) - opløsningsmidler eller opløsningsholdige midler - Brændstoffer, - Fugtningsmidler (tensider), som kan udløse eller fremme revnedannelse på de anvendte kunst- stoffer. - Desinfektions- og imprægneringsmidler samt stoffer over + 40°C. - meget seje, klæbrige væsker, som danner reststoffer, og som ikke kan hældes eller skylles helt ud af sprøjten. - anvendelse inden for fødevarebranchen FARE ADVARSEL FORSIKTIG FORSIKTIG OBS BEMÆRK! RZ_KRSG_DK.qxp_Text_DK 03.10.18 12:19 Seite 7778

Denne sprøjte er i overensstemmelse med de anerkendte tekniske regler og gældende sikkerheds bestem melser! Alligevel kan følgende forekomme ved brug af sprøjten:

Forringet funktion for sprøjten.

Forringelser for andre materielle værdier.

1.7 Ansvarsbegrænsning

Vi gør udtrykkeligt opmærksom på, at vi i henhold til loven om produktansvar ikke hæfter for ska- der fremkaldt af vores sprøjte, såfremt skaderne skyldes usagkyndig reparation, eller hvis der ved udskiftning af dele ikke er anvendt producentens originale dele, eller reparationen ikke er blevet udført af kundeservice eller af en autoriseret fagmand. Dette gælder også for tilbehørsdele.

For din sikkerhets skyld I dette kapitel får du vigtige advarsels- og sikkerhedsanvisninger, som altid skal overholdes ved omgang med og brug af apparatet.

Grundlæggende sikkerhedsanvisninger

Reparationer på sprøjten må kun udføres af producentens serviceafdelinger. Reservedelene skal bestilles hos forhandleren. Hvis de ikke er på lager, bestiller forhandleren dem hurtigt hjem.

Dette apparat er i overensstemmelse med de anerkendte tekniske regler og gældende sikker- hedsbestemmelser!

Dette apparat kan bruges af børn fra 16 år og derover samt af personer med reducere- de fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden, hvis de er under opsyn eller er blevet undervist i sikker brug af apparatet og de farer, der kan være forbundet med det. Børn må ikke lege med apparatet. Rengøring og brugervedli- geholdelse må ikke udføres af børn uden opsyn.

Dette apparat må ikke benyttes, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin.

Brug sprøjten til anvendelsesområdet!

Sprøjteapparater og -midler skal holdes uden for børns og unge under 16 års rækkevidde.

For at undgå skader på grund af anvendelse uden for anvendelses området skal betjenings vej- ledningen overholdes og opbevares omhyggeligt!

Stil altid sprøjten på en plan, lige flade.

Fastgør sprøjten under transport, så sprøjtevæsken ikke løber ud.

Bland ikke mere sprøjtevæske end nødvendigt. Hæld ikke restmængden i vasken, men fortynd den 1:10, og spred den på et beplantet område.

Før sprøjten startes op, skal trykbærende / væsketrans porterende betjeningsdele samt sikkerheds- ventilen altid kontrolleres for kor rekt tilstand og funktion. Vær især opmærksom på, at skruetilslut- ninger og skrueforbindelser er tætte. Kontrollér materialet for opståede revner, sprødhed og kor- rosion. Ved mistanke om skader skal sprøjten straks afbrydes.

Sprøjten må ikke være uden opsyn, så længe det er i drift.

Beskyt sprøjten mod længere tids påvirkning fra sol og frost.

Som forebyggende foranstaltning anbefaler vi, at sprøjterne efterses indgående efter 2 års brug - kontrollen skal helst udføres af producenten. Det er forbudt at foretage reparationer på beholderen.

Brug aldrig slidte, ændrede eller defekte reserve-/ tilbehørsdele!

Sprøjten har en maks. levetid på 10 år. BEMÆRK! RZ_KRSG_DK.qxp_Text_DK 01.10.18 15:52 Seite 7879

Livsfare på grund af brand og/eller eksplosion! Uhensigtsmæssig brug af sprøjten medfører livsfare! Overhold derfor de efterfølgende sikkerhedsanvisninger:

Bær egnet beskyttelsesdragt inklusive beskyttelseshandsker og åndedrætsværn ved omgang med farlige stoffer. Undgå antændelseskilder i omgivelserne, og sørg for god udluftning af arbejds- pladsen.

Antændelige medier må ikke anvendes med apparatet. Ved omgang med sprøjten og plantebeskyttelsesmidlerne kan der opstå farer, så du og andre personer kan komme til skade. Overhold derfor altid sikkerhedsanvis- ningerne/beskyttelsesforholdsreglerne fra sprøjtemiddelproducenterne samt de efterføl- gende sikkerhedsanvisninger:

Tilstoppede dyser må ikke blæses ud med munden.

Ret ikke sprøjterørenes ende mod dig selv, når de skrues af.

Ændringer eller reparationer på sprøjten må aldrig foretages uden forudgående tilladelse fra producenten! Sikkerhedsanordninger må aldrig bypasses, ændres eller fjernes. Sundhedsfare ved kontakt med plantebeskyttelsesmidlerne! Plantebe- skyttelsesmidler kan fremkalde sundhedsskader som følge af indånding, synkning eller optagelse gennem huden. Hvis der opstår symptomer, eller hvis der opstår tvivl, skal lægen spørges til råds. Overhold derfor de efterfølgende sikkerhedsanvisninger:

Overhold sikkerhedsanvisningerne på plantebeskyttelsesmidler etiketter. Overhold den maks. angivne koncentration. Nogle væsker kræver beskyttelsesbriller, beskyttelseshandsker eller andre beskyttelsesforholdsregler.

Bestil altid et sikkerhedsdatablad fra sprøjtemiddelproducenten.

2.3 Fare på grund af materielle skader >>

Ved uhensigtsmæssig anvendel- se kan der opstå materielle skader på sprøjten! Overhold derfor de efterfølgende sikkerhedsan- visninger:

Beskyt sprøjten mod længere tids påvirkning fra sol og frost.

Lad ikke sprøjten stå under tryk i længere tid.

Opbevar ikke sprøjten i stalde med kvæg på grund af ammoniakdampe (fare for ridser ved messing), og fyld ikke kvælstof- og fosfatholdige opløsninger på.

Opbevar ikke plantebeskyttelsesmidler i sprøjten.

3 Før sprøjten kan bruges I dette kapitel får du informationer om leveringstilstanden.

3.1 Leveringstilstand >>

Sprøjten leveres standardmæssigt på følgende måde: - Spærreventil af plast med integreret trykreguleringsventil med manometer - Messingsprøjterør med hulkegledyse - Forlængerrør 0,5 m (type Hobby 1800, Pro 1300/1800) - To indstillelige bæreremme med polster til pumpestangen, der kan betjenes til højre eller ven- stre (type Hobby 1200) - To indstillelige bæreremme med polster samt ekstra hoftesele til pumpestangen, der kan betje- nes til højre eller venstre (type Hobby 1800) - Polstret bæresystem til pumpestangen, der kan betjenes til højre eller venstre, og monterbart håndtag (type Pro 1300/1800) - Pumpestang med holder til sprøjterør - Beholder med gennemsigtige striber (til kontrol af påfyldt mængde) - 1 x betjeningsvejledning og produktinformationer Eventuelle tilbehørsdele er vedlagt emballeret separat. 4 Tekniske data Rygsprøjte Type Hobby 1200/1800 Type Pro 1300/1800 Maks. påfyldt mængde 5 liter: 12/18 13/18 Till. driftstemperatur: + 40°C + 40°C Tom vægt: 3,45 kg / 4,30 kg 4,00 kg / 4,90 kg Hulkegledyse, sprøjtevinkel 55° 55° Pumpemængde ved 1,5 bar sprøjtetryk: 0,42 l/min 0,42 l/min 2,0 bar sprøjtetryk: 0,49 l/min 0,49 l/min 2,5 bar sprøjtetryk: 0,50 l/min 0,50 l/min Beholdermateriale: Polyethylen Polyethylen Pumpens materiale: Polyethylen Messing Maskestørrelse for filteret i spærreventilen: 0,9 mm 0,9 mm Påfyldningssiens maskestørrelse: 1 mm 1 mm Restmængde ved vandret tømning: < 150 ml < 150 ml Indstilleligt tryk på trykreguleringsventilen: 1,5 - 3 bar 1,5 - 3 bar 5 Montering

5.1 Skuldersele / bæresystem >>

Figur 1 - 8 Afhængigt af modellen er sprøjten forsynet med en polstret skuldersele eller et bærestel. Afhængigt af den ønskede betjeningsstilling for pumpestangen (til venstre eller højre) kan skulderselerne monteres til venstre- eller højrehåndede for alle modeltyper. Til højrehåndede skal pumpestangen sidde til venstre.

Type Hobby 1200 / 1800: Polstret skuldersele Træk den øverste strop gennem det midterste langhul. Sæt fikseringselementet ind i stroppen. Træk selen tilbage, til den sidder fast. Træk de to nederste ender af selen gennem metalspænderne som vist på billedet. Type Hobby 1800: Ekstra hoftesele Montér de nederste holdepunkter til hofteselen som vist på billedet. Træk de øverste seler gennem det venstre og højre langhul, og træk dem gennem selespæn- derne. Type Pro 1300 / 1800: Bæresystem med brystsele (model Pro 1800 også med hoftesele) Træk den øverste sele i midten gennem det midterste langhul, og træk den gennem selespæn- det. Montér derefter de nederste 4 holdepunkter (2 udvendigt / 2 indvendigt) til bæresystemet som vist på billedet. Træk de øverste udvendige seler gennem det venstre og højre langhul, og træk dem gennem selespænderne.

Figur 9 Sprøjtetyperne Pro 1300/1800 er udstyret med et ergonomisk håndtag, som skal monteres alt efter, om brugeren er venstre- eller højrehåndet. Montér håndtaget som ønsket på venstre eller højre side på pumpestangen. Sæt håndtagets halvdel mod pumpestangen som vist på billedet.

Du kan vælge mellem 2 positioner, som afkorter eller forlænger pumpestan- gens løftearm afhængigt af den monterede position.

Brug holdeklemmer til sprøjterøret som vist på billedet. Sæt derefter den anden halvdel af hånd- taget på, og skru begge halvdele sammen med pumpestangen som vist på billedet.

5.3 Spærreventil/slangeledning/sprøjterør >>

Figur 10 - 13 Sæt pakningen ind i tilslutningstyllen, og skru den på gevindstudsen på pumpehuset. Sæt slangen på studsen på pumpehuset indtil modstand, og skru den godt fast med omløber- møtrikken. Skru trykreguleringsventilen på spærreventilen. Sæt slangen på studsen på spærreventilen indtil modstand, og skru den godt fast med omløbermøtrikken. Skru sprøjterøret på spærreventilen. Montér forlængeren ved behov (bort- set fra typen Hobby 1200).

Første brug Læs kapitel 2 “For din sikkerhed” før opstart. Sundhedsfare på grund af udløbende plantebeskyttelsesmidler! Hvis sprøjten eller dens dele er utætte, kan det medføre, at plantebeskyttelsesmidler løber eller sprøjtes ud. Overhold derfor de efterfølgende sikkerhedsanvisninger:

Før brug skal sprøjten altid kontrolleres for korrekt tilstand og tæthed. Fyld beholderen med vand for at foretage tætheds kontrollen!

6.1 Påfyldning af sprøjten >>

Maks. påfyldt mængde (se de tekniske data), overhold sikkerheds-bestem- melserne og de tilladte arbejdsstoffer.

Kontrol af påfyldt mængde.

Overhold informationerne fra sprøjtemiddelproducenten!

6.2 Indstilling af skulderselen / bæresystemet korrekt efter kroppen >>

Figur 16 - 25 Skulderselen/bæresystemet (typeafhængigt) kan indstilles perfekt, så lastfordelingen er optimal, og trættende arbejde undgås. Sprøjten skal bæres så tæt på kroppen som muligt og paral- lelt med rygsøjlen. Type Hobby 1200 / 1800: Polstret skuldersele Fastgør skulderselerne som vist på billedet nederst på de venstre og højre udvendige bærer- emsknapper, og sæt sprøjten på ryggen. Fastgør bæreremmene ved at trække i de nederste trækflapper, efter at de er sat over skulde- ren. Bæreremmene kan forlænges eller forkortes ved at trække i spænderne. Type Hobby 1800: Endvidere med hoftesele Ved denne sprøjte skal hofteselen sættes på og fastgøres ud over længdeindstilling af selerne. Spænd derefter skulderselernes bæreremme. Type Pro 1300 / 1800: Bæresystem med brystsele (Pro 1800 også med hoftesele) Sæt sprøjten på ryggen. Sæt brystselen fast, og indstil den i højden og bredden som vist på billedet. Fastgør skulderselerne som vist ved at trække i de nederste trækflapper. Indstil skulderselernes bæreremme som vist ved at trække i de øverste selespænder, så sprøj- ten holdes parallelt med ryggen. Indstillingen kan kun foretages, når sprøjten er taget af skuldrene. Type Pro 1800: Endvidere med hoftesele Ved denne sprøjte skal hofteselen endvidere sættes fast og fastgøres, før de nederste trækfl- apper fastgøres. Fastgør skulderselerne som vist ved at trække i de nederste trækflapper.

Figur 26 - 32 Ved omgang med sprøjten og plantebeskyttelsesmidlerne kan der opstå farer, så du og andre personer kan komme til skade. Overhold derfor altid sikkerhedsanvisnin- gerne/beskyttelsesforholdsreglerne i denne driftsvejledning samt de efterfølgende anvisninger:

Anvend kun sprøjten lodret eller hængende helt oprejst. Bevæg pumpearmen oppefra og ned. Derved fyldes vindkedlen og sprøjteledningen med sprøjtemiddel.

Ved at trykke aktiveringsstangen ned på spærreventilen udløses sprøjteforløbet. Først nu kan trykkes indstilles på trykreguleringsventilen og aflæses på manometeret. Højred- rejning forhøjer trykket, venstredrejning reducerer trykket. Det optimale sprøjtetryk er afhængigt af den anvendte dyse. Det ligger mellem 1,5 og 2,5 bar for hulkegledysen, der er monteret fra fabrikken. Hvis trykket i slangeledningen og vindkedlen kommer under trykket, der er indstillet på trykregulatoren, lukker trykregulatoren, og der løber ikke sprøjtemiddel ud ved dysen. I dette tilfælde skal pumpefrekvensen øges lidt. Ved at slippe aktiveringsarmen på spærreventilen afbrydes sprøjtestrålen straks. Hold øje med vindretningen! Sprøjt ikke mod vinden. Vær opmærksom på ensartet fordeling ved sprøjtning. Dysens afstand til objektet, der skal sprøjtes, 40-50 cm.

Ved afbrydelse af arbejdet eller pauser skal sprøjterøret clipses fast på pumpearmen.

Hvis trykreguleringsventilen afbryder sprøjtestrålen, er der stadig tryk i slan- geledningen og i pumpen. 7 Afbrydelse

7.1 Tømning & rengøring >>

Figur 33 - 37 Sundhedsfare på grund af udløbende plantebeskyttelsesmid- ler! Overhold sikkerhedsanvisningerne i denne vejledning. Ved bortskaffelse af restmængder skal de gældende love og bestemmelserne fra sprøjtemiddelproducenten overholdes. Afmonter trykregulatoren, og tøm resttrykket ud i beholderen.

Figur 38 - 44 Ved vedligeholdelse kan der opstå farer, så personer muligvis kan komme til skade. Bær beskyttelseshandsker og evt. beskyttelsesdragt.

Gør slangeledningen helt trykløs ved at trække i aktiveringsstangen ved spærreventilen, når sprøjten er tom, og spred en evt. restmængde i systemet på et beplantet område.

Tætningsringen i beholderens dæksel og alle andre bevægelige dele skal regelmæssigt smøres ind i harpiks- og syrefrit fedt.

Overhold denationale forskrifter, som gælder på anvendelsesstedet, med hensyn til arbejdsbe- skyttelse samt de gældende nationale forskrifter om driften. Hvis der opstår mangler, som kan være til fare for sikkerheden, men mindst hvert 5. år, skal sagkyndige - helst producentens vedli- geholdelsesservice - kontrollere, om risikofri drift fortsat er mulig.

Figur 45 - 46 Ved omgang med sprøjten og plantebeskyttelsesmidlerne kan der opstå farer, så du muligvis kan komme til skade. Opbevar derfor sprøjten og plantebeskyttelsesmidlerne uden for børns rækkevidde. Tøm og rengør sprøjten som beskrevet i kapitel 7.1.

Løsn beholderens låg – sæt sprøjterøret på holderen – opbevar sprøjten trykløs og frost- frit. 8 Problemer med sprøjten

8.1 Afhjælpning af driftsfejl >>

BEMÆRK! Fejl Årsag Afhjælpning Sprøjten er utæt på slangeforskruningen Slangeledningen er løs Stram omløbermøtrikkerne, og udfør trykkontrol med vand Dysens sprøjtebillede ikke i orden Dysen er delvist tilstoppet Filteret i spærreventilen er snavset Rengør filteret eller dysen (se fig. 36 - 37) Pumpearmen går tungt O-ringen på pumpens stempel affedtet Afmonter stemplet fra pumpen, og smør O-ringen med fedt igen (se fig. 38 - 44) Skift O-ringen, hvis den er slidt. Art.-nr.: se tilbehør/reservedele RZ_KRSG_DK.qxp_Text_DK 01.10.18 15:52 Seite 8485 10 Bortskaffelse & juridiske forhold

10.1 Miljøbeskyttelse & bortskaffelse af sprøjten >>

Sprøjten skal afleveres sorteret til en genbrugsplads til genbrug. Materialerne kan genanvendes i henhold til deres mærkning.

Du bedes forhøre dig hos din kommune om den nærmeste genbrugsplads.

Tøm sprøjten før bortskaffelse, og gør den ubrugelig.

Bortskaffelse af emballagen

Emballagematseriaerne er valgt ud fra miljømæs- sigt forsvarlige og tekniske synspunkter og kan derfor genanvendes. Returnering af emballagen til materialekredsløbet sparer råstoffer og reducerer affaldsmængden. Bortskaf emballagematerialer, som ikke behøves længere, efter de lokalt gældende forskrifter.
