| Tipo di prodotto | Spruzzatore dorsale a pistone |
| Marca | GLORIA |
| Modello | Hobby 1200 |
| Capacità massima di riempimento | 12 litri |
| Peso a vuoto | 3,45 kg |
| Pressione regolabile | 1,5 - 3 bar |
| Portata a 1,5 bar | 0,42 l/min |
| Portata a 2,0 bar | 0,49 l/min |
| Portata a 2,5 bar | 0,50 l/min |
| Tipo di ugello | Ugello a cono cavo, angolo 55° |
| Materiale del serbatoio | Polietilene |
| Materiale della pompa | Polietilene |
| Temperatura massima di esercizio | +40°C |
| Durata massima | 10 anni |
| Valvola a chiusura rapida | Con valvola regolatrice di pressione e manometro |
| Lancia | In ottone con ugello a cono cavo |
| Cinghie | Due cinghie regolabili imbottite |
| Filtro di riempimento | Apertura di maglia 1 mm |
| Quantità residua in orizzontale | Non specificata (consultare il manuale) |
Domande frequenti - Hobby 1200 GLORIA
Domande degli utenti su Hobby 1200 GLORIA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Idropulitrice in formato PDF gratuitamente! Trova il tuo manuale Hobby 1200 - GLORIA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Hobby 1200 del marchio GLORIA.
MANUALE UTENTE Hobby 1200 GLORIA
Nebulizzatore a pistone a spalla
Tipo Hobby 1200/1800
Tipo Pro 1300/1800
Euoloopoc opoptoc a a c nlatc
TucocHobby1200/1800
TucocPro1300/1800
Aspersordorsaldepistón
ModeloHobby1200/1800
ModeloPro1300/1800
Sirt tipi kollu ilaclama
pompasi
Tip Hobby 1200/1800
Tip Pro 1300/1800
Pulverizador de mochila com émbolo
Tipo Hobby 1200/1800
Tipo Pro 1300/1800
Pistovy postrikova
Typ Hobby 1200/1800
Typ Pro 1300/1800
977650-02 201018
PaHceBbI nopUHeBOnPpbICKnBaTeIbTun Hobby 1200/1800Tun Pro 1300/1800
www.gloriagarten.de
Instruzioni per l'uso Traduzione delle istruzioni per l'uso originali
Graisse silicone (tube): N° d'art. 728781.0000

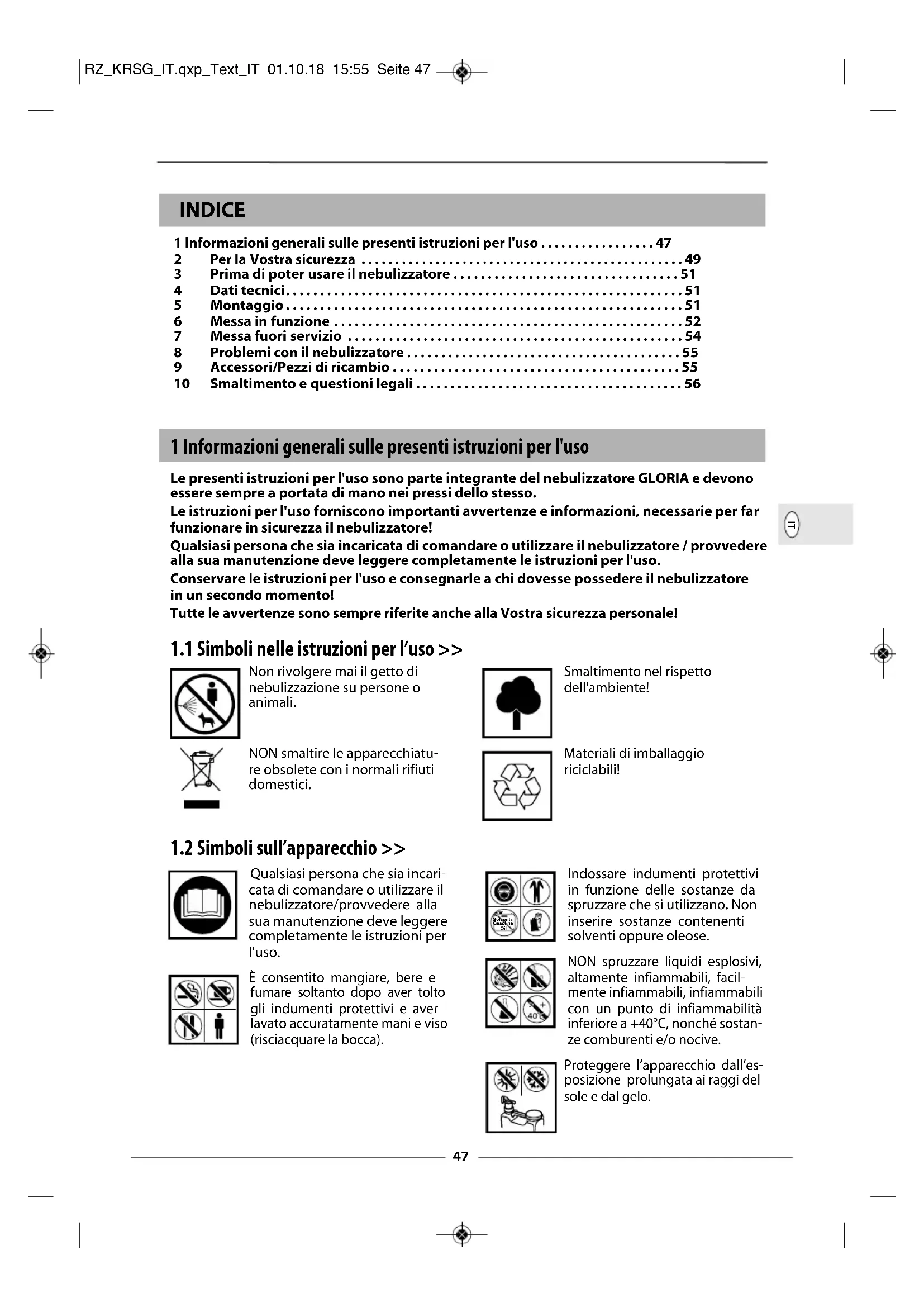

1 Informazioni generali sulle presenti istruzioni per l'uso 47
2 Per la Vostra sicurezza 49
3 Prima di poter usare il nebulizzatore 51
4 Dati tecnici 51
5 Montaggio 51
6 Messa in funzione 52
7 Messa fuori servizio 54
8 Problemi con il nebulizzatore 55
9 Accessori/Pezzi di ricambio 55
10 Smaltimento e questioni legali 56
1 Informazioni generali sulle presenti istruzioni per l'uso
Le presenti istruzioni per l'uso sono parte integrante del nebulizzatore GLORIA e devono essere sempre a portata di mano nei pressi dello stesso.
Le istruzioni per l'uso forniscono importanti avventenze e informazioni, necessarie per far funzionare in sicurezza il nebulizzatore!
Qualsiasi persona che via incaricata di comandare o utilizzato il nebulizzatatore / provvedere alla sua manutenzione deve leggere completeness le istruzioni per l'uso.
Conservare le istruzioni per l'uso e consegarne a chi dovesse possedere il nebulizzatore in un secondo momento!
Tutte le avventenze sono sempre riferiteanche alla Vostra sicurezza personale!
1.1 Simboli nelle istruzioni per l'uso >>
Non rivolgere mai il getto di nebulizzazione su persono o animali.
NON smaltire le apparecchiaturre obsolete con i normali rifiuti domestici.
Smaltimento nel rispetto dell'ambiente!
Materiali di imballaggio riciclabili!
1.2 Simboli sull'apparecchio >>
Qualsiasi persona che sia incar-cata di comandare o utilizzato il nebulizzatore/provvedere alla sua manutenzione deve leggere complemente le istruzioni per I'uso.
É consentito mangiare, bere e fumare sostanto dopo aver totto gli indumenti protettivi e aver lavato accuramente manie e viso (risciacquare la bocca).
Indossare indumenti protettivi in funzione delle sostenze da spruzzare che si utilizzato. Non inseire sostenze contenti solventi oppure olese.
NON spruzzare liquidi esplosivi, altoamente infiammabili, facilemente infiammabili, infiammabili con un punto di infiammabilita inferiore a +40^ ,nonché sostanze comburenti e/o nocive.
Proteggere l'apparecchio dall'esposizione prolungata ai raggi del sole e dal gelo.
1.3 Avvertenze>>
PERICOLO
Un'avventenza di questo livello di pericolo indica un potenziale pericolo di casa di但这a avventenza, seguire le istruzioni per evitare il pericolo di morte o me.
AVVERTENZA
Un'avventenza di quello livello di pericolò indica una possibile situazionne. In presenza di quella avventenza, seguire le istruzioni per evitare il lesioni gravissime.
CAUTELA
Un'avventenza di questo livello di pericolo indica una situazione di pericolò se non evitata, cui causare lesioni. In presenza di但这a avventenza, oni per evitare il pericolò di lesioni.
ATTENZIONE
Un'avertenza di questo livello di pericolo indica un pericolo potenziale che,
se non evitato, cui causare danni materiali. In presenza di questa avvertenza, seguire le istruzioni per evitare danni materiali.
AVVISO!
Un avviso indica ulteriori informazioni o figure, che servono per amplificare l'uso
e la comprensione dell'apparecchio.
1.4 Utilizzo conforme >> Si tratta di un GLORIA apparecchio per la protezione dei vegetali destinato esclusivamente alla distribuzione di prodotti fitosanitari liquidi omologati BVL (Ufficio federale per la tutela del consumatore e la sicurezza alimentare, Germania). Il rispetto delle istruzioni per l'uso allegate è un presupposto fondamentale per il funzionamento regolare dell'apparechio. Le istruzioni per l'uso comprehenso sono anche le istruzioni di commando, manutenzione ordinaria e manutenzione periodica. Durante la distribuzione di prodotti fitosanitari osservare assolutamente le avertenze per la sicurezza/misure protettive dei produttori dei prodotti fitosanitari.
CAUTELA
In caso di uso impropero, l'apparecchio può essere fonte di pericoli.
Per questo motivo, atteneri alleindicazioni di sicurezza di seguito riportate:
Utilizzare l'apparecchio esclusivamente per l'uso previsto.
- Osservare tutte leindicazioni e le informazionicontenute nelleistruzioni per l'uso.
1.5 Uso scorretto ragionevolmente prevedibile >>
L'apparecchio non è adatto per:
- liquidi esplosivi, altamente infiammabili, leggermente infiammabili e infiammabili con un punto di infiammabilita inferiore a +40^ .
- sostenze comburenti e nocive
- acidi (pH≤ 5) , basi (pH≥ 9)
- solventi o sostanze a base di solventi
-carburanti
- agenti umettanti (agenti tensioattivi) che possono scatenare o favorire fessurazioni ai materia- li plastici utilizzati.
disinfettanti e impregnanti, nonché sostanze con una temperatura superiore a +40^
- liquidi molto densi, colloso o che formano residui che non si possono totalmente svuotare o togliere con il lavaggio dell'apparecchio.
- l'utilizzo in ambito alimentare
1.6 Rischi residui >> Questo apparecchio è stato costruito a regola d'arte, nel rispetto delle vigenti norme di sicurezza! Ciò nonostante, durante l'utilizzo dell'apparecchio:
- possono insorgere pericoli per la vita e l'integrità dell'opercatore o di altre persona
l'apparecchio pou subire danni
-altri beni materiali possono subire danni
1.7 Limitazione di responsabilità >> Facciamo espressamente presente che, in base alla legge sulla responsabilità per danno da prodotti, non rispondiamo per anni causati dal nostro apparecchio, qualora tali danni siano causati alla mancata osservanza delle istruzioni per l'uso, da un uso improprio, da una riparazione eseguita non a regola d'arte o alla sostituzione di pezioni con pezioni non originali e la riparazione non sua stata effettuata dal servizio assistenza o da un esperto autorizzato. Quanto sopra si intende validoanche per gli accessori.
2 Per la Vostra sicurezza
Questo capitolo fornisce importanti avventenze eindicazioni di sicurezza, che bisogna assolutamente rispetto nel maneggiare eutilizzare l'apparecchio.
2.1 Indicazioni fondamenti per la sicurezza >> Per maneggiare e utilizzare in sicurezza l'apparecchio, osservare le seguentiindicazioni fondamenti per la sicurezza:
AVVISO!
[AVVISO!]. Gli interventi di riparazione a questi apparecchi sono riservati ai centri di assistenza del costruttore. I ricambi devono essere ordinati presso il proprio rivenditore specializzato. Qualora non fosso disponibili in magazzino, il rivenditore li procurera il più presto possibile.
- Questo appearecchio è conforme alle regole tecniche riconosciute e alle norme di sicurezza in materia!
- L'apparecchio può essere utilizzato da bambini a partire dagli 16 anni di età e da persona con capacité fisiche, sensoriali o mentali limitate ovvero con scarsa esperienza e conoscenza delle relative funzioni se si trovano sotto la sorvegianza di qualcuno o hanno ricevuto le dovute istruzioni sull'uso sicuro dell'apparecchio e comprendono i pericoli adesso connesso. è vietato ai bambini giocare con l'apparecchio. Pulizia e manutenzione da parte dell'utente non possono essere eseguite da bambini se manca la dovuta sorvegianza.
- Questo apparecchio non deve essere utilizzato da persona in condizioni di stanchezza, malattia o tutto l'influenza di alcool, droge o medicinali.
Utilizzare il nebulizzatore secondo l'uso previsto! - Tenere lontano alla portata dei bambini e dei ragazzi di età inferiore a 16 anni nebulizzatori e prodotti fitosanitari.
Per evitare danni e pericoli derivanti da un uso improprio, è necessario osservare le istruzioni per l'uso e conservarle con cura! - Nel momento in cui l'apparecchio viene consegovato ad altre persona, occorre fornireanche le istruzioni per I'uso!
Riporre il nebulizzatore sempre su una superficie in piano e diritta. - Bloccare l'apparecchio durante il trasporto per evitare la fuoriuscita di liquido.
Non preparare più liquido del necessario. Non versare il liquido residuo negli scarichi, ma distribuirlo sulla coltivazione diluito 1:10. - Prima di agli messa in funzione del nebulizzatore, verificare con regolarità le condizioni e il funzionamento dei componenti nelle pressione/adibiti al trasporto di li quidi, nonché della valvola di sicu rezza. Prestare particolare attenzione alla tenuta del raccordo e dei collegamenti a vite. Controllare che il materiale non presenti fessurazioni, fragilità e corrosione. Nel caso ci si è il sospetto che l'apparecchio possa essere danneggiato, metterlo immediatamente fuori servizio.
Non lasciare incustodito l'apparecchio finanto che è acceso.
Proteggere il nebulizzatore dall'esposizione prolongata ai raggi del sole e dal gelo. - Dopo due anni di utilizzo, per cautela sottoporre i nebulizzatori ad un controllo particolarmente approffondito, preferibilmente da parte del produttore. è proibito effettuare riparazioni sul serbatoio.
- Per quanto riguarda il nebulizzatore, utilizzato soltanto pezzi di ricambio e accessori originali GLORIA.
Nonutilizzare mai pezzi di ricambio/accessori usurati, modificati o difettosi!
L'apparecchio ha una durata max. di 10 anni.
2.2 Rischi per la salute >> >>
PERICOLO
PERICOLO Pericolo di morte per incendio e/o esplosion! Pericolo di morte per uso improprio dell'apparecchio! Per quello motivo, atteneri alle indicazioni di sicurezza di seguito riportate:
- Quando si maneggiano sostanje pericolose indossare un abbligamento di protezione adatto, quanti di protezione e un dispositivo di protezione delle vie respiratoriè. Evitare fonti di accensione nella zona circostanze ed ariegliare bene la postazione di lavoro.
- Con l'apparecchio non è consentito applicare fluidi inflammabili.
AVVERTENZA
Nel maneggiare il nebulizzatore e i prodotti fitosanitari sono insor-gere dei pericoli che causano eventualmente lesioni. Pertanto è assolutamente necessario osservare le avventenze per la sicurezza/le misure protettive dei produttori dei prodotti fitosanitari e le seguenti avventenze per la sicurezza.
Non soffiare con la bocca sugli ugelli otturati.
- Quando si svitano le lance non rivolgere l'estremita verso se stessi.
- Non è permesso apportare modifiche o migliorie al nebulizzatore perché il consenso del produttore! Mai bypassare, modificare o rimuovere i dispositivi di sicurezza.
AVVERTENZA
Pericolo per la salute per contatto con i prodotti fitosanitari! Il liquido cui poto causare danni alla salute a seguito di inalazione, ingestione o asorbimentoattraverso la cute. In presenza di sintomi e in caso di dubbio consultare un medico. Per quello motivo, atteneri alle indicazioni di sicurezza di seguito riportate:
- Osservare le avventenze sulla sicurezza riportate sulle etichette dei detergenti. Prestare attenzione alla concentrazione max. indicata. Determinati detergenti rendono necessario indossare occhiali protettivi o quanti di protezione oppure adottare altre misure protettive.
Richiedere sempre una schedatecnica di sicurezza al produttore delle sostenze da spruzzare.
2.3 Pericolo dovuto a donne materiali >> ATTENZIONE In caso di uso improprio il nebulizzatore cui si rportare danni materiali! Per questo motivo, atteneri alle avventenze per la sicurezza di seguito riportate:
Proteggere l'apparecchio dall'es-posizione prolungata ai raggi del sole e dal gelo.
Non lasciare l'apparecchio sotto pressione per un periodo prolongato.
- A causa dei vapori ammoniacali (rischio che si crepi l'ottone) non conservare il nebulizzatore in stalle, non inseire soluzioni azotate o fosfatiche.
Non conservare le sostanze da spruzzare all'interno dell'apparecchio.
3 Prima di poter usare il nebulizzatore
Questo capitolo fornisce informazioni sullo stato alla segna.
3.1 Stato alla segna >> La dotazione standard del nebulizzatore alla segna è la segunte:
- Valvola a chiusura rapida in plastica piena con valvola riduttrice di pressione integrata con manometro
- Lancia in ottone con ugello a cono vuoto
- Prolunga 0,5 m (tiplo Hobby 1800, Pro 1300/1800)
- Due cinghie regolabili con imbottitura per leva della pompa con lavoro a destra e a sinistra (tipo Hobby 1200)
- Due cinghie regolabili con imbottitura e una cinghia subaddominale aggiantiva, per leva della pompa con dato a destra e a sinistra (como Hobby 1800)
- Sistema di trasporto imbottito per leva della pompa con lavoro a destra e a sinistra e impugnatura che si può montare (tipio Pro 1300/1800)
- Leva della pompa con sede della lancia
- Serbatoio con striscia trasparente (controllo quantità di liquido)
- 1 Istruzioni per l'uso e informazioni sul prodotto
Gli eventuali accessori sono acclusi imballati singolarmente.
4 Dati tecnici
Nebulizzatore a pistone a spalla Tipo Hobby 1200/1800 Tipo Pro 1300/1800
Quantità max. di liquido in litri: 12/18 13/18
Temperatura di esercizio consentita: +40^ + 40^
Ugello a cono vuoto, angolo di nebulizzazione 55^ 55^
Portata con
1,5 bar di pressione di nebulizzazione: 0,42 l/min 0,42 l/min
2,0 bar di pressione di nebulizzazione: 0,49 l/min 0,49 l/min
2,5 bar di pressione di nebulizzazione: 0,50 l/min 0,50 l/min
Materiale serbatoio: polietilene
Materiale della pompa: polietilene
Larghezza maglie del filtro nella valvola a chiusura rapida: 0,9 mm
Larghezza maglie del filtro di riempimento: 1 mm 1 mm
Quantità residua con svuotamento orizzontale: < 150 ml
Pressione regolabile sulla valvola riduttrice di pressione: 1,5-3 bar 1,5-3 bar
5 Montaggio
5.1 Tracolla / Sistema di trasporto >> Figure 1-8
A seconda del modello il nebulizzatore è dotato di tracolla imbottita o struttura portante.
A seconda della posizione che si desidera per il lavoro della leva della pompa (a sinistra o a destra) le tracolle possono essere monate su tutti i modelli per destrmani e mancini. Per i destrmani la leva delchio deve essere a sinistra.
Tipo Hobby 1200/1800:tracolla imbottita
2 Fare passare il passante superiore attraverso l'asola centrale. Inserire l'elemento di fissaggio nel passante. Tirare indietro la cinghia fino a quando risulta bloccata.
3 Fare passare le due estremita inferiori della cinghia atraverso le fibbie in metallo.
Tipo Hobby 1800: cinghia subaddominale aggiuntiva
4 Montare come in figura i punti di arresto inferiori per la cinghia subaddominale.
5 Inserire le cinghie superiore rispettivamente nell'asola sinistra e nell'asola destra e farle passare come in figura dalle fibbie.
Tiplo Pro 1300 / 1800:istema di trasporto con cinghia toracica (modello Pro 1800 in aggiunta con cinghia subaddominale)
6 Inserire la cinghia superiore centrale nell'asola centrale e farla passare come in figura alla fibbia.
Infine montare come in figura i 4 punti di arresto inferiori (2 esternamente / 2 internamente) per il systema di trasporto.
8 Inserire le cinghie superiori esterne rispettivamente nell'asola sinistra e nell'asola destra e farle passare come in figura alla fibbia.
5.2 Impugnatura dela pompa >> Figura 9
I nebulizzatori del tipo Pro 1300/1800 sono dotati di impugnatura ergonomica che va montata a seconda che si tratti di mancini o destrmani.
Di seguenza montare l'impugnatura per la leva della pompa a sinistra oppure a destra. Inserire una meta dell'impugnatura sulla leva della pompa come in figura.
i AVVISO!
- Si possono scegliere 2 positioni di inserimento, che a seconda della posizione
dell'impugnatura accorriano o allungano il braccio della leva della pompa. Inserire il fermaglio della lancia come in figura.
Inserire quindi la seconda meta dell'impugnatura e avvitare le due meta alla leva della pompa come in figura.
5.3 Valvola a chiusura rapida/tubo flessible/lancia >> Figure 10-13
10 Inserire la guarnizione nella bussola di raccordo e avvitarla al manicotto filettato sul corpo della pompa.
Spingere il tubo flessibile fino all'arresto sul raccordo che si trovava sul carter della pompa e fissare saldamente con il dato a risvolto.
12 Avvitare la valvola riduttrice di pressione alla valvola a chiusura rapida.
Spingere il tubo flessibile fino all'arresto sul raccordo che si trova sulla valvola a chiusura rapida e fissare con il dato a risvolto. Montare la lancia alla valvola a chiusura rapida. All'occorrezza montare la prolonga (eccetto tipo Hobby 1200).
6 Messa in funzione
PERICOLO
Prima della messa in funzione, atteneri a quanto riportato nel capitolo 2 urezza".
AVVERTENZA
Pericolo per la salute dovuto a liquido che fuoriesce! Un appearecchio o parti dell'apparecchio che perdono possono causare la fuoriuscita del liquido,anche sotto forma di spruzzi.Per Anything,attenersi alle indicazioni di sicurezza di seguito riportate:
- Prima di agli utilizzato verificare che l'apparecchio sa in perfetto stato e non abbia perdite. Per il controllo della te nuta, riempire il serbatoio d'acqua!
Controllare il fissaggio di tutti i collegamenti a vite.
6.1 Riempire il nebulizzatore >> Figure 14-15
14 / 15 Rimuovere il coperchio del serbatoio e riempire il nebulizzatore con l'apposto fatto. Chiudere il serbatoio con il coperchio.
CAUTELA
- Osservare la quantità max. di liquido (vedi dati tecnici), norme di sicurezza e
agenti ammessi.
Controllare la quantita di liquido.
Rispettare leindicazioni fornite dal produttore del prodotto fitosanitario!
6.2 Adattare correttamente al corpo la tracolla / il sistema di trasporto >> Figure 16-25
Per una distribuzione ottimale del carico e lavorare nella affaticarsi, è possibile adattare perfettamente la tracolla/ilsystema di trasporto (a seconda del tipo). Il nebulizzatore deve aderire possibilmente bene al corpo ed essere parallelo alla colonna vertebrale.
Tipo Hobby 1200/1800:tracolla imbottita
Fissare le tracolle come in figura in basso ai rispetti bontoni delle cinghie esterne a sinistra e a destra e posizionare il nebulizzatorre sulla schiena.
17 Dopo il posizionamento in spalla tirare le cinghie e fissarle alle briglie inferiori. Tirando nella zona fibbie è possibile allungare o accorrciare le cinghie.
Tipo Hobby 1800: in aggiunta con cinghia subaddominale
18 Oltre alla regolazione longitudinale delle cinghie, su quello nebulizzatore occorre prima agganciare e fissare la cinghia subaddominale.
19 Quindi tirare le cinghie delle tracolle.
Tipo Pro 1300 / 1800:istema di trasporto con cinghia toracica (Pro 1800 in aggiunta con cinghia subaddominale)
20 Posizionare il nebulizzatore sulla schiena.
21 Agganciare la cinghia toracica e regolare l'altezza e la larghezza come in figura.
22 Tirare le tracolle e fissarle alle briglie inferiori come in figura.
Regolare le cinghie delle tracolle come in figura tirando per le fibbie superiori, in modo che il nebulizzatore sia posizionato in parallelo alla schiena. La regolazione può essere effettuata molto se il nebulizzatore non è posizionato in spalla.
Tipo Pro 1800: in aggiunta con cinghia subaddominale
24 Inoltre, con questo nebulizzatore prima di fissare le briglie inferiori bisogna agganciare e fissare la cinghia subaddominale.
25 Tirare le tracolle e fissarle alle briglie inferiori come in figura.
6.3 Nebulizzazione >> Figure 26-32
AVVERTENZA
Nel maneggiare il nebulizzatore e i prodotti fitosanitari sono insovrcausano eventualmente lesioni. Pertanto è assolutamente necessarioze per la sicurezza/le misure protettive riportate nel presente manuale e:
- Utilizzarel'apparecchio solo in perpendicularare ovvero sospeso in posizione perpendicularare.
26 Spostare la leva della pompa dall'alto verso il basso. In quello modo la camera d'aria e la linea di nebulizzazione si riempnio di prodotto.
i AVVISO!
27 / 28 Mandando verso il basso la leva di lavoro che si trovava sulla valvola a chiusura rapida viene attenuata la nebulizzazione. Solo a quello punto è possibile regolare la pressione della valvola riduttrice di pressione e leggerla sul manometro. Una rotazione verso destra aumento la pressione; una rotazione verso sinistra, invece, riduce la pressione. La pressione di nebulizzazione ottimale dipende di volta inolta dall'ugello che si usa. Con l'ugello a cono cavo montato in fabbrica, il valore è compreso tra 1,5 e 2,5 bar. Se la pressione nel tubo flessibile e nella camera d'aria differisce daQLA impostata sul regolatore di pressione, il regolatore di pressione si chiude e dall'ugello non esce più alcun prodotto. In quello caso è necessario aumento leggermente la frequenza di pompaggio. Rilasciendo la leva di lavoro sulla valvola a chiusura rapida, il getto si interrompe immediatamente.
CAUTELA
29 Fare attenuationa alla direzione del vento! Non nebulizzare controvento.
Durante la nebulizzazione fare attenuatione che gli oggetti vengano bagnati in modo omogeneo.
30 Distanza dell'ugello dall'oggetto da nebulizzare 40-50 cm.
31 - 32 In caso di interruzioni o pause di lavoro, agganciare il tubo di nebulizzazione alla leva della pompa.
AVVERTENZA
- Se la valvola riduttrice di pressione interrompe il getto, significa che c'è unabo flessibile e nella pompa.
7 Messa fuori servizio
7.1 Svuotamento e pulizia >> Figure 33-37
AVVERTENZA
Pericolo per la salute dovuto a liquido che fuoriesce! Attenersi state nel presente manuale. Durante lo smaltimento delle quantitàenti e alle dispositionsi del produttore delle sostenze in questione.
33 Smontare il regolatore di pressione e scaricare la pressione residua nel contentitore.
34 - 37 Lavare accuramente con acqua (risciacquare più volte) il nebulizzatore e ilsystema di tubo flessibile après ogni utilizzato, azionando più volte la pompa e tirando la leva di azionamento sulla valvola a chiusura rapida. Raccogliere il liquido residuo e, come già descrizione in precedenza, distribuirlo sulla cottivazione diluito 1:10. Fare asciugare il nebulizzatore tenendolo aperto, possibilmente sospeso, con l'apertura rivolta verso il basso.
7.2 Manutenzione >> Figure 38-44
AVVERTENZA
Durante la manutenzione possono insorgere dei pericoli che causano non. Indossare quanti di protezione ed eventualmente indumenti protettivi.
- Per questo motivo, scaricare completeness la pressione dal tubo flessibile tirando,anche a nebulizzatore vuoto, la leva di azionamento che si trovava sulla valvola a chiusura rapida e distribuendo l'eventuale liquido residuo nel systema sulla coltivazione.
- Lubricare regolarmente con grasso privo di resina e di acidi l'anello di tenuta del coperchio del serbatoio e tutte le altre parti mobili.
-
Attenersi alle norme aziendali sulla sicurezza sul luogo di lavoro, nonché alle norme nazionali vigenti in materia. Soprattutto nel caso in cui si dovessero presentare difetti preoccupanti per la sicurezza e&Tuttavia almeno agli due anni è necessario che esperti, meglio ancora il servizio assistenza del produttore, verifichino se è possibile un ulteriore funzionamento privo di rischi.
-
In caso di riparazioni utilizzare soltanto pezzi di ricambio originali GLORIA (vedere il negozio ricambi GLORIA all'indirizzo https://shop.gloriagarten.de).
- Fare esquire le riparazioni soltanto dai centri di assistenza GLORIA.
- É viétato apportare migliorie al serbatoio (ad es. saldatura, brasatura).
- Per ulteriori accessori consultare il site www.gloriagarten.de
7.3 Stoccaggio >> Figure 45-46
i AVVISO!
Nel maneggiare il nebulizzatore e i prodotti fitosanitari sono insorgere in le causano eventualmente lesioni. Conservare sia il nebulizzatore sia le sostainne lontano alla portata dei bambini.
Svuotare e pulire l'apparecchio seguendo leindicazioni del capitolo 7.1.
45 / 46 Svitare il coperchio del serbatoio - agganciare la lancia alla sua sede - conservare il nebulizzatore privo di pressione e lontano dal gelo.
8 Problemi con il nebulizzatore
8.1 Rimedio dei malfunzionamenti >>
| Anomalia Causa Rimedio | ||
| Il nebulizzatore perde sul giunto a vite | Tubo flessibile allentato | Stringere il dato ed eseguire una provà a pressione con l'acqua |
| La nebulizzazione dell'u-gello non è aosto | Ugello in parte otturato Filtro nella valvola a chiu-sura rapida sporco | Pulire il filtrò o l'ugellon (siehe Abb. 36 - 37) |
| Leva della pompa poco scor-revole | Assenza di grasso sull'O-ring dello stantuffo della pompa | Smontare lo stantuffo alla pompa e reingrassare l'O-ring (vedere Fig. 38 - 44) Sostituire l'O-ring se usurato. N° art.: vedere accessori/ricambi |
9 Accessori/Pezzi di ricambio
Ugello a ventaglio: N° art. 111.0000
Campana tipo 260: N^ art. 260.0000
Campana tipo 270: N^ art. 270.0000
Prolunga in ottone 0,5 m: N° art. 124.0000
Detergente per nebulizzatori: N^ art. 1100.0000
O-ring stantuffo della pompa
O-ring stantuffo della pompa
(Hobby 1800; Pro 1300; Pro 1800): N° art. 610421.0000
Grasso al silicone (tubetto) N° art. 728781.0000
Per ulteriori accessori consultare il site www.gloriagarten.de
10 Smaltimento e questioni legali
10.1 Tutela dell'ambiente e smaltimento del nebulizzatore >> L'apparecchio va portato ad un centro di raccolta per il riciclaggio, suddiviso in funzione del tipo di materia. I materiali sono riutilizzabili in base alla rispettova marcatura.
- Rivolgersi alla propria amministrazione comunale per chiedere qual è il centro di smaltimento competente.
- Svuotare il nebulizzatore prima dello smaltimento e renderlo inutilizzabile.
10.2 Smaltimento dell'imballaggio >> I materiali per l'imballaggio sono stati selezionati in base a criteri sostenibili e tecnici di smaltimento e sono riciclabili. Il ritorno dell'imballaggio nel circuito dei materiali fa risparmiare materie prime e riduce la quantità di rifiuti.
Smaltire i materiali d'imballaggio che non occorro più secondo le nome in vigore sulippo.
INDICE
6.3 Pulverizzato>> Figuras 26-32
ADVERTENCIA
Bico de jacto plano: Art. n.111.0000
