44530 - Φωτισμός Goobay - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Εξωτερικός προβολέας LED με ανιχνευτή κίνησης υπερύθρων
Μάρκα	Goobay
Μοντέλο	44530
Τροφοδοσία	220-240 V~, 50 Hz
Ισχύς	50 W (ισοδύναμο 300 W)
Φωτεινή ροή	4200 lm
Θερμοκρασία χρώματος	6500 K (ψυχρό λευκό)
Δείκτης χρωματικής απόδοσης (Ra)	65
Γωνία εκπομπής	100°
Ονομαστική διάρκεια ζωής	30.000 ώρες
Αριθμός κύκλων λειτουργίας	15.000
Συντελεστής ισχύος	>0,8
Κατηγορία ενεργειακής απόδοσης	A
Βαθμός προστασίας	IP44
Υλικό περιβλήματος	Αλουμίνιο
Χρώμα	Μαύρο
Διαστάσεις (Μ × Β × Υ)	250 × 106 × 262 mm
Καθαρό βάρος	1579 g
Τύπος αισθητήρα	Αισθητήρας PIR
Μέγιστη περιοχή κάλυψης	10 m
Μέγιστη γωνία ανίχνευσης	180°
Χρονοκαθυστέρηση εξόδου	10 έως 600 δευτ.
Ύψος εγκατάστασης	1,8 έως 2,5 m
Θερμοκρασία λειτουργίας	-25 έως +40 °C
Ρυθμιζόμενη φωτεινότητα	Όχι
Συντήρηση	Καθαρίζετε με ένα μαλακό στεγνό πανί. Μη χρησιμοποιείτε απορρυπαντικά.
Εγγύηση και δυνατότητα επισκευής	Οι επισκευές επιτρέπονται μόνο από εξειδικευμένο ηλεκτρολόγο. Συμβουλευτείτε τη ρήτρα ευθύνης.

Συχνές ερωτήσεις - 44530 Goobay

Ποια είναι η ισοδύναμη ισχύς του προβολέα Goobay 44530;

Ο προβολέας Goobay 44530 έχει πραγματική ισχύ 50 W, ισοδύναμη με μια παραδοσιακή λάμπα 300 W.

Είναι ο προβολέας ρυθμιζόμενος ως προς τη φωτεινότητα;

Όχι, το Goobay 44530 δεν είναι ρυθμιζόμενης φωτεινότητας.

Ποιος είναι ο βαθμός προστασίας IP του μοντέλου 44530;

Ο βαθμός προστασίας είναι IP44, που το προστατεύει από πιτσιλίσματα και στερεά αντικείμενα διαμέτρου ≥ 1 mm.

Πώς ρυθμίζεται η ευαισθησία του ανιχνευτή κίνησης;

Χρησιμοποιήστε το κουμπί SENS για να ρυθμίσετε την εμβέλεια ανίχνευσης (4 έως 10 m). Γυρίστε δεξιόστροφα για να αυξήσετε την ευαισθησία.

Πώς ρυθμίζεται η χρονοκαθυστέρηση του φωτισμού μετά την ανίχνευση;

Το κουμπί TIME επιτρέπει τη ρύθμιση της διάρκειας φωτισμού μετά την ανίχνευση, από 10 δευτερόλεπτα έως 10 λεπτά.

Πώς ρυθμίζεται το κατώφλι φωτεινότητας για λειτουργία ημέρας/νύχτας;

Το κουμπί LUX ρυθμίζει την ευαισθησία στο φως περιβάλλοντος: γυρίστε προς το σύμβολο ήλιου για λειτουργία την ημέρα, προς το φεγγάρι για λειτουργία μόνο τη νύχτα.

Ποιο είναι το συνιστώμενο ύψος εγκατάστασης;

Το ύψος εγκατάστασης πρέπει να είναι μεταξύ 1,8 και 2,5 μέτρων για βέλτιστη ανίχνευση.

Μπορώ να εγκαταστήσω αυτόν τον προβολέα σε υγρό χώρο;

Ναι, χάρη στον βαθμό IP44, είναι κατάλληλος για εξωτερική εγκατάσταση, αλλά αποφύγετε την πλήρη βύθιση. Για ενισχυμένη προστασία, επιλέξτε το αντίστοιχο μοντέλο IP65.

Τι κάνω αν ο ανιχνευτής κίνησης προκαλεί ψευδείς συναγερμούς;

Ελέγξτε ότι δεν υπάρχει καμία πηγή θερμότητας (ζώα, κινούμενη βλάστηση, αντανακλάσεις) στο πεδίο ανίχνευσης. Ρυθμίστε την ευαισθησία (SENS) και τη γωνία του αισθητήρα.

Πώς καθαρίζεται ο προβολέας Goobay 44530;

Χρησιμοποιήστε ένα μαλακό στεγνό πανί. Μη χρησιμοποιείτε ποτέ απορρυπαντικά ή επιθετικά χημικά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 44530 Goobay

1 Υποδείξεις ασφαλείας....98

2 Περιγραφή και λειτουργία 99

2.1 Προϊόν....99
2.2 Περιεχόμενα στην παράδοση 99
2.3 Τμήματα προϊόντος 99
2.4 Τεχνικά χαρακτηριστικά 99

3 Προβλεπόμενη χρήση 100
4 Προετοιμασία 101
5 Συναρμολόγηση 101
6 Εγκατάσταση....102
7 Puθμίσεις....103
8 Συντήρηση, φροντίδα, αποθήκευση και μεταφορά 104
9 Γνωστοποίηση ευθύνης 104
10 Υποδείξεις απόρριψης.... 104

EL

EL

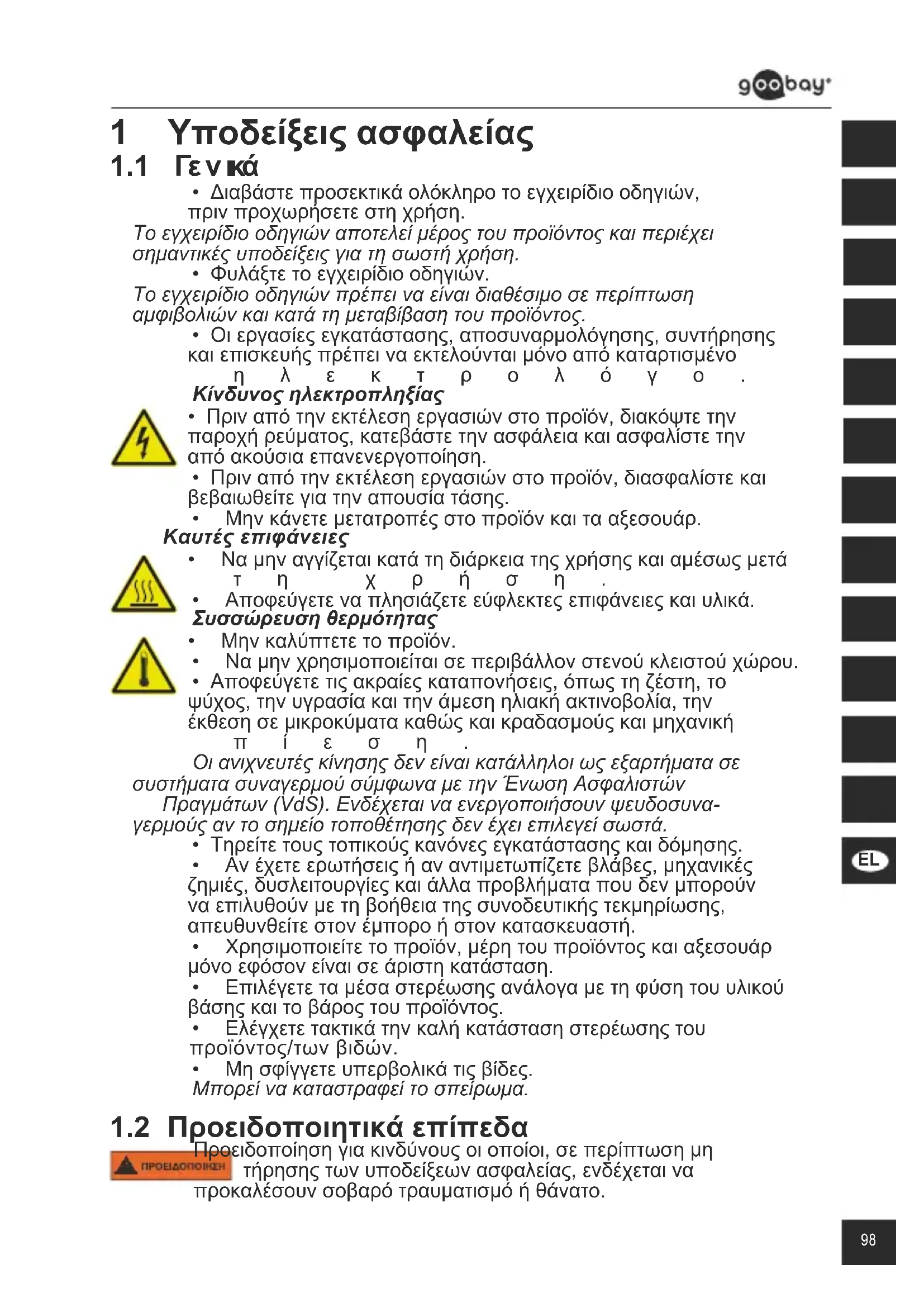

1 Υποδείξεις ασφαλείας

1.1 Γενκά

- Διαβάστε προσεκτικά ολόκληρο το εγχειρίδιο οδηγιών, πριν προχωρήσετε στη χρήση.

Το εγχειρίδιο οδηγιών αποτελεί μέρος του προϊόντος και περιέχει σημαντικές υποδείξεις για τη σωστή χρήση.

• Φυλάξτε το εγχειρίδιο οδηγιών.

Το εγχειρίδιο οδηγιών πρέπει να είναι διαθέσιμο σε περίπτωση αμφιβολιών και κατά τη μεταβίβαση του προϊόντος.

- Οι εργασίες εγκατάστασης, αποσυναρμολόγησης, συντήρησης και επισκευής πρέπει να εκτελούνται μόνο από καταρτισμένο

η λ ε κ τ ρ ο λ ό γ ο .

Κίνδύνος ηλεκτροπληξίας

• Πριν από την εκτέλεση εργασιών στο προϊόν, διακόψτε την παροχή ρεύματος, κατεβάστε την ασφάλεια και ασφαλίστε την από ακούσια επανενεργοποίηση.

• Πριν από την εκτέλεση εργασιών στο προϊόν, διασφαλίστε και βεβαιωθείτε για την απουσία τάσης.

• Μην κάνετε μετατροπές στο προϊόν και τα αξεσουάρ.

Καυτές επιφάνειες

• Να μην αγγίζεται κατά τη διάρκεια της χρήσης και αμέσως μετά τη χρήση.

• Αποφεύγετε να πλησιάζετε εύφλεκτες επιφάνειες και υλικά.

Συσσώρευση θερμότητας

• Μην καλύπτετε το προϊόν.

• Να μην χρησιμοποιείται σε περιβάλλον στενού κλειστού χώρου.

• Αποφεύγετε τις ακραίες καταπονήσεις, όπως τη ζέστη, το ψύχος, την υγρασία και την άμεση ηλιακή ακτινοβολία, την έκθεση σε μικροκύματα καθώς και κραδασμούς και μηχανική πίεση.

Οι ανιχνευτές κίνησης δεν είναι κατάλληλοι ως εξαρτήματα σε συστήματα συναγερμού σύμφωνα με την Ένωση Ασφαλιστών Πραγμάτων (VdS). Ενδέχεται να ενεργοποιήσουν ψευδοσυναγερμούς αν το σημείο τοποθέτησης δεν έχει επιλεγεί σωστά.

• Τηρείτε τους τοπικούς κανόνες εγκατάστασης και δόμησης.

• Αν έχετε ερωτήσεις ή αν αντιμετωπίζετε βλάβες, μηχανικές ζημιές, δυσλειτουργίες και άλλα προβλήματα που δεν μπορούν να επιλυθούν με τη βοήθεια της συνοδευτικής τεκμηρίωσης, απευθυνθείτε στον έμπορο ή στον κατασκευαστή.

• Χρησιμοποιείτε το προϊόν, μέρη του προϊόντος και αξεσουάρ μόνο εφόσον είναι σε άριστη κατάσταση.

- Επιλέγετε τα μέσα στερέωσης ανάλογα με τη φύση του υλικού βάσης και το βάρος του προϊόντος.

- Ελέγχετε τακτικά την καλή κατάσταση στερέωσης του προϊόντος/των βιδών.

• Μη σφίγγετε υπερβολικά τις βίδες.

Μπορεί να καταστραφεί το σπείρωμα.

1.2 Προειδοποιητικά επίπεδα

Προειδοποίηση για κινδύνους οι οποίοι, σε περίπτωση μη τήρησης των υποδείξεων ασφαλείας, ενδέχεται να προκαλέσουν σοβαρό τραυματισμό ή θάνατο.

ΠΡΟΣΟΧΗ

Προειδοποίηση για κινδύνους οι οποίοι, σε περίπτωση μη τήρησης των υποδείξεων ασφαλείας, ενδέχεται να

π ρ ο κ α λ έ σ ο υ ν τ ρ

ΕΠΙΣΗΜΑΝΣΗ

Προειδοποίηση για κινδύνους οι οποίοι, σε περίπτωση μη τήρησης των υποδείξεων, ενδέχεται να προκαλέσουν

υ λ ι κ έ ζ ζ η μ ι έ ζ .

2 Περιγραφή και λειτουργία

2.1 Προϊόν

Το προϊόν αυτό είναι ένας εξωτερικός προβολέας LED. Ορισμένα μοντέλα είναι επίσης εξοπλισμένα με ενσωματωμένο ανιχνευτή κίνησης υπέρυθρης ακτινοβολίας. Τα αντικείμενα ανιχνεύονται από τον αισθητήρα στην περιοχή ανίχνευσης. Όταν εντοπιστεί κίνηση, ενεργοποιείται ο συνδεδεμένος προβολέας LED.

2.2 Περιεχόμενα στην παράδοση

Προβολέας LED με ή χωρίς ανιχνευτή κίνησης, οδηγίες λειτουργίας

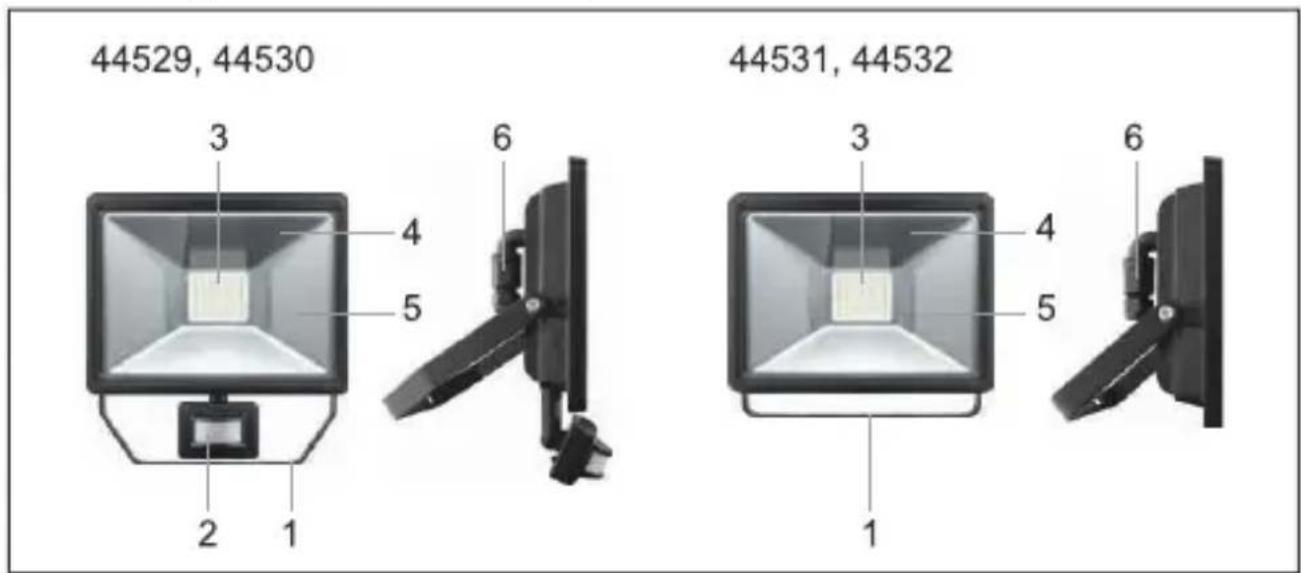

2.3 Τμήματα προϊόντος

44529, 44530 44531, 44532 3 6 4 3 4 5 6 2 1 1

Fig.72: Τμήματα προϊόντος

1 Βάση στήριξης 2 Ανιχνευτής κίνησης
3 L E D 4 A v α κ λ α σ 1
5 Υαλοπίνακας 6 Μπλοκ σύνδεσης με συνδετικό περίβλημα

2.4 Τεχνικά χαρακτηριστικά

Tab.26: Τεχνικά χαρακτηριστικά

Κωδικός είδους	44529	44530	44531	44532
Τάση εισόδου (V~)	220-240, 50 Hz
Αριθμός LED (τεμάχια)	49
Ισχύς (W)Αντιστοιχεί σε λαμπτήρα πυρακτώσεως (W)	50300
Συντελεστής απόδοσης > 0,8
Ονομαστική φωτεινότητα (lm) 4200
Κατηγορία ενεργειακής απόδοσης Α
Χρώμα φωτός ψυχρό-λευκό
Θερμοκρασία χρώματος (K) 6500
Δείκτης απόδοσης χρώματος (Ra) 65
Γωνία εκπομπής (°) 100
Ονομαστική διάρκεια ζωής (ώρες) 30000
Αριθμός κύκλων μεταγωγής (τεμ.) 15000
θερμοκρασία λειτουργίας (°C) -25 ~ + 40
Βαθμός προστασίας IP44 IP65
Υλικό περιβλήματος αλουμίνιο
Χρώμα περιβλήματος	μαύρο	λευκό	μαύρο	λευκό
Διαστάσεις (mm)	250 x 106 x 262		250 x 78 x 216
Καθαρό βάρος (g)	1579		1439
Ρυθμιζόμενη φωτεινότητα	X
Ανιχνευτής κίνησης	√		X
Τύπος αισθητήρα Αισθητήρας PIR
Μέγιστο εύρος ανίχνευσης (m)	10
Μέγιστο γωνία ανίχνευσης (°)	180
Καθυστέρηση απενεργοποίησης (δευτ.) Από... έως	10 ... 600
Ύψος εγκατάστασης (m)Από... έως 1,8 ... 2,5

3 Προβλεπόμενη χρήση

Δεν επιτρέπεται άλλη χρήση πέραν αυτής που περιγράφεται στην παράγραφο «Περιγραφή και λειτουργία» ή στις «Υποδείξεις ασφαλείας».

IP44 To προϊόν autó διαθέτει προστασία από υγρό εκτοξευόμενο από οποιαδήποτε διεύθυνση και επαφή με ξένα σώματα ≥ ∅1 mm.

IP65 Autó to προϊόν είναι ανθεκτικό στη σκόνη κατά την επαφή και φέρει προστασία από πίδακες νερού.

4 Προετοιμασία

1. Συγκρίνετε τα τεχνικά χαρακτηριστικά όλων των συσκευών που πρόκειται να χρησιμοποιηθούν και διασφαλίστε τη
   σ u μ β α τ ό τ η τ α
2. Βεβαιωθείτε ότι όλα τα μέρη περιλαμβάνονται στην παράδοση και ότι είναι άθικτα.

5 Συναρμολόγηση

ΠΡΟΣΟΧΗ

Κίνδυνος πτώσης/ Κίνδυνος σύνθλιψης

• Τοποθετείτε και χρησιμοποιείτε τα βοηθητικά μέσα με ασφάλεια.

• Μην κρατάτε μέλη του σώματος ανάμεσα σε μέρη που κόβουν.

• Τοποθετήστε το καλώδιο με ασφάλεια.

MINIMUM 2.0 mm

M=1.5mm

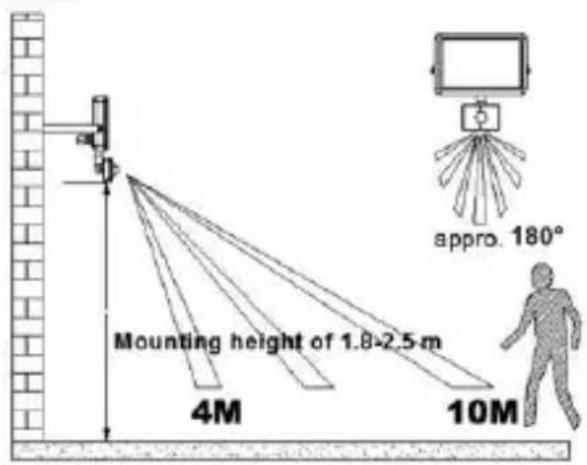

Fig.73: Θέση τοποθέτησης

1. Επιλέξτε τη θέση τοποθέτησης σύμφωνα με τα ακόλουθα

κ ρ Ι τ ή ρ Ι α :

• Η επιφάνεια πρέπει να είναι σταθερή.

• Δεν πρέπει να υπάρχουν κοντά εύφλεκτα αντικείμενα.
• Το προϊόν πρέπει να τοποθετήθεί σε απολύτως ευθεία θέση.

Μόνο για τα μοντέλα με αισθητήρα κίνησης:

• Δεν πρέπει να υπάρχουν κοντά ανοίγματα αερισμού.

• Φυτά, φωτισμός δρόμου, ανακλαστικές επιφάνειες ή αντικείμενα που κινούνται τυχαία δεν πρέπει να βρίσκονται εντός του εύρους ανίχνευσης.

• Δεν πρέπει να υπάρχουν κοντά ανοίγματα αερισμού. • Φυτά, φωτισμός δρόμου, ανακλαστικές επιφάνειες ή αντικείμενα που κινούνται τυχαία δεν πρέπει να βρίσκονται εντός του εύρους ανίχνευσης.

1. Επιλέξτε κατάλληλο υλικό τοποθέτησης σύμφωνα με την επιλεγμένη επιφάνεια και το βάρος του προϊόντος. Το υλικό τοποθέτησης δεν περιλαμβάνεται.

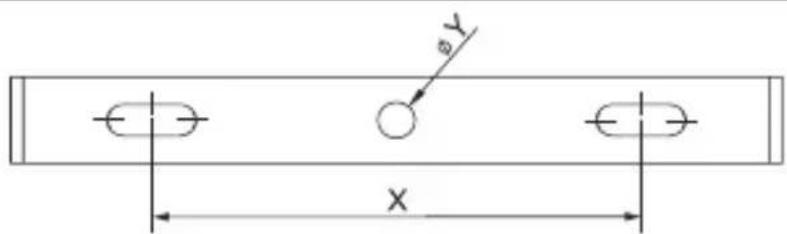

2. Σημειώστε την απόσταση των οπών διάτρησης Χ και τη θέση του στυπιοθλίπτη Υ χρησιμοποιώντας το στήριγμα στερέωσης και κατάλληλο μολύβι.

y x

Fig.75: Επίτοιχη τοποθέτηση

Κωδικός είδους Χ Υ
44529, 44530, 44531, 44532 120 mm ∅ 8,5 mm

Tab.27: Απόσταση οπών διάτρησης Χ και στυπιοθλίπτη Υ

1. Τρυπήστε τις οπές στερέωσης με τα κατάλληλα εργαλεία.

2. Συνδέστε τον προβολέα LED.

6 Εγκατάσταση

ПРОЕДОПОНЕН

Κίνδυνος ηλεκτροπληξίας

• Τα ανοικτά άκρα καλωδίου επιτρέπεται να συνδέονται MONO από έμπειρο ηλεκτρολόγο.

• Πριν από την εκτέλεση εργασιών στο προϊόν, διακόψτε την παροχή ρεύματος, κατεβάστε την ασφάλεια και ασφαλίστε την από ακούσια επανενεργοποίηση.

• Πριν από την εκτέλεση εργασιών στο προϊόν, διασφαλίστε και βεβαιωθείτε για την απουσία τάσης.

Τα μοντέλα χωρίς γειωμένο φις πρέπει να είναι μόνιμα εγκατεστημένα στο δίκτυο. Τα καλώδια ισχύος που χρησιμοποιούνται πρέπει να έχουν ελάχιστη διατομή 1,0 mm². Οι αγωγοί πρέπει να φέρουν χιτώνια ά κ ρ ω ν Οι παρακάτω συνδέσεις πραγματοποιούνται στην κλέμα ακροδεκτών του προϊόντος:


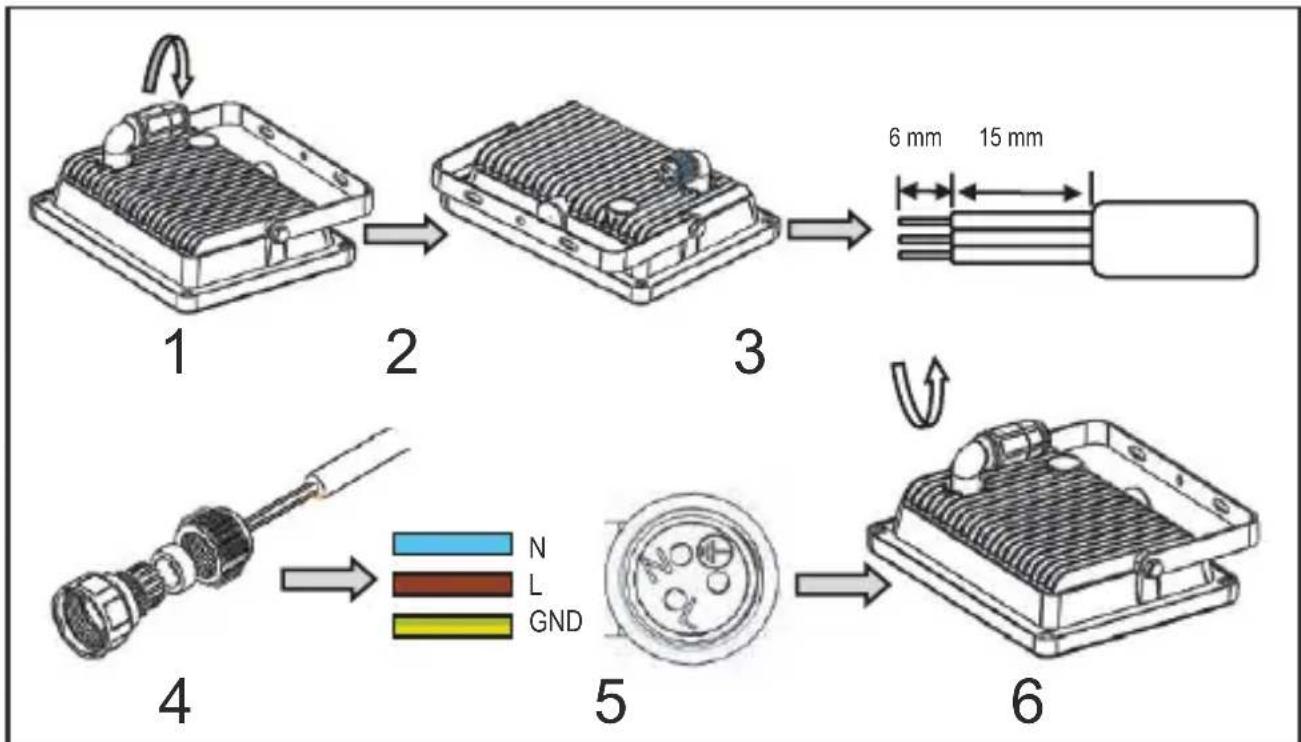

Fig.76: Εγκατάσταση

1. Απενεργοποιήστε την ασφάλεια.
2. Ανοίξτε το συνδετικό περίβλημα στρέφοντάς το αριστερόστροφα μέχρι να εκτεθεί το μπλοκ ακροδεκτών όπως φαίνεται στο σχήμα 76 - 2.
3. Μονώστε τα καλώδια όπως φαίνεται στο σχήμα 76 - 3.
4. Σύρετε τα τμήματα του συνδετικού περιβλήματος που φαίνονται στο σχήμα 76 - 4 πάνω από το καλώδιο σύνδεσης.
5. Βιδώστε το καλώδιο τροφοδοσίας όπως φαίνεται στο σχήμα 76 - 5 με ένα κατσαβίδι.
6. Σφίξτε το συνδετικό περίβλημα περιστρέφοντας δεξιόστροφα όπως φαίνεται στην Εικόνα 76 - 6.

7 Puθμίσεις

Μόνο για προβολείς με ανιχνευτή κίνησης:

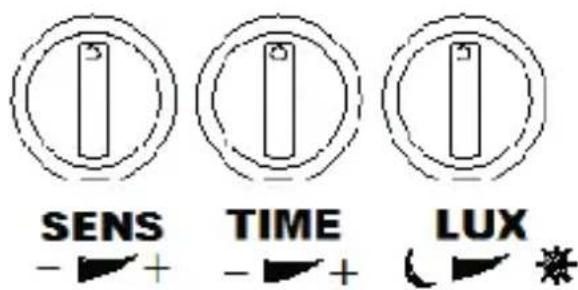

SENS TIME LUX

Fig.77: Puθμίσεις (για προβολείς με ανιχνευτή κίνησης)

SENS: Η τιμή SENS ορίζει την εμβέλεια του αισθητήρα PIR. Αυτή είναι τουλάχιστον 4 μέτρα και έως 10 μέτρα.

TIME: Η τιμή TIME ορίζει την καθυστέρηση απενεργοποίησης μεταξύ 10±5 δευτ. και 10±2 λεπτών.

LUX: Η τιμή LUX ορίζει την ευαισθησία του φωτοκύτταρου και ανιχνεύει τη φωτεινότητα περιβάλλοντος μεταξύ της ενεργοποίησης της ημέρας και της νύχτας και μόνο τη ν ύ χ τ α.

8 Συντήρηση, φροντίδα, αποθήκευση και μεταφορα

ΕΠΙΣΗΜΑΝΣΗ

Κίνδυνος υλικών ζημιών

• Για τον καθαρισμό χρησιμοποιείτε μόνο στεγνό και απαλό πανί. • Μη χρησιμοποιείτε μέσα καθαρισμού και χημικές ουσίες.

• Αποθηκεύεται σε δροσερό και ξηρό μέρος.

• Αν δεν πρόκειται να χρησιμοποιήσετε το προϊόν για μεγάλο χρονικό διάστημα, αποθηκεύστε το σε στεγνό και προστατευμένο από τη σκόνη χώρο, στον οποίο δεν έχουν πρόσβαση παιδιά.

• Φυλάξτε και χρησιμοποιήστε την αρχική συσκευασία για τη μ ε τ α φ ο ρ ά .

9 Γνωστοποίηση ευθύνης

Επιφυλασσόμαστε για τυπογραφικά λάθη και αλλαγές στο προϊόν, τη συσκευασία ή την τεκμηρίωση του προϊόντοςορ.

• Λαμβάνετε υπόψη τους όρους εγγύησης της εταιρείας μας. Ζητήστε πληροφορίες για αυτές στην τρέχουσα μορφή τους από τα στοιχεία επικοινωνίας που αναφέρονται.

10 Υποδείξεις απόρριψης

Σύμφωνα με την Ευρωπαϊκή Οδηγία ΑΗΝΕ, οι ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να απορρίπτονται με τα οικιακά απορρίμματα. Τα εξαρτήματά της συσκευής πρέπει να ανακυκλώνονται ή να διατίθενται ξεχωριστά γιατί τα τοξικά και επικίνδυνα συστατικά, αν δεν απορριφθούν σωστά, μπορούν να προκαλέσουν μακροχρόνιες βλάβες στην υγεία και το περιβάλλον. Ως καταναλωτής δεσμεύεστε από το νόμο να απορρίπτετε δωρεάν τις ηλεκτρικές καιηλεκτρονικές συσκευές στα σημεία του παραγωγού, του αντιπροσώπου ή στα δημόσια σημεία συλλογής στο τέλος της ζωής των συσκευών. Τα ειδικά σημεία ρυθμίζονται από το εθνικό δίκαιο. Το σύμβολο επάνω στο προϊόν, στο εγχειρίδιο χρήσης ή στη συσκευασία υποδεικνύει αυτούς τους όρους.

Με αυτού του τύπου τον διαχωρισμό, την εφαρμογή απορριμμάτων και την απόρριψη χρησιμοποιημένων συσκευών, συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος.

Ap. WEEE: 82898622
