44530 - Verlichting Goobay - Gratis gebruiksaanwijzing en handleiding

Producttype	LED-buitenprojector met infrarood bewegingssensor
Merk	Goobay
Model	44530
Voeding	220-240 V~, 50 Hz
Vermogen	50 W (equivalent 300 W)
Lichtstroom	4200 lm
Kleurtemperatuur	6500 K (koel wit)
Kleurweergave-index (Ra)	65
Stralingshoek	100°
Nominale levensduur	30 000 uur
Aantal bedrijfscycli	15 000
Vermogensfactor	>0,8
Energie-efficiëntieklasse	A
Beschermingsgraad	IP44
Behuizingsmateriaal	Aluminium
Kleur	Zwart
Afmetingen (L × D × H)	250 × 106 × 262 mm
Nettogewicht	1579 g
Sensortype	PIR-sensor
Max. dekkingsgebied	10 m
Max. detectiehoek	180°
Uitschakelvertraging	10 tot 600 s
Installatiehoogte	1,8 tot 2,5 m
Bedrijfstemperatuur	-25 tot +40 °C
Dimbaar	Nee
Onderhoud	Reinigen met een zachte, droge doek. Geen reinigingsmiddelen gebruiken.
Garantie en repareerbaarheid	Reparaties alleen door een gekwalificeerde elektricien. Raadpleeg de aansprakelijkheidsclausule.

Veelgestelde vragen - 44530 Goobay

Wat is het equivalente vermogen van de Goobay 44530 projector?

De Goobay 44530 projector heeft een werkelijk vermogen van 50 W, equivalent aan een traditionele lamp van 300 W.

Is de projector dimbaar?

Nee, de Goobay 44530 is niet dimbaar.

Wat is de IP-beschermingsgraad van model 44530?

De beschermingsgraad is IP44, wat bescherming biedt tegen spatwater en vaste voorwerpen met een diameter ≥ 1 mm.

Hoe stel ik de gevoeligheid van de bewegingssensor in?

Gebruik de SENS knop om het detectiebereik (4 tot 10 m) aan te passen. Draai met de klok mee om de gevoeligheid te verhogen.

Hoe stel ik de uitschakelvertraging van de verlichting na detectie in?

Met de TIME knop stelt u de verlichtingsduur na detectie in, van 10 seconden tot 10 minuten.

Hoe pas ik de helderheidsdrempel aan voor de dag/nacht-modus?

De LUX knop regelt de gevoeligheid voor omgevingslicht: draai naar het zonnesymbool voor werking overdag, naar de maan voor alleen nachtwerking.

Wat is de aanbevolen installatiehoogte?

De installatiehoogte moet tussen 1,8 en 2,5 meter liggen voor optimale detectie.

Kan ik deze projector in een vochtige omgeving installeren?

Ja, dankzij de IP44-classificatie is hij geschikt voor buitengebruik, maar vermijd onderdompeling. Kies voor extra bescherming het bijbehorende IP65-model.

Wat moet ik doen als de bewegingssensor valse alarmen geeft?

Controleer of er geen warmtebronnen (dieren, bewegende vegetatie, reflecties) in het detectieveld zijn. Pas de gevoeligheid (SENS) en de hoek van de sensor aan.

Hoe reinig ik de Goobay 44530 projector?

Gebruik een zachte, droge doek. Gebruik nooit reinigingsmiddelen of agressieve chemicaliën.

GEBRUIKSAANWIJZING 44530 Goobay

1 Veiligheidsvoorschriften....42

1.1 Algemeen....42
1.2 Waarschuwingsniveaus....42

2 Beschrijving en werking 43

2.1 Producten....43
2.2 Leveringsomvang 43
2.3 Bedieningselementen en onderdelen 43
2.4 Technische gegevens....43

3 Gebruik conform de voorschriften 44
4 Voorbereiding....45
5 Montage 45
6 Installatie 46
7 Instellingen 47
8 Onderhoud, verzorging, opslag en transport 48
9 Aansprakelijkheidsaanwijzing....48
10 Aanwijzingen voor afvalverwijdering 48

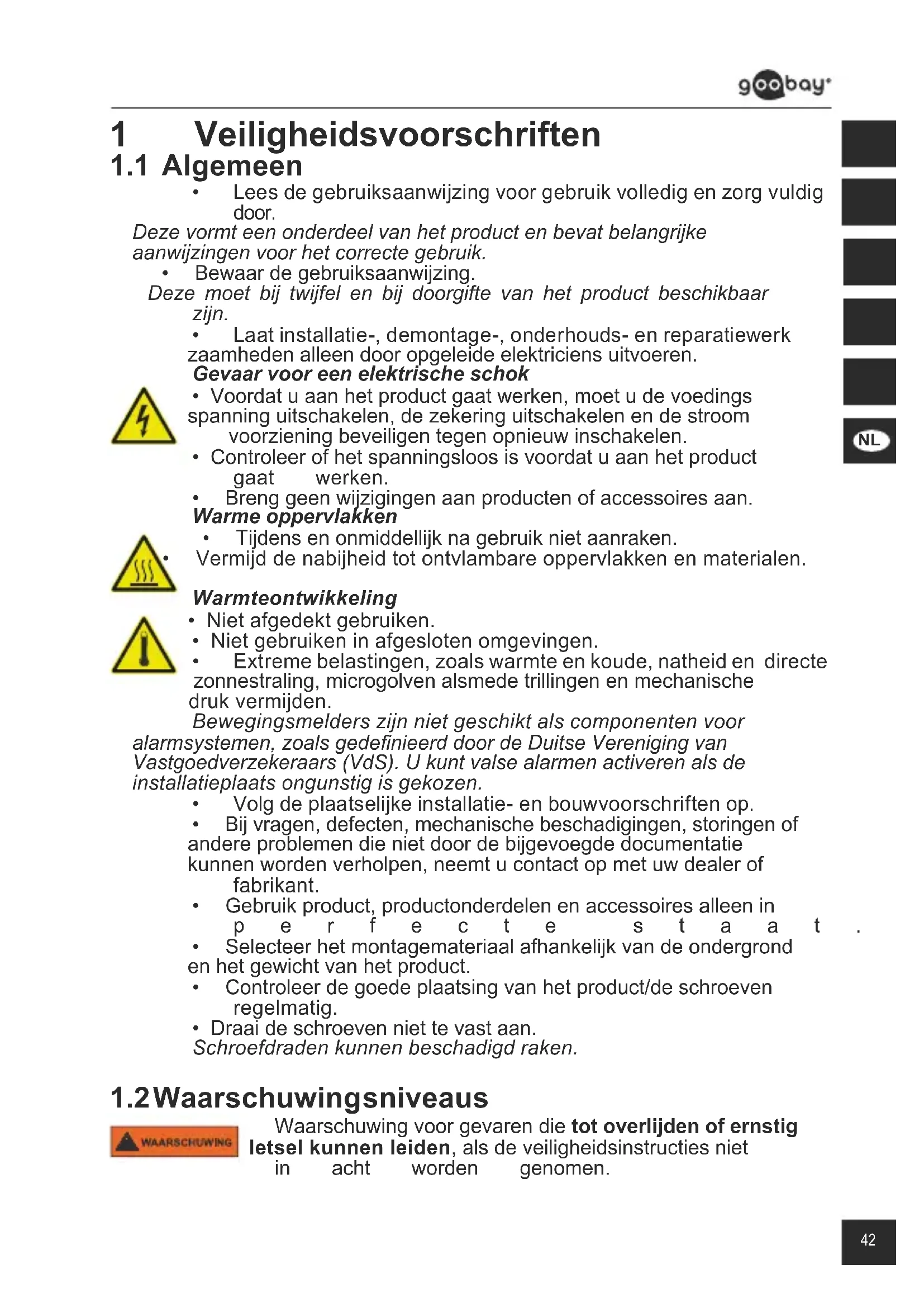

1 Veiligheidsvoorschriften

1.1 Algemeen

• Lees de gebruiksaanwijzing voor gebruik volledig en zorg vuldig door.

Deze vormt een onderdeel van het product en bevat belangrijke aanwijzingen voor het correcte gebruik.

• Bewaar de gebruiksaanwijzing.

Deze moet bij twijfel en bij doorgifte van het product beschikbaar zijn.

- Laat installatie-, demontage-, onderhouds- en reparatiewerk zaamheden alleen door opgeleide elektriciens uitvoeren.

Gevaar voor een elektrische schok

• Voordat u aan het product gaat werken, moet u de voedings spanning uitschakelen, de zekering uitschakelen en de stroom voorziening beveiligen tegen opnieuw inschakelen.
• Controleer of het spanningsloos is voordat u aan het product gaat werken.
• Breng geen wijzigingen aan producten of accessoires aan.

Warme oppervlakken

• Tijdens en onmiddellijk na gebruik niet aanraken.

Vermijd de nabijheid tot ontvlambare oppervlakken en materialen.

Warmteontwikkeling

• Niet afgedekt gebruiken.
• Niet gebruiken in afgesloten omgevingen.
• Extreme belastingen, zoals warmte en koude, natheid en directe zonnestraling, microgolven alsmede trillingen en mechanische druk vermijden.

Bewegingsmelders zijn niet geschikt als componenten voor alarmsystemen, zoals gedefinieerd door de Duitse Vereniging van Vastgoedverzekeraars (VdS). U kunt valse alarmen activeren als de installatieplaats ongunstig is gekozen.

• Volg de plaatselijke installatie- en bouwvoorschriften op.
- Bij vragen, defecten, mechanische beschadigingen, storingen of andere problemen die niet door de bijgevoegde documentatie kunnen worden verholpen, neemt u contact op met uw dealer of fabrikant.

- Gebruik product, productonderdelen en accessoires alleen in p e r f e c t e s t a a t

• Selecteer het montagemateriaal afhankelijk van de ondergrond en het gewicht van het product.
• Controleer de goede plaatsing van het product/de schroeven regelmatig.
  • Draai de schroeven niet te vast aan.

Schroefdraden kunnen beschadigd raken.

1.2 Waarschuwingsniveaus

Waarschuwing voor gevaren die tot overlijden of ernstig letsel kunnen leiden, als de veiligheidsinstructies niet

in acht worden genomen.

Waarschuwing voor gevaren die tot letsel kunnen VOORZICHTIG leiden, als de veiligheidsinstructies niet in acht worden genomennen. ATTENTIE! Waarschuwing voor gevaren die tot materiële schade kunnen leiden als de instructies worden genegeerd.

2 Beschrijving en werking

2.1 Producten

Dit product is een led-buitenschijnwerper. Sommige modellen zijn bijkomend met een geïntegreerde infraroodbewegingsmelder uitgerust. Objecten worden in het detectiebereik van de sensor herkend. Bij bewegingswijzigingen wordt de aangesloten led-lichtbundel geactiveerd.

2.2 Leveringsomvang

Led-lichtbundel met of zonder bewegingsmelder, gebruiksaanwijzing

2.3 Bedieningselementen en onderdelen

44529, 44530 44531, 44532

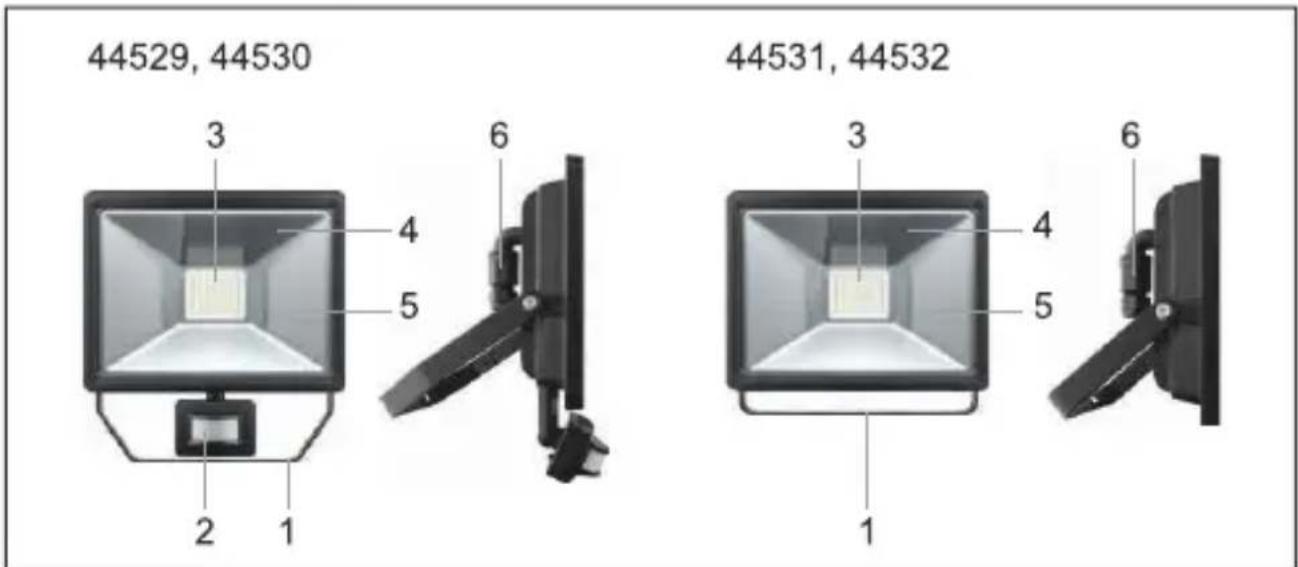

Fig.31: Bedieningselementen en onderdelen

1 Montagebeugel 2 Bewegingsmelder 3 Leds 4 Reflector 5 Ruit 6 Aansluitblok met aansluitmof

Arbeidsfactor > 0,8
Nominale lichtstroom (lm) 4200
Energie-efficiency-klasse A
Lichtkleur koud-wit
Kleurtemperatuur (K) 6500
kleurweergave-index (Ra) 65
Emissiehoek (°) 100
Nominale Levensduur [uur] 30000
Aantal schakelcycli (st.) 15000
bedrijfstemperatuur (°C) -25 ~ + 40
Beschermingsgraad IP44 IP65
Behuizingsmateriaal Aluminium
Kleur van de behuizing	zwart	wit	zwart	wit
Afmetingen (mm)	250 x 106 x 262		250 x 78 x 216
Nettogewicht (g)	1579		1439
Dimbaar	X
Bewegingsmelder	√		X
Sensortype	PIR-sensor
Max. detectiebereik (m)	10
Max. detectiehoek (°)	180
Uitschakelvertraging (sec)Van ... tot	10 ... 600
Installatiehoogte (m)Van ... tot	1,8 ... 2,5

3 Gebruik conform de voorschriften

Een ander gebruik dan beschreven in het hoofdstuk „Beschrijving en werking“ of in de „Veiligheidsinstructies“ is niet toegestaan.

IP44

Dit product is beschermd tegen spatwater en contact door vreemde voorwerpen ≥ ∅ 1 mm.

IP65

Dit product is stofdicht tegen contact en beschermd tegen spuitwatert..

4 Voorbereiding

1. Vergelijk de technische gegevens van alle te gebruiken apparaten met elkaar en stel de onderlinge compatibiliteit zeker.

2. Controleer of de leveringsomvang volledig en onbeschadigd is.

5 Montage

Valgevaar / Gevaar voor beknelling

• Plaats en gebruik hulpmiddelen op een veilige manier.
  • Houd ledematen niet tussen de scharende onderdelen.

• Kabel veilig leggen.

M84A, 32mm x10 M84A, 32mm x10

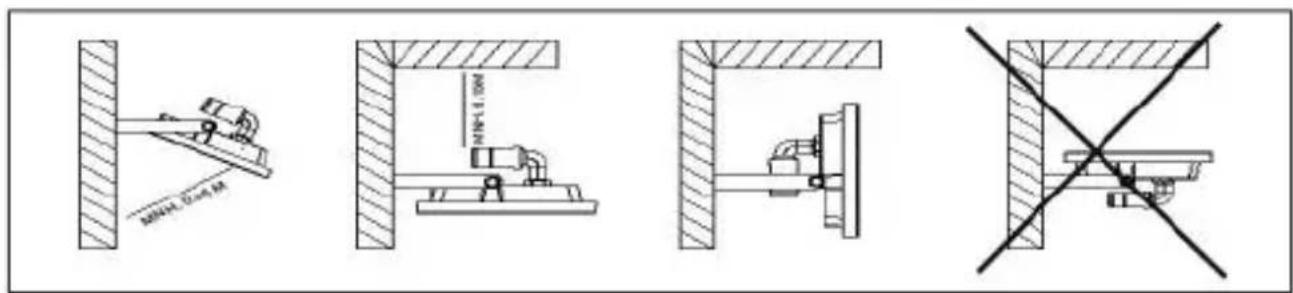

Fig.32: Montageplaats

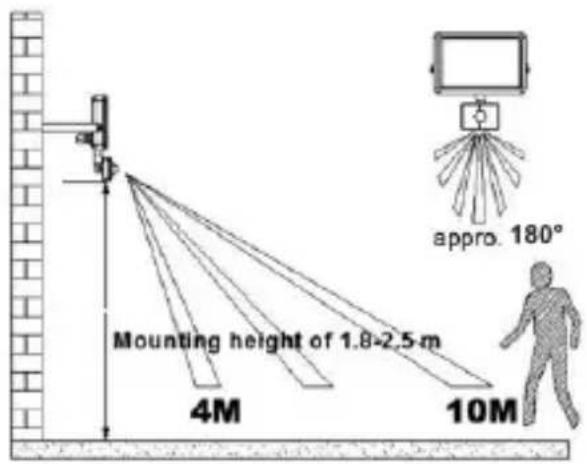

1. Kies de montageplaats volgens de volgende criteria:

• Het oppervlak moet stabiel zijn.

• Er mogen zich geen brandbare voorwerpen in de buurt bevinden.
• Het product moet absoluut recht worden bevestigd. Alleen modellen met bewegingssensor:
• Ventilatieopeningen mogen niet in de omgeving zijn.
• Planten, wegverlichtingen, reflecterende oppervlakken of willekeurig bewegende objecten mogen zich niet in het detectiebereik bevinden.

1. Kies geschikt montagemateriaal overeenkomstig het gekozen oppervlak en het productgewicht.

Montagemateriaal is niet in de leveromvang inbegrepen.

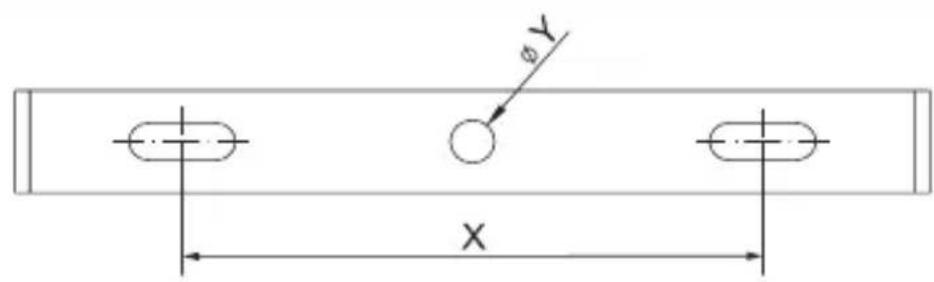

1. Markeer de boorgatafstand X en de kabeldoorvoer Y met montagebeugel en geschikte pen.

φY X

Fig.34: Wandmontage

Artikelnummer X Y
44529, 44530, 44531, 44532 120 mm ∅ 8,5 mm

Tab.12: Boorgatafstand X en kabeldoorvoer Y

1. Boor de montagegaten met geschikt gereedschap.

2. Led-lichtbundel bevestigen.

6 Installatie

Gevaar voor een elektrische schok

- Laat open kabeluiteinden ALLEEN door een ervaren elektricien aansluiten.

- Voordat u aan het product gaat werken, moet u de voedings spanning uitschakelen, de zekering uitschakelen en de stroom- voorziening beveiligen tegen opnieuw inschakelen.

- Controleer of het spanningsloos is voordat u aan het product gaat werken.

Modellen zonder voorgemonteerde geaarde stekker moeten vast op het stroomnet worden geïnstalleerd.

De gebruikte stroomkabels moeten een minimale doorsnede van 1,0 mm² hebben. Draden moeten van adereindhulzen worden voorzien.

Volgende aansluitingen worden aan het kroonsteentje van het product aangebracht:

NL

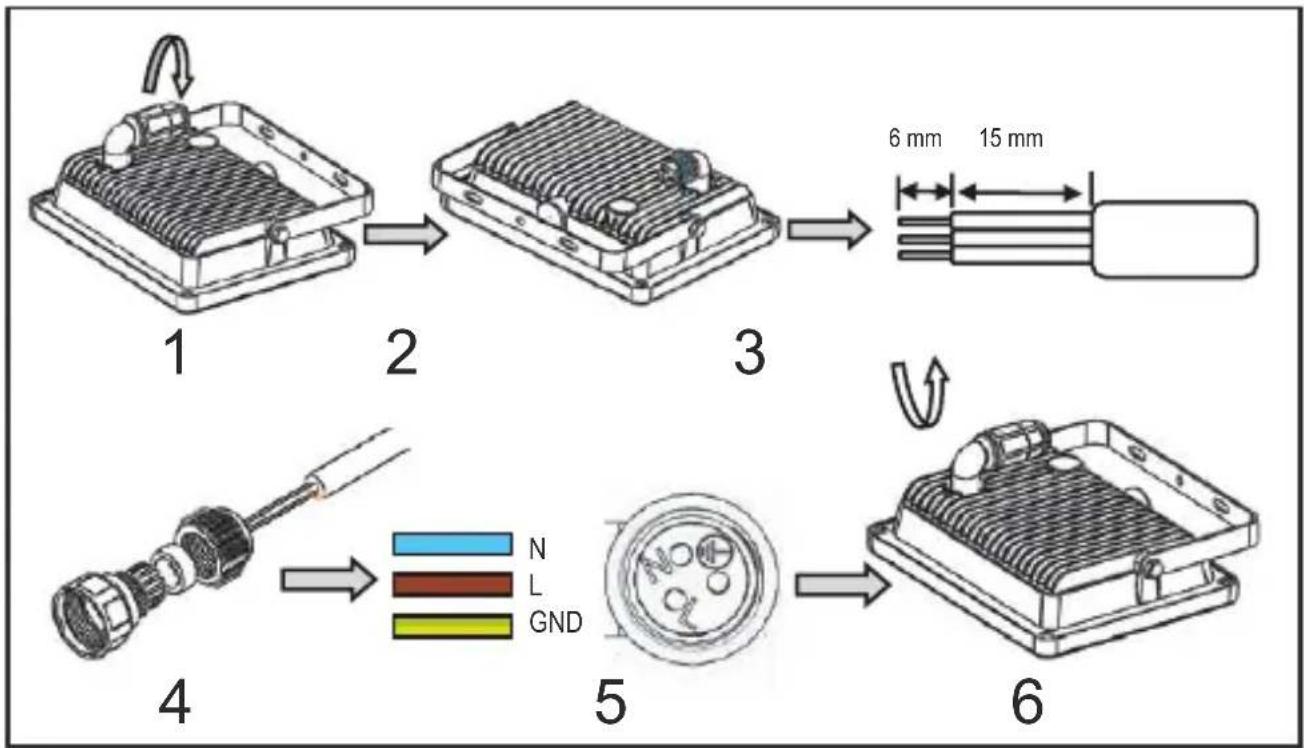

1. Schakel de zekering uit.

2. Open de aansluitmof door linksom draaien tot het aansluitblok zoals op afbeelding 35 - 2 is vrijgemaakt.

3. Isoleer de kabels zoals op afbeelding 35 - 3 afgebeeld.

4. Schuif de in afbeelding 35 - 4 getoonde delen van de aansluitmof over de aansluitkabel.

5. Schroef de stroomkabel zoals in afbeelding 35 - 5 weergegeven met een schroevendraaier vast.

6. Schroef de aansluitmof door rechtsom te draaien, zoals op afbeelding 35 - 6 weergegeven, vast.

7 Instellingen

Alleen lichtbundels met bewegingsmelder:

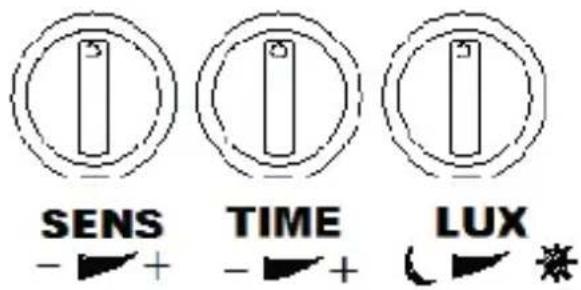

SENS TIME LUX

Fig.36: Instellingen (lichtbundels met bewegingsmelder)

SENS: SENS stelt de reikwijdte van de PIR-sensor in.

Deze bedraagt minimaal 4 m, maximaal 10 m.

TIME: TIME stelt de uitschakelvertraging tussen min. 10±5 s en 10±2 minuten in.

LUX: LUX stelt de gevoeligheid van de fotocel in en herkent de omgevingshelderheid tussen resolutie bij dag en nacht en alleen bij nacht .

8 Onderhoud, verzorging, opslag en transport

De producten zijn onderhoudsvrij.

AANDACHT!

Materièle schade

• Gebruik alleen een droge en zachte doek om te reinigen.
• Gebruik geen reinigingsmiddel en chemische producten.
  • Sla het product koel en droog op.
• Als het product langere tijd niet wordt gebruikt, bewaar het dan in een droge en stofdichte omgeving en houd het buiten het bereik van kinderen.
• Bewaar de originele verpakking voor het transport en gebruik d e z e .

9 Aansprakelijkheidsaanwijzing

Wij behouden ons drukfouten en wijzigingen aan het product, de verpakking of de productdocumentatie vooror. • Neem onze garantievoorwaarden in acht. Deze kunt u in de actuele vorm onder de genoemde contactgegevens aanvragen.

10 Aanwijzingen voor afvalverwijdering

Elektrische en elektronische apparaten mogen volgens de Europese AEEA-richtlijn niet met het huisvuil worden weggegooid.

De onder delen daarvan moeten gescheiden bij de recycling of de afvalver wijdering worden ingeleverd, omdat giftige en gevaarlijke onder delen bij onvakkundige afvalverwijdering de gezondheid en het milieu duurzaam schade kunnen berokkenen.

U bent als consument volgens de Duitse Wet op de elektronica (ElektroG) verplicht om elektrische en elektronische apparaten aan het einde van hun levensduur kosteloos terug te geven aan de fabrikant, de winkel of aan de daarvoor voorziene, openbare inzamelpunten. Bijzonderheden daarover regelt het betreffende nationale recht. Het symbool op het product, de gebruiksaanwijzing en/of de verpakking verwijst naar deze bepalingen. Met dit type scheiding van stoffen, recycling en afvalverwijdering van oude appa- raten levert u een belangrijke bijdrage aan de bescherming van ons milieu.

WEEE Nr.: 82898622
