44530 - Beleuchtung Goobay - Kostenlose Bedienungsanleitung

Produkttyp	LED-Außenstrahler mit Infrarot-Bewegungsmelder
Marke	Goobay
Modell	44530
Stromversorgung	220-240 V~, 50 Hz
Leistung	50 W (entspricht 300 W)
Lichtstrom	4200 lm
Farbtemperatur	6500 K (kaltweiß)
Farbwiedergabeindex (Ra)	65
Abstrahlwinkel	100°
Nennlebensdauer	30.000 h
Anzahl der Schaltzyklen	15.000
Leistungsfaktor	>0,8
Energieeffizienzklasse	A
Schutzart	IP44
Gehäusematerial	Aluminium
Farbe	Schwarz
Abmessungen (L × B × H)	250 × 106 × 262 mm
Nettogewicht	1579 g
Sensorart	PIR-Sensor
Max. Erfassungsbereich	10 m
Max. Erfassungswinkel	180°
Ausschaltverzögerung	10 bis 600 s
Installationshöhe	1,8 bis 2,5 m
Betriebstemperatur	-25 bis +40 °C
Dimmbar	Nein
Pflege	Mit einem weichen, trockenen Tuch reinigen. Keine Reinigungsmittel verwenden.
Garantie und Reparierbarkeit	Reparaturen nur durch einen qualifizierten Elektriker. Haftungsausschluss beachten.

Häufig gestellte Fragen - 44530 Goobay

Was ist die äquivalente Leistung des Goobay 44530 Strahlers?

Der Goobay 44530 Strahler hat eine tatsächliche Leistung von 50 W, was einer herkömmlichen 300 W Glühlampe entspricht.

Ist der Strahler dimmbar?

Nein, der Goobay 44530 ist nicht dimmbar.

Was ist die IP-Schutzart des Modells 44530?

Die Schutzart ist IP44, die es vor Spritzwasser und festen Gegenständen mit einem Durchmesser ≥ 1 mm schützt.

Wie stellt man die Empfindlichkeit des Bewegungsmelders ein?

Verwenden Sie den SENS-Knopf, um die Erfassungsreichweite (4 bis 10 m) einzustellen. Drehen Sie ihn im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen.

Wie stellt man die Ausschaltverzögerung nach der Erfassung ein?

Der TIME-Knopf ermöglicht es, die Beleuchtungsdauer nach der Erfassung von 10 Sekunden bis 10 Minuten einzustellen.

Wie stellt man den Helligkeitsschwellenwert für den Tag-/Nachtmodus ein?

Der LUX-Knopf stellt die Empfindlichkeit gegenüber Umgebungslicht ein: Drehen Sie zum Sonnensymbol für Tagbetrieb, zum Mondsymbol für ausschließlichen Nachtbetrieb.

Was ist die empfohlene Installationshöhe?

Die Installationshöhe sollte zwischen 1,8 und 2,5 Metern liegen, um eine optimale Erfassung zu gewährleisten.

Kann ich diesen Strahler in einem feuchten Bereich installieren?

Ja, dank der Schutzart IP44 ist er für die Außeninstallation geeignet, aber vermeiden Sie Eintauchen. Für erhöhten Schutz wählen Sie das entsprechende IP65-Modell.

Was tun, wenn der Bewegungsmelder Fehlalarme auslöst?

Stellen Sie sicher, dass sich keine Wärmequellen (Tiere, bewegte Vegetation, Reflexionen) im Erfassungsbereich befinden. Passen Sie die Empfindlichkeit (SENS) und den Sensorwinkel an.

Wie reinigt man den Goobay 44530 Strahler?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Reinigungsmittel oder aggressive Chemikalien.

BEDIENUNGSANLEITUNG 44530 Goobay

1 Sicherheitshinweise 2

1.1 Allgemeines 2
1.2 Warnstufen....2

2 Beschreibung und Funktion 3

2.1 Produkte....3
2.2 Lieferumfang....3
2.3 Bedienelemente und Teile....3
2.4 Technische Daten....3

3 Bestimmungsgemäßer Gebrauch....4
4 Vorbereitung .... 5
5 Montage 5
6 Installation....6
7 Einstellungen vornehmen....7
8 Wartung, Pflege, Lagerung und Transport...... 8
9 Haftungshinweis....8
10 Entsorgungshinweise....8

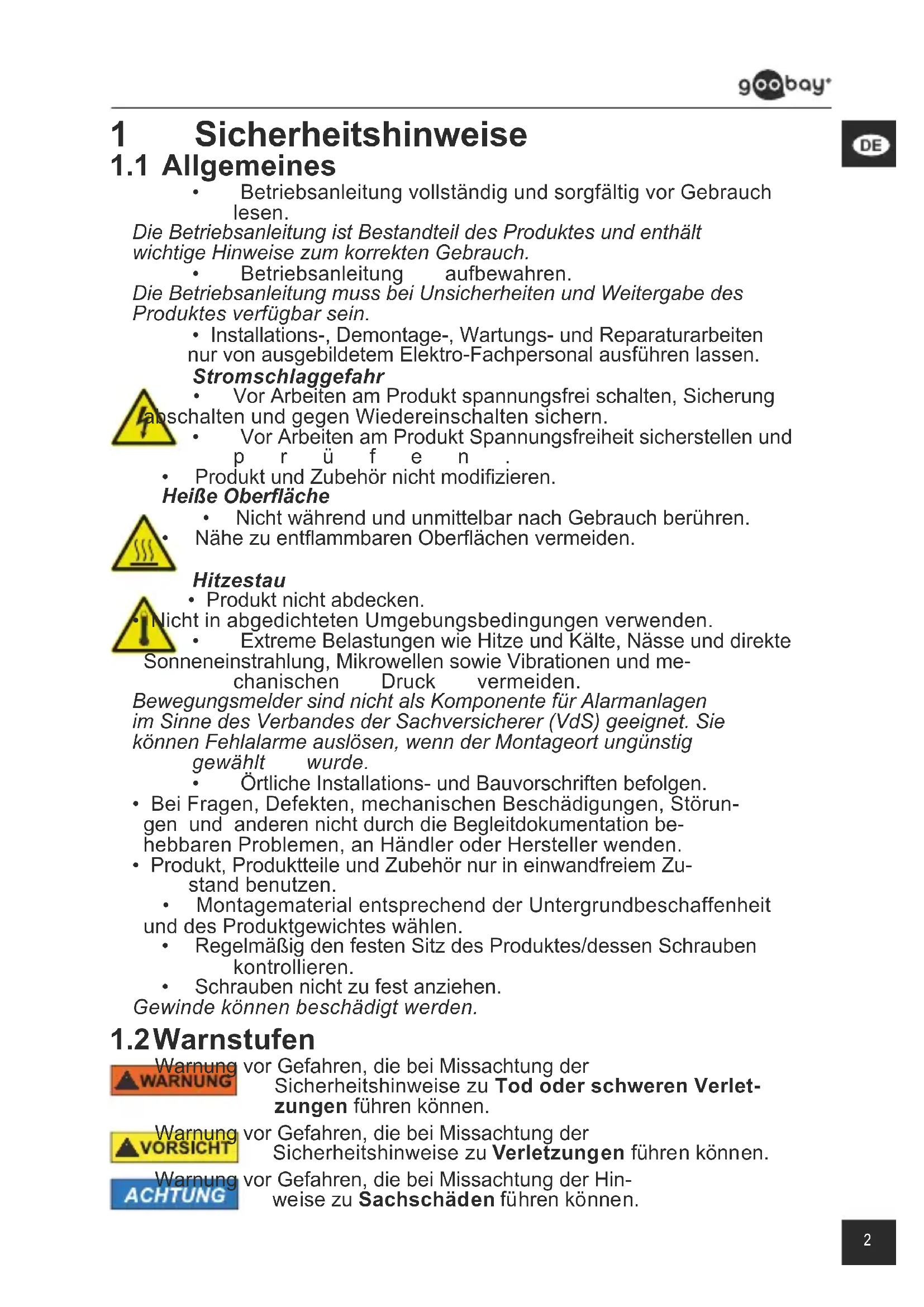

1 Sicherheitshinweise

1.1 Allgemeines

DE

- Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.

Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch.

• Betriebsanleitung aufbewahren.

Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.

- Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von ausgebildetem Elektro-Fachpersonal ausführen lassen.

Stromschlaggefahr

• Vor Arbeiten am Produkt spannungsfrei schalten, Sicherung halten und gegen Wiedereinschalten sichern.

• Vor Arbeiten am Produkt Spannungsfreiheit sicherstellen und prüf en.

- Produkt und Zubehör nicht modifizieren.

Heiße Oberfläche

- Nicht während und unmittelbar nach Gebrauch berühren.

Nähe zu entflammbaren Oberflächen vermeiden.

Hitzestau

- Produkt nicht abdecken.

licht in abgedichteten Umgebungsbedingungen verwenden.

• Extreme Belastungen wie Hitze und Kälte, Nässe und direkte

Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechanischen Druck vermeiden.

Bewegungsmelder sind nicht als Komponente für Alarmanlagen im Sinne des Verbandes der Sachversicherer (VdS) geeignet. Sie können Fehlalarme auslösen, wenn der Montageort ungünstig gewählt wurde.

- Örtliche Installations- und Bauvorschriften befolgen.

- Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleitdokumentation behebbaren Problemen, an Händler oder Hersteller wenden.

- Produkt, Produkteile und Zubehör nur in einwandfreiem Zustand benutzen.

• Montagematerial entsprechend der Untergrundbeschaffenheit und des Produktgewichtes wählen.

- Regelmäßig den festen Sitz des Produktes/dessen Schrauben kontrollieren.

• Schrauben nicht zu fest anziehen.

Gewinde können beschädigt werden.

1.2 Warnstufen

Warnung vor Gefahren, die bei Missachtung der

WARNUNG

Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

Warnung vor Gefahren, die bei Missachtung der

VORSICHT

Sicherheitshinweise zu Verletzungen führen können.

Warnung vor Gefahren, die bei Missachtung der Hin-

ACHTUNG

weise zu Sachschäden führen können.

2 Beschreibung und Funktion 2.1 Produkte

Dieses Produkt ist ein LED-Außen-Flutlichtstrahler. Einige Modelle sind zusätzlich mit einem integrierten Infrarot-Bewegungsmelder ausgestattet. Objekte werden im Erfassungsbereich vom Sensor erkannt. Bei Bewegungsänderungen wird das angeschlossene LED-Flutlicht ausgelöst.

2.2 Lieferumfang

LED-Flutlicht mit oder ohne Bewegungsmelder, Betriebsanleitung

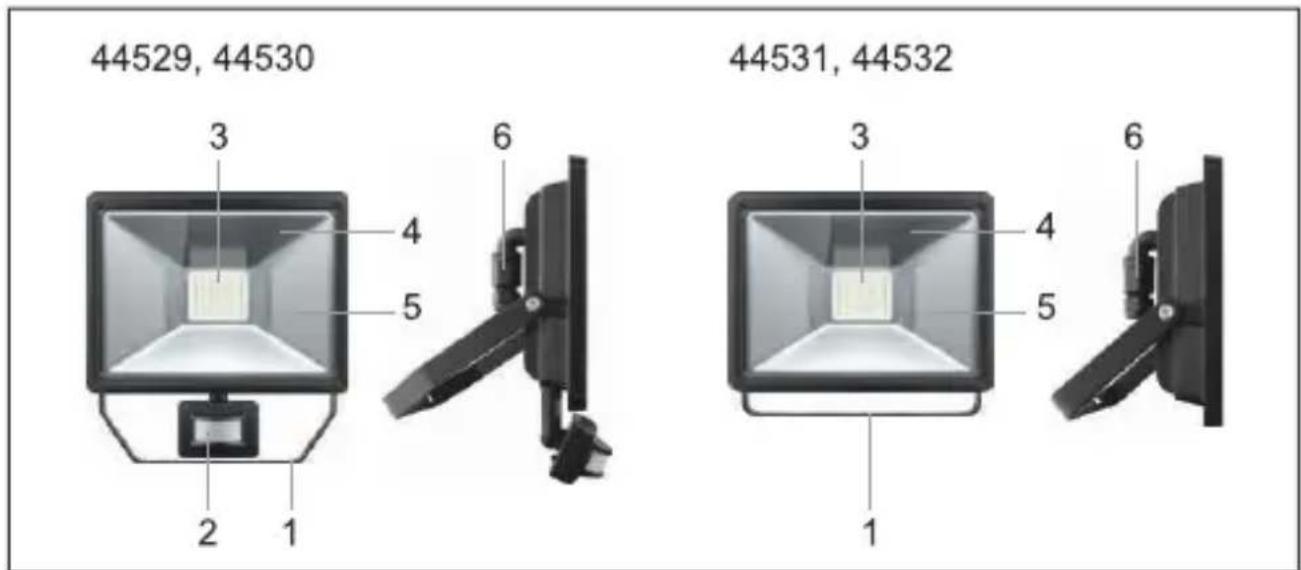

2.3 Bedienelemente und Teile

44529, 44530 3 6 4 4 5 2 1 44531, 44532 3 6 4 5 1

Fig.1: Bedienelemente und Teile

1 Montagebügel 2 Bewegungsmelder
3 LEDS 4 Reflektor
5 Glasscheibe 6 Anschlussblock mit Anschlussmuffe

2.4 Technische Daten

Tab.1: Technische Daten

Artikelnummer	44529	44530	44531	44532
Eingangsspannung (V~)	220-240, 50 Hz
Anzahl LEDs (Stck.)	49
Leistung (W)	50
Entspricht Glühlampe (W)	300
Leistungsfaktor	>0,8
Nennlichtstrom	4200
Energieeffizienzklasse	A
Lichtfarbe kalt-weiß
Farbtemperatur (K) 6500
Farbwiedergabeindex (Ra) >65
Abstrahlwinkel (°) 100
Nennlebensdauer (h) 30000
Anzahl Schaltzyklen (h) 15000
Betriebstemperatur (°C) -25 ~ + 40
Schutzart IP44 IP65
Gehäusematerial Aluminium
Gehäusefarbe	schwarz	weiß	schwarz	weiß
Maße (mm)	250 x 106 x 262		250 x 78 x 216
Nettogewicht (g)	1579		1439
Dimmbar	X
Bewegungsmelder	√		X
Sensor-Typ	PIR-Sensor
Max. Erkennungsreichweite (m)	10
Max.Erfassungswinkel (°)	180
Abschaltverzögerung (s)Von ... bis	10 ... 600
InstallationshöheVon ... bis (m)	1,8 ... 2,5

3 Bestimmungsgemäßer Gebrauch

Eine andere Verwendung als in den Kapiteln „Beschreibung und Funktion“ sowie in den „Sicherheitshinweisen“ beschrieben, ist nicht zugelassen.

IP44 Dieses Produkt ist gegen Spritzwasser und Berührung durch Fremdkörper ≥ ∅1 mm geschützt.

IP65 Dieses Produkt ist staubdicht gegen Berührung und gegen Strahlwasser geschützt.

4 Vorbereitung

1. Vergleichen Sie die technischen Daten aller zu verwendenden Geräte und stellen Sie die Kompatibilität sicher.

1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit.

5 Montage

Absturzgefahr/ Quetschgefahr

• Hilfsmittel sicher platzieren und benutzen.
  • Gliedmaßen nicht zwischen Scherteile halten.
  • Verlegen Sie die Kabel sicher.

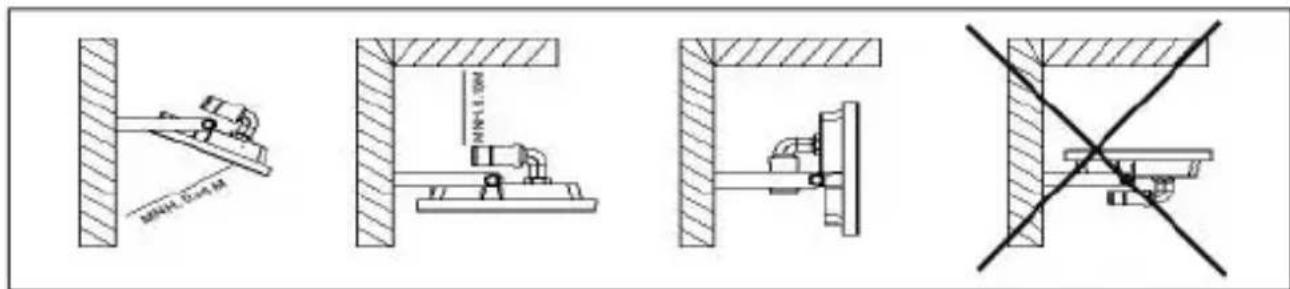

1. Wählen Sie den Montageort nach folgenden Kriterien aus:
   • Die Oberfläche muss stabil sein.
2. Es dürfen sich keine brennbaren Gegenstände in der Nähe b e fi n d e n .

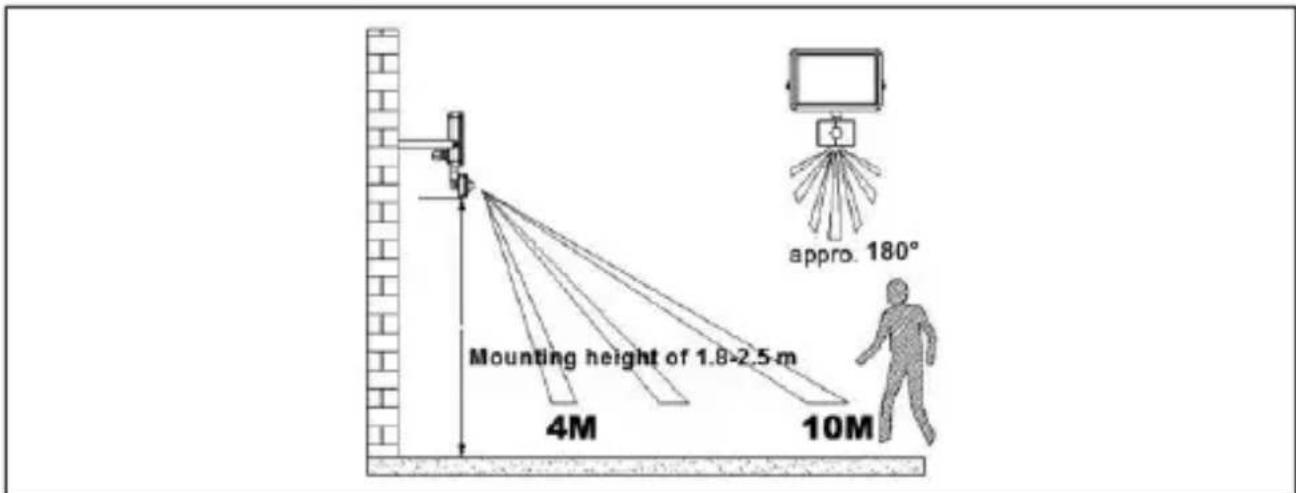

- Das Produkt muss absolut gerade befestigt werden. Nur Modelle mit Bewegungssensor:

• Lüftungsöffnungen dürfen nicht in der Nähe sein.
- Pflanzen, Straßenbeleuchtungen, reflektierende Flächen oder sich willkürlich bewegende Objekte dürfen sich nicht im Erfassungsbereich befinden.

1. Wählen Sie geeignetes Montagematerial entsprechend der gewählten Oberfläche und des Produktgewichts.
   Montagematerial ist nicht im Lieferumfang enthalten.

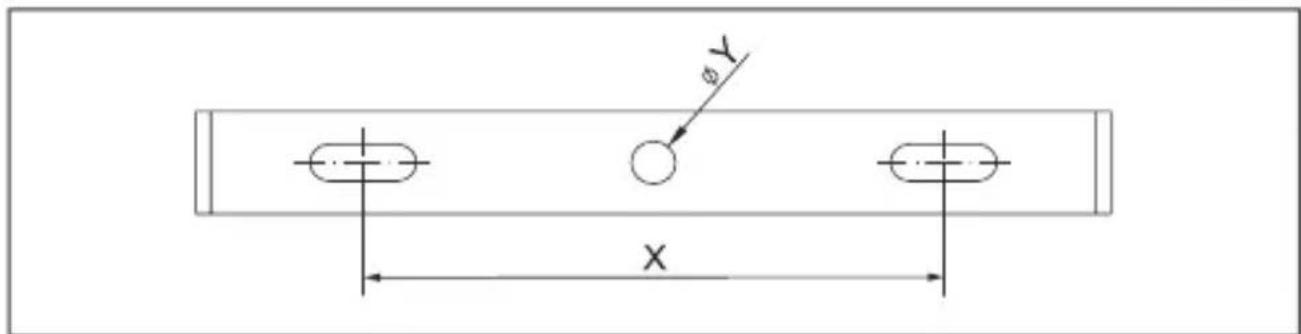

2. Markieren Sie den Bohrlochabstand X und die Kabeldurchführung Y mittels Montagebügel und geeignetem Stift.

φY x

Fig.4: Wandmontage

Artikelnummer X Y
44529, 44530, 44531, 44532 120 mm ∅ 8,5 mm

Tab.2: Bohrlochabstand X und Kabeldurchführung Y

1. Bohren Sie die Befestigungslöcher mit geeignetem Werkzeug.

2. Befestigen Sie das Flutlicht (mit Bewegungsmelder).

6 Installation

WARNING

Stromschlaggefahr

• Offene Kabelenden NUR von erfahrener Elektrofachkraft anschließen lassen.

- Vor Arbeiten am Produkt spannungsfrei schalten, Sicherung abschalten und gegen Wiedereinschalten sichern. - Vor Arbeiten am Produkt Spannungsfreiheit sicherstellen und pr ü f e n .

Modelle ohne montiertem Schutzkontaktstecker müssen fest am Stromnetz installiert werden.

Die verwendeten Stromkabel müssen einen Mindestquerschnitt von 1,0 mm² besitzen. Litzen müssen mit Aderendhülsen versehen werden.

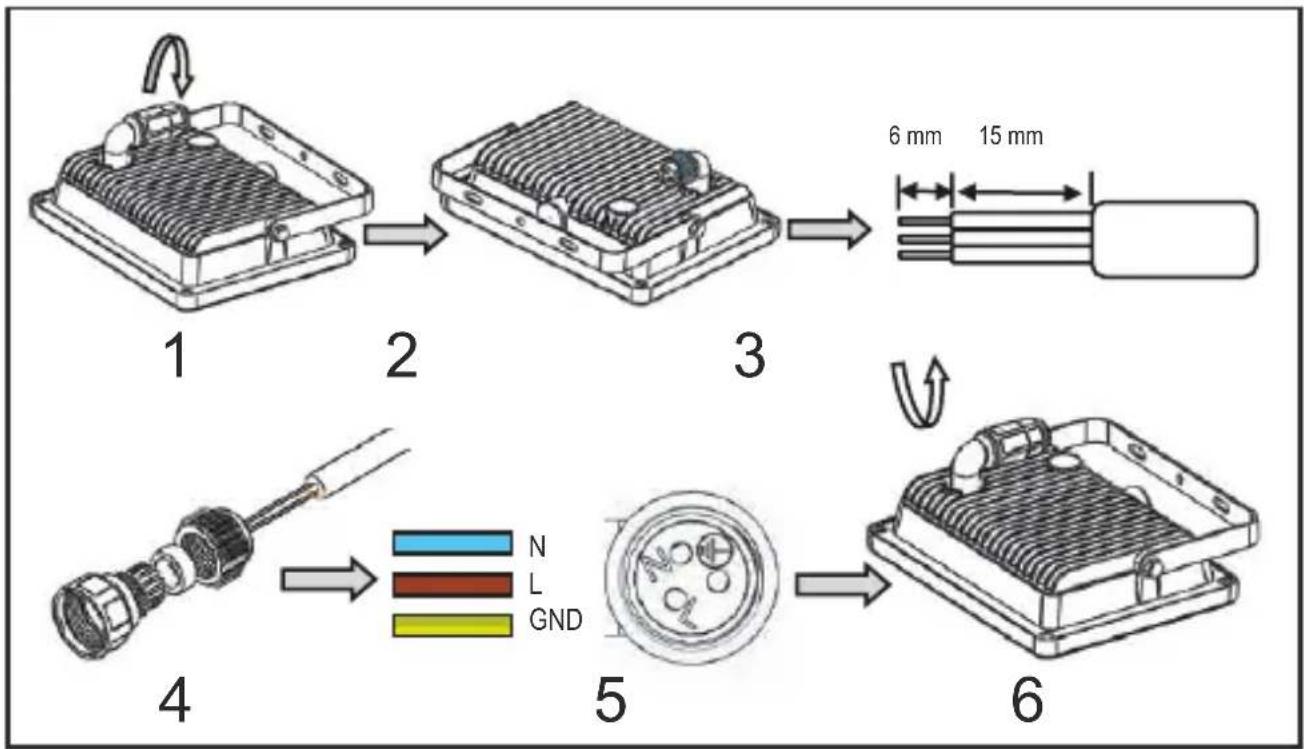

Folgende Anschlüsse werden an der Lüsterklemme des Produkts vorgenommen:

1. Schalten Sie die Sicherung ab.

2. Öffnen Sie die Anschlussmuffe durch Drehen gegen den Uhrzeigersinn bis der Anschlussblock wie in Bild 5 - 2 freigelegt ist.

3. Isolieren Sie die Kabel wie in Bild 5 - 3 abgebildet.

4. Schieben Sie die in Bld 5 - 4 gezeigten Teile der Anschlussmuffe über das Anschlusskabel.
5. Schrauben Sie die Netzkabel wie in Bild 5 - 5 dargestellt, mittels Schraubendreher fest.
6. Schrauben Sie die Anschlussmuffe durch Drehen im Uhrzeigersinn, wie in Bild 5 - 6 gezeigt, zu.

7 Einstellungen vornehmen

Nur Flutlichter mit Bewegungsmelder:

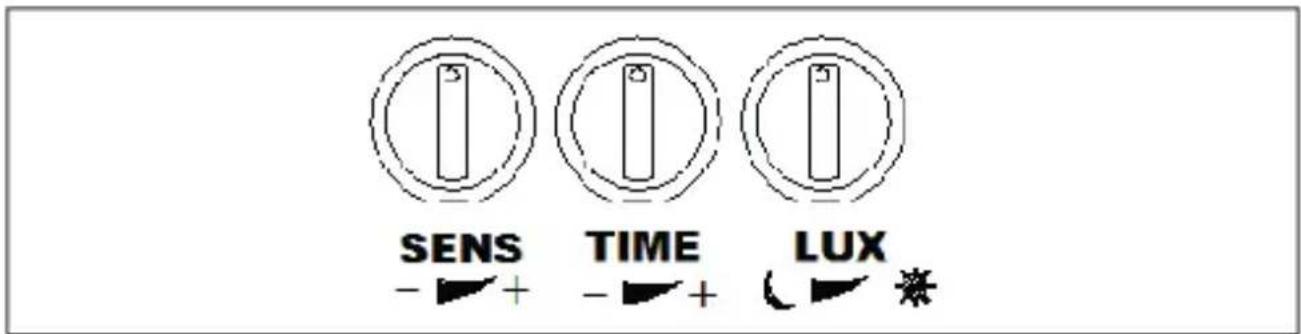

SENS TIME LUX

Fig.6: Einstellungen (Flutlichter mit Bewegungsmelder)

SENS: SENS stellt die Reichweite des PIR-Sensors ein.

Diese beträgt minimal 4 m, maximal 10 m.

TIME: TIME stellt die Ausschaltverzögerung zwischen min. 10±5 s und 10±2 Minuten ein.

LUX: LUX stellt die Empfindlichkeit der Photozelle ein und er--

kennt die Umgebungshelligkeit zwischen Auslösung b

Tag und Nacht und nur bei Nacht.

8 Wartung, Pflege, Lagerung und Transport

Die Produkte sind wartungsfrei.

ACHTUNG

Sachschäden

• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
  • Keine Reinigungsmittel und Chemikalien verwenden.
  • Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung lagern.
  • Originalverpackung für den Transport aufheben und verwenden.

9 Haftungshinweis

Druckfehler und Änderungen an Produkt, Verpackung oder Produktdokumentation behalten wir uns vor.

- Beachten Sie unsere Garantiebedingungen. Diese können Sie in aktueller Form unter den genannten Kontaktdaten anfragen.

10 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden.

Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche

Bestandteile bei unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.

Das Symbol auf dem Produkt, der Betriebsanleitung und/oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Nr.: 82898622

USER MANUAL

Content

2.4 Technische gegevens

Artikelnummer	44529	44530	44531	44532
Ingangsspanning (V~)	220-240, 50 Hz
Aantal LED's (stks.)	49
Vermogen (W)	50
Komm overeen met gloeilamp (W)	300

Tab.11: Technische gegevens
