Tuotetyyppi	Ulko-LED-projektori infrapunaliiketunnistimella
Merkki	Goobay
Malli	44530
Virransyöttö	220-240 V~, 50 Hz
Teho	50 W (vastaa 300 W)
Valovirta	4200 lm
Värilämpötila	6500 K (kylmä valkoinen)
Värintoistoindeksi (Ra)	65
Säteilykulma	100°
Nimelliskäyttöikä	30 000 h
Käyttösyklien lukumäärä	15 000
Tehokerroin	>0,8
Energiatehokkuusluokka	A
Suojausluokka	IP44
Kotelomateriaali	Alumiini
Väri	Musta
Mitat (L × P × H)	250 × 106 × 262 mm
Nettopaino	1579 g
Anturityyppi	PIR-anturi
Maksimi peittoalue	10 m
Maksimi tunnistuskulma	180°
Viiveaika	10 - 600 s
Asennuskorkeus	1,8 - 2,5 m
Käyttölämpötila	-25 - +40 °C
Himmenettävä	Ei
Huolto	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä pesuaineita.
Takuu ja korjattavuus	Korjaukset vain pätevän sähköasentajan toimesta. Tutustu vastuuvapauslausekkeeseen.

Usein kysytyt kysymykset - 44530 Goobay

Mikä on Goobay 44530 -projektorin vastaava teho?

Goobay 44530 -projektorin todellinen teho on 50 W, mikä vastaa perinteistä 300 W hehkulamppua.

Onko projektori himmennettävä?

Ei, Goobay 44530 ei ole himmennettävä.

Mikä on mallin 44530 IP-suojausluokka?

Suojausluokka on IP44, joka suojaa roiskevesiltä ja kiinteiltä esineiltä, joiden halkaisija ≥ 1 mm.

Kuinka liiketunnistimen herkkyys säädetään?

Käytä SENS -painiketta tunnistusalueen säätämiseen (4 – 10 m). Käännä myötäpäivään lisätäksesi herkkyyttä.

Kuinka valaistuksen viiveaika säädetään tunnistuksen jälkeen?

TIME -painikkeella säädetään valaistuksen kesto tunnistuksen jälkeen, 10 sekunnista 10 minuuttiin.

Kuinka kirkkauden kynnysarvo säädetään päivä/yö-tilaa varten?

LUX -painike säätää ympäristön valon herkkyyttä: käännä aurinkosymbolin suuntaan päiväkäyttöä varten, kuun suuntaan vain yökäyttöä varten.

Mikä on suositeltu asennuskorkeus?

Asennuskorkeuden tulee olla 1,8 – 2,5 metrin välillä optimaalisen tunnistuksen saavuttamiseksi.

Voinko asentaa tämän projektorin kosteaan tilaan?

Kyllä, IP44-luokituksen ansiosta se soveltuu ulkoasennukseen, mutta vältä upottamista. Paremman suojauksen saamiseksi valitse vastaava IP65-malli.

Mitä tehdä, jos liiketunnistin aiheuttaa vääriä hälytyksiä?

Tarkista, ettei tunnistusalueella ole lämpölähteitä (eläimet, liikkuva kasvillisuus, heijastukset). Säädä herkkyyttä (SENS) ja anturin kulmaa.

Kuinka Goobay 44530 -projektori puhdistetaan?

Käytä pehmeää ja kuivaa liinaa. Älä koskaan käytä pesuaineita tai voimakkaita kemikaaleja.

KÄYTTÖOHJE 44530 Goobay

1 Turvallisuusohjeet 82

1.1 Yleistä 82
1.2 Varoitustasot....82

2 Kuvaus ja toiminta....83

2.1 Tuote 83
2.2 Toimituksen sisältö 83
2.3 Tuotteen osat 83
2.4 Tekniset tiedot....83

3 Määräystenmukainen käyttö....84

Valmistelu 85
Kokoonpano 85
Asennus 86
Asetukset....87
Huolto, kunnossapito, varastointi ja kuljetus 88
Vastuuhuomautus 88
Hävittämisohjeet 88

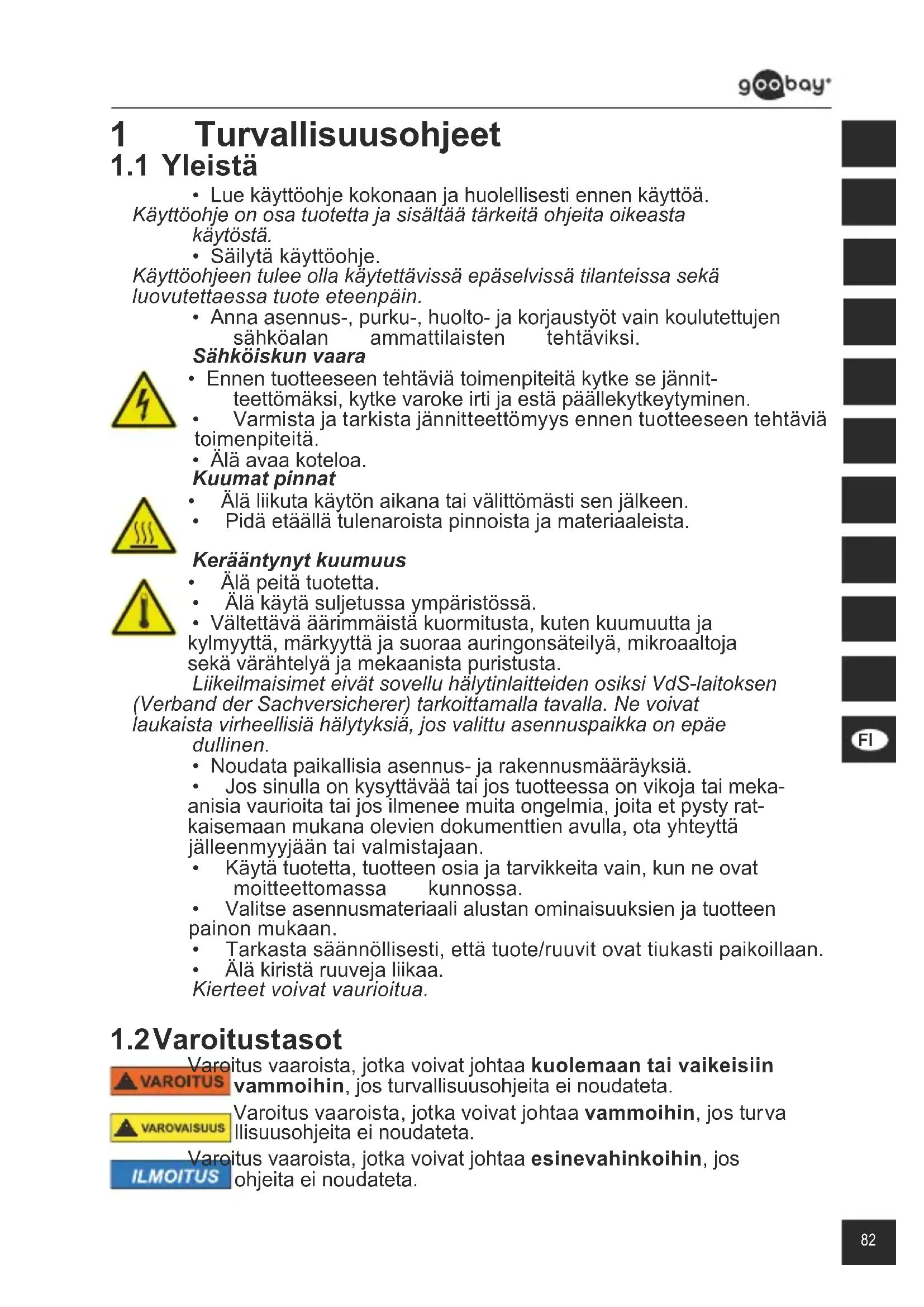

1 Turvallisuusohjeet

1.1 Yleistä

• Lue käyttöohje kokonaan ja huolellisesti ennen käyttöä. Käyttöohje on osa tuotetta ja sisältää tärkeitä ohjeita oikeasta käytöstä.
• Säilytä käyttöohje. Käyttöohjeen tulee olla käytettävissä epäselvissä tilanteissa sekä luovutettaessa tuote eteenpäin.

- Anna asennus-, purku-, huolto- ja korjaustyöt vain koulutettujen sähköalan ammattilaisten tehtäviksi.

Sähköiskun vaara

• Ennen tuotteeseen tehtäviä toimenpiteitä kytke se jännitteettömäksi, kytke varoke irti ja estä päällekytkeytyminen.
• Varmista ja tarkista jännitteettömyys ennen tuotteeseen tehtäviä toimenpiteitä.
• Älä avaa koteloa.

Kuumat pinnat

• Älä liikuta käytön aikana tai välittömästi sen jälkeen.
• Pidä etäällä tulenaroista pinnoista ja materiaaleista.

Kerääntynyt kuumuus

• Älä peitä tuotetta.
• Älä käytä suljetussa ympäristössä.
• Vältettävä äärimmäistä kuormitusta, kuten kuumuutta ja kylmyyttä, märkyyttä ja suoraa auringonsäteilyä, mikroaaltoja sekä värähtelyä ja mekaanista puristusta.

Liikeilmaisimet eivät sovellu hälytinlaitteiden osiksi VdS-laitoksen (Verband der Sachversicherer) tarkoittamalla tavalla. Ne voivat laukaista virheellisiä hälytyksiä, jos valittu asennuspaikka on epäe dullinen.

• Noudata paikallisia asennus- ja rakennusmääräyksiä.

• Jos sinulla on kysyttävää tai jos tuotteessa on vikoja tai mekaanisia vaurioita tai jos ilmenee muita ongelmia, joita et pysty ratkaisemaan mukana olevien dokumenttien avulla, ota yhteyttä jälleenmyyjään tai valmistajaan.

• Käytä tuotetta, tuotteen osia ja tarvikkeita vain, kun ne ovat moitteettomassa kunnossa.

• Valitse asennusmateriaali alustan ominaisuuksien ja tuotteen painon mukaan.
  • Tarkasta säännöllisesti, että tuote/ruuvit ovat tiukasti paikoillaan.
  • Älä kiristä ruuveja liikaa.

Kierteet voivat vaurioitua.

1.2 Varoitustasot

VAROITUS

itus vaaroista, jotka voivat johtaa kuolemaan tai vaikeisiin vammoihin, jos turvallisuusohjeita ei noudateta.

VAROVAISUUS

Varoitus vaaroista, jotka voivat johtaa vammoihin, jos turva Ilisuusohjeita ei noudateta.

LMOITUS

itus vaaroista, jotka voivat johtaa esinevahinkoihin, jos ohjeita ei noudateta.

2 Kuvaus ja toiminta

2.1 Tuote

Tämä tuote on LED-ulkovalonheitin. Jotkin mallit on varustettu lisäksi infra-punaliiketunnistimella. Anturi havaitsee tunnistusalueella olevat kohteet. Kun liikemuutoksia havaitaan, liitetty LED-valonheitin syttyy.

2.2 Toimituksen sisältö

LED-valonheitin varustettuna liiketunnistimella tai ilman liiketunnistinta, käyttöohjeiden

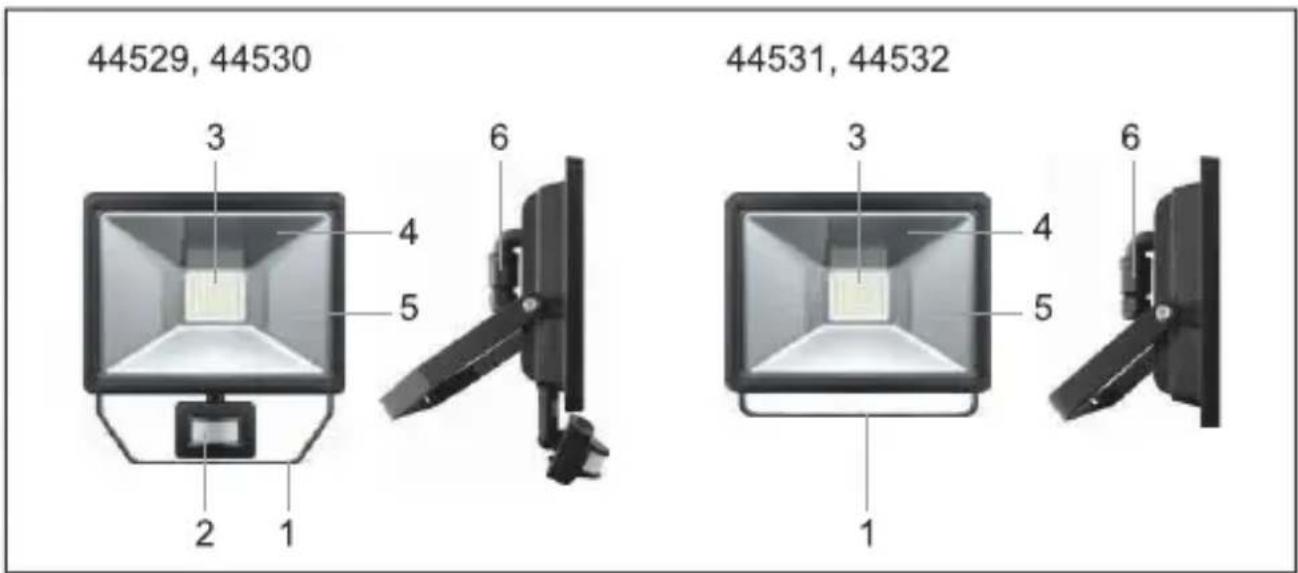

2.3 Tuotteen osat

44529, 44530 44531, 44532

Fig.61: Tuotteen osat

1 Asennussanka 2 Liiketunnistin

3 LEDIT 4 Heijastin

5 Lasilevy 6 Liitäntälohko ja liitäntäholkit

2.4 Tekniset tiedot

Tab.21: Tekniset tiedot

Tuotenumero	44529	44530	44531	44532
Tulojännite (V~)	220-240, 50 Hz
LEDien lukumäärä (kpl)	49
Teho (W)Vastaa hehkulamppua (W)	50300
Tehokerroin	>0,8
Nimellisvalovirta (lm)	4200
Energiatehokkuusluokka	A
Valon väri kylmän valkoinen
Värilämpötila (K) 6500
Värintoistoindeksi (Ra) 65
Lähtökulma (°) 100
Käyttöikä (h) 30000
Kytkentäjaksojen lukumäärä (kpl)	15000
Käyttölämpötila (°C) -25 ~ + 40
Kotelointiluokka IP44 IP65
Kotelon materiaali alumiini
Kotelon väri musta valkoi-		nen	musta valkoi- nen
Mitat (mm)	250 x 106 x 262		250 x 78 x 216
Nettopaino (g)	1579		1439
Himmennettävä X
Liiketunnistin	√		X
Anturin tyyppi	PIR-anturi
Maks. tunnistusalue (m)	10
Tunnistuskulma (°)	180
Poiskytkentäviive (s) Toimintaväli	10 ... 600
Asennuskorkeus (m) Toimintaväli	1,8 ... 2,5

3 Määräystenmukainen käyttö

Muu kuin luvuissa "Kuvaus ja toiminta" tai "Turvallisuusohjeet" kuvattu käyttö ei ole sallittu.

IP44

Tämä tuote on suojattu roiskevedeltä ja vierasesineiden ≥ ∅ 1 mm kosketukselta.

IP65

Tämä tuote on suojattu pölytiiviisti kosketukselta ja suihku-vedeltä.

4 Valmistelu

1. Vertaile kaikkien käytettävien laitteiden teknisiä tietoja ja varmista niiden yhteensopivuus.

2. Tarkasta, että toimituksen sisältö on täydellinen ja ehjä.

5 Kokoonpano

Putoamisvaarar/ Puristumisvaara

• Sijoita ja käytä apuvälineitä turvallisesti.
- Älä pidä raajoja leikkuuosien välissä.

• Asenna kaapeli huolellisesti.

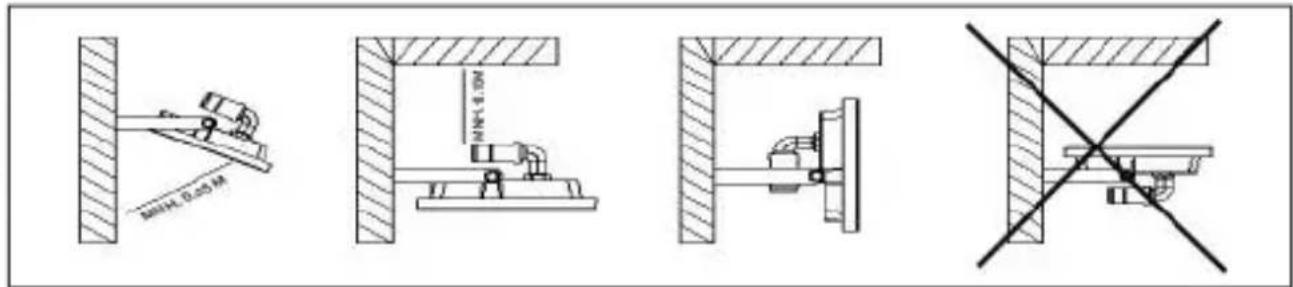

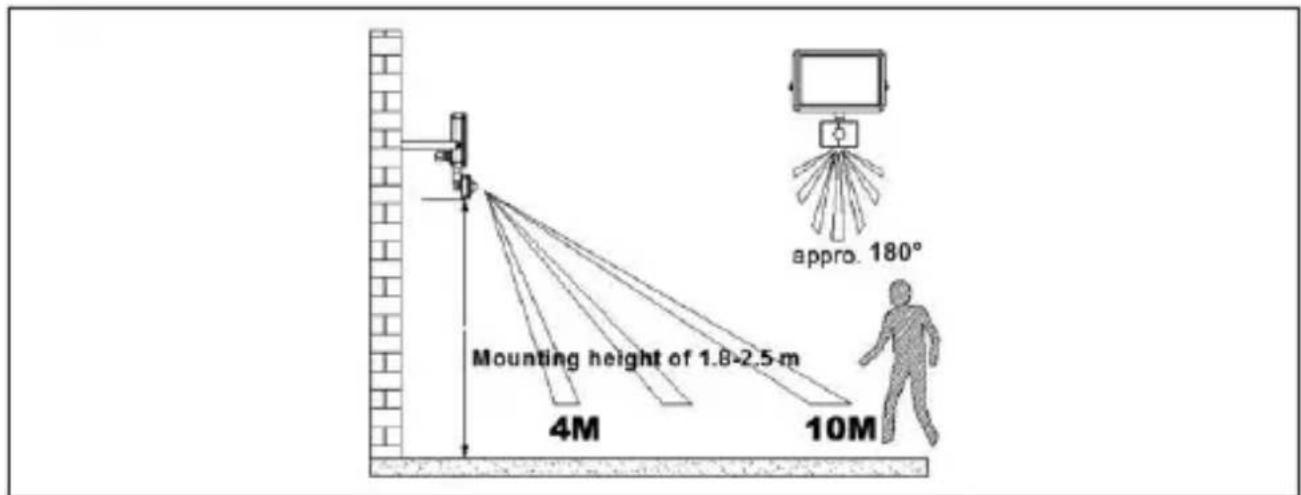

Fig.62: Asennuspaikka

1. Valitse asennuspaikka seuraavien kriteerien mukaisesti:

• Pinnan on oltava vakaa.

• Lähellä ei saa olla palavia esineitä.
- Tuote on kiinnitettävä täysin suoraan.

Vain liiketunnistimilla varustetut mallit:

• Lähellä ei saa olla ilmanvaihtoaukkoja.
- Tunnistusalueella ei saa olla kasveja, katuvaloja, heijastavia pintoja tai sattumanvaraisesti liikkuvia kohteita.

1. Valitse valitun pinnan ja tuotteen painon mukainen sopiva asennusmateriaali.

Asennusmateriaali ei sisälly toimitukseen.

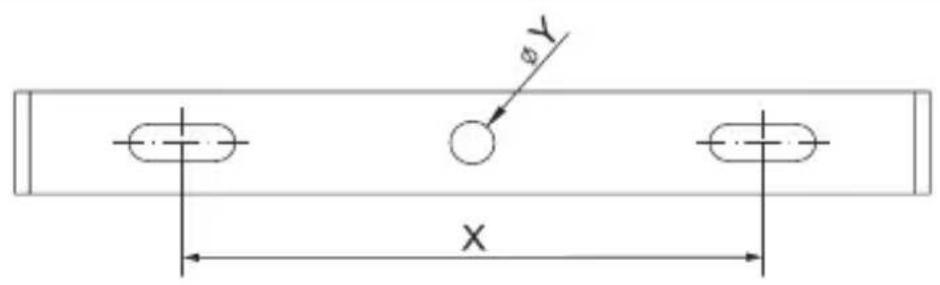

1. Merkitse porattavien reikien välinen etäisyys X ja kaapelin läpivienti Y asennussangan ja sopivan kynän avulla.

φY X

Fig.64: Seinäasennus

Tuotenumero X Y
44529, 44530, 44531, 44532 120 mm ∅ 8,5 mm

Tab.22: Porattavien reikien välinen etäisyys X ja kaapelin läpivienti Y

1. Poraa asennusreiät sopivilla työkaluilla.
2. Kiinnitä LED-valonheitin.

6 Asennus

VAROITUS

Sähköiskun vaara

• Anna avoimet kaapelinpäät VAIN kokeneen sähköalan ammattilaisen liitettäviksi.
- Ennen tuotteeseen tehtäviä toimenpiteitä kytke se jännit teettömäksi, kytke varoke irti ja estä päällekytkeytyminen.
- Varmista ja tarkista jännitteettömyys ennen tuotteeseen tehtäviä toimenpiteitä.

Mallit, joissa ei ole asennettua suojakosketinpistoketta, on liitettävä kiinteästi sähköverkkoon. Käytettävän virtakaapelin poikkileikkauksen pinta-alan on oltava vähintään 1,0 mm². Säikeet on varustettava pääteholkeilla.

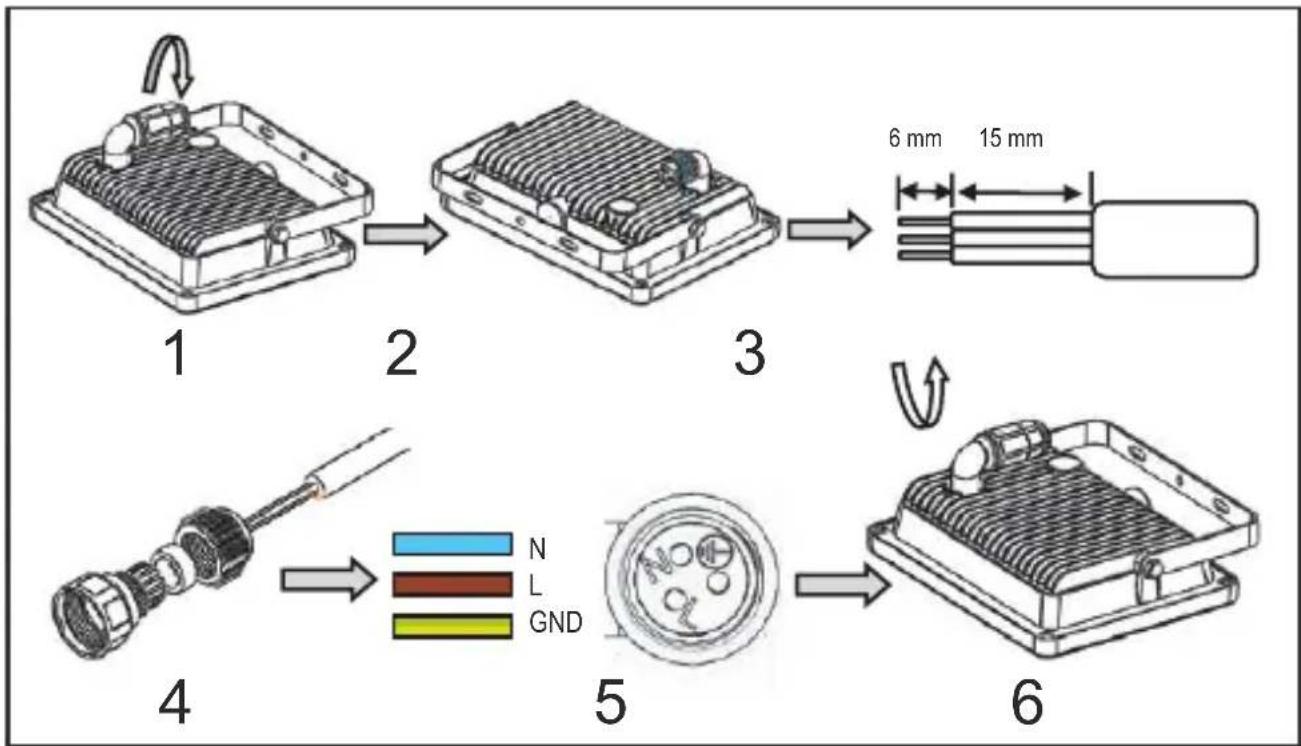

Seuraavat liitännät kytketään tuotteen riviliittimeen:

1. Kytke varoke pois päältä.

2. Avaa liitäntäholkki vastapäivään kiertämällä kunnes liitäntälohko vapautuu kuvan 65 - 2 mukaisesti.

3. Éristä kaapeli kuvan 65 - 3 mukaisesti.

4. Siirrä kuvassa 65 - 4 näkyvät liitäntäholkin osat liitäntäkaapelin päälle.

5. Kiristä verkkokaapeli tukevasti kuvan 65 - 5 mukaisesti ruuvitalt alla.

6. Kiristä liitäntäholkki tukevasti kiertämällä sitä myötäpäivään kuvan 65 - 6 mukaisesti.

7 Asetukset

Vain liiketunnistimilla varustetut valonheittimet:

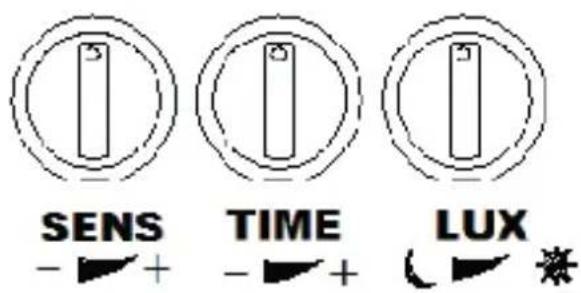

SENS TIME LUX

Fig.66: Asetukset (liiketunnistimilla varustetut valonheittimet)

SENS: SENS määrittää PIR-anturin kantaman.

Kantomatka on vähintään 4 m ja enintään 10 m.

TIME: TIME määrittää poiskytkentäviiveen, joka on 10±5 sekunnin (vähimmäisarvo) ja 10±2 minuutin välillä.

LUX: LUX määrittää valokennon herkkyyden ja erottaa ympäristön kirkkauden päivällä ja yöllä tapahtuvan syttymisen välillä ja vain yöaikaan.

8 Huolto, kunnossapito, varastointi ja kuljetus

NOTERA

Esinevahingot

• Käytä puhdistamiseen vain kuivaa ja pehmeää liinaa.
• Alä käytä pesuaineita tai kemikaaleja.
• Varastoi viileässä ja kuivassa.
- Jos tuote on pitkään käyttämättä, säilytä sitä lasten ulottu mattomissa sekä kuivassa ja pölyltä suojatussa ympäri stössä.
• Säilytä alkuperäinen pakkaus ja käytä sitä kuljetusta

9 Vastuuhuomautus

S Pidätämme oikeuden painovirheisiin ja tuotteen, pakkauksen tai tai tuotetta koskevien asiakirjojen muutoksiin.

- Ota huomioon takuuehtomme. Voit pyytää ne ajantasaises sa muodossa mainittujen yhteystietojen kautta.

10 Hävittämisohjeet

Eurooppalaisen WEEE-direktiivin mukaan elektronisia ja sähkölaitteita ei saa hävittää kotitalousjätteen mukana. Niiden osat on toimitettava lajiteltuina kierrätettäviksi tai hävitettäviksi, sillä epäasian-mukaisesti hävitettyinä myrkylliset ja vaaralliset osat voivat vahingo-ittaa terveyttä ja ympäristöä.

Sähkö- ja elektroniikkalaitelain (ElektroG) mukaan, sinä olet kulutta-jana vastuussa sähkö- ja elektroniikkalaitteen palauttami sesta veloi-tuksetta sen käyttöiän lopussa valmistajalla, ostopaikkaan tai erityi-seen kierrätyspisteseen. Hävittämisen yksityiskohdista on säädetty eri alueilla asianmukaisissa laeissa. Symboli tuotteessa, käyttöop-paassa ja/tai pakkauksessa viittaa näihin lakeihin. Tällainen elek-troniikkajätteen erottelu, kierrätys ja hävittäminen auttaa merkittä-västi ympäristömme suojelussa.

WEEE-numero: 82898622
