55538 - Digitaalinen ajastinkytkin Goobay - Ilmainen käyttöohje ja opas

Tuotetyyppi	Analoginen ajastin
Malli	55538
Merkki	Goobay
Mitat (P x K x S)	120 x 80 x 74 mm
Paino	145 g (per kappale)
Käyttöjännite	220-240 V ~ 50 Hz
Valmiustilan kulutus	0,3 W
Maksimiteho	3500 W
Maksimivirta	16 A (2 A induktiivinen)
Syklien määrä päivässä	Enintään 96
Pienin aikaväli	15 minuuttia
Jatkuva käyttötila	Kyllä (kytkin I)
Merkkivalo	Ohjaus-LED
Käyttölämpötila	-10 °C ... +40 °C
Tarkkuus	+/- 1 minuutti kuukaudessa
Kotelointiluokka	IP20
Suojausluokka	I
Toimitussisältö	2 analogista ajastinta, käyttöohje
Lapsiturvallisuus	Turvasuljin
Huolto	Puhdistus kuivalla liinalla, ilman kemikaaleja
Säilytys	Kuiva ja viileä paikka, lasten ulottumattomissa

Usein kysytyt kysymykset - 55538 Goobay

Kuinka asetan ajan Goobay 55538 -ajastimeen?

Käännä valitsinta myötäpäivään kohdistaaksesi nuoli haluttuun aikaan. Näyttö on 24 tunnin muodossa. Asetus tapahtuu 15 minuutin välein.

Voinko käyttää ajastinta sähkölämmittimen kanssa?

Ei, tämän ajastimen kanssa ei suositella käytettäväksi palovaarallisia laitteita (silitysrautoja, säteilylämmittimiä). Maksimiteho on 3500 W, mutta noudata turvallisuusohjeita.

Mitä teen, jos ajastin ei toimi?

Tarkista ensin, että ajastin on kytketty oikein ja pistorasia saa virtaa. Varmista, että keinuvivut ovat kunnolla kiinni. Jos ongelma jatkuu, ota yhteyttä jälleenmyyjään tai valmistajaan.

Kuinka siirryn jatkuvaan tilaan?

Käännä kytkin asentoon 'I'. Tällöin symboli 'I' on näkyvissä ja ajastin pysyy jatkuvasti päällä, mikä poistaa ohjelmoidut kytkentäajat käytöstä.

Soveltuuko ajastin ulkokäyttöön?

Ei, ajastimen suojausluokka on IP20, joka suojaa keskikokoisilta vierailta esineiltä mutta ei vedeltä. Käytä sitä vain kuivissa sisätiloissa.

Pitääkö kelloa säätää manuaalisesti kesäaikaan?

Kyllä, kesä/talviajan vaihto on tehtävä manuaalisesti kääntämällä valitsinta käyttöohjeen luvun 5.1 mukaisesti.

Kuinka monta laitetta voin kytkeä ajastimeen?

Ajastin tukee enintään 3500 W ja 16 A kuormitusta. Voit kytkeä useita laitteita, kunhan kokonaisteho ei ylitä tätä rajaa.

Ajastin pitää ääntä: onko se normaalia?

Kevyt napsahdus on normaalia keinuvipujen aktivoituessa. Jos ääni on epänormaali, tarkista, että osat ovat kunnolla paikoillaan.

Kuinka puhdistan ajastimen?

Käytä pehmeää ja kuivaa liinaa laitteen puhdistamiseen. Älä koskaan käytä pesuaineita tai kemikaaleja, koska ne voivat vahingoittaa koteloa.

Mitä teen sähkökatkon sattuessa?

Analogisella ajastimella ei ole muistia. Sähkökatkon jälkeen kello ja ohjelmat on asetettava uudelleen. Katso ajan asetus luvusta 5.1.

KÄYTTÖOHJE 55538 Goobay

1 Turvallisuusohjeet 62

1.1 Yleistä 62
1.2 Varoitustasot....62

2 Kuvaus ja toiminta....63

2.1 Tuote 63
2.2 Toimituksen sisältö 63
2.3 Tuotteen osat....63
2.4 Tekniset tiedot....64

3 Määräystenmukainen käyttö....64
4 Liitäntä 64
5 Asetukset....65

5.1 Kellonajan asetus 65
5.2 Kytkentäaikojen asetus....65
5.3 Toimintatilan asetus 65
5.4 Kesä- ja talviajan vaihto 65

6 Huolto, kunnossapito, varastointi ja kuljetus 66
7 Vastuuhuomautus 66
8 Hävittämisohjeet 66
9 EU-vaatimuksenmukaisuusvakuutus....66

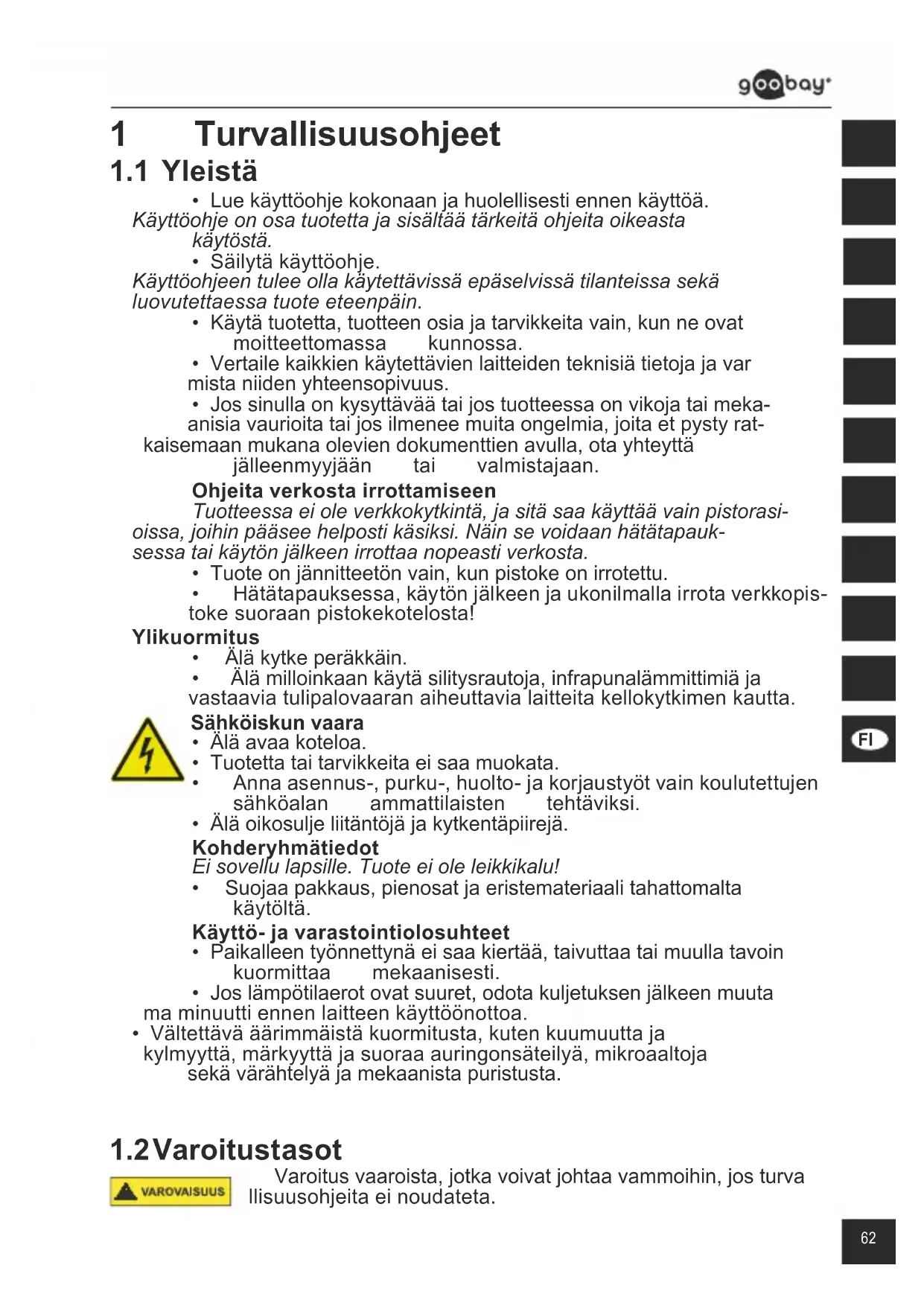

1 Turvallisuusohjeet

1.1 Yleistä

• Lue käyttöohje kokonaan ja huolellisesti ennen käyttöä. Käyttöohje on osa tuotetta ja sisältää tärkeitä ohjeita oikeasta käytöstä.

• Säilytä käyttöohje. Käyttöohjeen tulee olla käytettävissä epäselvissä tilanteissa sekä luovutettaessa tuote eteenpäin.

• Käytä tuotetta, tuotteen osia ja tarvikkeita vain, kun ne ovat moitteettomassa kunnossa.

• Vertaile kaikkien käytettävien laitteiden teknisiä tietoja ja var mista niiden yhteensopivuus.
• Jos sinulla on kysyttävää tai jos tuotteessa on vikoja tai mekaanisia vaurioita tai jos ilmenee muita ongelmia, joita et pysty ratkaisemaan mukana olevien dokumenttien avulla, ota yhteyttä jälleenmyyjään tai valmistajaan.

Ohjeita verkosta irrottamiseen

Tuotteessa ei ole verkkokytkintä, ja sitä saa käyttää vain pistorasi-oissa, joihin pääsee helposti käsiksi. Näin se voidaan hätätapauk-sessa tai käytön jälkeen irrottaa nopeasti verkosta.

• Tuote on jännitteetön vain, kun pistoke on irrotettu.
• Hätätapauksessa, käytön jälkeen ja ukonilmalla irrota verkkopistoke suoraan pistokekotelosta!

Ylikuormitus

• Älä kytke peräkkäin.
• Älä milloinkaan käytä silitysrautoja, infrapunalämmittimiä ja vastaavia tulipalovaaran aiheuttavia laitteita kellokytkimen kautta.

Sähköiskun vaara

• Älä avaa koteloa.
• Tuotetta tai tarvikkeita ei saa muokata.
  • Anna asennus-, purku-, huolto- ja korjaustyöt vain koulutettujen sähköalan ammattilaisten tehtäviksi.
• Älä oikosulje liitäntöjä ja kytkentäpiirejä.

Kohderyhmätiedot

Ei sovellu lapsille. Tuote ei ole leikkikalu!

- Suojaa pakkaus, pienosat ja eristemateriaali tahattomalta käytöltä.

Käyttö- ja varastointiolosuhteet

- Paikalleen työnnettynä ei saa kiertää, taivuttaa tai muulla tavoin kuormittaa mekaanisesti.

- Jos lämpötilaerot ovat suuret, odota kuljetuksen jälkeen muuta ma minuutti ennen laitteen käyttöönottoa.

- Vältettävä äärimmäistä kuormitusta, kuten kuumuutta ja kylmyyttä, märkyyttä ja suoraa auringonsäteilyä, mikroaaltoja sekä värähtelyä ja mekaanista puristusta.

1.2 Varoitustasot

Varoitus vaaroista, jotka voivat johtaa vammoihin, jos turva llisuusohjeita ei noudateta.

Varoitus vaaroista, jotka voivat johtaa esinevahinkoihin, jos ILMOITUS ohjeita ei noudateta.

2 Kuvaus ja toiminta

2.1 Tuote

• Elektroniikkalaitteiden tarkkaan ja yksinkertaiseen ohjaukseen
• helppokäyttöinen analoginen kellokytkin
• kytkee laitteet päälle ja pois päältä jopa 96 kertaa päivässä 15 minuutin välein
• jatkuva käyttö mahdollinen kytkimellä
  • LED-merkkivalo

2.2 Toimituksen sisältö

Art. Packungsinhalt
51276 1x	Analoginen ajastin, käyttöohjeiden
55538 2x	Analoginen ajastin, käyttöohjeiden
55539 3x	Analoginen ajastin, käyttöohjeiden
55540 5x	Analoginen ajastin, käyttöohjeiden

Tab.21: Toimituksen sisältö

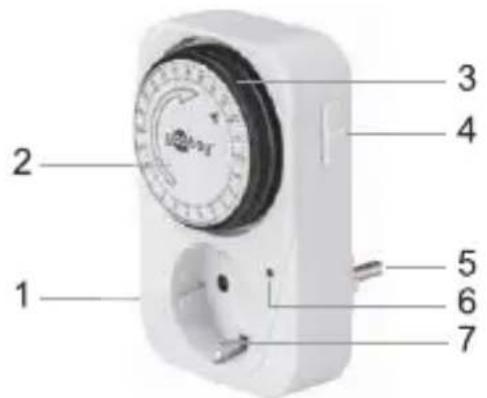

2.3 Tuotteen osat

Fig.41: Tuotteen osat

1 Kotelo
3 Kytkentäpainikkeet
5 Suojakosketinpistoke
7 Suojakosketinpistorasia

2 Valintakiekko
4 Valintakytkin PÄÄLLÄ/aika
6 Led-merkkivalo

2.4 Tekniset tiedot

Malli 51276
Nimellisjännite (V~ @ 50 Hz) 220-240
Valmiustilan ottoteho (W) 0,3
Maks. teho (W) Nykyinen (A)	3500 16 (2)
Mitat (mm) 120 x 80 x 74
Paino (g) 145
Lapsisujoja	[SAWX] Sulkeutuva kosketin
Pienin aikaväli (minuutit) 15
Käyttölämpötila (°C) -10 ~ +40
Tarkkuus (minuutit/kuukausi) +/- 1
Suojausluokitus / Kotelointiluokka I /	IP20

Tab.22: Tekniset tiedot

3 Määräystenmukainen käyttö

Muu kuin luvuissa "Kuvaus ja toiminta" tai "Turvallisuusohjeet" attu käyttö ei ole sallittu. Tätä tuotetta saa käyttää vain kui- vissa sisätiloissa. Näiden määräysten ja turvallisuusohjeiden dattamatta jättämisestä ja laiminlyönnistä voi seurata vaka- onnettomuuksia, henkilö- tai esinevahinkoja.

IP20

Tämä tuote on suojattu keskisuurilta vierasesineiltä, mutta ei vedeltä.

4 Liitäntä

- Aseta ajastin helposti käsiksi päästävään suojakosketinpisto rasiaan.

5 Asetukset

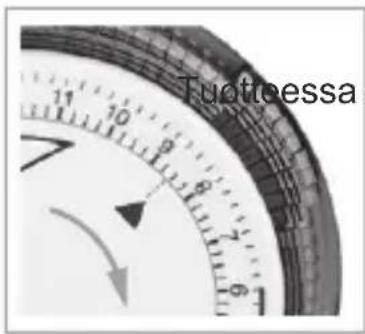

5.1 Kellonajan asetus

- Kierrä valintakiekkoa myötäpäivään, kunnes nuoli osoittaa haluttua kellonaikaa. on 24 tunnin näyttö.

Pienin mahdollinen asetusväli on 1/4 h (15 minuuttia).

Fig.42: Kellonajan asetus

5.2 Kytkentäaikojen asetus

1. Paina halutut kytkentäpainikkeet päältä tsottuna nuolen suunnassa taaksepäin. /armista, että kytkentäpainikkeet lukittuvat nnolla, jolloin kuuluu napsahdus.

Pienin mahdollinen asetusväli on 1/4 h (15 minuuttia).

Led-markkivalo palaa asetettujen PAALLA- kytkentääkojen sisällä ja kun kellokytkin on kytkettynä päälle jatkuvasti.

Fig.43: Kytkentäaikojen asetus

5.3 Toimintatilan asetus

- Kytke kellokytkin jatkuvaan käyttöön. I on näkyvissä.

Kellokytkin on kytketty jatkuvaan käyttöön. Kytkentäajat eivät ole toiminnassa. Led-merkkivalo palaa.

- Kytke kellokytkin kytkentäaikatilaan. on näkyvissä.

Kellokytkin on kytketty päälle as Kytkentäajat ovat toiminnassa. Led-merkkivalo palaa PÄÄLLÄ-kytkentäaikojen sisällä.

5.4 Kesä- ja talviajan vaihto

Käyttäjän on asetettava kesä- ja talviaika käsin.

• Katso ohjeet kappaleesta 5.1.

6 Huolto, kunnossapito, varastointi ja kuljetus

Tuotteet eivät vaadi huoltoa.

NOTERA

Esinevahingot

• Käytä puhdistamiseen vain kuivaa ja pehmeää liinaa.
• Älä käytä pesuaineita tai kemikaaleja.
  • Varastoi viileässä ja kuivassa.
• Jos tuote on pitkään käyttämättä, säilytä sitä lasten ulottu mattomissa sekä kuivassa ja pölyltä suojatussa ympäri stössä.
  • Säilytä alkuperäinen pakkaus ja käytä sitä kuljetusta varten.

7 Vastuuhuomautus

§ Pidätämme oikeuden painovirheisiin ja tuotteen, pakkauksen tai tuotetta koskevien asiakirjojen muutoksiin.

- Ota huomioon takuuehtomme. Voit pyytää ne ajantasaises sa muodossa mainittujen yhteystietojen kautta.

8 Hävittämisohjeet

WEEE-direktiivin mukaan sähkö- ja elektroniikkalaitteita ei saa hävittää kotita lousjätteen mukana. Elektroniset osat on ero teltava kierrätystä tai hävitystä varten, koska niiden myrkyllisillä ja vaarallisilla osilla voi olla pysyviä vahingollisia vaikutuksia ympäristölle, jos niitä ei hävitetä oikein.

Sähkö- ja elektroniikkalaitelain (ElektroG) mukaan, sinä olet kuluttajana vastuussa sähkö- ja elektroniikkalaitteen palauttami sesta veloituksetta sen käyttöiän lopussa valmistajalla, ostopaikkaan tai erityiseen kierrätyspisteeseen. Hävittämisen yksi-tyiskohdista on säädetty eri alueilla asianmukaisissa laeissa.

Symboli tuotteessa, käyttöoppaassa ja/tai pakkauksessa viittaa näihin lakeihin. Tällainen elektroniikkajätteen erottelu, kierrätys ja hävittäminen auttaa merkittävästi ympäristömme suojelussa.

WEEE-numero: 82898622

9 EU-vaatimuksenmukaisuusvakuutus

CE-merkintä, Goobay®, Wentronic GmbH:n rekisteröity tuotem erkki, ilmoittaa, että tuote on EU:n perusvaatimusten ja ohjeiden mukainen.
