Type de produit	Minuteur analogique
Modèle	55538
Marque	Goobay
Dimensions (L x H x P)	120 x 80 x 74 mm
Poids	145 g (par unité)
Alimentation	220-240 V ~ 50 Hz
Consommation en veille	0,3 W
Puissance maximale	3500 W
Courant maximal	16 A (2 A inductif)
Nombre de cycles par jour	Jusqu'à 96
Intervalle de temps minimal	15 minutes
Mode de fonctionnement continu	Oui (interrupteur I)
Indicateur lumineux	LED de contrôle
Température de fonctionnement	-10 °C à +40 °C
Précision	+/- 1 minute par mois
Indice de protection	IP20
Classe de protection	I
Contenu de la livraison	2 minuteries analogiques, mode d'emploi
Sécurité enfant	Obturateur de sécurité
Entretien	Nettoyage avec un chiffon sec, sans produits chimiques
Stockage	Endroit sec et frais, hors de portée des enfants

FOIRE AUX QUESTIONS - 55538 Goobay

Comment régler l'heure sur le minuteur Goobay 55538 ?

Tournez le cadran dans le sens horaire pour aligner la flèche avec l'heure souhaitée. L'écran est en format 24 heures. Le réglage se fait par pas de 15 minutes.

Puis-je utiliser le minuteur avec un radiateur électrique ?

Non, il est déconseillé d'utiliser des appareils présentant un risque d'incendie (fers à repasser, radiateurs radiants) avec ce minuteur. La puissance maximale est de 3500 W, mais respectez les consignes de sécurité.

Que faire si le minuteur ne fonctionne pas ?

Vérifiez d'abord que le minuteur est correctement branché et que la prise est alimentée. Assurez-vous que les bras oscillants sont bien enclenchés. Si le problème persiste, contactez votre revendeur ou le fabricant.

Comment passer en mode continu ?

Tournez l'interrupteur en position 'I'. Le symbole 'I' est alors visible et la minuterie reste allumée en permanence, désactivant les temps de commutation programmés.

Le minuteur est-il adapté à une utilisation extérieure ?

Non, le minuteur possède un indice de protection IP20, ce qui le protège des corps étrangers moyens mais pas de l'eau. Utilisez-le uniquement dans des espaces intérieurs secs.

Faut-il changer l'heure manuellement pour l'heure d'été ?

Oui, le changement d'heure été/hiver doit être effectué manuellement en tournant le cadran comme décrit dans le chapitre 5.1 du manuel.

Combien d'appareils puis-je brancher sur le minuteur ?

Le minuteur supporte une charge maximale de 3500 W et 16 A. Vous pouvez brancher plusieurs appareils tant que la puissance totale ne dépasse pas cette limite.

Le minuteur fait du bruit : est-ce normal ?

Un léger déclic est normal lors de l'activation des bras oscillants. Si le bruit est anormal, vérifiez que les pièces sont bien en place.

Comment nettoyer le minuteur ?

Utilisez un chiffon doux et sec pour nettoyer l'appareil. N'utilisez jamais de détergents ou de produits chimiques, car ils pourraient endommager le boîtier.

Que faire en cas de panne de courant ?

Le minuteur analogique ne possède pas de mémoire. Après une panne, l'heure et les programmes devront être réglés à nouveau. Consultez le chapitre 5.1 pour le réglage de l'heure.

MODE D'EMPLOI 55538 Goobay

1 Consignes de sécurité .... 14

1.1 En général.... 14
1.2 Niveaux d'alerte....14

2 Description et fonction 15

2.1 Description.... 15
2.2 Contenu de la livraison....15
2.3 Eléments de commande et pièces....15
2.4 Spécifications 15

3 Utilisation prévue....16

4 Connexion 16
5 Réglages 16

5.1 Réglage de l'heure 16
5.2 Réglage de temps de commutation 17
5.3 Réglage du mode de fonctionnement....17
5.4 Changer l'heure d'été 17

6 Maintenance, Entretien, Stockage et Transport.... 17

7 Avis de responsabilité....18
8 Instructions pour l'élimination .... 18
9 UE Déclaration de conformité.... 18

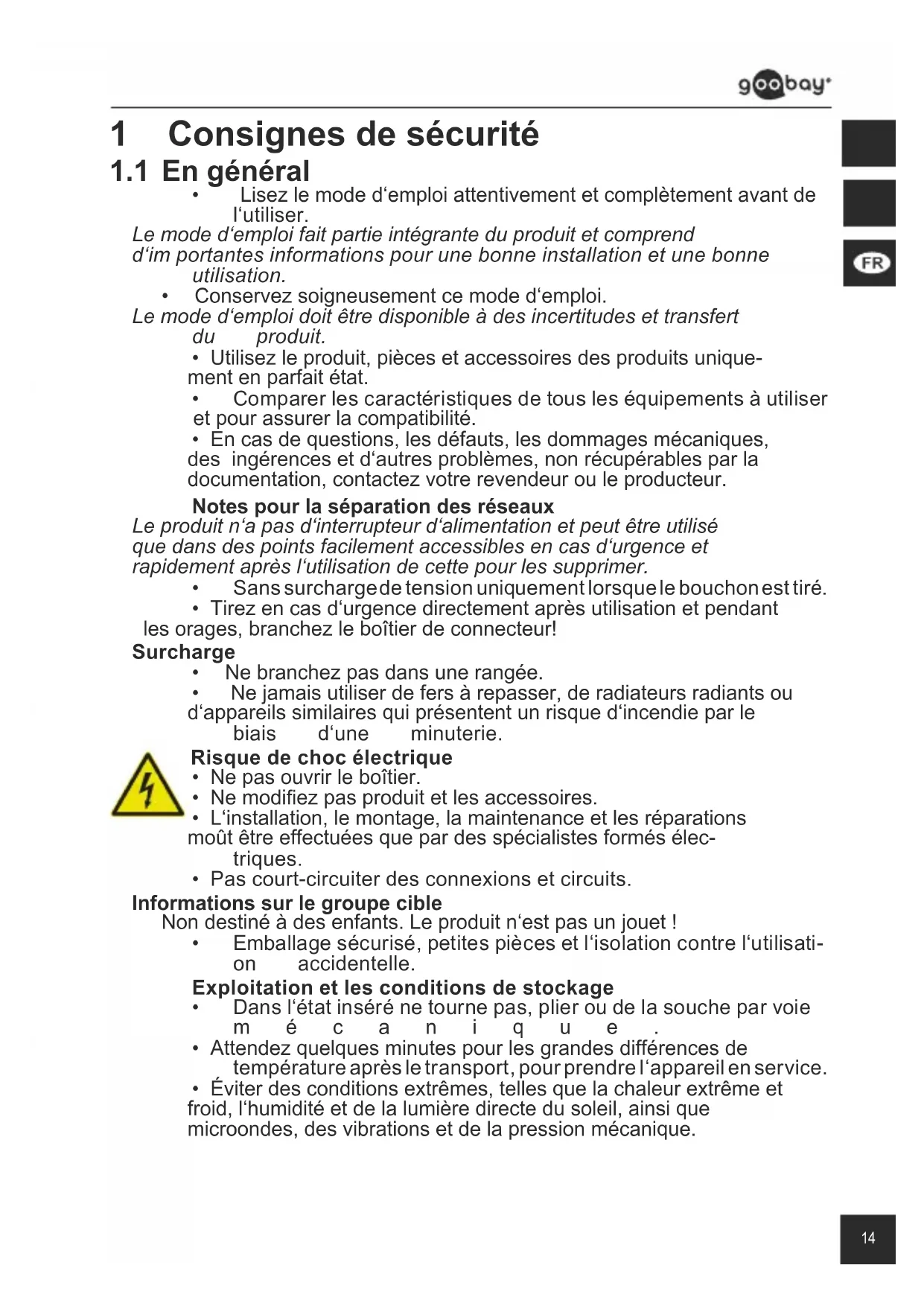

1 Consignes de sécurité

1.1 En général

• Lisez le mode d'emploi attentivement et complètement avant de l'utiliser.

Le mode d'emploi fait partie intégrante du produit et comprend d'im portantes informations pour une bonne installation et une bonne utilisation.

- Conservez soigneusement ce mode d'emploi.

Le mode d'emploi doit être disponible à des incertitudes et transfert du produit.

- Utilisez le produit, pièces et accessoires des produits uniquement en parfait état.

- Comparer les caractéristiques de tous les équipements à utiliser et pour assurer la compatibilité.

- En cas de questions, les défauts, les dommages mécaniques, des ingérences et d'autres problèmes, non récupérables par la documentation, contactez votre revendeur ou le producteur.

Notes pour la séparation des réseaux

Le produit n'a pas d'interrupteur d'alimentation et peut être utilisé que dans des points facilement accessibles en cas d'urgence et rapidement après l'utilisation de cette pour les supprimer.

- Sans surcharge de tension uniquement lorsque le bouchon est tiré.

- Tirez en cas d'urgence directement après utilisation et pendant les orages, branchez le boîtier de connecteur!

Surcharge

• Ne branchez pas dans une rangée.

- Ne jamais utiliser de fers à repasser, de radiateurs radiants ou d'appareils similaires qui présentent un risque d'incendie par le biais d'une minuterie.

Risque de choc électrique

- Ne pas ouvrir le boîtier.

- Ne modifiez pas produit et les accessoires.

- L'installation, le montage, la maintenance et les réparations moût être effectuées que par des spécialistes formés électriques.

- Pas court-circuiter des connexions et circuits.

Informations sur le groupe cible

Non destiné à des enfants. Le produit n'est pas un jouet !

- Emballage sécurisé, petites pièces et l'isolation contre l'utilisation accidentelle.

Exploitation et les conditions de stockage

• Dans l'état inséré ne tourne pas, plier ou de la souche par voie m é c a n i q u e .

- Attendez quelques minutes pour les grandes différences de température après le transport, pour prendre l'appareil en service.

- Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l'humidité et de la lumière directe du soleil, ainsi que microondes, des vibrations et de la pression mécanique.

1.2 Niveaux d'alerte

2 Description et fonction

2.1 Produit

• pour la commande simple et précise d'appareils électroniques
- minuteur analogique simple d'utilisation
• actionne des appareils jusqu'à 96 x par jour par intervalles de 15 min
- fonctionnement en continu par interrupteur possible
• voyant lumineux de contrôle

2.2 Contenu de la livraison

Art. Contenu du paquet
51276 1x	Minuteur analogique, mode d'emploi
55538 2x	Minuteur analogique, mode d'emploi
55539 3x	Minuteur analogique, mode d'emploi
55540 5x	Minuteur analogique, mode d'emploi

Tab.5: Contenu de la livraison

2.3 Eléments de commande et pièces

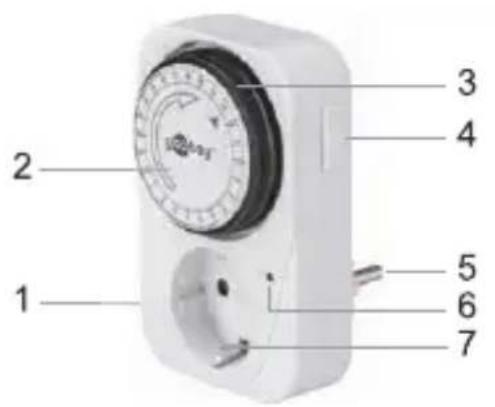

Fig.9: Eléments de commande et pièces

1 L o g e m e n t
3 Bras oscillant
5 Bouchon de sécurité
7 Prise de sécurité

2

2.4 Spécifications

Modèle 51276
Tension nominale (V~ @ 50 Hz) 220-240
Consommation d’énergie stand-by (W) 0,3
Max. Puissance (W) Courant (A)	3500 16 (2)
Dimensions (mm) 120 x 80 x 74
Poids (g) 145
Protection des enfants	[zCT6] Obturateur
Min. intervalle de temps (Min.) 15
Température de fonctionnement (°C)	-10 ~ +40
exactitude (Min./Mois) +/- 1
Classe de protection / niveau I / IP20

3 Utilisation prévue

Nous n'autorisons pas l'utilisation du dispositif d'une façon différente de celle décrite au chapitre „Description et Fonctions“ et „Consignes de sécurité“. Utilisez le produit uniquement dans des espaces intérieurs secs. Ne pas respecter ces instructions de sécurité et points de règlement est susceptible de provoquer des accidents mortels, blessures et dommages à la personne et à ses biens.

IP20

Ce produit est protégé contre les corps étrangers de taille moyenne, mais pas contre les infiltrations d'eau.

4 Connexion

Branchez l'interrupteurs horaires dans une prise de courant bien accessible.

5 Réglages

5.1 Réglage de l'heure

- Mettre en place la flèche montre le cadran ans le sens horaire à l'heure souhaitée. Le produit est livré avec un écran de 24 heures. petite possible est réglé à 1/4 h (15 minutes).

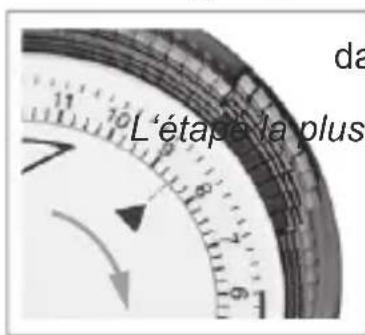

Fig.10: Réglage de l'heure

5.2 Réglage de temps de commutation

1. Appuyez sur la bascule souhaitée en vue dessus dans le sens de la flèche vers l'arrière.
2. Assurez-vous que l'engagement correct bras oscillant.

Vous entendrez un déclic. petite possible est réglé à 1/4 h (15 minutes). le ON-temps de commutation et de e commutée passer le contrôle des lumières LED.

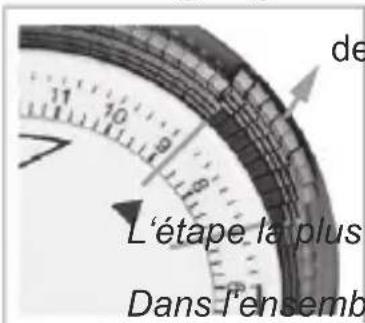

Fig.11: Reglage de temps de commutation

5.3 Réglage du mode de fonctionnement

Fig.12: Réglage du mode de fonctionnement

• Tourner l'interrupteur horaire durable. I est visible. La minuterie est en marche en permanence. Les temps de commutation sont inactifs. Le contrôle des lumières LED.
- Tourner l'interrupteur horaire en mode de t e m p s d e c est visible. Le commutateur est activé sur les temps de régla- ommutation sont actifs. nières dans le LED ON temps de commutation.

5.4 Changer l'heure d'été

L'heure d'été et d'hiver doit être réglé manuellement par l'utilisateur.

• S'il vous plaît se référer au chapitre 5.1.

6 Maintenance, Entretien, Stockage et Transport

Les produits sont sans entretien.

NOTE

Dommages matériels

• Utilisez uniquement un chiffon doux et sec pour le nettoyage.

- Ne pas utiliser de détergents et de produits chimiques.

- Conserver le produit hors de la portée des enfants et dans une ambiance sèche et protégé de la poussière lorsqu'il ne est pas en cours d'utilisation.

• Endroit frais et sec.
- Conserver et utiliser l'emballage d'origine pour le transport.

7 Avis de responsabilité

§ Nous nous réservons le droit des erreurs d'impression et des changements à produit, l'emballage ou de la documentation du produit.

- S'il vous plaît voir nos conditions de garantie. Ceux-ci sont maintenant disponibles dans leur forme actuelle, conformément aux coordonnées figurant.

8 Instructions pour l'élimination

Selon la directive européenne DEEE, la mise au rebut des appareils électriques et électroniques avec les déchets domestiques est strictement interdite. Leurs composants doivent être recyclés éliminés de façon séparée. Les composants toxiques et dangereux peuvent causer des dommages durables à la santé et à l'environnement s'ils ne sont pas éliminés correcte t.

Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des appareils électriques et électroniques auprès du fabricant, du distributeur, ou des points publics de collecte à la fin de la durée de vie des dispositifs, et ce de façon gratuite. Les détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d'utilisation, ou sur l'emballage fait référence à ces termes. Avec ce genre de séparation des déchets, d'application et d'élimination des déchets d'appareils usagés, vous réalisez une part importante de la protection de l'environnement.

No DEEE : 82898622

9 UE Déclaration de conformité

En utilisant le marquage CE, Goobay®, nom commercial déposé de Wentronic GmbH, déclare que l'appareil est conforme aux conditions et directives de base de la réglementation européenne.
