55538 - Digitale tijdschakelaar Goobay - Gratis gebruiksaanwijzing en handleiding

Producttype	Analoge timer
Model	55538
Merk	Goobay
Afmetingen (L x H x D)	120 x 80 x 74 mm
Gewicht	145 g (per stuk)
Voeding	220-240 V ~ 50 Hz
Standby-verbruik	0,3 W
Maximaal vermogen	3500 W
Maximale stroom	16 A (2 A inductief)
Aantal cycli per dag	Tot 96
Minimaal tijdsinterval	15 minuten
Continue werking	Ja (schakelaar I)
Verlichtingsindicator	Controle-LED
Bedrijfstemperatuur	-10 °C tot +40 °C
Nauwkeurigheid	+/- 1 minuut per maand
Beschermingsgraad	IP20
Beschermingsklasse	I
Leveringsomvang	2 analoge timers, gebruiksaanwijzing
Kinderveiligheid	Veiligheidsafdekking
Onderhoud	Reiniging met een droge doek, zonder chemicaliën
Opslag	Droge en koele plaats, buiten bereik van kinderen

Veelgestelde vragen - 55538 Goobay

Hoe stel ik de tijd in op de Goobay 55538 timer?

Draai de knop met de klok mee om de pijl op de gewenste tijd te zetten. Het display is in 24-uursformaat. De instelling gebeurt in stappen van 15 minuten.

Kan ik de timer gebruiken met een elektrische kachel?

Nee, het wordt afgeraden om apparaten met brandgevaar (strijkijzers, stralingskachels) met deze timer te gebruiken. Het maximale vermogen is 3500 W, maar volg de veiligheidsinstructies.

Wat te doen als de timer niet werkt?

Controleer eerst of de timer goed is aangesloten en of het stopcontact stroom heeft. Zorg ervoor dat de schakelarmen goed zijn ingeschakeld. Als het probleem aanhoudt, neem dan contact op met uw dealer of de fabrikant.

Hoe schakel ik naar de continue modus?

Draai de schakelaar naar stand 'I'. Het symbool 'I' is dan zichtbaar en de timer blijft permanent aan, waardoor de geprogrammeerde schakeltijden worden uitgeschakeld.

Is de timer geschikt voor gebruik buitenshuis?

Nee, de timer heeft een beschermingsgraad IP20, wat bescherming biedt tegen middelgrote vreemde voorwerpen maar niet tegen water. Gebruik het alleen in droge binnenruimtes.

Moet ik de tijd handmatig aanpassen voor zomertijd?

Ja, de zomer-/wintertijd moet handmatig worden ingesteld door de knop te draaien zoals beschreven in hoofdstuk 5.1 van de handleiding.

Hoeveel apparaten kan ik op de timer aansluiten?

De timer ondersteunt een maximale belasting van 3500 W en 16 A. U kunt meerdere apparaten aansluiten zolang het totale vermogen deze limiet niet overschrijdt.

De timer maakt geluid: is dat normaal?

Een licht klikgeluid is normaal bij het inschakelen van de schakelarmen. Als het geluid abnormaal is, controleer dan of de onderdelen goed op hun plaats zitten.

Hoe maak ik de timer schoon?

Gebruik een zachte, droge doek om het apparaat schoon te maken. Gebruik nooit reinigingsmiddelen of chemicaliën, omdat deze de behuizing kunnen beschadigen.

Wat te doen bij een stroomstoring?

De analoge timer heeft geen geheugen. Na een stroomstoring moeten de tijd en programma's opnieuw worden ingesteld. Raadpleeg hoofdstuk 5.1 voor het instellen van de tijd.

GEBRUIKSAANWIJZING 55538 Goobay

1 Veiligheidsvoorschriften....32

1.1 Algemeen....32
1.2 Waarschuwingsniveaus....33

2 Beschrijving en werking 33

2.1 Producten....33
2.2 Leveringsomvang 33
2.3 Bedieningselementen en onderdelen 33
2.4 Technische gegevens....34

3 Gebruik conform de voorschriften 34
4 Aansluiting....34
5 Instellingen 35

5.1 Tijd instellen....35
5.2 Schakeltijden instellen....35
5.3 Bedrijfsmodus instellen 35
5.4 Overgang tussen zomertijd en wintertijd 35

6 Onderhoud, verzorging, opslag en transport 36
7 Aansprakelijkheidsaanwijzing....36
8 Aanwijzingen voor afvalverwijdering 36
9 EU-conformiteitsverklaring 36

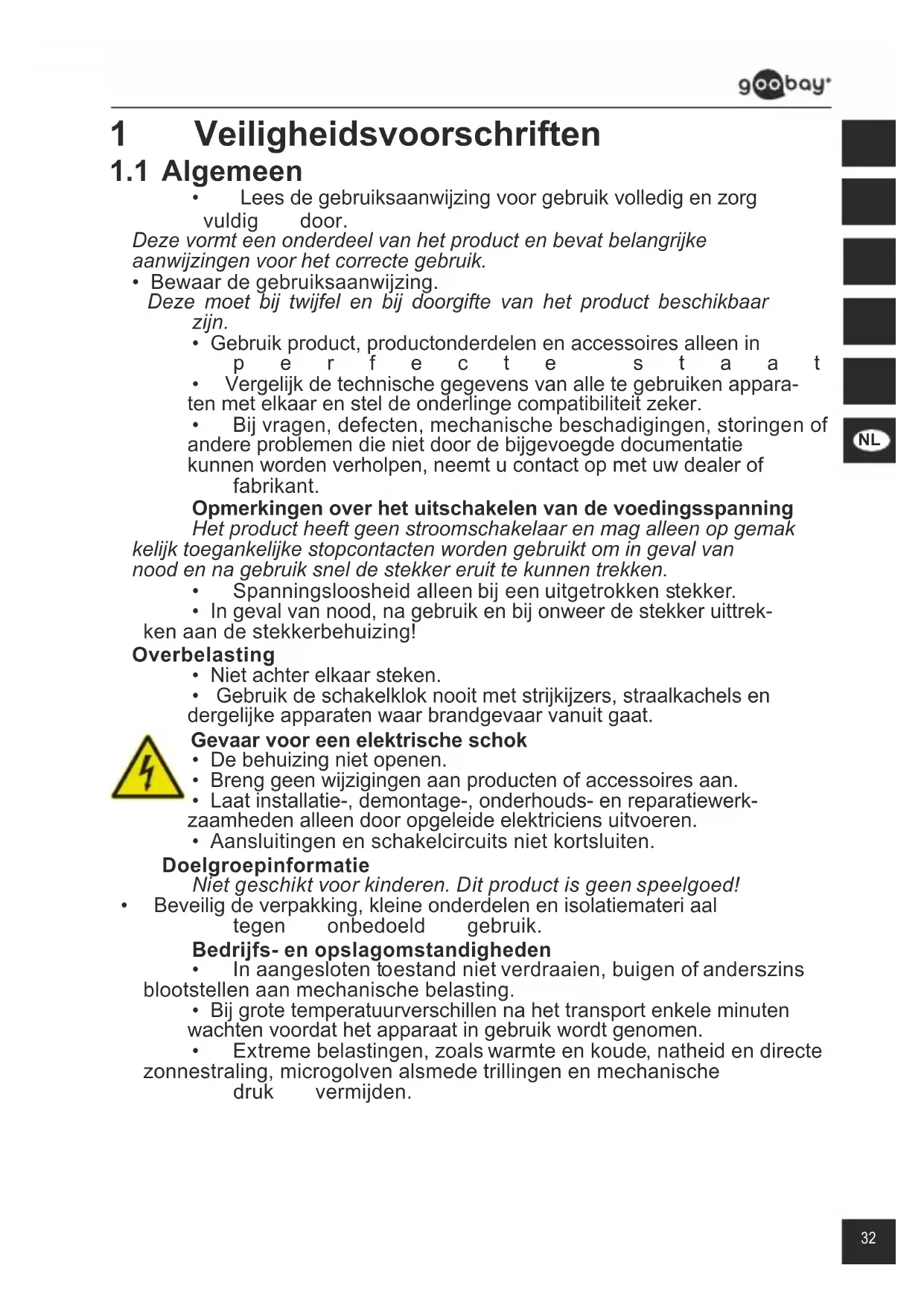

1 Veiligheidsvoorschriften

1.1 Algemeen

• Lees de gebruiksaanwijzing voor gebruik volledig en zorg vuldig door.

Deze vormt een onderdeel van het product en bevat belangrijke aanwijzingen voor het correcte gebruik.

- Bewaar de gebruiksaanwijzing.

Deze moet bij twijfel en bij doorgifte van het product beschikbaar zijn.

- Gebruik product, productonderdelen en accessoires alleen in p e r f e c t e s t a a t

- Vergelijk de technische gegevens van alle te gebruiken apparaten met elkaar en stel de onderlinge compatibiliteit zeker.

- Bij vragen, defecten, mechanische beschadigingen, storingen of andere problemen die niet door de bijgevoegde documentatie kunnen worden verholpen, neemt u contact op met uw dealer of fabrikant.

Opmerkingen over het uitschakelen van de voedingsspanning

Het product heeft geen stroomschakelaar en mag alleen op gemak kelijk toegankelijke stopcontacten worden gebruikt om in geval van nood en na gebruik snel de stekker eruit te kunnen trekken.

- Spanningsloosheid alleen bij een uitgetrokken stekker.

- In geval van nood, na gebruik en bij onweer de stekker uittrekken aan de stekkerbehuizing!

Overbelasting

- Niet achter elkaar steken.

- Gebruik de schakelklok nooit met strijkijzers, straalkachels en dergelijke apparaten waar brandgevaar vanuit gaat.

Gevaar voor een elektrische schok

- De behuizing niet openen.

- Breng geen wijzigingen aan producten of accessoires aan.

- Laat installatie-, demontage-, onderhouds- en reparatiewerkzaamheden alleen door opgeleide elektriciens uitvoeren.

- Aansluitingen en schakelcircuits niet kortsluiten.

Doelgroepinformatie

Niet geschikt voor kinderen. Dit product is geen speelgoed!

- Beveilig de verpakking, kleine onderdelen en isolatiemateri aal tegen onbedoeld gebruik.

Bedrijfs- en opslagomstandigheden

- In aangesloten toestand niet verdraaien, buigen of anderszins blootstellen aan mechanische belasting.

- Bij grote temperatuurverschillen na het transport enkele minuten wachten voordat het apparaat in gebruik wordt genomen.

- Extreme belastingen, zoals warmte en koude, natheid en directe zonnestraling, microgolven alsmede trillingen en mechanische druk vermijden.

1.2 Waarschuwingsniveaus

Waarschuwing voor gevaren die tot letsel kunnen LEiden, als de veiligheidsinstructies niet in acht worden genomennen.

Waarschuwing voor gevaren die tot materiële schade AANDACHT! kunnen leiden als de instructies worden genegeerd.

2 Beschrijving en werking

2.1 Producten

• Nauwkeurige en eenvoudige aansturing van elektronische apparatuur
• gebruiksvriendelijke, analoge schakelklok
• schakelt apparaten tot max. 96 x per dag aan en uit met tussenpozen van 15 minuten
  • permanent bedrijf mogelijk met schakelaar
• met controle-LED

2.2 Leveringsomvang

Art. Packungsinhalt
51276 1x	Analoge schakelklok, Gebruiksaanwijzing
55538 2x	Analoge schakelklok, Gebruiksaanwijzing
55539 3x	Analoge schakelklok, Gebruiksaanwijzing
55540 5x	Analoge schakelklok, Gebruiksaanwijzing

Tab.11: Leveringsomvang

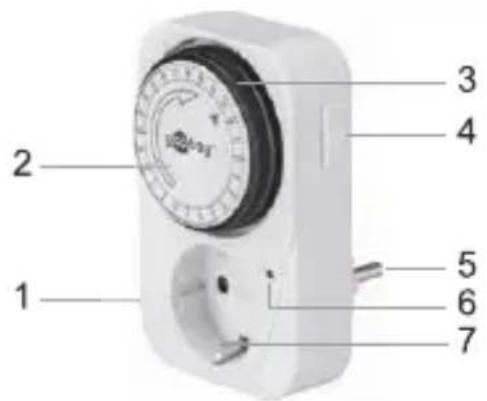

2.3 Bedieningselementen en onderdelen

Fig.21: Bedieningselementen en onderdelen

1 Carcasa
3 Tuimelaars
5 Geaarde stekker
7 Geaard stopcontact
2 Instelwiel
4 Keuzeschakelaar AAN/Tijd
6 Controle-led

Model 51276
Nominale spanning (V~ @ 50 Hz) 220-240
Stand-bystroomverbruik (W) 0,3
Max. Vermogen (W) 3500Stroom (A) 16 (2)
Afmetingen (mm) 120 x 80 x 74
Gewicht (g) 145
Kinderbeveiliging	☑ Sluiter
Min. tijdsinterval (minuten) 15
Bedrijfstemperatuur (°C) -10 ~ +40
Nauwkeurigheid (minuten/maand) +/- 1
Beschermingsklasse / Beschermingsgraad	IP20

3 Gebruik conform de voorschriften

Een ander gebruik dan beschreven in het hoofdstuk „Beschrijving en functie“ of in de „Veiligheidsinstructies“ is niet toegestaan. Dit product mag alleen worden gebruikt in droge binnenruimten. Het niet in acht nemen en niet opvolgen van deze instrucen veiligheidsvoorschriften kan leiden tot ernstige ongeval- lichamelijk letsel en materiële schade.

IP20

Dit product is beschermd tegen middelgrote vreemde voorwer pen, maar niet tegen het binnendringen van water.

4 Aansluiting

- Steek de schakelklok in een goed toegankelijk geaard stopcontact.

5 Instellingen

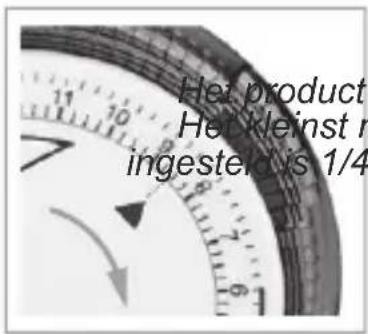

5.1 Tijd instellen

- Draai het instelwiel met de klok mee, totdat de pijl naar de gewenste tijd wijst.

Her product is voorzien van een 24-uurs weergave.

Het kleinst mogelijke interval dat kan worden ingester vis 1/4 uur / een kwartier (15 minuten).

Fig.22: Tijd instellen

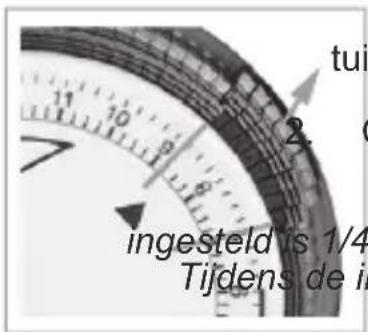

5.2 Schakeltijden instellen

1. Van bovenaf gezien drukt u de gewenste melaars in de richting van de pijl naar achteren.

Controleer of de tuimelaars goed inklikken.

Er klinkt een hoorbaar klikgeluid.

Het kleinst mogelijke interval dat kan worden

ingesteld is 1/4 uur / een kwartier (15 minuten).

Tijdens de ingestelde inschakeltijden en bij perma-

nent ingeschakelde schakelklok

trole-led.

Fig.23: Schakeltijden instellen

de

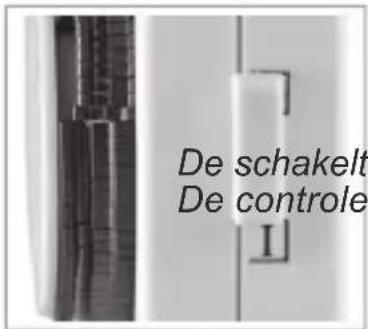

5.3 Bedrijfsmodus instellen

De schakeltijden zijn inactief.

De controle-led brandt.

- Schakel de schakelklok in de tijdschakelaar modus.

is zichtbaar.

De schakelklok is ingeschakeld op de ingestelde tijden.

De schakeltijden zijn actief.

De controle-led brandt tijdens de inschakeltijden.

5.4 Overgang tussen zomertijd en wintertijd

De zomer- en wintertijd moet door de gebruiker handmatig worden ingesteld.

• Raadpleeg hiervoor hoofdstuk 5.1.

6 Onderhoud, verzorging, opslag en transport

De producten zijn onderhoudsvrij.

AANDACHT!

Materièle schade

• Gebruik alleen een droge en zachte doek om te reinigen.
• Gebruik geen reinigingsmiddel en chemische producten.
  • Sla het product koel en droog op.
• Als het product langere tijd niet wordt gebruikt, bewaar het dan in een droge en stofdichte omgeving en houd het buiten het bereik van kinderen.
• Bewaar de originele verpakking voor het transport en gebruik deze.

7 Aansprakelijkheidsaanwijzing

Wij behouden ons drukfouten en wijzigingen aan het product, de verpakking of de productdocumentatie vooror.

- Neem onze garantievoorwaarden in acht. Deze kunt u in de actuele vorm onder de genoemde contactgegevens aanvragen.

8 Aanwijzingen voor afvalverwijdering

Elektrische en elektronische apparaten mogen volgens de Euro pese AEEA-richtlijn niet met het huisvuil worden weggegooid. De onder delen daarvan moeten gescheiden bij de recycling of de afvalver wijdering worden ingeleverd, omdat giftige en gevaarlijke onder delen bij onvakkundige afvalverwijdering de gezondheid en het milieu duurzaam schade kunnen berokkenen. U bent als consument volgens de Duitse Wet op de elektronica (ElektroG) verplicht om elektrische en elektronische apparaten aan het einde van hun levensduur kosteloos terug te geven aan de fabrikant, de winkel of aan de daarvoor voorziene, openbare inzamelpunten. Bijzonderheden daarover regelt het betreffende nationale recht. Het symbool op het product, de gebruiksaanwijzing en/of de verpakking verwijst naar deze bepalingen. Met dit type scheiding van stoffen, recycling en afvalverwijdering van oude apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieu. WEEE Nr.: 82898622

9 EU-conformiteitsverklaring

Met het CE-teken verklaart Goobay®, een geregistreerd handelsmerk van Wentronic GmbH, dat het product aan de fundamentele vereisten en richtlijnen van de Europese bepalingen voldoet.
