BEDIENUNGSANLEITUNG 55538 Goobay

1 Sicherheitshinweise 2

1.1 Allgemeines 2
1.2 Warnstufen....2

2 Beschreibung und Funktion 3

2.1 Produkte....3
2.2 Lieferumfang....3
2.3 Bedienelemente und Teile....3
2.4 Technische Daten 4

3 Bestimmungsgemäßer Gebrauch....4
4 Anschluss 4
5 Einstellungen....5

5.1 Uhrzeit einstellen 5
5.2 Schaltzeiten einstellen 5
5.3 Betriebsmodus einstellen 5
5.4 Sommer- und Winterzeitwechsel 5

6 Wartung, Pflege, Lagerung und Transport......6
7 Haftungshinweis....6
8 Entsorgungshinweise....6
9 EU-Konformitätserklärung 6

1 Sicherheitshinweise

1.1 Allgemeines

- Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.

Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch.

• Betriebsanleitung aufbewahren.

Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.

- Benutzen Sie Produkt, Produkteile und Zubehör nur in einwandfreiem Zustand.

- Technische Daten aller zu verwendenden Geräte vergleichen um Kompatibilität sicher zu stellen.

- Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleitdokumentation behebbaren Problemen, an Händler oder Hersteller wenden.

Hinweise zur Netztrennung

Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfernen zu können.

- Spannungsfrei nur bei gezogenem Stecker.

- Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Steckergehäuse ziehen!

Überlast

- Nicht hintereinander stecken.

- Bügeleisen, Heizstrahler und ähnliche Geräte von denen Brandgefahr ausgeht, niemals über Zeitschaltuhr betreiben.

Stromschlaggefahr

• Gehäuse nicht öffnen.

- Produkt und Zubehör nicht modifizieren.

- Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von ausgebildetem Elektro-Fachpersonal ausführen lassen.

- Anschlüsse und Schaltkreise nicht kurzschließen.

Zielgruppeninformationen

Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!

- Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeabsichtigte Benutzung.

Betriebs-und Lagerbedingungen

- Im eingesteckten Zustand nicht drehen, biegen oder anders mechanisch belasten.

- Bei großen Temperaturunterschieden nach dem Transport einige Minuten warten, bis Sie das Gerät in Betrieb nehmen.

• Extreme Belastungen wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechanischen Druck vermeiden.

1.2 Warnstufen

VORSCHTE

Warnung vor Gefahren, die bei Missachtung der tshinweise zu Verletzungen führen können.

ACHTUNG

Warnung vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden führen können.

2 Beschreibung und Funktion

2.1 Produkte

• Präzise und einfache Steuerung von elektronischen Geräten
  • Leicht zu bedienende, analoge Zeitschaltuhr
• Schaltet Geräte bis zu 96x pro Tag im 15-Minutentakt an oder aus
  • Dauerbetrieb über Schalter möglich
  • Mit Kontroll-LED

2.2 Lieferumfang

Art. Packungsinhalt
51276 1x	Analoge Zeitschaltuhr, Betriebsanleitung
55538 2x	Analoge Zeitschaltuhr, Betriebsanleitung
55539 3x	Analoge Zeitschaltuhr, Betriebsanleitung
55540 5x	Analoge Zeitschaltuhr, Betriebsanleitung

Tab.1: Lieferumfang

2.3 Bedienelemente und Teile

1 2 3 4 5 6 7

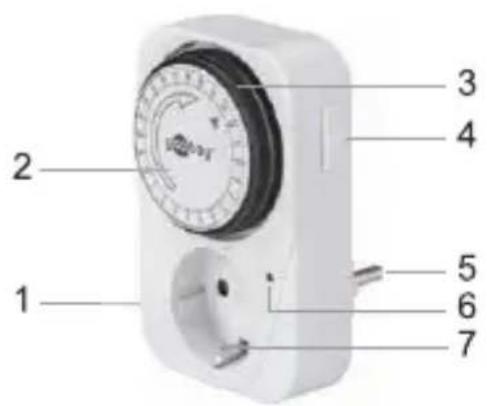

Fig.1: Bedienelemente und Teile

1 Gehäuse
3 Kipphebel
5 Schutzkontaktstecker
7 Schutzkontaktsteckdose

2 Einstellrad
4 Wahlschalter EIN/Zeit
6 Kontroll-LED

2.4 Technische Daten

Modell 51276
Nennspannung (V~ @ 50 Hz) 220-240
Standby-Leistungsaufnahme (W) 0,3
max. Leistung (W)Stromstärke (A)	350016 (2)
Maße (mm) 120 x 80 x 74
Gewicht (g) 145
Kindersicherung	√; Shutter
min. Zeitintervall (Minuten) 15
Betriebstemperatur (°C) -10 ~ +40
Genauigkeit (Minuten/Monat) +/- 1
Schutzklasse / Schutzart I / IP20

Tab.2: Technische Daten

3 Bestimmungsgemäßer Gebrauch

Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den „Sicherheitshinweisen“ beschriebene Verwendung ist gestattet. Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten der Bestimmungen und der Sicherheitshinweise kann zu veren Unfällen, Personen- und Sachschäden führen.

IP20

Dieses Produkt ist gegen mittelgroße Fremdkörper, aber nicht gegen Wassereintritt geschützt.

4 Anschluss

• Stecken Sie die Zeitschaltuhr in eine gut zugängliche Schutzkontakt-Steckdose.

5 Einstellungen

5.1 Uhrzeit einstellen

sinn bis der P

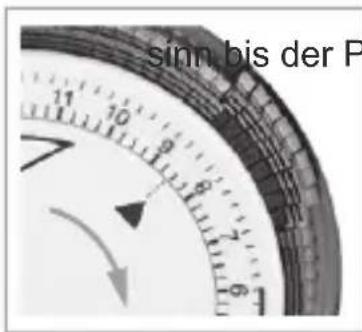

- Drehen Sie das Einstellrad im Uhrzeigerfeil auf die gewünschte Uhr-

zeit zeigt.

Das Produkt wird mit 24 h-Anzeige geliefert.

Der kleinstmögliche Einstellintervall beträgt 1/ (15 Minuten).

Fig.2: Uhrzeit einstellen

5.2 Schaltzeiten einstellen

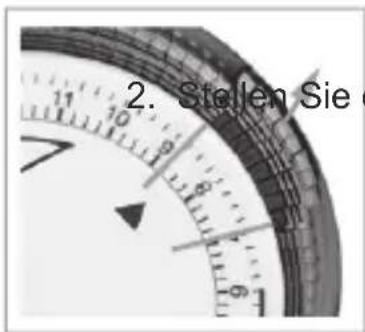

2. Stellen Sie

1. Drücken Sie die gewünschten Kipphebel bei Draufsicht in Pfeilrichtung nach hi das korrekte Einrasten der

K i p p h e b e l s i

Es ertönt ein Klickgeräusch.

Der kleinstmögliche Einstellintervall beträgt 1/

(15 Minuten).

Innerhalb der eingestellten EIN-Schaltzeiten bei dauerhaft eingeschalteter Zeitschaltuhr leuchtet die Kontroll-LED.

Fig.3: Schaltzeiten einstellen

5.3 Betriebsmodus einstellen

Fig.4: Betriebsmodus einstellen

• Schalten Sie die Zeitschaltuhr dauerhaft ein.

I ist sichtbar.

Die Zeitschaltuhr ist dauerhaft eingeschaltet.

Die Schaltzeiten sind inaktiv.

Die Kontroll-LED leuchtet.

- Schalten Sie die Zeitschaltuhr in den Schaltzeitenmodus.

ist sichtbar.

Die Zeitschaltuhr ist zu den eingestellten Zeiten eingeschaltet.

Die Schaltzeiten sind aktiv.

Die Kontroll-LED leuchtet innerhalb der E. Schaltzeiten.

5.4 Sommer- und Winterzeitwechsel

Die Sommer- und Winterzeit muss manuell vom Benutzer eingestellt werden.

- Beachten Sie hierzu Kapitel 5.1.

6 Wartung, Pflege, Lagerung und Transport

Die Produkte sind wartungsfrei.

DE

ACHTUNG

Sachschäden

Nur ein trockenes und weiches Tuch zum Reinigen verwenden.

• Keine Reinigungsmittel und Chemikalien verwenden.

• Kühl und trocken lagern.
- Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.

7 Haftungshinweis

§ Druckfehler und Änderungen an Produkt, Verpackung oder Produktdokumentation behalten wir uns vor.
- Beachten Sie unsere Garantiebedingungen. Diese können Sie in aktueller Form unter den genannten Kontaktdaten anfragen.

8 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europä- nen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden.

Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.

Das Symbol auf dem Produkt, der Betriebsanleitung und/oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE

Nr.:

82898622

9 EU-Konformitätserklärung

Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt.
