MANUALE UTENTE 55538 Goobay

1 Istruzioni per la sicurezza 20

1.1 Generalmente....20
1.2 Livelli di allarme 20

2 Descrizione e Funzione 21

2.1 Presa giardino radio 2 vie....21
2.2 Contenuto della confezione....21
2.3 Elementi di comando e parti....21
2.4 Specifiche 21

3 Scopo d'utilizzo 22

4 Collegamento 22

5 Regolare....22

5.1 Impostare il tempo....22
5.2 Impostazione dei tempi di commutazione ..... 23
5.3 Impostazione della modalità di funzionamento ..... 23
5.4 Estate e inverno cambiamento 23

6 Manutenzione, cura, conservazione e trasporto.... 23

7 Avviso di responsabilità 24

8 Note per lo smaltimento 24

9 UE Dichiarazione di conformità....24

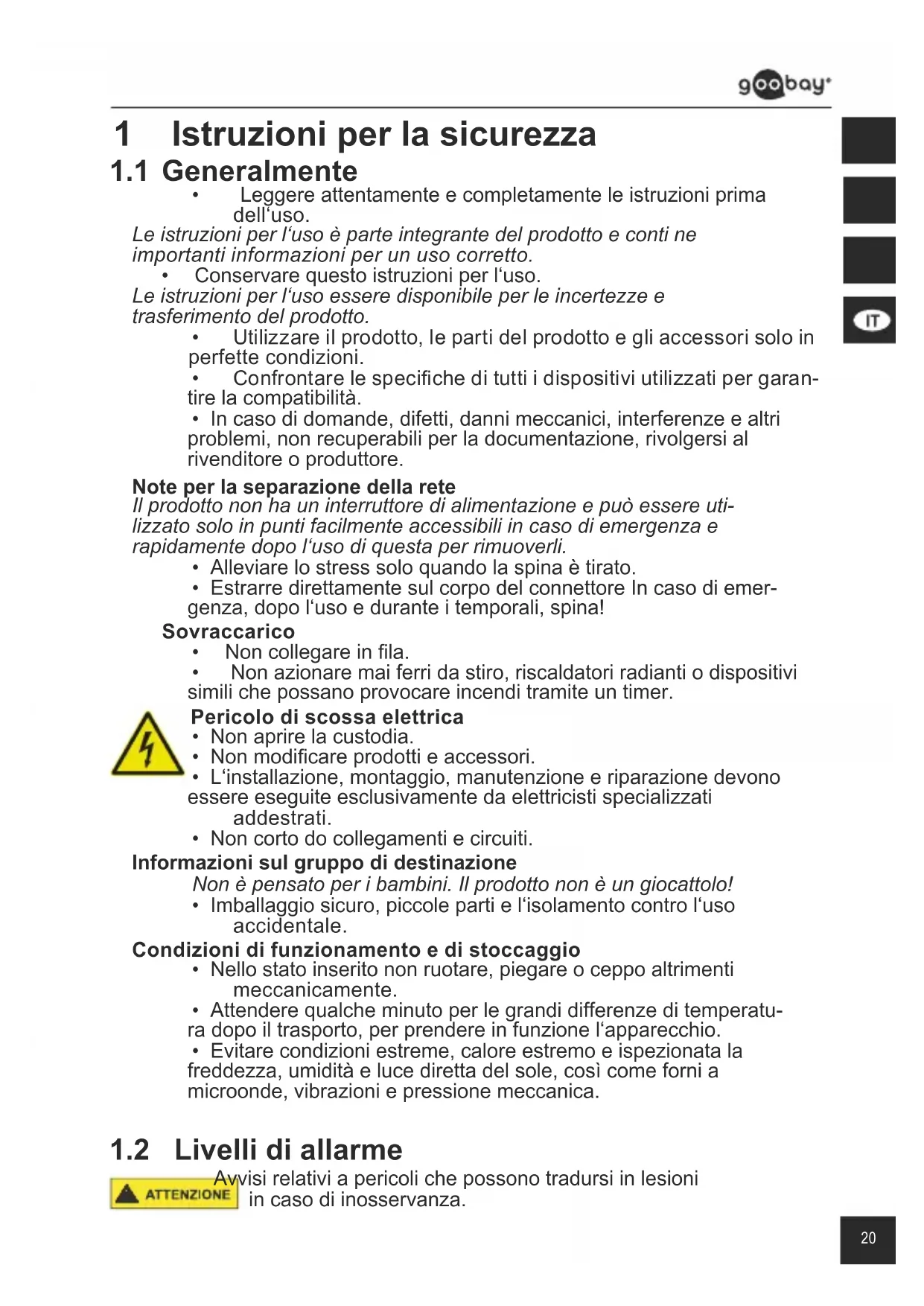

1 Istruzioni per la sicurezza

1.1 Generalmente

• Leggere attentamente e completamente le istruzioni prima dell'uso.

Le istruzioni per l'uso è parte integrante del prodotto e conti ne importanti informazioni per un uso corretto.

- Conservare questo istruzioni per l'uso.

Le istruzioni per l'uso essere disponibile per le incertezze e trasferimento del prodotto.

• Utilizzare il prodotto, le parti del prodotto e gli accessori solo in perfette condizioni.
• Confrontare le specifiche di tutti i dispositivi utilizzati per garantire la compatibilità.
• In caso di domande, difetti, danni meccanici, interferenze e altri problemi, non recuperabili per la documentazione, rivolgersi al rivenditore o produttore.

Note per la separazione della rete

Il prodotto non ha un interruttore di alimentazione e può essere utilizzato solo in punti facilmente accessibili in caso di emergenza e rapidamente dopo l'uso di questa per rimuoverli.

- Alleviare lo stress solo quando la spina è tirato.

- Estrarre direttamente sul corpo del connettore In caso di emergenza, dopo l'uso e durante i temporali, spina!

Sovraccarico

• Non collegare in fila.
• Non azionare mai ferri da stiro, riscaldatori radianti o dispositivi simili che possano provocare incendi tramite un timer.

Pericolo di scossa elettrica

• Non aprire la custodia.
• Non modificare prodotti e accessori.
• L'installazione, montaggio, manutenzione e riparazione devono essere eseguite esclusivamente da elettricisti specializzati addestrati.
• Non corto do collegamenti e circuiti.

Informazioni sul gruppo di destinazione

Non è pensato per i bambini. Il prodotto non è un giocattolo!

- Imballaggio sicuro, piccole parti e l'isolamento contro l'uso accidentale.

Condizioni di funzionamento e di stoccaggio

• Nello stato inserito non ruotare, piegare o ceppo altrimenti meccanicamente.
• Attendere qualche minuto per le grandi differenze di temperatura dopo il trasporto, per prendere in funzione l'apparecchio.
• Evitare condizioni estreme, calore estremo e ispezionata la freddezza, umidità e luce diretta del sole, così come forni a microonde, vibrazioni e pressione meccanica.

1.2 Livelli di allarme

visi relativi a pericoli che possono tradursi in lesioni in caso di inosservanza.

NOTIFICA

visi relativi a pericoli che possono tradursi in danni materiali in caso di inosservanza.

2 Descrizione e Funzione

2.1 Prodotto

• Per controllare in modo preciso e semplice i dispositivi elettronici
- timer analogico di facile utilizzo
• attiva o disattiva i dispositivi fino a 96 volte al giorno ad intervalli di 15 minuti
- funzionamento continuo possibile mediante interruttore
- LED di controllo

2.2 Contenuto della confezione

Art. Packungsinhalt
51276 1x	Timer analogico, Istruzioni per l'uso
55538	2x Timer analogico, Istruzioni per l'uso
55539 3x	Timer analogico, Istruzioni per l'uso
55540 5x	Timer analogico, Istruzioni per l'uso

Tab.7: Contenuto della confezione

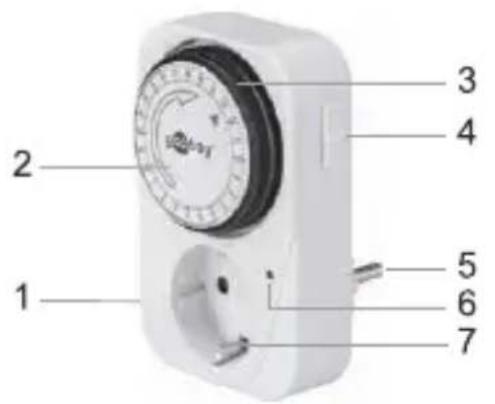

2.3 Elementi di comando e parti di prodotto

1 2 3 4 5 6 7

Fig.13: Elementi di comando e parti

1 A l l o g g i a m e n t o
3 Bilanciere
5 Spina di sicurezza
7 Presa di terra
4 Interruttore ON / ora
6 Indicatore

2.4 Specifiche

Modello 51276
Tensione nominale (V~ @ 50 Hz) 220-240
Potenza assorbita stand-by (W) 0,3
Max. Potenza (W)Corrente (A)	350016 (2)
Dimensioni (mm) 120 x 80 x 74
Peso (g) 145
Protezione dei bambini	Otturatore
Min. tempo. Intervallo (Min.) 15
Temperatura di funzionamento (°C)	-10 ~ +40
Accuratezza (Min./Mese) +/- 1
Classe di protezione / livello I / IP20

Tab.8: Specifiche

3 Scopo d'utilizzo

Non è consentito l'uso del dispositivo in modo diverso da quello descritto nel capitolo „Descrizione e Funzione“ o „Istruzioni per la sicurezza“. Usare il prodotto solamente in ambienti interni asciutti. La mancata osservanza di queste regole e delle istruzioni per la sicurezza può provocare incidenti fatali, lesioni e danni a persone e proprietà.

IP20

Questo prodotto è protetto contro i corpi estranei medie, ma non contro le infiltrazioni d'acqua.

4 Collegamento

Collegare l'interruttore tempo in una presa di corrente ben raggiungibile.

IT

5 Regolare

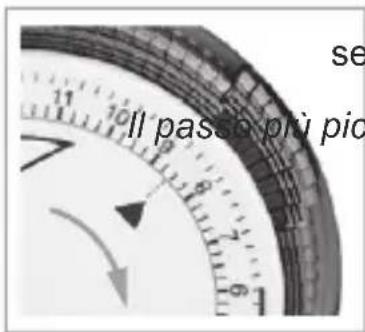

5.1 Impostare il tempo

se Il passe più pic

- Aumentare la freccia indica il quadrante in nso orario per il tempo desiderato.

Il prodotto viene fornito con un display di 24 ore.

ccolo possibile è impostato su 1/4 h (15 minuti).

Fig.14: Impostare il tempo

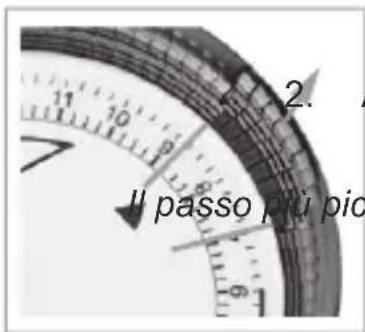

5.2 Impostazione dei tempi di commutazione

2. Il passo più pic

1. Premere il rocker desiderato in pianta in

direzione della freccia indietro.

Assicurarsi che il corretto impegno del bilanciere.

Si sente un ticchettio.

olo possibile è impostato su 1/4 h

(15 minuti).

All'interno del set ON-tempi di commuta e permanentemente acceso l'interruttore del rollo di luci LED.

Fig.15: Impostazione dei tempi di commutazione

5.3 Impostazione della modalità di funzionamento

Fig.16: Impostazione della modalità di funzionamento

• Girare il interruttore tempo della durata. I è visibile.

Il interruttore tempo è accesa in modo permanente.

I tempi di commutazione sono inattivi. II controllo di luci LED.

- Portare l'interruttore in modalità tempo di commutazione.

è visibile.

L'interruttore è acceso negli orari prestabiliti.

I tempi di commutazione sono attivi.

Il controllo di luci all'interno del LED ON tempi di commutazione.

5.4 Estate e inverno cambiamento

Il tempo di estate e in inverno deve essere impostata manualmente dall'utente.

• Si prega di fare riferimento al capitolo 5.1.

6 Manutenzione, cura, conservazione e trasporto

Il prodotto è esente da manutenzione.

NOTIFICA

Danni alla proprietà

Utilizzare un panno asciutto e morbido solo per la pulizia.

• Non utilizzare detergenti e prodotti chimici.

• Conservare fresco e asciutto.
- Conservare il prodotto fuori dalla portata dei bambini e in un ambiente asciutto e protetto dalla polvere quando non in uso.

- Conservare e utilizzare l'imballaggio originale per il trasporto.

7 Avviso di responsabilità

§

Ci riserviamo il diritto di farlo d'errori di stampa e modifiche al prodotto, imballaggio o documentazione del prodotto.

- Si prega di consultare i nostri termini di garanzia. Questi sono ora disponibili nella loro forma attuale sotto le date informazioni di contatto.

8 Note per lo smaltimento

In conformità alla Direttiva Europea WEEE, le attrezzature elettriche ed elettroniche non devono essere smaltite insieme ai rifiuti urbani. I com ponenti devono essere riciclati o smaltiti separatamente. Componenti tossici e pericolosi possono cau sare danni permanenti alla salute e all'ambiente se smaltiti in modo inadeguato.

Il consumatore è obbligato per legge a portare le attrezzature elettriche ed elettroniche presso punti di raccolta pubblici oppure presso il rivenditore o il produttore al termine della loro durata utile. Devono anche essere osservate tutte le leggi e le normative locali. Il simbolo apposto sul prodotto, nel manuale o sulla confezione richiama l'attenzione su questi termini. Con questo tipo di raccolta differenziata e smaltimento dei prodotti usati si contribuisce in modo sostanziale alla protezione dell'ambiente.

WEEE

No:

82898622

9 UE Dichiarazione di conformità

CE

Usando il marchio CE, Clicktronic®, un marchio registrato della Wentronic GmbH, dichiara che il dispositivo è conforme ai requisiti di base ed alle linee guida delle normative Europee.

ES

(0,14 € / minuto dalla rete fissa tedesca)

Goobay®

by Wentronic GmbH

Pillmannstraße 12

38112 Braunschweig

Germany

Made in China
