55538 - ψηφιακός χρονοδιακόπτης Goobay - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Αναλογικός χρονοδιακόπτης
Μοντέλο	55538
Μάρκα	Goobay
Διαστάσεις (Μ x Υ x Β)	120 x 80 x 74 mm
Βάρος	145 g (ανά μονάδα)
Τροφοδοσία	220-240 V ~ 50 Hz
Κατανάλωση αναμονής	0,3 W
Μέγιστη ισχύς	3500 W
Μέγιστο ρεύμα	16 A (2 A επαγωγικό)
Αριθμός κύκλων ανά ημέρα	Έως 96
Ελάχιστο χρονικό διάστημα	15 λεπτά
Λειτουργία συνεχούς λειτουργίας	Ναι (διακόπτης I)
Φωτεινή ένδειξη	LED ελέγχου
Θερμοκρασία λειτουργίας	-10 °C έως +40 °C
Ακρίβεια	+/- 1 λεπτό ανά μήνα
Βαθμός προστασίας	IP20
Κλάση προστασίας	I
Περιεχόμενα συσκευασίας	2 αναλογικοί χρονοδιακόπτες, οδηγίες χρήσης
Ασφάλεια παιδιών	Διάφραγμα ασφαλείας
Συντήρηση	Καθαρισμός με στεγνό πανί, χωρίς χημικά
Αποθήκευση	Ξηρό και δροσερό μέρος, μακριά από παιδιά

Συχνές ερωτήσεις - 55538 Goobay

Πώς ρυθμίζω την ώρα στον χρονοδιακόπτη Goobay 55538;

Γυρίστε τον επιλογέα δεξιόστροφα για να ευθυγραμμίσετε το βέλος με την επιθυμητή ώρα. Η οθόνη είναι σε μορφή 24 ωρών. Η ρύθμιση γίνεται ανά 15 λεπτά.

Μπορώ να χρησιμοποιήσω τον χρονοδιακόπτη με ηλεκτρικό καλοριφέρ;

Όχι, δεν συνιστάται η χρήση συσκευών με κίνδυνο πυρκαγιάς (σίδερα, καλοριφέρ ακτινοβολίας) με αυτόν τον χρονοδιακόπτη. Η μέγιστη ισχύς είναι 3500 W, αλλά τηρείτε τις οδηγίες ασφαλείας.

Τι να κάνω αν ο χρονοδιακόπτης δεν λειτουργεί;

Ελέγξτε πρώτα ότι ο χρονοδιακόπτης είναι σωστά συνδεδεμένος και ότι η πρίζα έχει ρεύμα. Βεβαιωθείτε ότι οι ταλαντευόμενοι βραχίονες είναι καλά ασφαλισμένοι. Εάν το πρόβλημα επιμένει, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή.

Πώς μεταβαίνω σε συνεχή λειτουργία;

Γυρίστε τον διακόπτη στη θέση 'I'. Το σύμβολο 'I' είναι τότε ορατό και ο χρονοδιακόπτης παραμένει μόνιμα αναμμένος, απενεργοποιώντας τους προγραμματισμένους χρόνους εναλλαγής.

Είναι ο χρονοδιακόπτης κατάλληλος για εξωτερική χρήση;

Όχι, ο χρονοδιακόπτης έχει βαθμό προστασίας IP20, που τον προστατεύει από μέτρια ξένα σώματα αλλά όχι από το νερό. Χρησιμοποιήστε τον μόνο σε ξηρούς εσωτερικούς χώρους.

Πρέπει να αλλάζω την ώρα χειροκίνητα για τη θερινή ώρα;

Ναι, η αλλαγή θερινής/χειμερινής ώρας πρέπει να γίνεται χειροκίνητα γυρίζοντας τον επιλογέα όπως περιγράφεται στο κεφάλαιο 5.1 του εγχειριδίου.

Πόσες συσκευές μπορώ να συνδέσω στον χρονοδιακόπτη;

Ο χρονοδιακόπτης υποστηρίζει μέγιστο φορτίο 3500 W και 16 A. Μπορείτε να συνδέσετε πολλές συσκευές εφόσον η συνολική ισχύς δεν υπερβαίνει αυτό το όριο.

Ο χρονοδιακόπτης κάνει θόρυβο: είναι φυσιολογικό;

Ένα ελαφρύ κλικ είναι φυσιολογικό κατά την ενεργοποίηση των ταλαντευόμενων βραχιόνων. Εάν ο θόρυβος είναι ασυνήθιστος, ελέγξτε ότι τα εξαρτήματα είναι καλά τοποθετημένα.

Πώς καθαρίζω τον χρονοδιακόπτη;

Χρησιμοποιήστε ένα μαλακό και στεγνό πανί για να καθαρίσετε τη συσκευή. Μην χρησιμοποιείτε ποτέ απορρυπαντικά ή χημικά, καθώς μπορεί να καταστρέψουν το περίβλημα.

Τι να κάνω σε περίπτωση διακοπής ρεύματος;

Ο αναλογικός χρονοδιακόπτης δεν διαθέτει μνήμη. Μετά από διακοπή, η ώρα και τα προγράμματα θα πρέπει να ρυθμιστούν ξανά. Συμβουλευτείτε το κεφάλαιο 5.1 για τη ρύθμιση της ώρας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 55538 Goobay

1 Υποδείξεις ασφαλείας....74

2 Περιγραφή και λειτουργία 75

2.1 Проїóv....75
2.2 Περιεχόμενα στην παράδοση 75
2.3 Τμήματα προϊόντος 75
2.4 Τεχνικά χαρακτηριστικά 76

3 Προβλεπόμενη χρήση 76
4 Σύνδεση 76
5 Puθμίσεις....77

5.1 Ρύθμιση ώρας....77
5.2 Ρύθμιση χρόνων λειτουργίας....77
5.3 Επιλογή λειτουργίας....77
5.4 Θερινή και χειμερινή ώρα ...... 77

Συντήρηση, φροντίδα, αποθήκευση και μεταφορά......78

Γνωστοποίηση ευθύνης....78
Υποδείξεις απόρριψης....78
Δήλωση συμμόρφωσης ΕΕ 78

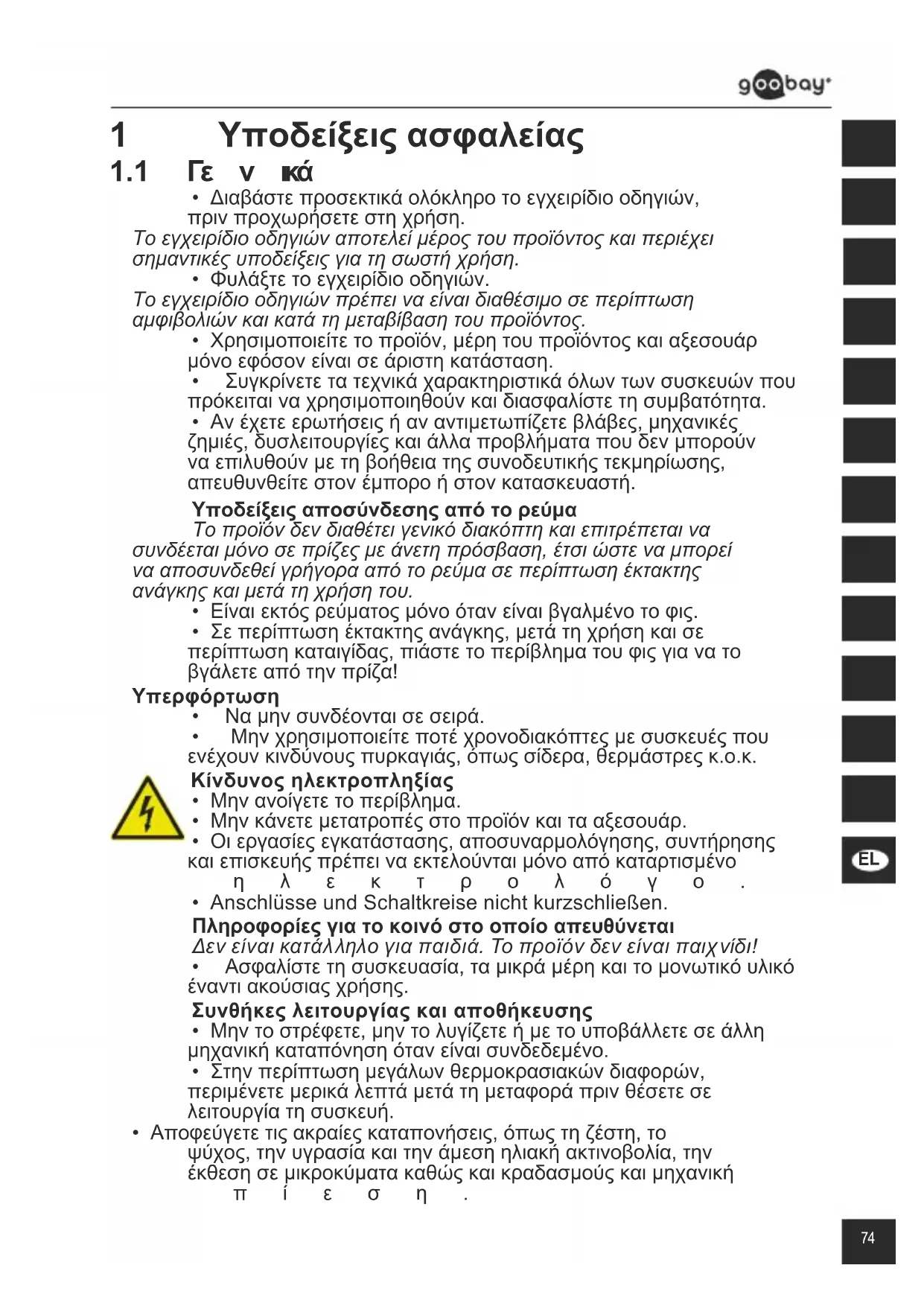

1 Υποδείξεις ασφαλείας

1.1 Γε ν κά

- Διαβάστε προσεκτικά ολόκληρο το εγχειρίδιο οδηγιών, πριν προχωρήσετε στη χρήση.

Το εγχειρίδιο οδηγιών αποτελεί μέρος του προϊόντος και περιέχει σημαντικές υποδείξεις για τη σωστή χρήση.

• Φυλάξτε το εγχειρίδιο οδηγιών.

Το εγχειρίδιο οδηγιών πρέπει να είναι διαθέσιμο σε περίπτωση αμφιβολιών και κατά τη μεταβίβαση του προϊόντος.

- Χρησιμοποιείτε το προϊόν, μέρη του προϊόντος και αξεσουάρ μόνο εφόσον είναι σε άριστη κατάσταση.

• Συγκρίνετε τα τεχνικά χαρακτηριστικά όλων των συσκευών που πρόκειται να χρησιμοποιηθούν και διασφαλίστε τη συμβατότητα.

• Αν έχετε ερωτήσεις ή αν αντιμετωπίζετε βλάβες, μηχανικές ζημιές, δυσλειτουργίες και άλλα προβλήματα που δεν μπορούν να επιλυθούν με τη βοήθεια της συνοδευτικής τεκμηρίωσης, απευθυνθείτε στον έμπορο ή στον κατασκευαστή.

Υποδείξεις αποσύνδεσης από το ρεύμα

Το προϊόν δεν διαθέτει γενικό διακόπτη και επιτρέπεται να συνδέεται μόνο σε πρίζες με άνετη πρόσβαση, έτσι ώστε να μπορεί να αποσυνδεθεί γρήγορα από το ρεύμα σε περίπτωση έκτακτης ανάγκης και μετά τη χρήση του.

• Είναι εκτός ρεύματος μόνο όταν είναι βγαλμένο το φις.

- Σε περίπτωση έκτακτης ανάγκης, μετά τη χρήση και σε περίπτωση καταιγίδας, πιάστε το περίβλημα του φις για να το βγάλετε από την πρίζα!

Υπερφόρτωση

• Να μην συνδέονται σε σειρά.

• Μην χρησιμοποιείτε ποτέ χρονοδιακόπτες με συσκευές που ενέχουν κινδύνους πυρκαγιάς, όπως σίδερα, θερμάστρες κ.ο.κ.

Κίνδυνος ηλεκτροπληξίας

• Μην ανοίγετε το περίβλημα.

- Μην κάνετε μετατροπές στο προϊόν και τα αξεσουάρ.

- Οι εργασίες εγκατάστασης, αποσυναρμολόγησης, συντήρησης και επισκευής πρέπει να εκτελούνται μόνο από καταρτισμένο

η λ ε κ τ ρ ο λ ό γ ο .

Πληροφορίες για το κοινό στο οποίο απευθύνεται

Δεν είναι κατάλληλο για παιδιά. Το προϊόν δεν είναι παιχνίδι!

- Ασφαλίστε τη συσκευασία, τα μικρά μέρη και το μονωτικό υλικό έναντι ακούσιας χρήσης.

Συνθήκες λειτουργίας και αποθήκευσης

- Μην το στρέφετε, μην το λυγίζετε ή με το υποβάλλετε σε άλλη μηχανική καταπόνηση όταν είναι συνδεδεμένο.

- Στην περίπτωση μεγάλων θερμοκρασιακών διαφορών, περιμένετε μερικά λεπτά μετά τη μεταφορά πριν θέσετε σε λειτουργία τη συσκευή.

- Αποφεύγετε τις ακραίες καταπονήσεις, όπως τη ζέστη, το ψύχος, την υγρασία και την άμεση ηλιακή ακτινοβολία, την έκθεση σε μικροκύματα καθώς και κραδασμούς και μηχανική πίεση.

1.2 Προειδοποιητικά επίπεδα

Προειδοποίηση για κινδύνους οι οποίοι, σε περίπτωση

μη τήρησης των υποδείξεων ασφαλείας, ενδέχεται να

π ρ ο κ α λ έ σ ο ι ν τ ρ

Προειδοποίηση για κινδύνους οι οποίοι, σε περίπτωση μη

τήρησης των υποδείξεων, ενδέχεται να προκαλέσουν

υ λ ι κ έ ζ ζ η μ ι έ ζ .

2 Περιγραφή και λειτουργία

2.1 Προϊόν

• Ακριβής και εύκολος έλεγχος ηλεκτρονικών συσκευών
  • εύκολος στον χειρισμό αναλογικός χρονοδιακόπτης
  • ενεργοποιεί ή απενεργοποιεί τις συσκευές μέχρι 96 φορές την ημέρα σε βήματα των 15 λεπτών
  • διαθέτει διακόπτη συνεχούς λειτουργίας
  • με LED ελέγχου

2.2 Περιεχόμενα στην παράδοση

Art. Packungsinhalt
51276 1x	Αναλογικός χρονοδιακόπτης, Οδηγίες χειρισμού
55538 2x	Αναλογικός χρονοδιακόπτης, Οδηγίες χειρισμού
55539 3x	Αναλογικός χρονοδιακόπτης, Οδηγίες χειρισμού
55540 5x	Αναλογικός χρονοδιακόπτης, Οδηγίες χειρισμού

Tab.25: Περιεχόμενα στην παράδοση

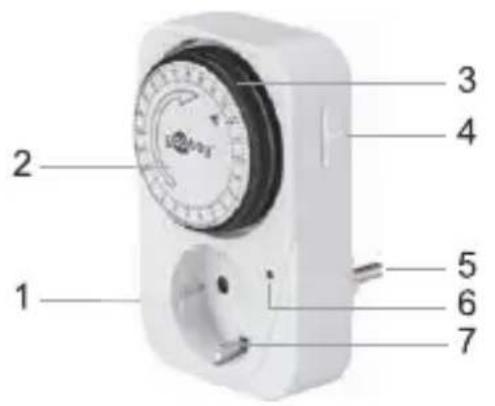

2.3 Τμήματα προϊόντος

Fig.48: Τμήματα προϊόντος

1 Περίβλημα
3 Ακίδες ρύθμισης
5 Βύσμα ασφαλείας
7 Πρίζα ασφαλείας

2 Τροχός ρύθμισης
4 Επιλογέας ενεργοποίησης/χρόνου
6 Λυχνία ελέγχου LED

2.4 Τεχνικά χαρακτηριστικά

Μοντέλο 51276
Ονομαστική τάση (V~ @ 50 Hz) 220-240
Κατανάλωση ισχύος σε κατάσταση αναμονής (W)	0,3
Μέγιστο Ισχύς (W)Ένταση ρεύματος (A)	350016 (2)
Μέγ. ισχύς εξόδου (mm) 120 x 80 x 74
Βάρος (g) 145
Ασφάλεια παιδιών	[κκκδ] Κλείστρο
Ελάχιστο χρονικό διάστημα (λεπτά) 15
θερμοκρασία λειτουργίας (°C) -10 ~ +40
Ακρίβεια (λεπτά/μήνα) +/- 1
Κλάση προστασίαςΒαθμός προστασίας	IIP20

Tab.26: Τεχνικά χαρακτηριστικά

3 Προβλεπόμενη χρήση

Δεν επιτρέπεται άλλη χρήση πέραν αυτής που περιγράφεται στην παράγραφο «Περιγραφή και λειτουργία» ή στις

«Υποδείξεις ασφαλείας». Η χρήση αυτού του προϊόντος επιτρέπεται μόνο σε στεγνούς εσωτερικούς χώρους.

Αν δεν ληφθούν υπόψη ή δεν τηρηθούν οι εν λόγω διατάξεις και οι υποδείξεις ασφαλείας, ενδέχεται να προκληθούν σοβαρά ατυχήματα, τραυματισμοί και υλικές ζημιές.

P20 Το προϊόν αυτό διαθέτει προστασία από ξένα σώματα μεσαίου μεγέθους, αλλά όχι και από την εισχώρηση νερού.

4 Σύνδεση

- Συνδέστε το χρονόμετρο σε μια εύκολα προσβάσιμη πρίζα ασφαλείας.

5 Puθμίσεις

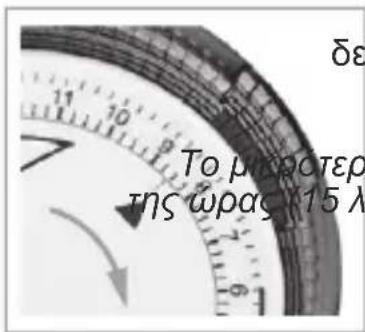

5.1 Ρύθμιση ώρας

• Περιστρέψτε τον τροχό ρύθμισης ξιόστροφα έως ότου το βέλος δείξει την

ε π ι θ υ μ η τ ή ώ ρ

Το προϊόν διαθέτει 24ωρη ένδειξη ώρας.

Το μικρότερο δυνατό διάστημα ρύθμισης είναι 1/4 της ώραξ (15 λεπτά).

Fig.49: Ρύθμιση ώρας

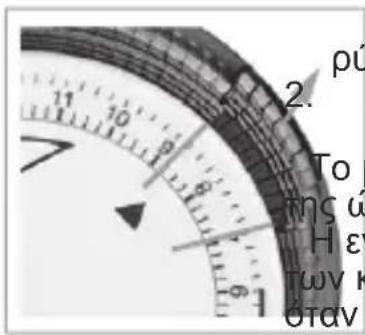

5.2 Ρύθμιση χρόνων λειτουργίας

1. Πιέστε προς τα πίσω τις επιθυμητές ακίδες Θμισης προς την κατεύθυνση του βέλους.

Ελέγξτε το σωστό κούμπωμα των ακίδων.

Α κ ο ύ γ ε τ α ι έ ν

Το μικρότερο δυνατό διάστημα ρύθμισης είναι 1/4 ης ώρας (15 λεπτά).

Η ενδεικτική λυχνία ελέγχου LED ανάβει εντός των καθορισμένων χρόνων ενεργοποίησης και θταν ο χρονοδιακόπτης είναι μόνιμα

ενεργοποιημένος.

Fig.50: Ρύθμιση ώρας

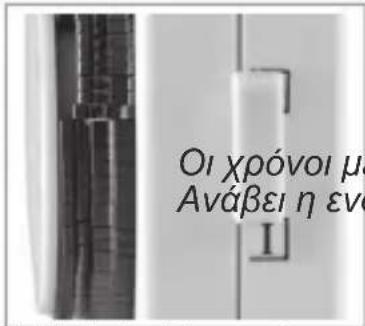

5.3 Επιλογή λειτουργίας

• Ενεργοποιήστε τον χρονοδιακόπτη μόνιμα.

I εμφανίζεται το.

Ο χρονοδιακόπτης είναι μόνιμα ενεργοποιημένος.

Οι χρόνοι μεταγωγής είναι ανενεργοί.

Ανάβει η ενδεικτική λυχνία ελέγχου LED.

- Θέστε τον χρονοδιακόπτη στη λειτουργία

X ρ o v o δ i α κ ó π

εμφανίζεται το.

Ο χρονοδιακόπτης είναι ενεργοποιημένος κατά

τ ο ι ζ κ α θο ρ ι σ μ έ ν ο ι ζ

Οι χρόνοι μεταγωγής είναι ενεργοί.

Η ενδεικτική λυχνία ελέγχου LED ανάβει κατά

τ ο ι ζ Χ ρ ο ν ο ι ξ ε ν ε ρ γ

5.4 Θερινή και χειμερινή ώρα

Η θερινή και η χειμερινή ώρα πρέπει να ρυθμιστούν χειροκίνητα από τον χρήστη.

• Ανατρέξτε στο κεφάλαιο 5.1.

6 Συντήρηση, φροντίδα, αποθήκευση και μεταφορά

Τα προϊόντα δεν χρειάζονται συντήρηση.

ΕΠΙΣΗΜΑΝΣΗ

Κίνδυνος υλικών ζημιών

• Για τον καθαρισμό χρησιμοποιείτε μόνο στεγνό και απαλό π α ν í .
- Μη χρησιμοποιείτε μέσα καθαρισμού και χημικές ουσίες.
- Αποθηκεύεται σε δροσερό και ξηρό μέρος.
• Αν δεν πρόκειται να χρησιμοποιήσετε το προϊόν για μεγάλο χρονικό διάστημα, αποθηκεύστε το σε στεγνό και προστατευμένο από τη σκόνη χώρο, στον οποίο δεν έχουν
π ρ ó σ β α σ η π α ι
• Φυλάξτε και χρησιμοποιήστε την αρχική συσκευασία για τη μ ε τ α φ ο ρ ά .

7 §§

Γνωστοποίηση ευθύνης

Επιφυλασσόμαστε για τυπογραφικά λάθη και αλλαγές στο προϊόν, τη συσκευασία ή την τεκμηρίωση του προϊόντοςοι.

• Λαμβάνετε υπόψη τους όρους εγγύησης της εταιρείας μας. Ζητήστε πληροφορίες για αυτές στην τρέχουσα μορφή τους από τα στοιχεία επικοινωνίας που αναφέρονται.

8

Υποδείξεις απόρριψης

Σύμφωνα με την Ευρωπαϊκή οδηγία ΖΕΕΕ, ο ηλεκτρικός και ηλεκτρονικός εξοπλισμός δεν πρέπει να απορρίπτεται με τα καταναλωτικά απορρίμματα. Τα στοιχεία του πρέπει να ανακυκλώνονται ή να απορρίπτονται ξεχωριστά το ένα από το άλλο. Διαφορετικά το περιβάλλον μας μπορεί να μολυνθεί από μολυντικές και επικίνδυνες ουσίες.

Ως καταναλωτής δεσμεύεστε από το νόμο να απορρίπτετε δωρεάν τις ηλεκτρικές καιηλεκτρονικές συσκευές στα σημεία του παραγωγού, του αντιπροσώπου ή στα δημόσια σημεία συλλογής στο τέλος της ζωής των συσκευών. Τα ειδικά σημεία ρυθμίζονται από το εθνικό δίκαιο. Το σύμβολο επάνω στο προϊόν, στο εγχειρίδιο χρήσης ή στη συσκευασία υποδεικνύει αυτούς τους όρους. Με αυτού του τύπου τον διαχωρισμό, την εφαρμογή απορριμμάτων και την απόρριψη χρησιμοποιημένων συσκευών, συμβάλλετε σημαντικά στην προστασία του

π ε ρ ι β ἀλ λ ο ντ ο ζ .

Ap. WEEE: 82898622

9

CE

Δήλωση συμμόρφωσης ΕΕ

Με τη χρήση της σήμανσης CE, η Goobay®, εμπορικό σήμα κατατεθέν της Wentronic GmbH, δηλώνει ότι η συσκευή είναι σύμμορφη με τις βασικές προϋποθέσεις και οδηγίες των Ευρωπαϊκών κανονισμών.
