Produkttyp	Analog timer
Modell	55538
Märke	Goobay
Mått (L x H x D)	120 x 80 x 74 mm
Vikt	145 g (per enhet)
Strömförsörjning	220-240 V ~ 50 Hz
Standbyförbrukning	0,3 W
Maximal effekt	3500 W
Maximal ström	16 A (2 A induktiv)
Antal cykler per dag	Upp till 96
Minsta tidsintervall	15 minuter
Kontinuerlig driftsläge	Ja (omkopplare I)
Ljusindikator	Kontroll-LED
Driftstemperatur	-10 °C till +40 °C
Noggrannhet	+/- 1 minut per månad
Kapslingsklass	IP20
Skyddsklass	I
Leveransinnehåll	2 analoga timers, bruksanvisning
Barnsäkerhet	Säkerhetsspärr
Underhåll	Rengöring med torr trasa, utan kemikalier
Förvaring	Torr och sval plats, utom räckhåll för barn

Vanliga frågor - 55538 Goobay

Hur ställer jag in tiden på timern Goobay 55538?

Vrid ratten medurs för att rikta pilen mot önskad tid. Displayen är i 24-timmarsformat. Inställningen görs i steg om 15 minuter.

Kan jag använda timern med en elektrisk värmare?

Nej, det rekommenderas inte att använda apparater med brandrisk (strykjärn, strålningsvärmare) med denna timer. Maximal effekt är 3500 W, men följ säkerhetsanvisningarna.

Vad gör jag om timern inte fungerar?

Kontrollera först att timern är korrekt ansluten och att uttaget är strömförande. Se till att vipparmarna är ordentligt insatta. Om problemet kvarstår, kontakta din återförsäljare eller tillverkaren.

Hur växlar jag till kontinuerligt läge?

Vrid omkopplaren till läge 'I'. Symbolen 'I' syns då och timern förblir permanent på, vilket inaktiverar de programmerade kopplingstiderna.

Är timern lämplig för utomhusbruk?

Nej, timern har skyddsklass IP20, vilket skyddar mot medelstora främmande föremål men inte mot vatten. Använd den endast i torra inomhusutrymmen.

Måste jag ändra tiden manuellt för sommartid?

Ja, tidsomställningen sommar/vinter måste göras manuellt genom att vrida ratten enligt beskrivningen i kapitel 5.1 i manualen.

Hur många apparater kan jag ansluta till timern?

Timern klarar en maximal belastning på 3500 W och 16 A. Du kan ansluta flera apparater så länge den totala effekten inte överstiger denna gräns.

Timern låter: är det normalt?

Ett lätt klick är normalt när vipparmarna aktiveras. Om ljudet är onormalt, kontrollera att delarna sitter ordentligt.

Hur rengör jag timern?

Använd en mjuk, torr trasa för att rengöra apparaten. Använd aldrig rengöringsmedel eller kemikalier, eftersom de kan skada höljet.

Vad gör jag vid strömavbrott?

Den analoga timern har inget minne. Efter ett strömavbrott måste tiden och programmen ställas in igen. Se kapitel 5.1 för tidsinställning.

BRUKSANVISNING 55538 Goobay

2 Beskrivning och funktion....45

2.1 Produkt....45
2.2 Leveransomfång 45
2.3 Produktdelar 45
2.4 Tekniska specifikationer 46

3 Avsedd användning....46
4 Anslutning....46
5 Inställningar 47

5.1 Ställa in klockslag....47
5.2 Ställa in inkopplingstider 47
5.3 Ställa in driftläge 47
5.4 Växla mellan sommar- och vintertid 47

6 Underhåll, vård, lagring och transport....48
7 Ansvar 48
8 Avfallshantering....48
9 EU-försäkran om överensstämmelse 48

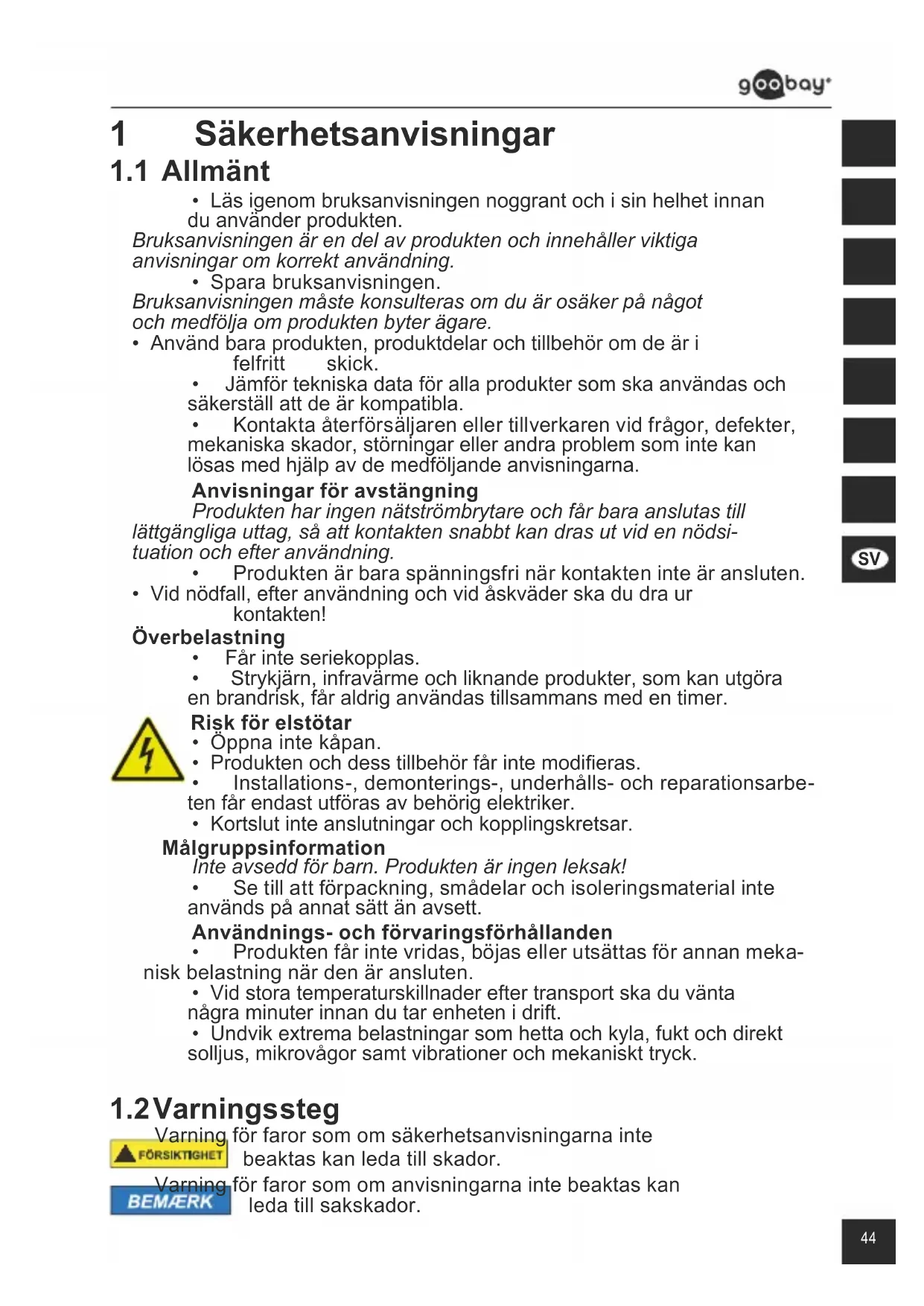

- Läs igenom bruksanvisningen noggrant och i sin helhet innan du använder produkten.

Bruksanvisningen är en del av produkten och innehåller viktiga anvisningar om korrekt användning.

- Spara bruksanvisningen.

Bruksanvisningen måste konsulteras om du är osäker på något och medfölja om produkten byter ägare.

- Använd bara produkten, produktdelar och tillbehör om de är i felfritt skick.

- Jämför tekniska data för alla produkter som ska användas och säkerställ att de är kompatibla.

- Kontakta återförsäljaren eller tillverkaren vid frågor, defekter, mekaniska skador, störningar eller andra problem som inte kan lösas med hjälp av de medföljande anvisningarna.

Anvisningar för avstängning

Produkten har ingen nätströmbrytare och får bara anslutas till lättgängliga uttag, så att kontakten snabbt kan dras ut vid en nödsituation och efter användning.

- Produkten är bara spänningsfri när kontakten inte är ansluten.

- Vid nödfall, efter användning och vid åskväder ska du dra ur kontakten!

Överbelastning

• Får inte seriekopplas.

- Strykjärn, infravärme och liknande produkter, som kan utgöra en brandrisk, får aldrig användas tillsammans med en timer.

Risk för elstötar

- Öppna inte kåpan.

- Produkten och dess tillbehör får inte modifieras.

- Installations-, demonterings-, underhålls- och reparationsarbeten får endast utföras av behörig elektriker.

- Kortslut inte anslutningar och kopplingskretsar.

Målgruppsinformation

Inte avsedd för barn. Produkten är ingen leksak!

- Se till att förpackning, smådelar och isoleringsmaterial inte används på annat sätt än avsett.

Användnings- och förvaringsförhållanden

- Produkten får inte vridas, böjas eller utsättas för annan mekanisk belastning när den är ansluten.

- Vid stora temperaturskillnader efter transport ska du vänta några minuter innan du tar enheten i drift.

- Undvik extrema belastningar som hetta och kyla, fukt och direkt solljus, mikrovågor samt vibrationer och mekaniskt tryck.

1.2 Varningssteg

Varning för faror som om säkerhetsanvisningarna inte beaktas kan leda till skador.

Varning för faror som om anvisningarna inte beaktas kan BEMÄERK leda till sakskador.

2 Beskrivning och funktion

2.1 Produkt

• Exakt och enkel styrning av elektroniska produkter
• lättanvänd, analog timer
• stänger av eller slår på produkter upp till 96 gånger per dygn i 15-minuterstakt
• Kontinuerlig drift med strömbrytare möjlig
  • med kontroll-LED

2.2 Leveransomfång

Art. Packungsinhalt
51276 1x	Analog timer, bruksanvisning
55538 2x	Analog timer, bruksanvisning
55539 3x	Analog timer, bruksanvisning
55540 5x	Analog timer, bruksanvisning

Tab.15: Leveransomfång

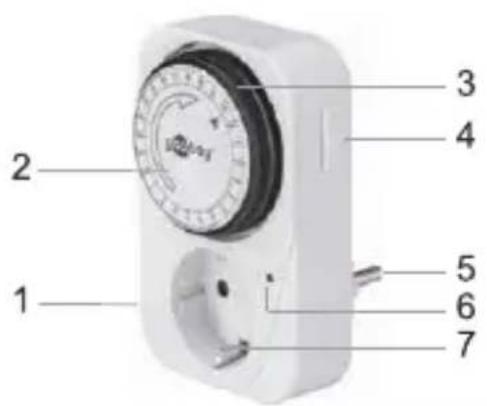

2.3 Produktdelar

Fig.29: Produktdelar

1 Hölje
3 Intrýckbara tappar
5 Jordad kontakt
7 Jordat uttag
2 Inställningsvred 4 Inställningsknapp PÅ/tid 6 Kontrollampa

2.4 Tekniska specifikationer

Modell 51276
Nominell spänning (V~ @ 50 Hz) 220-240
Ineffekt, stand-by-läge (W) 0,3
Max. Effekt (W) Strömstyrka (A)	3500 16 (2)
Mått (mm) 120 x 80 x 74
Vikt (g) 145
Barnsäkring	Brytare
Min. tidsintervall (minuter) 15
Temperatur för användning (°C) -10	~ +40
Noggrannhet (minuter/månad) +/- 1
Skyddsklass / Kapslingsklassning I / IP20

Tab.16: Tekniska specifikationer

3 Avsedd användning

Produkten får inte användas på annat sätt än som beskrivs i kapitlet "Beskrivning och funktion" eller "Säkerhetsanvisningar".

Denna produkt får bara användas i torra inomhusmiljöer. Under låtenhet att följa dessa bestämmelser och säkerhetsanvisnin garna kan leda till svåra olyckor och/eller person- och sakskador.

IP20 Denna produkt är skyddad mot medelstora främmande element, men inte mot inträngande vatten.

4 Anslutning

- Placera timern i ett lättåtkomligt, jordat uttag.

5 Inställningar

5.1 Ställa in klockslag

- Vrid inställningsvredet medsols tills pilen pekar på önskat klockslag.

Produkten har 24 h-indikering.

Minsta möjliga inställning är en kvart (15 minuten).

Fig.30: Ställa in klockslag

5.2 Ställa in inkopplingstider

1. Tryck tapparna nedåt i pilens riktning.

När de har tryckts ner ordentligt hörs ett klick.

Minsta möjliga inställningsintervall är en kvart (15 minuter).

Kontrollampan lyser när den inställda tiden är

inkopplad samt även vid kontinuerlig drit

Fig.31: Ställa in inkopplingstider

5.3 Ställa in driftläge

• Ställ in timern på kontinuerlig drift. visas.

Timern är kontinuerligt tillkopplad.

Inkopplingstiderna är deaktiverade.

Kontrollampan lyser.

- Ställ in timern på läget för olika tider.

Timern kopplas på vid de inställda tiderna.

De inställda tiderna är aktiva.

Kontrollampan lyser när inkopplingstiderna är PÅ.

5.4 Växla mellan sommar- och vintertid

Sommar- och vintertid måste ställas in manuellt av användaren.

• Se kapitel 5.1.

6 Underhåll, vård, lagring och transport

Produkten är underhållsfri.

NOTERA

Sakskador

• Använd endast en torr och mjuk trasa vid rengöring.
• Använd inte rengöringsmedel eller kemikalier.
• Lagra produkten på en torr och sval plats.
• Om produkten inte ska användas under en längre tid ska den förvaras utom räckhåll för barn på en torr och dammfri p l a t s .
• Spara originalförpackningen och använd den om produkten ska t r a n s p o r t

7 Ansvar

Vi förbehåller oss för tryckfel och ändringar av produkten, förpackningen och produktdokumentationen.

- Se våra garantivillkor. Använd nedanstående kontaktuppgifter för att begära att få den aktuella versionen.

8 Avfallshantering

Enligt EU:s WEEE-direktiv får inte elektrisk och elektronisk utrustning inte kasseras i hushållsavfallet. Dess komponenter ska återvinnas och kasseras åtskiljda från varandra. Annars kan förorenande och farliga ämnen förorena miljön.

Du som konsument är förpliktigad enligt lag att lämna elektriska eller elektroniska apparater till insamlingsplatser eller till återförsäljaren vid slutet av apparatens livstid. Detaljer regleras i nationella lagar. Symbolerna på produkten, i bruksanvisningen eller på förpackningen hänvisar till dessa villkor. Med denna avfallsseparering, tillämpning och avfallshantering bidrar du till att förbättra miljön.

WEEE-nr: 82898622

9 EU-försäkran om överensstämmelse

CE

Genom att använda CEmärknin-gen deklarerar Goobay®, ett registerat varumärke för Wentronic GmbH, att enheten uppfyller de grundläggande kraven och riktlinjerna enligt Europeiska bestämmelser.
