55538 - Digitální časový spínač Goobay - Bezplatný návod k obsluze

Typ produktu	Analogový časovač
Model	55538
Značka	Goobay
Rozměry (D x V x H)	120 x 80 x 74 mm
Hmotnost	145 g (za kus)
Napájení	220-240 V ~ 50 Hz
Spotřeba v pohotovostním režimu	0,3 W
Maximální výkon	3500 W
Maximální proud	16 A (2 A indukční)
Počet cyklů za den	Až 96
Minimální časový interval	15 minut
Režim nepřetržitého provozu	Ano (přepínač I)
Světelný indikátor	Kontrolní LED
Provozní teplota	-10 °C až +40 °C
Přesnost	+/- 1 minuta za měsíc
Stupeň krytí	IP20
Třída ochrany	I
Obsah balení	2 analogové časovače, návod k použití
Dětská bezpečnost	Bezpečnostní clona
Údržba	Čištění suchým hadříkem, bez chemických prostředků
Skladování	Suché a chladné místo, mimo dosah dětí

Často kladené otázky - 55538 Goobay

Jak nastavit čas na časovači Goobay 55538?

Otočte ciferník ve směru hodinových ručiček, abyste zarovnali šipku s požadovaným časem. Displej je ve 24hodinovém formátu. Nastavení se provádí po 15 minutových krocích.

Mohu používat časovač s elektrickým topením?

Ne, nedoporučuje se používat spotřebiče představující riziko požáru (žehličky, sálavá topidla) s tímto časovačem. Maximální výkon je 3500 W, ale dodržujte bezpečnostní pokyny.

Co dělat, když časovač nefunguje?

Nejprve zkontrolujte, zda je časovač správně zapojen a zda je zásuvka pod napětím. Ujistěte se, že jsou kyvné raménka správně zapnuta. Pokud problém přetrvává, kontaktujte svého prodejce nebo výrobce.

Jak přepnout do nepřetržitého režimu?

Otočte přepínač do polohy 'I'. Symbol 'I' je poté viditelný a časovač zůstává trvale zapnutý, čímž deaktivuje naprogramované časy přepínání.

Je časovač vhodný pro venkovní použití?

Ne, časovač má stupeň krytí IP20, který chrání před středně velkými cizími tělesy, ale ne před vodou. Používejte jej pouze v suchých vnitřních prostorách.

Je nutné ručně změnit čas pro letní čas?

Ano, změna letního/zimního času musí být provedena ručně otočením ciferníku, jak je popsáno v kapitole 5.1 návodu.

Kolik spotřebičů mohu zapojit do časovače?

Časovač podporuje maximální zátěž 3500 W a 16 A. Můžete zapojit více spotřebičů, pokud celkový výkon nepřekročí tento limit.

Časovač vydává hluk: je to normální?

Při aktivaci kyvných ramének je normální lehké cvaknutí. Pokud je hluk neobvyklý, zkontrolujte, zda jsou díly správně na svém místě.

Jak čistit časovač?

K čištění přístroje použijte měkký suchý hadřík. Nikdy nepoužívejte čisticí prostředky nebo chemikálie, protože by mohly poškodit kryt.

Co dělat v případě výpadku proudu?

Analogový časovač nemá paměť. Po výpadku bude nutné znovu nastavit čas a programy. Pro nastavení času nahlédněte do kapitoly 5.1.

NÁVOD K OBSLUZE 55538 Goobay

1 Bezpečnostní pokyny....56

1.1 Všeobecně 56
1.2 Stupně varování....56

2 Popis a funkce....57

2.1 Produkt....57
2.2 Rozsah dodávky 57
2.3 Díly produktu....57
2.4 Technická data....58

3 Použití dle určení 58
4 Připojení 58
5 Nastavení 59

5.1 Nastavení času 59
5.2 Nastavení spínacích dob....59
5.3 Nastavení provozního režimu....59
5.4 Změna na letní a zimní čas 59

6 Údržba, péče, skladování a přeprava....60
7 Informace k ručení 60
8 Pokyny k likvidaci....60
9 Prohlášení o shodě s předpisy EU 60

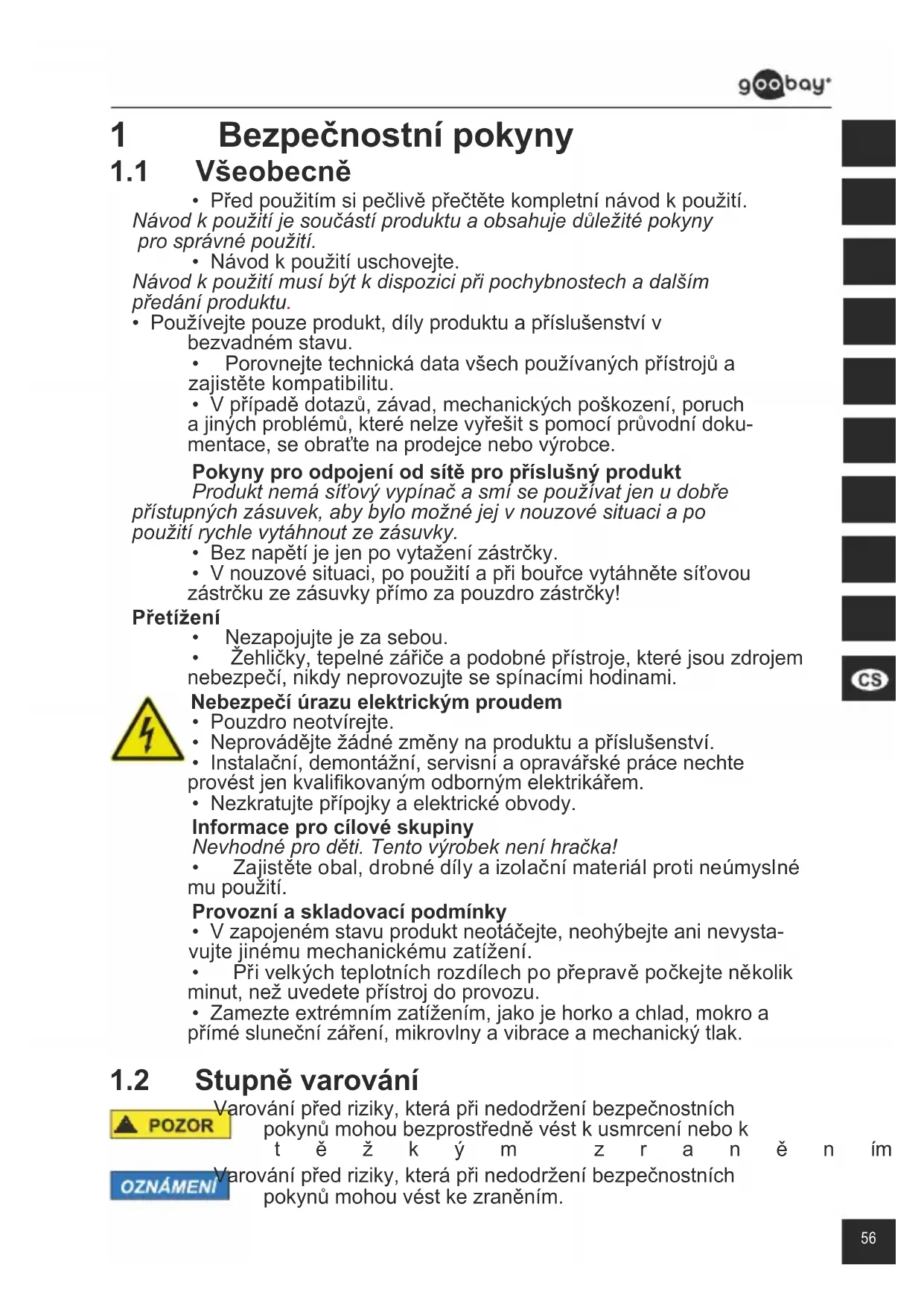

1 Bezpečnostní pokyny

1.1 Všeobecně

• Před použitím si pečlivě přečtěte kompletní návod k použití. Návod k použití je součástí produktu a obsahuje důležité pokyny pro správné použití.
• Návod k použití uschovejte. Návod k použití musí být k dispozici při pochybnostech a dalším předání produktu.

- Používejte pouze produkt, díly produktu a příslušenství v bezvadném stavu.

• Porovnejte technická data všech používaných přístrojů a zajistěte kompatibilitu.
• V případě dotazů, závad, mechanických poškození, poruch a jiných problémů, které nelze vyřešit s pomocí průvodní dokumentace, se obrat’te na prodejce nebo výrobce.

Pokyny pro odpojení od sítě pro příslušný produkt

Produkt nemá síťový vypínač a smí se používat jen u dobre přístupných zásuvek, aby bylo možné jej v nouzové situaci a po použití rychle vytáhnout ze zásuvky.

• Bez napětí je jen po vytažení zástrčky.
  • V nouzové situaci, po použití a při bouřce vytáhněte síťovou zástrčku ze zásuvky přímo za pouzdro zástrčky!

Přetížení

• Nezapojujte je za sebou.
• Žehličky, tepelné záříče a podobné přístroje, které jsou zdrojem nebezpečí, nikdy neprovozujte se spínacími hodinami.

Nebezpečí úrazu elektrickým proudem

• Pouzdro neotvírejte.
• Neprovádějte žádné změny na produktu a příslušenství.
• Instalační, demontážní, servisní a opravářské práce nechte provést jen kvalifikovaným odborným elektrikářem.
• Nezkratujte přípojky a elektrické obvody.

Informace pro cílové skupiny

Nevhodné pro děti. Tento výrobek není hračka!

- Zajistěte obal, drobné díly a izolační materiál proti neúmyslné mu použití.

Provozní a skladovací podmínky

• V zapojeném stavu produkt neotáčejte, neohýbejte ani nevystavujte jinému mechanickému zatížení.
- Při velkých teplotních rozdílech po přepravě počkejte několik minut, než uvedete přístroj do provozu.
- Zamezte extrémním zatížením, jako je horko a chlad, mokro a přímé sluneční záření, mikrovlny a vibrace a mechanický tlak.

1.2 Stupně varování

Varování před riziky, která při nedodržení bezpečnostních pokynů mohou bezprostředně vést k usmrcení nebo k

těžkým zr a něním

OZNÁMENÍ

varování před riziky, která při nedodržení bezpečnostních pokynů mohou vést ke zraněním.

2 Popis a funkce

2.1 Produkt

• Přesné a snadné ovládání elektronických přístrojů
• snadno ovladatelné analogové spínací hodiny
• zapínají nebo vypínají přístroje až 96× za den v 15minutovém taktu
• možnost nepřetržitého provozu se spínačem
• s kontrolní LED

2.2 Rozsah dodávky

Art. Packungsinhalt
51276 1x	Analogové spínací hodiny, návod k použití
55538 2x	Analogové spínací hodiny, návod k použití
55539 3x	Analogové spínací hodiny, návod k použití
55540 5x	Analogové spínací hodiny, návod k použití

Tab.19: Rozsah dodávky

2.3 Díly produktu

Fig.37: Díly produktu

1 Kryt
3 Stávěcí dílek
5 Zástrčka s ochranným kontaktem
7 Zásuvka s ochranným kontaktem
2 Nastavovací kolečko
4 Přepínač ZAPNUTO/čas
6 Kontrolka LED

2.4 Technická data

Model 51276
Jmenovité napětí (V~ @ 50 Hz) 220-240
Příkon v režimu Standby (W) 0,3
Max. výkon (W)Aktuální (A)	350016 (2)
Rozměry (mm) 120 x 80 x 74
Hmotnost (g) 145
Dětská pojistka	Spoušt'
Min. časový interval (minuty) 15
Provozní teplota (°C) -10 ~ +40
Přesnost (minuty/měsíc) +/- 1
Třída ochrany / Stupeň krytí I / IP20

Tab.20: Technická data

3 Použití dle určení

Jiné použití než použití popsané v kapitole „Popis a funkce“ nebo v „Bezpečnostních pokynech“ není dovoleno.

Tento produkt se smí používat jen v suchých místnostech. Nerespektování a nedodržení těchto ustanovení a bezpečnostních pokynů může vést k těžkým úrazům, újmám na zdraví osob a věcným škodám.

IP20 Tento produkt je chráněn proti středně velkým cizím tělesům, ale ne proti vniknutí vody.

4 Připojení

- Spínací hodiny zapojte do dobře přístupné zásuvky s ochranným kontaktem.

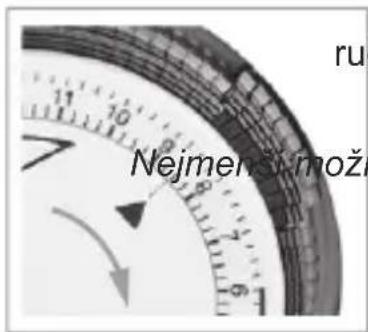

5 Nastavení 5.1 Nastavení času

Fig.38: Nastavení času

- Otáčejte nastavovacím kolečkem ve směru čiček, dokud šipka neukazuje na požado-

v a n y č a s .

Výrobek se dodává se zobrazením 24 hodin.

Nejmenš možný interval nastavení je 1/4 h

(15 minut).

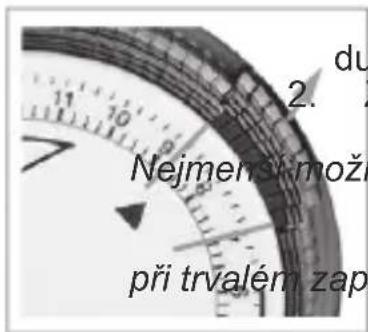

5.2 Nastavení spínacích dob

Fig.39: Nastavení spínacích dob

1. Stiskněte požadovaný stavěcí dílek při pohleve směru šipky dozadu.

2. Zajistěte správné zaskočení stavěcího dílku.

Ozve se cvaknutí.

Nejmenškožný interval nastavení je 1/4 h

(15 minut).

Během nastavených spínacích dob ZAPNUTO a při trvalém zapnutí spínacích hodin svítí kontrolka LED.

5.3 Nastavení provozního režimu

Fig.40: Nastavení provozního režimu

• Zapněte spínací hodiny natrvalo.

I je viditelné.

Spínací hodiny jsou zapnuty trvale.

Spínací doby nejsou aktivní.

Kontrolka LED svítí.

- Zapněte spínací hodiny do režimu spínání

č a s u

je viditelné.

Spínací hodiny jsou zapnuté na nastavené časy.

Spínací časy jsou aktivní.

Kontrolka LED svítí po dobu ZAPNUTI spinacích

č a s ū .

5.4 Změna na letní a zimní čas

Letní a zimní čas musíte nastavit ručně.

• Postupujte prítom podle kapitoly 5.1.

6 Údržba, péče, skladování a přeprava

Produkty jsou bezúdržbové.

OZNÁMENÍ

Věcné škody

- Používejte k čištění jen suchý a měkký hadřík.

• Nepoužívejte čisticí prostředky a chemikálie.

- Skladujte v chladu a suchu.

- Skladujte produkt při delším nepoužívání na místě nepřístupném pro děti a v suchém prostředí chráněném

před prachem

- Uschovejte originální obal a použijte jej pro přepravu.

7 Informace k ručení

§ Vyhrazujeme si právo na tiskové chyby a změny produktu, obalu nebo produktové dokumentace.

- Respektujte naše záruční podmínky. Můžete si je vyžádat v aktuální podobě pod uvedenými kontaktními údaji.

8 Pokyny k likvidaci

Elektrické a elektronické přístroje nesmí být na základě evropské směrnice WEEE (OEEZ) likvidovány společně s ko munálním odpadem. Jednotlivé součásti musí být likvidovány nebo recyklovány odděleně, protože toxické a nebezpečné složky mohou při nesprávném odstranění způsobit trvalé poško zení zdraví a životního prostředí.

Jako spotřebitel jste povinni podle zákona o odpadech vrátit elektrické a elektronické přístroje na konci jejich životnosti výrobci, prodejci nebo bezplatně veřejnému sběrnému místu. Podrobnosti jsou upraveny příslušným zákonem státu. Symbol na výrobku, návodu k obsluze a/nebo balení poukazuje na tato ustanovení. Díky správnému třídění, recyklaci a likvidaci starých zařízení významně přispíváte k ochraně životního

p r o s t ř e d í .

9 Prohlášení o shodě s předpisy EU

Se symbolem CE Goobay®, registrovaná ochranná známka spo lečnosti Wentronic GmbH zaručuje, že tento produkt odpovídá základním evropskými standardům a směrnicím.
