MANUAL DE UTILIZARE 55538 Goobay

1 Indicații de siguranță....68

1.1 Informații generale....68
1.2 Niveluri de avertizare....68

2 Descriere și funcții 69

2.1 Produsul....69
2.2 Pachetul de livrare....69
2.3 Părțile componente ale produsului 69
2.4 Date tehnice....70

3 Utilizare conformă prevederilor ....70

5.1 Reglarea orei 71
5.2 Reglarea orelor de comutare....71
5.3 Setarea modului de functionare 71
5.4 Comutarea între ora de vară și ora de iarnă 71

Întreținere, îngrijire, depozitare și transport ..... 72

7 Declinarea responsabilității 72
8 Indicații privind eliminarea 72
9 Declaratie de conformitate UE....72

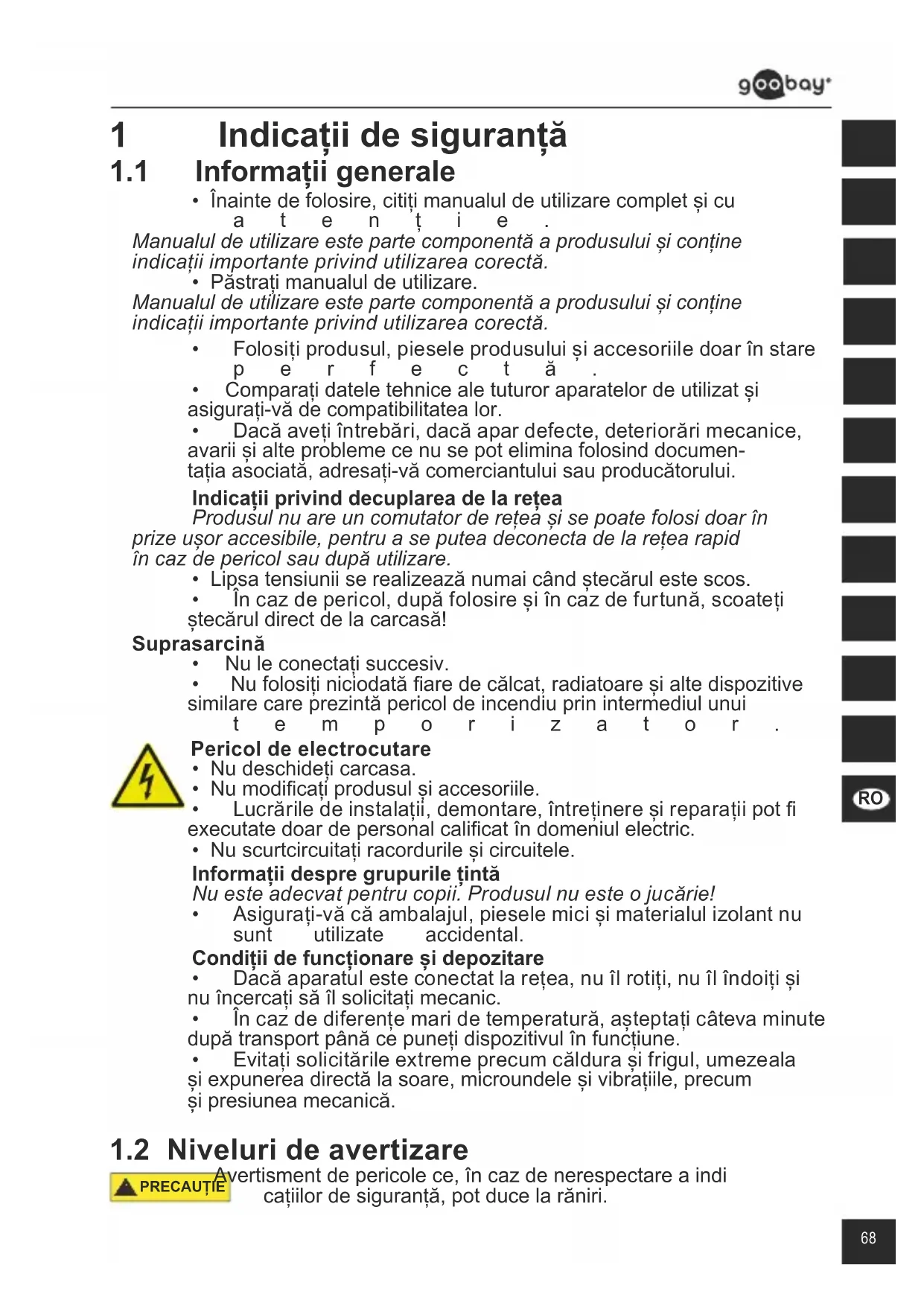

1 Indicații de siguranță

1.1 Informații generale

- Înainte de folosire, citiți manualul de utilizare complet și cu a t e n t i e.

Manualul de utilizare este parte componentă a produsului și conține indicatii importante privind utilizarea corectă.

- Păstrati manualul de utilizare.

Manualul de utilizare este parte componentă a produsului și conține indicatii importante privind utilizarea corectă.

- Folosiți produsul, piesele produsului și accesoriiile doar în stare p e r f e c t ă .

- Comparați datele tehnice ale tuturor aparatelor de utilizat și asigurați-vă de compatibilitatea lor.

- Dacă aveți întrebări, dacă apar defecte, deteriorări mecanice, avarii și alte probleme ce nu se pot elimina folosind documentația asociată, adresați-vă comerciantului sau producătorului.

Indicatii privind decuplarea de la retea

Produșul nu are un comutator de rețea și se poate folosi doar în prize ușor accesibile, pentru a se putea deconecta de la rețea rapid în caz de pericol sau după utilizare.

- Lipsa tensiunii se realizează numai când stecărul este scos.

- În caz de pericol, după folosire și în caz de furtună, scoateți stecărul direct de la carcasă!

Suprasarcină

• Nu le conectati succesiv.

- Nu folositi niciodată fiare de călcat, radiatoare și alte dispositive similare care prezintă pericol de incendiu prin intermediul unui

t e m p o r i z a t o r .

Pericol de electrocutare

- Nu deschideti carcasa.

- Nu modificati produsul și accesoriiile.

- Lucrările de instalații, demontare, întreținere și reparații pot fi executate doar de personal calificat în domeniul electric.

- Nu scurtcircuitati racordurile și circuitele.

Informații despre grupurile țintă

Nu este adecvat pentru copii. Produsul nu este o jucărie!

- Asigurați-vă că ambalajul, piesele mici și materialul izolant nu sunt utilizate accidental.

Conditii de functionare și depozitare

• Dăcă aparatul este conectat la rețea, nu îl rotiți, nu îl îndoiți și nu încercați să îl solicitați mecanic.
• În caz de diferențe mari de temperatură, așteptați câteva minute după transport până ce puneti dispozitivul în funcțiune.
• Evitați solicitările extreme precum căldura și frigul, umezeala și expunerea directă la soare, microundele și vibrățiile, precum și presiunea mecanică.

1.2 Niveluri de avertizare

vertisment de pericole ce, în caz de nerespectare a indi cațiilor de siguranță, pot duce la răniri.

ATENTIE

Avertisment de pericole ce, în caz de nerespectare a indicațiilor, pot duce la daune materiale.

2 Descriere și funcții

2.1 Produsul

• Comandă precisă și simplă a dispozitivelor electronice
  • Temporizator analógic uşor de utilizat
• Pornește sau oprește dispozitivele de până la 96 de ori pe zi, în cicluri de 15 minute
• Este posibilă operarea continuă, de la comutator
  • Cu LED de control

2.2 Pachetul de livrare

Art. Packungsinhalt
51276 1x	Cronometru analogic, instrucțiuni de utilizare
55538	2x Cronometru analogic, instrucțiuni de utilizare
55539 3x	Cronometru analogic, instrucțiuni de utilizare
55540 5x	Cronometru analogic, instrucțiuni de utilizare

Tab.23: Pachetul de livrare

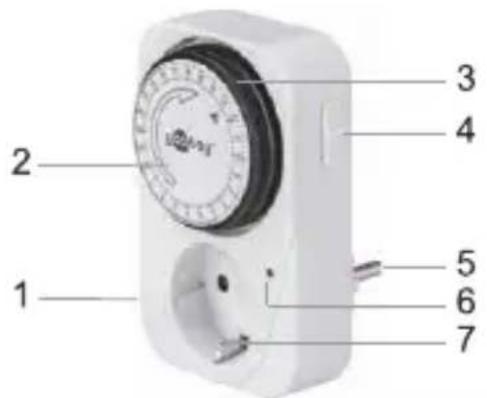

2.3 Părțile componente ale produsului

1 2 3 4 5 6 7

Fig.45: Părțile componente ale produsului

1 Carcasă 2 Roată de reglare
3 Comutator basculant 4 Selector PORNIRE/oră
5 Štecher cu contact de protectie 6 LED de control
7 Priză cu contact de protectie

2.4 Date tehnice

Model 51276
Tensiune nominală (V~ @ 50 Hz) 220-240
Consum de putere (W) în modul stand-by	0,3
Putere maximă (W)Intensitate curent (A)	350016 (2)
Dimensiuni (mm) 120 x 80 x 74
Greutate (g) 145
Protecție pentru copii	Clapetă
Interval de timp minim (minute) 15
Temperatură de funcționare (°C) -10 ~ +40
Precizie (minute/lună) +/- 1
Clasă de protecție / tip de protecție I / IP20

Tab.24: Date tehnice

3 Utilizare conformă prevederilor

Nu este permisă o altă utilizare decât cea descrisă în capitolul „Descriere și funcții” respectiv „Indicații de siguranță”.

Prezentul produs se poate folosi doar în încăperi interioare uscate. Nerespectarea acestor prevederi și a indicațiilor de siguranță poate duce la accidente grave, rănirea persoanelor și daune materiale.

P20 Prezentul produs este protejat împotriva corpurilor străine de dimensiuni medii, dar nu împotriva infiltrării apei.

4 Racord

- Introduceți temporizatorul într-o priză cu contact de pro t e ct i e ușor accesibilă.

5 Reglaje

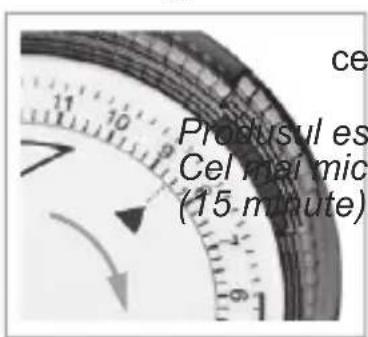

5.1 Reglarea orei

ce Produsul es Cel mal mic (15 minute)

Fig.46: Reglarea orei

- Răsuciti roata de reglare în sensul acelor de asornic, până când săgeata indică ora

d o r i t ă

Produsul este livrat cu un cadran pentru 24 h.

Cel mæl mic interval de timp reglabil este 1/4 h

(15 minute).

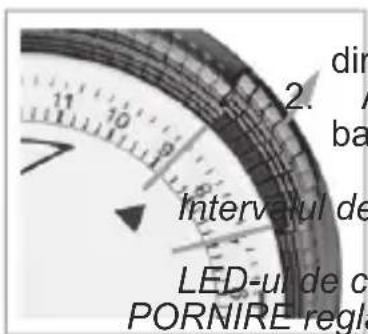

5.2 Reglarea orelor de comutare

2. dln ba Intervalul de LED-ul de c PORNIRE regl

1. Apăsați în spate comutatoarele basculante în ectia săgetii văzute de sus.

Asigurați-vă că respectivele comutatoare basculante s-au cuplat corect. Se aude un declic.

Intervalul de reglare cel mai mic posibil este 1/4 h

(15 minute).

LED-ul de control luminează în intervalele de

PORNIRE reglate și în timpul funcționării perma-

n e n t ă a t e m p o r i z a t

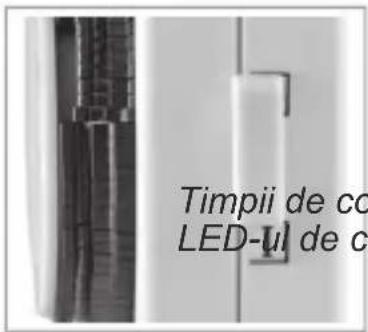

5.3 Setarea modului de functionare

Timpii de co LED-ul de c

- Porniti temporizatorul în modul de functionare

p e r m a n e n t ă .

I este vizibil.

Temporizatorul este pornit permanent.

Timpii de comutare sunt inactivi.

LED-ul de control luminează.

- Comutati temporizatorul în modul de funcțio u timpi de comutare.

este vizibil.

Temporizatorul va porni la orele reglate.

Timpii de comutare sunt activi.

LED-ul de control luminează în cadrul intervalelor

de PORNIRE.

5.4 Comutarea între ora de vară și ora de iarnă

Ora de vară și ora de iarnă trebuie să fie reglate manual de

c ă t r e u t i l i z a t o r .

- Consultați în acest sens capitolul 5.2.

6 Întreținere, îngrijire, depozitare și transport

Produsele nu necesită întreținere.

ATENTIE

Daune materiale

• Pentru curățare, folositii doar o lavetă uscată și moale.
• Nu folositi detergenti și substanțe chimice.
• Depozitați într-un loc răcoros și uscat.
  • In caz de neutilizare îndelungată, depozitați produsul într-un loc inaccesibil copiilor, într-un mediu uscat și fără praf.
  • Păstrați ambalajul original pentru transport și folosiți-I.

7 §

Declinarea responsabilității

Pot apărea erori de tipar și modificări la produs, ambalaj sau documentația produsului.

- Respectați condițiile noastre de garanție. Le puteți solicita în forma actuală folosind datele de contact menționate mai jos.

8

Indicații privind eliminarea

Conform Directivei Europene privind deşeurile de echipamente electrice și electronice (DEEE), nu este permisă eliminarea echipamentelor electrice și electronice cu gunoiul menajer.

Părțile componente ale acestora trebuie predate separat pentru reciclare sau eliminare, deoarece componentele toxice și periculoase pot afecta sănătatea și mediul dacă nu sunt elimi nate în mod adecvat.

Conform reglementărilor pentru eliminarea deșeurilor, în calitate de consumator, sunteți obligat să predați gratuit dispozitivele electrice sau electronice la sfârșitul duratei lor de funcționare la producători, la punctele de vânzare sau la punctele de colec-tare. Particularitățile în acest sens sunt reglementate de legis- lația națională respectivă. Simbolul de pe produs, de pe ma-nualul de utilizare sau/și de pe ambalaj semnalează aceste dispoziții. Prin acest mod de separare a materialelor, de valorificare și eliminare a dispozitivelor vechi veți aduce o contribuție importantă la protecția mediului.

DEEE nr. 82898622

9

CE

Declaratie de conformitate UE

Prin marcajul ČE, Goobay®, o marcă înregistrată a Wentronic GmbH, declară că produsul îndeplinește condițiile fundamentale și directivele prevederilor europene.
