55548 - Comutator Goobay - Manual de utilizare gratuit

Tip produs	Timer analogic cu protecție IP44
Model	Goobay 55548 (set de 3)
Dimensiuni (L x l x Î)	118 x 82 x 62 mm (per timer)
Greutate	116 g (per timer)
Tensiune nominală	230 V ~ 50 Hz
Putere max. (rezistivă)	3500 W
Curent nominal max.	16 A (2 A inductiv)
Consum în standby	< 1,0 W
Indice de protecție	IP44 (protejat împotriva stropilor de apă)
Clasă de protecție	I (împământare)
Protecție copii	Obturator de siguranță
Interval minim de programare	30 minute
Cicluri maxime de comutare pe zi	48 (24 perioade ON/OFF)
Precizie	± 6 minute pe zi
Temperatură de funcționare	-10 °C până la +40 °C
Afișaj	Cadran 24 ore
Funcții principale	Programare manuală prin comutatoare basculante, setare oră, comutare pornire/oprire
Întreținere și curățare	Cârpă moale și uscată, fără produse chimice
Instrucțiuni de siguranță	Nu deschideți carcasa, nu modificați, instalare de către un specialist
Conținutul pachetului	3 timer-uri analogice IP44, 3 manuale de utilizare

Întrebări frecvente - 55548 Goobay

Cum setez ora pe timer-ul Goobay 55548?

Rotiți roata de reglare în sensul acelor de ceasornic până când săgeata cadranului indică ora dorită. Cadranul afișează 24 de ore, cu un pas minim de 30 de minute.

Cum programez intervalele de comutare?

Pentru fiecare interval de 30 de minute, apăsați comutatorul corespunzător înapoi până auziți un clic. Comutatoarele apăsate indică faptul că dispozitivul este în funcțiune (ON) în acea perioadă.

Care este puterea maximă pe care o poate suporta acest timer?

Puterea maximă admisă este de 3500 W pentru sarcini rezistive (ex: încălzire). Pentru sarcini inductive (ex: motoare), curentul maxim este de 2 A.

Pot folosi acest timer în exterior?

Da, datorită indicelui IP44, timer-ul este protejat împotriva stropilor de apă. Cu toate acestea, evitați expunerea directă la ploaie sau umiditate excesivă.

Este timer-ul compatibil cu becurile LED?

Timer-ul poate comanda becuri LED dacă puterea totală a acestora nu depășește sarcina maximă admisă și nu generează un curent de pornire ridicat. Verificați compatibilitatea cu instalația dvs.

Cum schimb ora de vară sau de iarnă?

Schimbarea orei trebuie efectuată manual. Consultați setarea orei (întrebarea 1) pentru a înainta sau da înapoi cadranul cu o oră.

Ce fac dacă timer-ul nu mai funcționează?

Verificați mai întâi dacă priza de alimentare este conectată corect și dacă siguranța nu a sărit. Asigurați-vă că comutatoarele sunt bine acționate. Dacă problema persistă, contactați distribuitorul dvs.

Pot folosi un adaptor sau un prelungitor cu acest timer?

Nu este recomandat să conectați timer-ul la un prelungitor sau adaptor multiplu, deoarece acest lucru ar putea provoca o suprasarcină. Conectați-l direct la o priză de perete accesibilă.

Cum curăț timer-ul?

Deconectați-l înainte de curățare. Folosiți o cârpă moale și uscată. Nu utilizați niciodată solvenți, detergenți sau produse chimice, deoarece acestea ar putea deteriora carcasa.

Acest timer are garanție?

Consultați condițiile de garanție furnizate de Goobay/Wentronic GmbH. În general, defectele de fabricație sunt acoperite pe perioada legală de garanție.

MANUAL DE UTILIZARE 55548 Goobay

1 Indicații de siguranță....68

1.1 Informații generale....68
1.2 Niveluri de avertizare....69

2 Descriere și funcții 69

2.1 Produsul....69
2.2 Pachetul de livrare....69
2.3 Părțile componente ale produsului 69
2.4 Date tehnice....70

3 Utilizare conformă prevederilor ....70

5.1 Reglarea orei 71
5.2 Reglarea orelor de comutare 71
5.3 Comutarea între ora de vară și ora de iarnă 71

Întreținere, îngrijire, depozitare și transport 71

Declinarea responsabilității 72
Indicații privind eliminarea 72
Declaratie de conformitate UE....72

1 Indicații de siguranță

1.1 Informații generale

- Înainte de folosire, citiți manualul de utilizare complet și cu a t e n ț i e .

Manualul de utilizare este parte componentă a produsului și conține indicatii importante privind utilizarea corectă.

- Păstrati manualul de utilizare.

Manualul de utilizare este parte componentă a produsului și conține indicatii importante privind utilizarea corectă.

- Folosiți produsul, piesele produsului și accesoriiile doar în stare p e r f e c t ă .

- Comparați datele tehnice ale tuturor aparatelor de utilizat și asigurați-vă de compatibilitatea lor.

- Dacă aveți întrebări, dacă apar defecte, deteriorări mecanice, avarii și alte probleme ce nu se pot elimina folosind documentația asociată, adresați-vă comerciantului sau producătorului.

Indicatii privind decuplarea de la retea

Produșul nu are un comutator de rețea și se poate folosi doar în prize ușor accesibile, pentru a se putea deconecta de la rețea rapid în caz de pericol sau după utilizare.

- Lipsa tensiunii se realizează numai când stecărul este scos.

- În caz de pericol, după folosire și în caz de furtună, scoateți stecărul direct de la carcasă!

Suprasarcină

• Nu le conectati succesiv.

- Nu folositi niciodată fiare de călcat, radiatoare și alte dispositive similare care prezintă pericol de incendiu prin intermediul unui

t e m p o r i z a t o r .

Pericol de electrocutare

- Nu deschideti carcasa.

- Nu modificati produsul și accesoriiile.

- Lucrările de instalații, demontare, întreținere și reparații pot fi executate doar de personal calificat în domeniul electric.

- Nu scurtcircuitati racordurile și circuitele.

Informații despre grupurile țintă

Nu este adecvat pentru copii. Produsul nu este o jucărie!

- Asigurați-vă că ambalajul, piesele mici și materialul izolant nu sunt utilizate accidental.

Conditii de functionare și depozitare

• Dăcă aparatul este conectat la rețea, nu îl rotiți, nu îl îndoiți și nu încercați să îl solicitați mecanic.
• În caz de diferențe mari de temperatură, așteptați câteva minute după transport până ce puneti dispozitivul în funcțiune.
• Evitați solicitările extreme precum căldura și frigul, umezeala și expunerea directă la soare, microundele și vibrățiile, precum și presiunea mecanică.

1.2 Niveluri de avertizare

PRECAUTIÉ

Avertisment de pericole ce, în caz de nerespectare a indi catiilor de siguranță, pot duce la răniri.

ATENTIE

Avertisment de pericole ce, în caz de nerespectare a indicațiilor, pot duce la daune materiale.

2 Descriere și funcții

2.1 Produsul

• Comandă precisă și simplă a dispozitivelor electronice
  • temporizator analogic uşor de utilizat
• pornește sau oprește dispozitivele de până la 48 de ori pe zi, în cicluri de 30 de minute

2.2 Pachetul de livrare

Art. Packungsinhalt
73289 1x	Cronometru analogic IP44, instrucțiuni de utilizare
55547	2x Cronometru analogic IP44, instrucțiuni de utilizare
55548 3x	Cronometru analogic IP44, instrucțiuni de utilizare

Tab.23: Pachetul de livrare

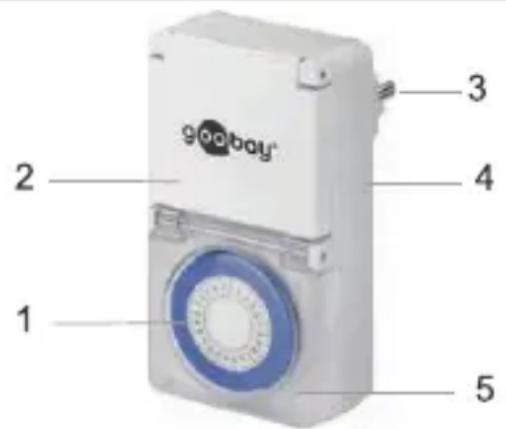

2.3 Părțile componente ale produsului

Fig.34: Părțile componente ale produsului

1 Roată de reglare
2 Capacul prizei cu contact de protectie
3 Ștecher cu contact de protectie
4 Carcasă
5 Capacul roții de reglare

2.4 Date tehnice

Model 73289
Tensiune nominală (V~ @ 50 Hz) 230
Consum de putere (W) în modul stand-by	< 1,0
Putere maximă (W)Intensitate curent (A)	350016 (2)
Dimensiuni (mm) 118 x 82 x 62
Greutate (g) 116
Protecție pentru copii	☑; Clapetă
Interval de timp minim (minute) 30
Temperatură de funcționare (°C) -10	~ +40
Precizie (minute/zi) +/- 6
Clasă de protecție / tip de protecție I	IP44

Tab.24: Date tehnice

3 Utilizare conformă prevederilor

Nu este permisă o altă utilizare decât cea descrisă în capitolul „Descriere și funcții” respectiv „Indicații de siguranță”.

Nerespectarea acestor prevederi și a îndicațiilor de siguranță poate duce la accidente grave, rănirea persoanelor și daune materiale.

IP44 Prezentul produs este protejat împotriva stropilor de apă și contactului cu corpuri străine ≥ ∅ 1 mm

4 Racord

- Introduceți temporizatorul într-o priză cu contact de protecție ușor accesibilă.

5 Reglaje

5.1 Reglarea orei

- Răsuciți roata de reglare în sensul acelor de ceasornic, până când săgeata indică ora d o r i t ă. Produsul este livrat cu un cadran pentru 24 h. Cel mai mic interval de reglare posibil este 1/2 h (30 minute).

5.2 Reglarea orelor de comutare

1. Apăsați în spate comutatoarele basculante în directișa săgetii văzute de sus.
2. Asigurați-vă că respectivele comutatoare basculante s-au cuplat corect. Se aude un declic.
   Cel mai mic interval de reglare posibil este 1/2 h (30 minute).

5.3 Comutarea între ora de vară și ora de iarnă

Ora de vară și ora de iarnă trebuie să fie reglate manual de

c ă t r e u t i l i z a t o r .

- Consultați în acest sens capitolul 5.2.

6 Întreținere, îngrijire, depozitare și transport

Produsele nu necesită întreținere.

ATENTIE

Daune materiale

• Pentru curățare, folosiți doar o lavetă uscată și moale.
• Nu folositi detergenti și substanțe chimice.

- Depozitați într-un loc răcoros și uscat.

- In caz de neutilizare îndelungată, depozitați produsul într-un loc inaccesibil copiilor, într-un mediu uscat și fără praf.

• Păstrați ambalajul original pentru transport și folosiți-I.

7 §

Declinarea responsabilității

Pot apărea erori de tipar și modificări la produs, ambalaj sau documentația produsului.

- Respectați condițiile noastre de garanție. Le puteți solicita în forma actuală folosind datele de contact menționate mai jos.

8

Indicații privind eliminarea

Conform Directivei Europene privind deşeurile de echipamente electrice și electronice (DEEE), nu este permisă eliminarea echipamentelor electrice și electronice cu gunoiul menajer.

Părțile componente ale acestora trebuie predate separat pentru reciclare sau eliminare, deoarece componentele toxice și periculoase pot afecta sănătatea și mediul dacă nu sunt elimi nate în mod adecvat.

Conform reglementărilor pentru eliminarea deșeurilor, în calitate de consumator, sunteți obligat să predați gratuit dispozitivele electrice sau electronice la sfârșitul duratei lor de funcționare la producători, la punctele de vânzare sau la punctele de colec-tare. Particularitățile în acest sens sunt reglementate de legis-lația națională respectivă. Simbolul de pe produs, de pe ma-nualul de utilizare sau/și de pe ambalaj semnalează aceste dispoziții. Prin acest mod de separare a materialelor, de valorificare și eliminare a dispozitivelor vechi veți aduce o contribuție importantă la protecția mediului.

DEEE nr. 82898622

9

CE

Declaratie de conformitate UE

Prin marcajul ĆE, Goobay®, o marcă înregistrată a Wentronic GmbH, declară că produsul îndeplinește condițiile fundamentale și directivele prevederilor europene.
