Type de produit	Minuteur analogique avec protection IP44
Modèle	Goobay 55548 (lot de 3)
Dimensions (L x l x H)	118 x 82 x 62 mm (par minuteur)
Poids	116 g (par minuteur)
Tension nominale	230 V ~ 50 Hz
Puissance max. (résistive)	3500 W
Courant nominal max.	16 A (2 A inductif)
Consommation en veille	< 1,0 W
Indice de protection	IP44 (protégé contre les éclaboussures)
Classe de protection	I (mise à la terre)
Protection enfants	Obturateur de sécurité
Intervalle de programmation min.	30 minutes
Cycles de commutation max. par jour	48 (24 périodes ON/OFF)
Précision	± 6 minutes par jour
Température de fonctionnement	-10 °C à +40 °C
Affichage	Cadran 24 heures
Fonctions principales	Programmation manuelle par bascule, réglage de l'heure, commutation marche/arrêt
Entretien et nettoyage	Chiffon doux et sec uniquement, sans produits chimiques
Consignes de sécurité	Ne pas ouvrir le boîtier, ne pas modifier, installation par un spécialiste
Contenu de la livraison	3 minuteurs analogiques IP44, 3 modes d'emploi

FOIRE AUX QUESTIONS - 55548 Goobay

Comment régler l'heure sur le minuteur Goobay 55548 ?

Tournez la roue de réglage dans le sens horaire jusqu'à ce que la flèche du cadran indique l'heure souhaitée. Le cadran affiche 24 heures, avec un pas minimal de 30 minutes.

Comment programmer les plages de commutation ?

Pour chaque intervalle de 30 minutes, appuyez sur la bascule correspondante vers l'arrière jusqu'à entendre un déclic. Les bascules enfoncées indiquent que l'appareil est en fonctionnement (ON) pendant cette période.

Quelle est la puissance maximale que peut supporter ce minuteur ?

La puissance maximale autorisée est de 3500 W pour des charges résistives (ex : chauffage). Pour des charges inductives (ex : moteurs), le courant max est de 2 A.

Puis-je utiliser ce minuteur en extérieur ?

Oui, grâce à son indice IP44, le minuteur est protégé contre les éclaboussures. Toutefois, évitez de l'exposer directement à la pluie ou à l'humidité excessive.

Le minuteur est-il compatible avec les ampoules LED ?

Le minuteur peut commander des ampoules LED si leur puissance totale ne dépasse pas la charge maximale autorisée et si elles ne génèrent pas d'appel de courant élevé. Vérifiez la compatibilité avec votre installation.

Comment changer l'heure d'été ou d'hiver ?

Le changement d'heure doit être effectué manuellement. Reportez-vous au réglage de l'heure (question 1) pour avancer ou reculer le cadran d'une heure.

Que faire si le minuteur ne fonctionne plus ?

Vérifiez d'abord que la prise d'alimentation est correctement branchée et que le disjoncteur n'a pas sauté. Assurez-vous que les bascules sont bien enclenchées. Si le problème persiste, contactez votre revendeur.

Puis utiliser un adaptateur ou une rallonge avec ce minuteur ?

Il est déconseillé de brancher le minuteur sur une rallonge ou un adaptateur multiple, car cela pourrait provoquer une surcharge. Branchez-le directement sur une prise murale accessible.

Comment nettoyer le minuteur ?

Débranchez-le avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, de détergents ou de produits chimiques, car ils pourraient endommager le boîtier.

Ce minuteur est-il garanti ?

Consultez les conditions de garantie fournies par Goobay/Wentronic GmbH. En général, les défauts de fabrication sont couverts pendant la période légale de garantie.

MODE D'EMPLOI 55548 Goobay

1 Consignes de sécurité .... 14

1.1 En général.... 14
1.2 Niveaux d'alerte....15

2 Description et fonction 15

2.1 Produit.... 15
2.2 Contenu de la livraison....15
2.3 Eléments de commande et pièces.... 15
2.4 Spécifications 16

3 Utilisation prévue....16

4 Connexion 16
5 Réglages 17

5.1 Réglage de l'heure 17
5.2 Réglage de temps de commutation 17
5.3 Changer l'heure d'été 17

6 Maintenance, Entretien, Stockage et Transport.... 17

7 Avis de responsabilité....18
8 Instructions pour l'élimination .... 18
9 UE Déclaration de conformité.... 18

1 Consignes de sécurité

1.1 En général

• Lisez le mode d'emploi attentivement et complètement avant de l'utiliser.

Le mode d'emploi fait partie intégrante du produit et comprend d'im portantes informations pour une bonne installation et une bonne utilisation.

- Conservez soigneusement ce mode d'emploi.

Le mode d'emploi doit être disponible à des incertitudes et transfert du produit.

- Utilisez le produit, pièces et accessoires des produits uniquement en parfait état.

- Comparer les caractéristiques de tous les équipements à utiliser et pour assurer la compatibilité.

- En cas de questions, les défauts, les dommages mécaniques, des ingérences et d'autres problèmes, non récupérables par la documentation, contactez votre revendeur ou le producteur.

Notes pour la séparation des réseaux

Le produit n'a pas d'interrupteur d'alimentation et peut être utilisé que dans des points facilement accessibles en cas d'urgence et rapidement après l'utilisation de cette pour les supprimer.

- Sans surcharge de tension uniquement lorsque le bouchon est tiré.

- Tirez en cas d'urgence directement après utilisation et pendant les orages, branchez le boîtier de connecteur!

Surcharge

• Ne branchez pas dans une rangée.

- Ne jamais utiliser de fers à repasser, de radiateurs radiants ou d'appareils similaires qui présentent un risque d'incendie par le biais d'une minuterie.

Risque de choc électrique

- Ne pas ouvrir le boîtier.

- Ne modifiez pas produit et les accessoires.

- L'installation, le montage, la maintenance et les réparations moût être effectuées que par des spécialistes formés électriques.

- Pas court-circuiter des connexions et circuits.

Informations sur le groupe cible

Non destiné à des enfants. Le produit n'est pas un jouet !

- Emballage sécurisé, petites pièces et l'isolation contre l'utilisation accidentelle.

Exploitation et les conditions de stockage

• Dans l'état inséré ne tourne pas, plier ou de la souche par voie m é c a n i q u e .

- Attendez quelques minutes pour les grandes différences de température après le transport, pour prendre l'appareil en service.

- Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l'humidité et de la lumière directe du soleil, ainsi que microondes, des vibrations et de la pression mécanique.

1.2 Niveaux d'alerte

Mises en garde contre les dangers pouvant entraîner des blessures en cas de non respect.

Mises en garde contre les dangers pouvant entraî ner les dommages matériels en.

NOTE

2 Description et fonction

2.1 Produit

• Pour la commande simple et précise d'appareils électroniques
• minuteur analogique simple d'utilisation
  • actionne des appareils jusqu'à 48 x par jour par intervalles de 30 min

2.2 Contenu de la livraison

Art. Contenu du paquet
73289 1x	Minuteur analogique IP44, mode d'emploi
55547 2x	Minuteur analogique IP44, mode d'emploi
55548 3x	Minuteur analogique IP44, mode d'emploi

Tab.5: Contenu de la livraison

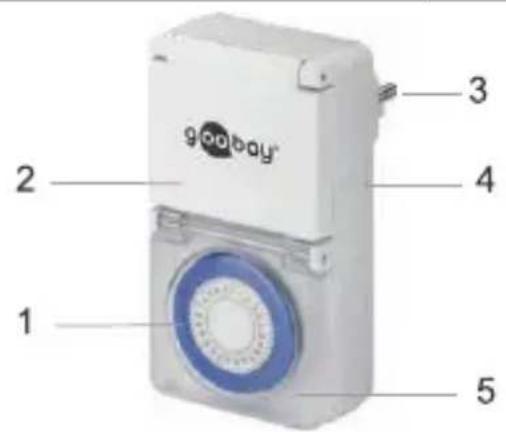

2.3 Eléments de commande et pièces

3 2 4 1 5

Fig.7: Eléments de commande et pièces

1 Roue de réglage
2 Capuchon de protection pour prise de sécurité
3 Fiche de sécurité
4 Logement
5 Capuchon de protection pour le réglage de la roue

2.4 Spécifications

Modèle 51276
Tension nominale (V~ @ 50 Hz) 230
Consommation d'énergie stand-by (W) < 1,0
Max. Puissance (W) Courant (A)	3500 16 (2)
Dimensions (mm) 118 x 82 x 62
Poids (g) 116
Protection des enfants	Obturateur
Min. intervalle de temps (minutes) 30
Température de fonctionnement (°C)	-10 ~ +40
Exactitude (minutes/jour) +/- 6
Classe de protection / niveau I / IP44

3 Utilisation prévue

Nous n'autorisons pas l'utilisation du dispositif d'une façon différente de celle décrite au chapitre „Description et Fonctions“ et „Consignes de sécurité“.

Ne pas respecter ces instructions de sécurité et points de règlement est susceptible de provoquer des accidents mortels, blessures et dommages à la personne et à ses biens.

IP44

Ce produit est protégé contre les éclaboussures et le contact par des corps étrangers ≥ ∅1 mm.

4 Connexion

Branchez l'interrupteurs horaires dans une prise de courant bien accessible.

5 Réglages

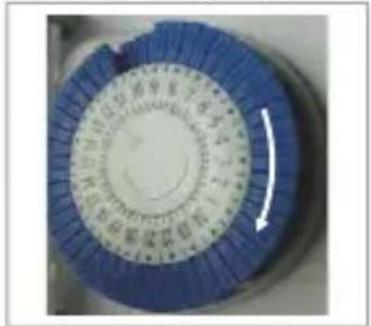

5.1 Réglage de l'heure

- Mettre en place la flèche montre le cadran dans le sens horaire à l'heure souhaitée. Le produit est livré avec un écran de 24 heures. L'étape la plus petite possible est réglé à 1/2 h (30 minutes).

Fig.8: Réglage de l'heure

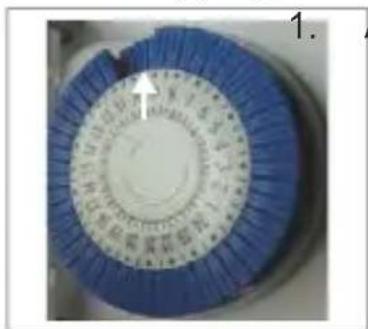

5.2 Réglage de temps de commutation

Appuyez sur la bascule souhaitée en vue de dessus dans le sens de la flèche vers l'a r r i è r e . 2. Assurez-vous que l'engagement correct bras oscillant. Vous entendrez un déclic. L'étape la plus petite possible est réglé à 1/2 h (30 minutes).

Fig.9: Réglage de temps de commutation

5.3 Changer l'heure d'été

L'heure d'été et d'hiver doit être réglé manuellement par l'utilisateur.

• S'il vous plaît se référer au chapitre 5.1.

6 Maintenance, Entretien, Stockage et Transport

Les produits sont sans entretien.

NOTE

Dommages matériels

• Utilisez uniquement un chiffon doux et sec pour le nettoyage.
- Ne pas utiliser de détergents et de produits chimiques.
- Conserver le produit hors de la portée des enfants et dans une ambiance sèche et protégé de la poussière lorsqu'il ne est pas en cours d'utilisation.
• Endroit frais et sec.
- Conserver et utiliser l'emballage d'origine pour le transport.

7 Avis de responsabilité

§ Nous nous réservons le droit des erreurs d'impression et des changements à produit, l'emballage ou de la documentation du produit.

- S'il vous plaît voir nos conditions de garantie. Ceux-ci sont maintenant disponibles dans leur forme actuelle, conformément aux coordonnées figurant.

8 Instructions pour l'élimination

Selon la directive européenne DEEE, la mise au rebut des appareils électriques et électroniques avec les déchets domestiques est strictement interdite. Leurs composants doivent être recyclés éliminés de façon séparée. Les composants toxiques et dangereux peuvent causer des dommages durables à la santé et à l'environnement s'ils ne sont pas éliminés correcte ment.

Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des appareils électriques et électroniques auprès du fabricant, du distributeur, ou des points publics de collecte à la fin de la durée de vie des dispositifs, et ce de façon gratuite. Les détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d'utilisation, ou sur l'emballage fait référence à ces termes. Avec ce genre de séparation des déchets, d'application et d'élimination des déchets d'appareils usagés, vous réalisez une part importante de la protection de l'environnement.

No DEEE : 82898622

9 UE Déclaration de conformité

CE

En utilisant le marquage CE, Goobay®, nom commercial déposé de Wentronic GmbH, déclare que l'appareil est conforme aux conditions et directives de base de la réglementation euro-

p é e n n e .
