BEDIENUNGSANLEITUNG 55548 Goobay
1 Sicherheitshinweise 2
1.1 Allgemeines 2
1.2 Warnstufen....3
2 Beschreibung und Funktion 3
2.1 Produkte....3
2.2 Lieferumfang....3
2.3 Bedienelemente und Teile....3
2.4 Technische Daten 4
3 Bestimmungsgemäßer Gebrauch....4
4 Anschluss 4
5 Einstellungen....5
5.1 Uhrzeit einstellen 5
5.2 Schaltzeiten einstellen 5
5.3 Betriebsmodus einstellen 5
5.4 Sommer- und Winterzeitwechsel 5
6 Wartung, Pflege, Lagerung und Transport......6
7 Haftungshinweis....6
8 Entsorgungshinweise....6
9 EU-Konformitätserklärung 6
1 Sicherheitshinweise
1.1 Allgemeines
- Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
- Benutzen Sie Produkt, Produkteile und Zubehör nur in einwandfreiem Zustand.
- Technische Daten aller zu verwendenden Geräte vergleichen, um Kompatibilität sicher zu stellen.
- Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleitdokumentation behebbaren Problemen, an Händler oder Hersteller wenden.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfernen zu können.
- Spannungsfrei nur bei gezogenem Stecker.
- Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Steckergehäuse ziehen!
Überlast
- Nicht hintereinander stecken.
- Bügeleisen, Heizstrahler und ähnliche Geräte von denen Brandgefahr ausgeht, niemals über Zeitschaltuhr betreiben.
Stromschlaggefahr
• Gehäuse nicht öffnen.
- Produkt und Zubehör nicht modifizieren.
- Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von ausgebildetem Elektro-Fachpersonal ausführen lassen.
- Anschlüsse und Schaltkreise nicht kurzschließen.
Zielgruppeninformationen
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
- Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeabsichtigte Benutzung.
Betriebs-und Lagerbedingungen
- Im eingesteckten Zustand nicht drehen, biegen oder anders mechanisch belasten.
- Bei großen Temperaturunterschieden nach dem Transport einige Minuten warten, bis Sie das Gerät in Betrieb nehmen.
• Extreme Belastungen wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechanischen Druck vermeiden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der itshinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Produkte
- Präzise und einfache Steuerung von elektronischen Geräten
- leicht zu bedienende, analoge Zeitschaltuhr
- schaltet Geräte bis zu 48x pro Tag im 30-Minutentakt an oder aus
2.2 Lieferumfang
| Art. Packungsinhalt | |
| 73289 1x | Analoge Zeitschaltuhr IP44, Betriebsanleitung |
| 55547 2x | Analoge Zeitschaltuhr IP44, Betriebsanleitung |
| 55548 3x | Analoge Zeitschaltuhr IP44, Betriebsanleitung |
Tab.1: Lieferumfang
2.3 Bedienelemente und Teile


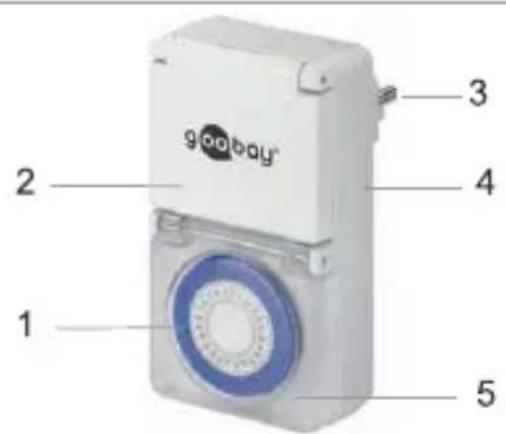

goobay® 1 2 3 4 5Fig.1: Bedienelemente und Teile
1 Einstellrad
2 Abdeckkappe der Schutzkontaktsteckdose
3 Schutzkontaktstecker
4 Gehäuse
5 Abdeckkappe des Einstellrades
2.4 Technische Daten
| Modell 73289 | |
| Nennspannung (V~ @ 50 Hz) 230 | |
| Standby-Leistungsaufnahme (W) < 1,0 | |
| Max. Leistung (W)Stromstärke (A) | 350016 (2) |
| Maße (mm) 118 x 82 x 62 | |
| Gewicht (g) 116 | |
| Kindersicherung | √; Shutter |
| Min. Zeitintervall (Minuten) 30 | |
| Betriebstemperatur (°C) -10 ~ +40 | |
| Genauigkeit (Minuten/Tag) +/- 6 | |
| Schutzklasse / Schutzart I / IP44 | |
Tab.2: Technische Daten
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den „Sicherheitshinweisen“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen.
IP44
Dieses Produkt ist gegen Spritzwasser und Berührung durch Fremdkörper ≥ ∅1 mm geschützt.
4 Anschluss
• Stecken Sie die Zeitschaltuhr in eine gut zugängliche Schutzkontakt-Steckdose.
5 Einstellungen
5.1 Uhrzeit einstellen

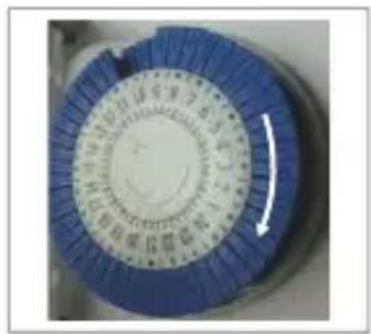

Fig.2: Uhrzeit einstellen
- Drehen Sie das Einstellrad im Uhrzeigersinn bis der Pfeil auf die gewünschte Uhrzeit zeigt.
Das Produkt wird mit 24 h-Anzeige geliefert.
Der kleinstmögliche Einstellintervall beträgt 1/30 Minuten).
5.2 Schaltzeiten einstellen

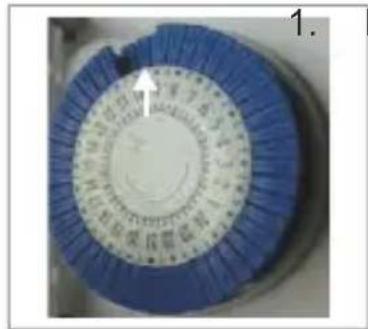

Fig.3: Schaltzeiten einstellen
Drücken Sie die gewünschten Kipphebel
bei Draufsicht in Pfeilrichtung nach hi 2. Stellen Sie das korrekte Einrasten der K i p p h e b e l s i
Es ertönt ein Klickgeräusch.
Der kleinstmögliche Einstellintervall beträgt 1/30 Minuten).
Innerhalb der eingestellten EIN-Schaltzeiten bei dauerhaft eingeschalteter Zeitschaltuhr leuchtet die Kontroll-LED.
5.3 Sommer- und Winterzeitwechsel
Die Sommer- und Winterzeit muss manuell vom Benutzer eingestellt werden.
- Beachten Sie hierzu Kapitel 5.1.
6 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
ACHTUNG
Sachschäden
Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
- Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
7§
Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdokumentation behalten wir uns vor. - Beachten Sie unsere Garantiebedingungen. Diese können Sie in aktueller Form unter den genannten Kontaktdaten anfragen.
8
Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung der Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung und/oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
9
EU-Konformitätserklärung
CE
Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt.
