KÄYTTÖOHJE 55548 Goobay

1 Turvallisuusohjeet 62

1.1 Yleistä 62
1.2 Varoitustasot....63

2 Kuvaus ja toiminta....63

2.1 Tuote 63
2.2 Toimituksen sisältö 63
2.3 Tuotteen osat....63
2.4 Tekniset tiedot....64

3 Määräystenmukainen käyttö....64
4 Liitäntä 64
5 Asetukset....65

5.1 Kellonajan asetus 65
5.2 Kytkentäaikojen asetus....65
5.3 Kesä- ja talviajan vaihto 65

Huolto, kunnossapito, varastointi ja kuljetus 65

Vastuuhuomautus 66
Hävittämisohjeet 66
EU-vaatimuksenmukaisuusvakuutus....66

1 Turvallisuusohjeet

1.1 Yleistä

• Lue käyttöohje kokonaan ja huolellisesti ennen käyttöä. Käyttöohje on osa tuotetta ja sisältää tärkeitä ohjeita oikeasta käytöstä.

• Säilytä käyttöohje. Käyttöohjeen tulee olla käytettävissä epäselvissä tilanteissa sekä luovutettaessa tuote eteenpäin.

• Käytä tuotetta, tuotteen osia ja tarvikkeita vain, kun ne ovat moitteettomassa kunnossa.

• Vertaile kaikkien käytettävien laitteiden teknisiä tietoja ja var mista niiden yhteensopivuus.
• Jos sinulla on kysyttävää tai jos tuotteessa on vikoja tai mekaanisia vaurioita tai jos ilmenee muita ongelmia, joita et pysty ratkaisemaan mukana olevien dokumenttien avulla, ota yhteyttä jälleenmyyjään tai valmistajaan.

Ohjeita verkosta irrottamiseen

Tuotteessa ei ole verkkokytkintä, ja sitä saa käyttää vain pistorasi-oissa, joihin pääsee helposti käsiksi. Näin se voidaan hätätapauk-sessa tai käytön jälkeen irrottaa nopeasti verkosta.

• Tuote on jännitteetön vain, kun pistoke on irrotettu.
• Hätätapauksessa, käytön jälkeen ja ukonilmalla irrota verkkopistoke suoraan pistokekotelosta!

Ylikuormitus

• Älä kytke peräkkäin.
• Älä milloinkaan käytä silitysrautoja, infrapunalämmittimiä ja vastaavia tulipalovaaran aiheuttavia laitteita kellokytkimen kautta.

Sähköiskun vaara

• Älä avaa koteloa.
• Tuotetta tai tarvikkeita ei saa muokata.
• Anna asennus-, purku-, huolto- ja korjaustyöt vain koulutettujen sähköalan ammattilaisten tehtäviksi.
• Älä oikosulje liitäntöjä ja kytkentäpiirejä.

Kohderyhmätiedot

Ei sovellu lapsille. Tuote ei ole leikkikalu!

- Suojaa pakkaus, pienosat ja eristemateriaali tahattomalta käytöltä.

Käyttö- ja varastointiolosuhteet

• Paikalleen työnnettynä ei saa kiertää, taivuttaa tai muulla tavoin kuormittaa mekaanisesti.
• Jos lämpötilaerot ovat suuret, odota kuljetuksen jälkeen muuta ma minuutti ennen laitteen käyttöönottoa.

- Vältettävä äärimmäistä kuormitusta, kuten kuumuutta ja kylmyyttä, märkyyttä ja suoraa auringonsäteilyä, mikroaaltoja sekä värähtelyä ja mekaanista puristusta.

1.2 Varoitustasot

Varoitus vaaroista, jotka voivat johtaa vammoihin, jos turva llisuusohjeita ei noudateta.

vaaroista, jotka voivat johtaa esinevahinkoihin, jos ohjeita ei noudateta.

2 Kuvaus ja toiminta

2.1 Tuote

• Elektroniikkalaitteiden tarkkaan ja yksinkertaiseen ohjaukseen
• helppokäyttöinen analoginen kellokytkin
• kytkee laitteet päälle ja pois jopa 48 kertaa päivässä 30 minuutin välein

2.2 Toimituksen sisältö

Art. Packungsinhalt
73289 1x	Analoginen ajastin IP44, käyttöohjeiden
55547 2x	Analoginen ajastin IP44, käyttöohjeiden
55548 3x	Analoginen ajastin IP44, käyttöohjeiden

Tab.21: Toimituksen sisältö

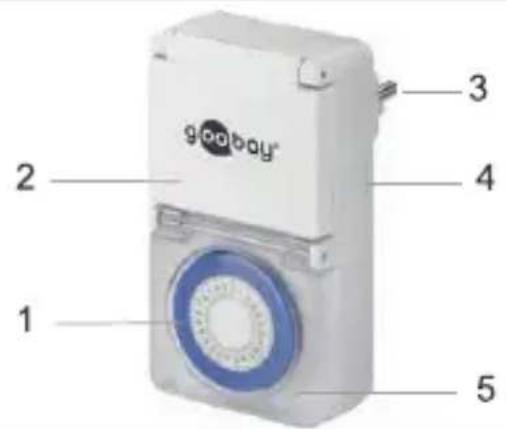

2.3 Tuotteen osat

goo bay® 1 2 3 4 5

Fig.31: Tuotteen osat

1 Valintakiekko
2 Suojakosketinpistorasian suojus
3 Suojakosketinpistoke
4 Kotelo
5 Valintakiekon suojus

2.4 Tekniset tiedot

Malli 73289
Nimellisjännite (V~ @ 50 Hz) 230
Valmiustilan ottoteho (W) < 1,0
Maks. teho (W) Nykyinen (A)	3500 16 (2)
Mitat (mm) 118 x 82 x 62
Paino (g) 116
Lapsisujoja	Sulkeutuva kosketin
Pienin aikaväli (minuutit) 30
Käyttölämpötila (°C) -10 ~ +40
Tarkkuus (minuutit/ päivä) +/- 6
Suojausluokitus / Kotelointiluokka I /	IP44

Tab.22: Tekniset tiedot

3 Määräystenmukainen käyttö

Muu kuin luvuissa "Kuvaus ja toiminta" tai "Turvallisuusohjeet" kuvattu käyttö ei ole sallittu.

Näiden määräysten ja turvallisuusohjeiden noudattamatta jättämisestä ja laiminlyönnistä voi seurata vakavia onnettomu- uksia, henkilö- tai esinevahinkoja.

IP44

Tämä tuote on suojattu roiskevedeltä ja vierasesineiden ≥ ∅ 1 mm kosketukselta.

4 Liitäntä

- Aseta ajastin helposti käsiksi päästävään suojakosketinpisto rasiaan.

5 Asetukset

5.1 Kellonajan asetus

- Kierrä valintakiekkoa myötäpäivään, kunnes nuoli osoittaa haluttua kellonaikaa.

Tuotteessa on 24 tunnin näyttö.

Pienin mahdollinen asetusväli on 1/2 h

( 3 0 m i n u u t t i a

5.2 Kytkentäaikojen asetus

1. Paina halutut kytkentäpainikkeet päältä katsottuna nuolen suunnassa taaksepäin.
2. Varmista, että kytkentäpainikkeet lukittuvat kunnolla, jolloin kuuluu napsahdus.

Pienin mahdollinen asetusväli on 1/2 h (30 minuuttia).

5.3 Kesä- ja talviajan vaihto

Käyttäjän on asetettava kesä- ja talviaika käsin.

• Katso ohjeet kappaleesta 5.1.

6 Huolto, kunnossapito, varastointi ja kuljetus

Tuotteet eivät vaadi huoltoa.

NOTERA

Esinevahingot

- Käytä puhdistamiseen vain kuivaa ja pehmeää liinaa.

- Älä käytä pesuaineita tai kemikaaleja.

• Varastoi viileässä ja kuivassa.
- Jos tuote on pitkään käyttämättä, säilytä sitä lasten ulottu mattomissa sekä kuivassa ja pölyltä suojatussa ympäri stössä.
- Säilytä alkuperäinen pakkaus ja käytä sitä kuljetusta varten.

7 Vastuuhuomautus

§ Pidätämme oikeuden painovirheisiin ja tuotteen, pakkauksen tai tuotetta koskevien asiakirjojen muutoksiin.

- Ota huomioon takuuehtomme. Voit pyytää ne ajantasaises sa muodossa mainittujen yhteystietojen kautta.

8 Hävittämisohjeet

WEEE-direktiivin mukaan sähkö- ja elektroniikkalaitteita ei saa hävittää kotita lousjätteen mukana. Elektroniset osat on ero teltava kierrätystä tai hävitystä varten, koska niiden myrkyllisillä ja vaarallisilla osilla voi olla pysyviä vahingollisia vaikutuksia ympäristölle, jos niitä ei hävitetä oikein.

Sähkö- ja elektroniikkalaitelain (ElektroG) mukaan, sinä olet kuluttajana vastuussa sähkö- ja elektroniikkalaitteen palauttami sesta veloituksetta sen käyttöiän lopussa valmistajalla, ostopaikkaan tai erityiseen kierrätyspisteseen. Hävittämisen yksityiskohdista on säädetty eri alueilla asianmukaisissa laeissa. Symboli tuotteessa, käyttöoppaassa ja/tai pakkauksessa viittaa näihin lakeihin. Tällainen elektroniikkajätteen erottelu, kierrätys ja hävittäminen auttaa merkittävästi ympäristömme suojelussa.

WEEE-numero: 82898622

9 EU-vaatimuksenmukaisuusvakuutus

CE-merkintä, Goobay®, Wentronic GmbH:n rekisteröity tuotem erkki, ilmoittaa, että tuote on EU:n perusvaatimusten ja ohjeiden mukainen.
