Produkttyp	Analog timer med IP44-skydd
Modell	Goobay 55548 (förpackning om 3)
Mått (L x B x H)	118 x 82 x 62 mm (per timer)
Vikt	116 g (per timer)
Märkspänning	230 V ~ 50 Hz
Max. effekt (resistiv)	3500 W
Max. märkström	16 A (2 A induktiv)
Standby-förbrukning	< 1,0 W
IP-klass	IP44 (skyddad mot stänk)
Skyddsklass	I (jordad)
Barnsäkerhet	Säkerhetsspärr
Min. programmeringsintervall	30 minuter
Max. omkopplingscykler per dag	48 (24 ON/AV perioder)
Noggrannhet	± 6 minuter per dag
Driftstemperatur	-10 °C till +40 °C
Display	24-timmars urtavla
Huvudfunktioner	Manuell programmering med omkopplare, tidsinställning, på/av-omkoppling
Underhåll och rengöring	Endast mjuk, torr trasa, inga kemikalier
Säkerhetsanvisningar	Öppna inte höljet, modifiera inte, installation av fackman
Leveransinnehåll	3 analoga timers IP44, 3 bruksanvisningar

Vanliga frågor - 55548 Goobay

Hur ställer jag in tiden på Goobay 55548 timern?

Vrid inställningsratten medurs tills urtavlans pil visar önskad tid. Urtavlan visar 24 timmar med ett minsta intervall på 30 minuter.

Hur programmerar jag omkopplingsintervall?

För varje 30-minutersintervall, tryck ner motsvarande omkopplare bakåt tills ett klick hörs. Nedtryckta omkopplare indikerar att enheten är på (ON) under den perioden.

Vilken maximal effekt tål denna timer?

Den maximalt tillåtna effekten är 3500 W för resistiva laster (t.ex. värme). För induktiva laster (t.ex. motorer) är maxströmmen 2 A.

Kan jag använda denna timer utomhus?

Ja, tack vare IP44-klassningen är timern skyddad mot stänk. Undvik dock direkt exponering för regn eller överdriven fukt.

Är timern kompatibel med LED-lampor?

Timern kan styra LED-lampor om deras totala effekt inte överstiger den maximalt tillåtna belastningen och de inte genererar höga inkopplingsströmmar. Kontrollera kompatibiliteten med din installation.

Hur ställer jag om till sommar- eller vintertid?

Tidsomställningen måste göras manuellt. Se tidsinställningen (fråga 1) för att flytta urtavlan framåt eller bakåt en timme.

Vad gör jag om timern inte fungerar längre?

Kontrollera först att strömuttaget är korrekt anslutet och att säkringen inte har löst ut. Se till att omkopplarna är ordentligt nedtryckta. Om problemet kvarstår, kontakta din återförsäljare.

Kan jag använda en adapter eller förlängningssladd med denna timer?

Det rekommenderas inte att ansluta timern till en förlängningssladd eller grenadapter, eftersom det kan orsaka överbelastning. Anslut den direkt till ett tillgängligt vägguttag.

Hur rengör jag timern?

Koppla ur den före rengöring. Använd en mjuk, torr trasa. Använd aldrig lösningsmedel, rengöringsmedel eller kemikalier, eftersom de kan skada höljet.

Har denna timer garanti?

Se garantivillkoren från Goobay/Wentronic GmbH. I allmänhet täcks tillverkningsfel under den lagstadgade garantiperioden.

BRUKSANVISNING 55548 Goobay

2 Beskrivning och funktion....45

2.1 Produkt....45
2.2 Leveransomfång 45
2.3 Produktdelar 45
2.4 Tekniska specifikationer 46

3 Avsedd användning....46

4 Anslutning....46
5 Inställningar....47

5.1 Ställa in klockslag....47
5.2 Ställa in inkopplingstider 47
5.3 Växla mellan sommar- och vintertid 47

6 Underhåll, vård, lagring och transport....47

7 Ansvar 48
8 Avfallshantering....48
9 EU-försäkran om överensstämmelse 48

- Läs igenom bruksanvisningen noggrant och i sin helhet innan du använder produkten.

Bruksanvisningen är en del av produkten och innehåller viktiga anvisningar om korrekt användning.

- Spara bruksanvisningen.

Bruksanvisningen måste konsulteras om du är osäker på något och medfölja om produkten byter ägare.

- Använd bara produkten, produktdelar och tillbehör om de är i felfritt skick.

- Jämför tekniska data för alla produkter som ska användas och säkerställ att de är kompatibla.

- Kontakta återförsäljaren eller tillverkaren vid frågor, defekter, mekaniska skador, störningar eller andra problem som inte kan lösas med hjälp av de medföljande anvisningarna.

Anvisningar för avstängning

Produkten har ingen nätströmbrytare och får bara anslutas till lättgängliga uttag, så att kontakten snabbt kan dras ut vid en nödsituation och efter användning.

- Produkten är bara spänningsfri när kontakten inte är ansluten.

- Vid nödfall, efter användning och vid åskväder ska du dra ur kontakten!

Överbelastning

• Får inte seriekopplas.

- Strykjärn, infravärme och liknande produkter, som kan utgöra en brandrisk, får aldrig användas tillsammans med en timer.

Risk för elstötar

- Öppna inte kåpan.

- Produkten och dess tillbehör får inte modifieras.

• Installations-, demonterings-, underhålls- och reparationsarbeten får endast utföras av behörig elektriker.

- Kortslut inte anslutningar och kopplingskretsar.

Målgruppsinformation

Inte avsedd för barn. Produkten är ingen leksak!

- Se till att förpackning, smådelar och isoleringsmaterial inte används på annat sätt än avsett.

Användnings- och förvaringsförhållanden

- Produkten får inte vridas, böjas eller utsättas för annan mekanisk belastning när den är ansluten.

- Vid stora temperaturskillnader efter transport ska du vänta några minuter innan du tar enheten i drift.

- Undvik extrema belastningar som hetta och kyla, fukt och direkt solljus, mikrovågor samt vibrationer och mekaniskt tryck.

1.2 Varningssteg

för faror som om säkerhetsanvisningarna inte beaktas kan leda till skador.

för faror som om anvisningarna inte beaktas kan leda till sakskador.

2 Beskrivning och funktion

2.1 Produkt

• Exakt och enkel styrning av elektroniska produkter
• lättanvänd, analog timer
• stänger av eller slår på produkter upp till 48 gånger per dygn i 30-minuterstakt

2.2 Leveransomfång

Art. Packungsinhalt
73289 1x	Analog timer IP44, bruksanvisning
55547 2x	Analog timer IP44, bruksanvisning
55548 3x	Analog timer IP44, bruksanvisning

Tab.15: Leveransomfång

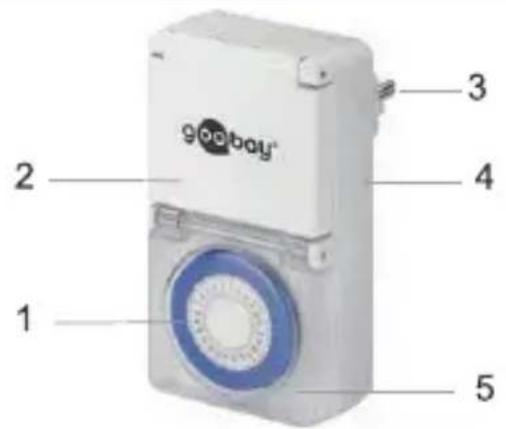

2.3 Produktdelar

Fig.22: Produktdelar

1 Inställningsvred
2 Lock till jordat uttag
3 Jordad kontakt
4 Hölje
5 Lock till inställningsvred

2.4 Tekniska specifikationer

Modell 73289
Nominell spänning (V~ @ 50 Hz) 230
Ineffekt, stand-by-läge (W) < 1,0
Max. Effekt (W) Strömstyrka (A)	3500 16 (2)
Mått (mm) 118 x 82 x 62
Vikt (g) 116
Barnsäkring	Brytare
Min. tidsintervall (minuter) 30
Temperatur för användning (°C) -10	~ +40
Noggrannhet (minuter/dag) +/- 6
Skyddsklass / Kapslingsklassning I / IP44

Tab.16: Tekniska specifikationer

3 Avsedd användning

Produkten får inte användas på annat sätt än som beskrivs i kapitlet "Beskrivning och funktion" eller "Säkerhetsanvisningar". Under låtenhet att följa dessa bestämmelser och säkerhetsan visnin garna kan leda till svåra olyckor och/eller person- och sakskador.

IP44 Denna produkt är skyddad mot vatten och beröring av främman-de element ≥ ∅ 1 mm.

4 Anslutning

- Placera timern i ett lättåtkomligt, jordat uttag.

5 Inställningar

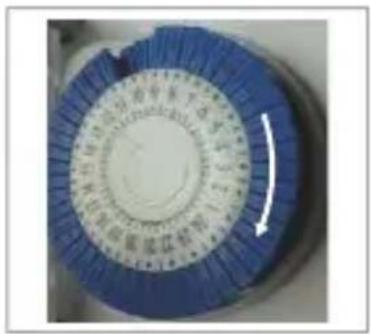

5.1 Ställa in klockslag

Fig.23: Ställa in klockslag

- Vrid inställningsvredet medsols tills pilen pekar på önskat klockslag.

Produkten har 24 h-indikering.

Minsta möjliga inställningsintervall är en halvtimme (30 minuten).

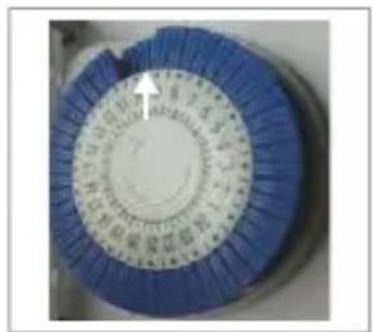

5.2 Ställa in inkopplingstider

1. Tryck tapparna nedåt i pilens riktning.
2. När de har tryckts ner ordentligt hörs ett klick.
   Minsta möjliga inställningsintervall är en halvtimme (30 minuter)

5.3 Växla mellan sommar- och vintertid

Sommar- och vintertid måste ställas in manuellt av användaren.

• Se kapitel 5.1.

6 Underhåll, vård, lagring och transport

Produkten är underhållsfri.

NOTERA

Sakskador

• Använd endast en torr och mjuk trasa vid rengöring.
  • Använd inte rengöringsmedel eller kemikalier.
• Lagra produkten på en torr och sval plats.
• Om produkten inte ska användas under en längre tid ska den förvaras utom räckhåll för barn på en torr och dammfri p lats.
• Spara originalförpackningen och använd den om produkten ska transporteras.

7 Ansvar

Vi förbehåller oss för tryckfel och ändringar av produkten, förpackningen och produktdokumentationen.

- Se våra garantivillkor. Använd nedanstående kontaktuppgifter för att begära att få den aktuella versionen.

8 Avfallshantering

Enligt EU:s WEEE-direktiv får inte elektrisk och elektronisk utrustning inte kasseras i hushållsavfallet. Dess komponenter ska återvinnas och kasseras åtskiljda från varandra. Annars kan förorenande och farliga ämnen förorena miljön.

Du som konsument är förpliktigad enligt lag att lämna elektriska eller elektroniska apparater till insamlingsplatser eller till återförsäljaren vid slutet av apparatens livstid. Detaljer regleras i nationella lagar. Symbolerna på produkten, i bruksanvisningen eller på förpackningen hänvisar till dessa villkor. Med denna avfallsseparering, tillämpning och avfallshantering bidrar du till att förbättra miljön.

WEEE-nr: 82898622

9 EU-försäkran om överensstämmelse

Genom att använda CEmärknin-gen deklarerar Goobay®, ett registerat varumärke för Wentronic GmbH, att enheten uppfyller de grundläggande kraven och riktlinjerna enligt Europeiska bestämmelser.
