Typ výrobku	Analogový časovač s ochranou IP44
Model	Goobay 55548 (sada 3 ks)
Rozměry (D x Š x V)	118 x 82 x 62 mm (na časovač)
Hmotnost	116 g (na časovač)
Jmenovité napětí	230 V ~ 50 Hz
Max. výkon (odporový)	3500 W
Max. jmenovitý proud	16 A (2 A indukční)
Spotřeba v pohotovostním režimu	< 1,0 W
Stupeň krytí	IP44 (chráněno proti stříkající vodě)
Třída ochrany	I (uzemnění)
Dětská ochrana	Bezpečnostní clona
Min. interval programování	30 minut
Max. počet spínacích cyklů za den	48 (24 period ZAP/VYP)
Přesnost	± 6 minut za den
Provozní teplota	-10 °C až +40 °C
Ciferník	24hodinový ciferník
Hlavní funkce	Ruční programování páčkami, nastavení času, spínání zapnuto/vypnuto
Údržba a čištění	Pouze měkkým suchým hadříkem, bez chemických prostředků
Bezpečnostní pokyny	Neotevírejte pouzdro, neupravujte, instalaci provádí odborník
Obsah balení	3 analogové časovače IP44, 3 návody k použití

Často kladené otázky - 55548 Goobay

Jak nastavit čas na časovači Goobay 55548?

Otáčejte nastavovacím kolečkem ve směru hodinových ručiček, dokud šipka na ciferníku neukáže požadovaný čas. Ciferník zobrazuje 24 hodin s minimálním krokem 30 minut.

Jak naprogramovat spínací intervaly?

Pro každý 30minutový interval stiskněte odpovídající páčku směrem dozadu, dokud neuslyšíte cvaknutí. Stisknuté páčky znamenají, že zařízení je v tomto intervalu v provozu (ZAP).

Jaký je maximální výkon, který tento časovač zvládne?

Maximální povolený výkon pro odporové zátěže (např. topení) je 3500 W. Pro indukční zátěže (např. motory) je maximální proud 2 A.

Mohu tento časovač používat venku?

Ano, díky stupni krytí IP44 je časovač chráněn proti stříkající vodě. Vyhněte se však přímému vystavení dešti nebo nadměrné vlhkosti.

Je časovač kompatibilní s LED žárovkami?

Časovač může ovládat LED žárovky, pokud jejich celkový výkon nepřekračuje maximální povolenou zátěž a pokud nevytvářejí vysoký náběhový proud. Zkontrolujte kompatibilitu s vaší instalací.

Jak změnit letní nebo zimní čas?

Změna času musí být provedena ručně. Pro posunutí ciferníku o hodinu dopředu nebo dozadu se řiďte nastavením času (otázka 1).

Co dělat, když časovač přestane fungovat?

Nejprve zkontrolujte, zda je napájecí zástrčka správně zapojena a zda nedošlo k vyhození jističe. Ujistěte se, že páčky jsou řádně zapnuté. Pokud problém přetrvává, kontaktujte svého prodejce.

Mohu s tímto časovačem použít adaptér nebo prodlužovací kabel?

Nedoporučuje se zapojovat časovač do prodlužovacího kabelu nebo vícezásuvkového adaptéru, protože by mohlo dojít k přetížení. Zapojte jej přímo do přístupné nástěnné zásuvky.

Jak čistit časovač?

Před čištěním jej odpojte. Použijte měkký suchý hadřík. Nikdy nepoužívejte rozpouštědla, čisticí prostředky nebo chemikálie, mohly by poškodit pouzdro.

Je tento časovač v záruce?

Prohlédněte si záruční podmínky poskytnuté společností Goobay/Wentronic GmbH. Obecně jsou výrobní vady kryty po zákonnou záruční dobu.

NÁVOD K OBSLUZE 55548 Goobay

1 Bezpečnostní pokyny....56

1.1 Všeobecně 56
1.2 Stupně varování....56

2 Popis a funkce....57

2.1 Produkt....57
2.2 Rozsah dodávky 57
2.3 Díly produktu....57
2.4 Technická data....58

3 Použití dle určení 58
4 Připojení 58
5 Nastavení 59

5.1 Nastavení času 59
5.2 Nastavení spínacích dob....59
5.3 Změna na letní a zimní čas 59

6 Údržba, péče, skladování a přeprava....59
7 Informace k ručení 60
8 Pokyny k likvidaci....60
9 Prohlášení o shodě s předpisy EU 60

1 Bezpečnostní pokyny

1.1 Všeobecně

• Před použitím si pečlivě přečtěte kompletní návod k použití. Návod k použití je součástí produktu a obsahuje důležité pokyny pro správné použití.
• Návod k použití uschovejte. Návod k použití musí být k dispozici při pochybnostech a dalším předání produktu.

- Používejte pouze produkt, díly produktu a příslušenství v bezvadném stavu.

• Porovnejte technická data všech používaných přístrojů a zajistěte kompatibilitu.
• V případě dotazů, závad, mechanických poškození, poruch a jiných problémů, které nelze vyřešit s pomocí průvodní dokumentace, se obrat’te na prodejce nebo výrobce.

Pokyny pro odpojení od sítě pro příslušný produkt

Produkt nemá síťový vypínač a smí se používat jen u dobre přístupných zásuvek, aby bylo možné jej v nouzové situaci a po použití rychle vytáhnout ze zásuvky.

• Bez napětí je jen po vytažení zástrčky.
  • V nouzové situaci, po použití a při bouřce vytáhněte síťovou zástrčku ze zásuvky přímo za pouzdro zástrčky!

Přetížení

• Nezapojujte je za sebou.
• Žehličky, tepelné záříče a podobné přístroje, které jsou zdrojem nebezpečí, nikdy neprovozujte se spínacími hodinami.

Nebezpečí úrazu elektrickým proudem

• Pouzdro neotvírejte.
• Neprovádějte žádné změny na produktu a příslušenství.
• Instalační, demontážní, servisní a opravářské práce nechte provést jen kvalifikovaným odborným elektrikářem.
• Nezkratujte přípojky a elektrické obvody.

Informace pro cílové skupiny

Nevhodné pro děti. Tento výrobek není hračka!

- Zajistěte obal, drobné díly a izolační materiál proti neúmyslné mu použití.

Provozní a skladovací podmínky

• V zapojeném stavu produkt neotáčejte, neohýbejte ani nevystavujte jinému mechanickému zatížení.
- Při velkých teplotních rozdílech po přepravě počkejte několik minut, než uvedete přístroj do provozu.
- Zamezte extrémním zatížením, jako je horko a chlad, mokro a přímé sluneční záření, mikrovlny a vibrace a mechanický tlak.

1.2 Stupně varování

Varování před riziky, která při nedodržení bezpečnostních pokynů mohou bezprostředně vést k usmrcení nebo k

t ě ž k ý m z r a n ě n ím

OZNÁMENÍ

varování před riziky, která při nedodržení bezpečnostních pokynů mohou vést ke zraněním.

2 Popis a funkce

2.1 Produkt

• Přesné a snadné ovládání elektronických přístrojů
• snadno ovladatelné analogové spínací hodiny
• zapínají nebo vypínají přístroje až 96× za den v 15minutovém taktu

2.2 Rozsah dodávky

Art. Packungsinhalt
73289 1x	Analogové spínací hodiny IP44, návod k použití
55547 2x	Analogové spínací hodiny IP44, návod k použití
55548 3x	Analogové spínací hodiny IP44, návod k použití

Tab.19: Rozsah dodávky

2.3 Díly produktu

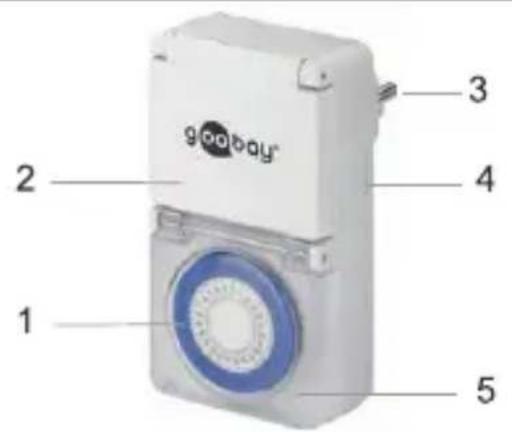

Fig.28: Díly produktu

1 Nastavovací kolečko
2 Krytka zásuvky s ochranným kontaktem
3 Zástrčka s ochranným kontaktem
4 Kryt
5 Krytka nastavovacího kolečka

2.4 Technická data

Model 73289
Jmenovité napětí (V~ @ 50 Hz) 230
Příkon v režimu Standby (W) < 1,0
Max. výkon (W)Aktuální (A)	350016 (2)
Rozměry (mm) 118 x 82 x 62
Hmotnost (g) 116
Dětská pojistka	Spoušt'
Min. časový interval (minuty) 30
Provozní teplota (°C) -10 ~ +40
Přesnost (minuty/den) +/- 6
Třída ochrany / Stupeň krytí I / IP44

Tab.20: Technická data

3 Použití dle určení

Jiné použití než použití popsané v kapitole „Popis a funkce“ nebo v „Bezpečnostních pokynech“ není dovoleno. Nerespektování a nedodržení těchto ustanovení a bezpečnostních pokynů může vést k těžkým úrazům, újmám na zdraví osob a věcným škodám.

IP44 Tento produkt je chráněn proti stříkající vodě, dotyku a vniknutí cizích těles ≥ ∅ 1 mm.

4 Připojení

- Spínací hodiny zapojte do dobře přístupné zásuvky s ochranným kontaktem.

5 Nastavení 5.1 Nastavení času

Fig.29: Nastavení času

- Otáčejte nastavovacím kolečkem ve směru ručiček, dokud šipka neukazuje na požadov a n y č a s. Výrobek se dodává se zobrazením 24 hodin. Nejmenší možný interval nastavení je 1/2 h (30 minut).

5.2 Nastavení spínacích dob

Fig.30: Nastavení spínacích dob

1. Stiskněte požadovaný stavěcí dílek při pohledu ve směru šipky dozadu.
2. Zajistěte správné zaskočení stavěcího dílku. Ozve se cvaknutí. Nejmenší možný interval nastavení je 1/2 h (30 minut).

5.3 Změna na letní a zimní čas

Letní a zimní čas musíte nastavit ručně.

• Postupujte prítom podle kapitoly 5.1.

6 Údržba, péče, skladování a přeprava

Produkty jsou bezúdržbové.

OZNÁMENÍ

Věcné škody

- Používejte k čištění jen suchý a měkký hadřík.

• Nepoužívejte čisticí prostředky a chemikálie.

- Skladujte v chladu a suchu.

- Skladujte produkt při delším nepoužívání na místě nepřístupném pro děti a v suchém prostředí chráněném

předprachem

- Uschovejte originální obal a použijte jej pro přepravu.

7 Informace k ručení

§ Vyhrazujeme si právo na tiskové chyby a změny produktu, obalu nebo produktové dokumentace.

- Respektujte naše záruční podmínky. Můžete si je vyžádat v aktuální podobě pod uvedenými kontaktními údaji.

8 Pokyny k likvidaci

Elektrické a elektronické přístroje nesmí být na základě evropské směrnice WEEE (OEEZ) likvidovány společně s ko munálním odpadem. Jednotlivé součásti musí být likvidovány nebo recyklovány odděleně, protože toxické a nebezpečné složky mohou při nesprávném odstranění způsobit trvalé poško zení zdraví a životního prostředí.

Jako spotřebitel jste povinni podle zákona o odpadech vrátit elektrické a elektronické přístroje na konci jejich životnosti výrobci, prodejci nebo bezplatně veřejnému sběrnému místu. Podrobnosti jsou upraveny příslušným zákonem státu. Symbol na výrobku, návodu k obsluze a/nebo balení poukazuje na tato ustanovení. Díky správnému třídění, recyklaci a likvidaci starých zařízení významně přispíváte k ochraně životního

p r o s t ř e d í .

9 Prohlášení o shodě s předpisy EU

Se symbolem CE Goobay®, registrovaná ochranná známka spo lečnosti Wentronic GmbH zaručuje, že tento produkt odpovídá základním evropskými standardům a směrnicím.
