55548 - Διακόπτης Goobay - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Αναλογικό χρονόμετρο με προστασία IP44
Μοντέλο	Goobay 55548 (συσκευασία των 3)
Διαστάσεις (Μ x Π x Υ)	118 x 82 x 62 mm (ανά χρονόμετρο)
Βάρος	116 g (ανά χρονόμετρο)
Ονομαστική τάση	230 V ~ 50 Hz
Μέγ. ισχύς (ωμική)	3500 W
Μέγ. ονομαστικό ρεύμα	16 A (2 A επαγωγικό)
Κατανάλωση σε αναμονή	< 1,0 W
Βαθμός προστασίας	IP44 (προστασία από πιτσιλιές)
Κλάση προστασίας	I (γείωση)
Προστασία παιδιών	Ασφαλιστικό κάλυμμα
Ελάχ. διάστημα προγραμματισμού	30 λεπτά
Μέγ. κύκλοι μεταγωγής ανά ημέρα	48 (24 περίοδοι ON/OFF)
Ακρίβεια	± 6 λεπτά ανά ημέρα
Θερμοκρασία λειτουργίας	-10 °C έως +40 °C
Οθόνη	24ωρη κλίμακα
Κύριες λειτουργίες	Χειροκίνητος προγραμματισμός με διακόπτη, ρύθμιση ώρας, λειτουργία on/off
Συντήρηση και καθαρισμός	Μόνο μαλακό και στεγνό πανί, χωρίς χημικά
Οδηγίες ασφαλείας	Μην ανοίγετε το περίβλημα, μην τροποποιείτε, εγκατάσταση από ειδικό
Περιεχόμενα συσκευασίας	3 αναλογικά χρονόμετρα IP44, 3 εγχειρίδια χρήσης

Συχνές ερωτήσεις - 55548 Goobay

Πώς ρυθμίζω την ώρα στο χρονόμετρο Goobay 55548;

Γυρίστε τον τροχό ρύθμισης δεξιόστροφα έως ότου το βέλος της κλίμακας δείξει την επιθυμητή ώρα. Η κλίμακα είναι 24ωρη, με ελάχιστο βήμα 30 λεπτών.

Πώς προγραμματίζω τα χρονικά διαστήματα λειτουργίας;

Για κάθε διάστημα 30 λεπτών, πιέστε τον αντίστοιχο διακόπτη προς τα πίσω μέχρι να ακούσετε ένα κλικ. Οι πιεσμένοι διακόπτες υποδεικνύουν ότι η συσκευή λειτουργεί (ON) κατά τη διάρκεια αυτής της περιόδου.

Ποια είναι η μέγιστη ισχύς που μπορεί να αντέξει αυτό το χρονόμετρο;

Η μέγιστη επιτρεπόμενη ισχύς είναι 3500 W για ωμικά φορτία (π.χ. θέρμανση). Για επαγωγικά φορτία (π.χ. κινητήρες), το μέγιστο ρεύμα είναι 2 A.

Μπορώ να χρησιμοποιήσω αυτό το χρονόμετρο σε εξωτερικό χώρο;

Ναι, χάρη στον βαθμό προστασίας IP44, το χρονόμετρο προστατεύεται από πιτσιλιές. Ωστόσο, αποφύγετε την άμεση έκθεση σε βροχή ή υπερβολική υγρασία.

Είναι συμβατό το χρονόμετρο με λαμπτήρες LED;

Το χρονόμετρο μπορεί να ελέγξει λαμπτήρες LED αν η συνολική τους ισχύς δεν υπερβαίνει το μέγιστο επιτρεπόμενο φορτίο και αν δεν προκαλούν υψηλό ρεύμα εκκίνησης. Ελέγξτε τη συμβατότητα με την εγκατάστασή σας.

Πώς αλλάζω τη θερινή ή χειμερινή ώρα;

Η αλλαγή ώρας πρέπει να γίνει χειροκίνητα. Ανατρέξτε στη ρύθμιση ώρας (ερώτηση 1) για να προχωρήσετε ή να καθυστερήσετε την κλίμακα κατά μία ώρα.

Τι να κάνω αν το χρονόμετρο δεν λειτουργεί;

Ελέγξτε πρώτα ότι η πρίζα τροφοδοσίας είναι σωστά συνδεδεμένη και ότι ο διακόπτης κυκλώματος δεν έχει απενεργοποιηθεί. Βεβαιωθείτε ότι οι διακόπτες έχουν εμπλακεί σωστά. Εάν το πρόβλημα παραμένει, επικοινωνήστε με τον αντιπρόσωπό σας.

Μπορώ να χρησιμοποιήσω προσαρμογέα ή προέκταση με αυτό το χρονόμετρο;

Δεν συνιστάται να συνδέσετε το χρονόμετρο σε προέκταση ή πολύπριζο, καθώς αυτό μπορεί να προκαλέσει υπερφόρτωση. Συνδέστε το απευθείας σε μια προσβάσιμη πρίζα τοίχου.

Πώς καθαρίζω το χρονόμετρο;

Αποσυνδέστε το πριν τον καθαρισμό. Χρησιμοποιήστε ένα μαλακό και στεγνό πανί. Μη χρησιμοποιείτε ποτέ διαλύτες, απορρυπαντικά ή χημικά, καθώς μπορεί να καταστρέψουν το περίβλημα.

Αυτό το χρονόμετρο έχει εγγύηση;

Συμβουλευτείτε τους όρους εγγύησης που παρέχονται από την Goobay/Wentronic GmbH. Γενικά, τα ελαττώματα κατασκευής καλύπτονται κατά τη νόμιμη περίοδο εγγύησης.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 55548 Goobay

1 Υποδείξεις ασφαλείας....74

2 Περιγραφή και λειτουργία 75

2.1 Проїóv....75
2.2 Περιεχόμενα στην παράδοση 75
2.3 Τμήματα προϊόντος 75
2.4 Τεχνικά χαρακτηριστικά 76

3 Προβλεπόμενη χρήση 76
4 Σύνδεση 76
5 Puθμίσεις....77

5.1 Ρύθμιση ώρας....77
5.2 Ρύθμιση χρόνων λειτουργίας....77
5.3 Θερινή και χειμερινή ώρα ...... 77

Συντήρηση, φροντίδα, αποθήκευση και μεταφορά......77

Γνωστοποίηση ευθύνης....78
Υποδείξεις απόρριψης....78
Δήλωση συμμόρφωσης ΕΕ 78

1 Υποδείξεις ασφαλείας

1.1 Γε ν κά

- Διαβάστε προσεκτικά ολόκληρο το εγχειρίδιο οδηγιών, πριν προχωρήσετε στη χρήση.

Το εγχειρίδιο οδηγιών αποτελεί μέρος του προϊόντος και περιέχει σημαντικές υποδείξεις για τη σωστή χρήση.

• Φυλάξτε το εγχειρίδιο οδηγιών.

Το εγχειρίδιο οδηγιών πρέπει να είναι διαθέσιμο σε περίπτωση αμφιβολιών και κατά τη μεταβίβαση του προϊόντος.

- Χρησιμοποιείτε το προϊόν, μέρη του προϊόντος και αξεσουάρ μόνο εφόσον είναι σε άριστη κατάσταση.

• Συγκρίνετε τα τεχνικά χαρακτηριστικά όλων των συσκευών που πρόκειται να χρησιμοποιηθούν και διασφαλίστε τη συμβατότητα.

• Αν έχετε ερωτήσεις ή αν αντιμετωπίζετε βλάβες, μηχανικές ζημιές, δυσλειτουργίες και άλλα προβλήματα που δεν μπορούν να επιλυθούν με τη βοήθεια της συνοδευτικής τεκμηρίωσης, απευθυνθείτε στον έμπορο ή στον κατασκευαστή.

Υποδείξεις αποσύνδεσης από το ρεύμα

Το προϊόν δεν διαθέτει γενικό διακόπτη και επιτρέπεται να συνδέεται μόνο σε πρίζες με άνετη πρόσβαση, έτσι ώστε να μπορεί να αποσυνδεθεί γρήγορα από το ρεύμα σε περίπτωση έκτακτης ανάγκης και μετά τη χρήση του.

• Είναι εκτός ρεύματος μόνο όταν είναι βγαλμένο το φις.

- Σε περίπτωση έκτακτης ανάγκης, μετά τη χρήση και σε περίπτωση καταιγίδας, πιάστε το περίβλημα του φις για να το βγάλετε από την πρίζα!

Υπερφόρτωση

• Να μην συνδέονται σε σειρά.

• Μην χρησιμοποιείτε ποτέ χρονοδιακόπτες με συσκευές που ενέχουν κινδύνους πυρκαγιάς, όπως σίδερα, θερμάστρες κ.ο.κ.

Κίνδυνος ηλεκτροπληξίας

• Μην ανοίγετε το περίβλημα.

• Μην κάνετε μετατροπές στο προϊόν και τα αξεσουάρ.

- Οι εργασίες εγκατάστασης, αποσυναρμολόγησης, συντήρησης και επισκευής πρέπει να εκτελούνται μόνο από καταρτισμένο

η λ ε κ τ ρ ο λ ό γ ο .

Πληροφορίες για το κοινό στο οποίο απευθύνεται

Δεν είναι κατάλληλο για παιδιά. Το προϊόν δεν είναι παιχνίδι!

- Ασφαλίστε τη συσκευασία, τα μικρά μέρη και το μονωτικό υλικό έναντι ακούσιας χρήσης.

Συνθήκες λειτουργίας και αποθήκευσης

- Μην το στρέφετε, μην το λυγίζετε ή με το υποβάλλετε σε άλλη μηχανική καταπόνηση όταν είναι συνδεδεμένο.

- Στην περίπτωση μεγάλων θερμοκρασιακών διαφορών, περιμένετε μερικά λεπτά μετά τη μεταφορά πριν θέσετε σε λειτουργία τη συσκευή.

- Αποφεύγετε τις ακραίες καταπονήσεις, όπως τη ζέστη, το ψύχος, την υγρασία και την άμεση ηλιακή ακτινοβολία, την έκθεση σε μικροκύματα καθώς και κραδασμούς και μηχανική πίεση.

1.2 Προειδοποιητικά επίπεδα

ΠΡΟΣΟΧΗ

Προειδοποίηση για κινδύνους οι οποίοι, σε περίπτωση

μη τήρησης των υποδείξεων ασφαλείας, ενδέχεται να

π ρ ο κ α λ έ σ ο ι ν τ ρ

ΕΠΙΣΗΜΑΝΣΗ

Προειδοποίηση για κινδύνους οι οποίοι, σε περίπτωση μη

τήρησης των υποδείξεων, ενδέχεται να προκαλέσουν

υ λ ι κ έ ζ ζ η μ ι έ ζ .

2 Περιγραφή και λειτουργία

2.1 Προϊόν

• Ακριβής και εύκολος έλεγχος ηλεκτρονικών συσκευών
  • εύκολος στον χειρισμό αναλογικός χρονοδιακόπτης
• ενεργοποιεί ή απενεργοποιεί τις συσκευές μέχρι 48 φορές την ημέρα σε βήματα των 30 λεπτών

2.2 Περιεχόμενα στην παράδοση

Art. Packungsinhalt
73289 1x	Αναλογικός χρονοδιακόπτης IP44, Οδηγίες χειρισμού
55547 2x	Αναλογικός χρονοδιακόπτης IP44, Οδηγίες χειρισμού
55548 3x	Αναλογικός χρονοδιακόπτης IP44, Οδηγίες χειρισμού

Tab.25: Περιεχόμενα στην παράδοση

2.3 Τμήματα προϊόντος

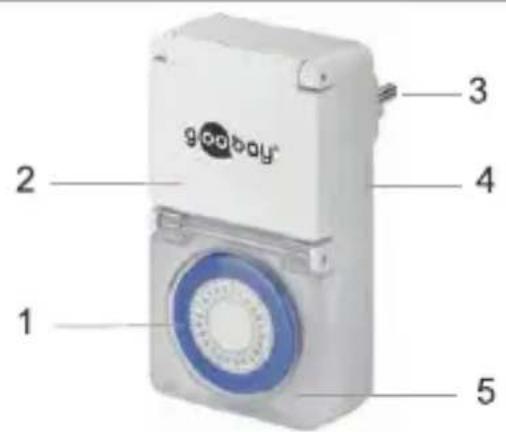

Fig.37: Τμήματα προϊόντος

1 Τροχός ρύθμισης
2 Κάλυμμα της πρίζας ασφαλείας
3 Βύσμα ασφαλείας
4 Περίβλημα
5 Κάλύμμα του τροχού ρύθμισης

2.4 Τεχνικά χαρακτηριστικά

Μοντέλο 73289
Ονομαστική τάση (V~ @ 50 Hz) 230
Κατανάλωση ισχύος σε κατάσταση αναμονής (W)	< 1,0
Μέγιστο Ισχύς (W)Ένταση ρεύματος (A)	350016 (2)
Μέγ. ισχύς εξόδου (mm) 118 x 82 x 62
Βάρος (g) 116
Ασφάλεια παιδιών	☑; Κλείστρο
Ελάχιστο χρονικό διάστημα (λεπτά) 30
θερμοκρασία λειτουργίας (°C) -10 ~ +40
Ακρίβεια (λεπτά/ημέρα) +/- 6
Κλάση προστασίαςΒαθμός προστασίας	IIP44

Tab.26: Τεχνικά χαρακτηριστικά

3 Προβλεπόμενη χρήση

Δεν επιτρέπεται άλλη χρήση πέραν αυτής που περιγράφεται στην παράγραφο «Περιγραφή και λειτουργία» ή στις «Υποδείξεις ασφαλείας».

Αν δεν ληφθούν υπόψη ή δεν τηρηθούν οι εν λόγω διατάξεις και οι υποδείξεις ασφαλείας, ενδέχεται να προκληθούν σοβαρά ατυχήματα, τραυματισμοί και υλικές ζημιές.

IP44 To προϊόν autó διαθέτει προστασία από υγρό εκτοξευόμενο από οποιαδήποτε διεύθυνση και επαφή με ξένα σώματα ≥ ∅1 mm.

4 Σύνδεση

- Συνδέστε το χρονόμετρο σε μια εύκολα προσβάσιμη πρίζα ασφαλείας.

5 Puθμίσεις 5.1 Púθμιση ώρας

Fig.38: Ρύθμιση ώρας

• Περιστρέψτε τον τροχό ρύθμισης δεξιόστροφα έως ότου το βέλος δείξει την ε πι θ υ μ η τ ή Το προϊόν διαθέτει 24ωρη ένδειξη ώρας. Το μικρότερο δυνατό διάστημα ρύθμισης είναι 1/2 της ώρας (30 λεπτά).

5.2 Ρύθμιση χρόνων λειτουργίας

Fig.39: Ρύθμιση ώρας

1. Πιέστε προς τα πίσω τις επιθυμητές ακίδες ρύθμισης προς την κατεύθυνση του βέλους.
2. Ελέγξτε το σωστό κούμπωμα των ακίδων.
   A K O Ú Y ε T α I
   Το μικρότερο δυνατό διάστημα ρύθμισης είναι 1/2 της ώρας (30 λεπτά).

é v

5.3 Θερινή και χειμερινή ώρα

Η θερινή και η χειμερινή ώρα πρέπει να ρυθμιστούν χειροκίνητα από τον χρήστη.

• Ανατρέξτε στο κεφάλαιο 5.1.

6 Συντήρηση, φροντίδα, αποθήκευση και μεταφορά

Τα προϊόντα δεν χρειάζονται συντήρηση.

ΕΠΙΣΗΜΑΝΣΗ

Κίνδυνος υλικών ζημιών

• Για τον καθαρισμό χρήσιμοποιείτε μόνο στεγνό και απαλό πανί.

• Μη χρησιμοποιείτε μέσα καθαρισμού και χημικές ουσίες.

- Αποθηκεύεται σε δροσερό και ξηρό μέρος. - Αν δεν πρόκειται να χρησιμοποιήσετε το προϊόν για μεγάλο χρονικό διάστημα, αποθηκεύστε το σε στεγνό και

προστατευμένο από τη σκόνη χώρο, στον οποίο δεν έχουν

π ρ ó σ β α σ η π α 1 δ 1

• Φυλάξτε και χρησιμοποιήστε την αρχική συσκευασία για τη μ ε τ α φ ο ρ ά .

7 §

Γνωστοποίηση ευθύνης

Επιφυλασσόμαστε για τυπογραφικά λάθη και αλλαγές στο προϊόν, τη συσκευασία ή την τεκμηρίωση του προϊόντοςοι.

• Λαμβάνετε υπόψη τους όρους εγγύησης της εταιρείας μας. Ζητήστε πληροφορίες για αυτές στην τρέχουσα μορφή τους από τα στοιχεία επικοινωνίας που αναφέρονται.

8

Υποδείξεις απόρριψης

Σύμφωνα με την Ευρωπαϊκή οδηγία ΖΕΕΕ, ο ηλεκτρικός και ηλεκτρονικός εξοπλισμός δεν πρέπει να απορρίπτεται με τα καταναλωτικά απορρίμματα. Τα στοιχεία του πρέπει να ανακυκλώνονται ή να απορρίπτονται ξεχωριστά το ένα από το άλλο. Διαφορετικά το περιβάλλον μας μπορεί να μολυνθεί από μολυντικές και επικίνδυνες ουσίες.

Ως καταναλωτής δεσμεύεστε από το νόμο να απορρίπτετε δωρεάν τις ηλεκτρικές καιηλεκτρονικές συσκευές στα σημεία του παραγωγού, του αντιπροσώπου ή στα δημόσια σημεία συλλογής στο τέλος της ζωής των συσκευών. Τα ειδικά σημεία ρυθμίζονται από το εθνικό δίκαιο. Το σύμβολο επάνω στο προϊόν, στο εγχειρίδιο χρήσης ή στη συσκευασία υποδεικνύει αυτούς τους όρους. Με αυτού του τύπου τον διαχωρισμό, την εφαρμογή απορριμμάτων και την απόρριψη χρησιμοποιημένων συσκευών, συμβάλλετε σημαντικά στην προστασία του

π ε ρ ι β ἀ λ λ ο ν τ ο ζ

Ap. WEEE: 82898622

9

Δήλωση συμμόρφωσης ΕΕ

Με τη χρήση της σήμανσης CE, η Goobay®, εμπορικό σήμα κατατεθέν της Wentronic GmbH, δηλώνει ότι η συσκευή είναι σύμμορφη με τις βασικές προϋποθέσεις και οδηγίες των

E u ρ ω π α i κ ώ v κ α
