KULLANIM KILAVUZU 55548 Goobay

1 Güvenlik uyarıları 86

1.1 Genel hususlar....86
1.2 İkaz sınıflar....87

2 Açıklama ve fonksiyon 87

2.1 Ürün 87
2.2 Teslimat kapsamı 87
2.3 Ürün parçaları 87
2.4 Teknik veriler....88

3 Amacına uygun kullanım....88

Bağlantı 88

4 Bağlantı 88

5 Ayarlar 89

5.1 Saat ayari....89
5.2 Çalışma saatlerinin ayarı....89
5.3 Yaz ve kış saati değişimi 89

6 Bakım, koruma, saklama ve taşıma....89

Sorumluluk uyarısı 90
7 Sorumluluk uyarısı 90
8 Atığa çıkartma uyarıları....90
9 AB Uygunluk Beyani 90

TR

1 Güvenlik uyarıları

1.1 Genel hususlar

- Kullanımdan önce işletme kılavuzunu tamamen ve iyice okuyun.

İşletme kılavuzu, ürünün bir unsurudur ve doğru kullanıma yönelik önemli uyarılar barındırmaktadır.

- İşletme kılavuzunu saklayın.

İşletme kılavuzu, ürünün bir unsurudur ve doğru kullanıma yönelik önemli uyarılar barındırmaktadır.

• Ürünü, ürün parçalarını ve aksesuarları sadece kusursuz du rumdayken kullanın.
• Kullanılacak tüm cihazların teknik verilerini karşılaştırın ve bu cihazların uyumlu olduklarıından emin olun.
• Sorularınızda, bozukluklarda, mekanik hasarlarda, arızalarda ve ekteki dokümantasyonda öngörülememiş diğer problemlerde, bayinize veya üreticinize başvurun.

Şebekeden ayrılmasına yönelik uyarılar

Ürün bir şebeke anahtarı değildir ve acil durumda ve kullanımdan sonra hızlı bir şekilde çıkartılabilmesi için sadece kolay erişilebilen prizlerde kullanılmalıdır.

• Sadece konektör çekiliyken gerilimsiz durumdadır.
• Acil durumda, kullanımdan sonra ve yağış halinde elektrik fişini doğrudan fiş muhafazasından çekin!

Aşırı yük

• Arka arkaya takma yapmayın.
- Yangın tehlikesi oluşturan ütü, ısıtıcı ve benzeri cihazları asla bir timer ile kullanmayın.

Elektrik çarpması tehlikesi

• Muhafazayı açmayın.
• Ürünü ve aksesuarları modifiye etmeyin.
• Kurulum, sökme, bakım ve onarım çalışmaları sadece eğitimli elektrik teknisyenlerince uygulanmalıdır.
• Bağlantıları ve devreleri kısa devre yaptırmayın.

Hedef grubu bilgileri

Çocuklara uygun değildir. Ürün bir oyuncak değildir!

- Ambalajları, küçük parçaları ve yalıtım malzemelerini yanlışlıkla kullanıma karşı emniyete alın.

İşletme ve depolama koşulları

• Takılı durumdayken döndürmeyin, bükmeyin veya farklı şekilde mekanik yüklenmelere maruz bırakmayın.
• Aşırı sıcaklık farklarında taşıma sonrasında cihazı işletmeye almadan önce birkaç dakika bekleyin.
• Cihazı, sıcaklık, soğukluk, nem ve doğrudan güneş ışılması, mikrodalgalar veya titreşimler ve mekanik baskılar gibi aşırı yüklenmelere maruz bırakmayın.

TR

1.2 İkaz sınıflar

IKAZ

Güvenlik uyarılarının dikkate alınmaması halinde yaralan malarla sonuçlanabilecek tehlikelere karşı ikaz.

BİLDIRI

Uyarıların dikkate alınmaması halinde maddi hasarlarla sonuçlanabilecek tehlikelere karşı ikaz.

2 Açıklama ve fonksiyon

2.1 Ürün

• Elektronik cihazlara yönelik hassas ve kolay kumanda
• kullanımı kolay analog timer
• cihazları günlük 30 dakikalık çevrimlerle 48x'e kadar açar veya kapatır

2.2 Teslimat kapsamı

Ürün Paket içeriği
73289 1x	Analog zamanlayıcı IP44, İ	*şletme kılavuzu
55547 2x	Analog zamanlayıcı IP44, İ	*şletme kılavuzu
55548 3x	Analog zamanlayıcı IP44, İ	*şletme kılavuzu

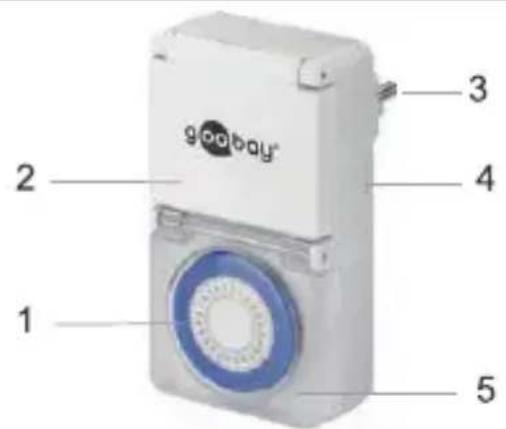

2.3 Ürün parçaları

goobay® 1 2 3 4 5

Fig.43: Ürün parçaları

1 Ayar çarkı
2 Korumalı fiş prizinin kapağı
3 Korumalı fiş
4 Gövde
5 Ayar çarkının kapağı

2.4 Teknik veriler

Model 73289
Nominal voltaj (V~ @ 50 Hz) 230
Bekleme modunda güç çekişi (W) < 1,0
Maks. Güç (W)Amperi (A)	350016(2)
Ebatlar (mm) 118 x 82 x 62
Ağırlık (g) 116
Çocuk kilidi	Shutter
Min. zaman aralığı (dakika) 30
İşletme sıcaklığı (°C) -10 ~ +40
Hassasiyet (dakika/gün) +/- 6
Koruma sınıfı / Koruma türü I / IP44

Tab.28: Teknik veriler

3 Amacına uygun kullanım

„Açıklama ve fonksiyon“ ya da „Güvenlik uyarıları“ bölümünde açıklanandan farklı bir kullanım yasaktır. uyarılarının dikkate alınmaması ciddi kazalara, yaralanmalara ve maddi hasarlara neden olabilir.

IP44

Bu ürün su sıçramasına ve ≥ ∅1 mm olan yabancı cisimlerle temasa karşı dayanıklıdır.

4 Bağlantı

- Timer'i rahat erişilebilir bir korumalı fiş prizine takın.

TR

5 Ayarlar 5.1 Saat ayarı

- Ayar çarkını, ok istenilen saati gösterene kadar saat yönünde döndürün. Ürün 24 saat göstergesi ile teslim edilmektedir. Mümkün olan en küçük ayar aralığı 1/2 saatti (30 dakika).

5.2 Çalışma saatlerinin ayarı

Fig.45: Çalışma saatlerinin ayarı

1. Üst görünümde istediğiniz devirme kolunu ok y ö n ü n d e a
2. Devirme kolunun yerine doğru girdiğinden emin olun.
   Bir klik sesi duyulmalıdır.
   Mümkün olan en küçük ayar aralığı 1/2 saatti (30 dakika).

5.3 Yaz ve kış saati değişimi

Yaz ve kış saati kullanıcı tarafından ayarlanmalıdır.

- Bunun için bölüm 5.1.‘yi dikkate alın.

6 Bakım, koruma, saklama ve taşıma

Ürünler bakım gerektirmez.

BILDIRI

Maddi hasar

- Temizlik için sadece kuru ve yumuşak bir bez kullanın.

• Temizlik maddesi ve kimyasallar kullanmayın.
• Soğuk ve koru saklayın.
• Ürünü uzun süre kullanılmaması halinde çocukların erişe meyeceği, kuru ve toza karşı korunan bir ortamda saklayın.

- Orijinal ambalajını taşıma için saklayın ve bu amaçla kul l a n i n .

- Cihazı, sıcaklık, soğukluk, nem ve doğrudan güneş ışıması, mikrodalgalar veya titreşimler ve mekanik baskılar gibi aşırı yüklenmelere maruz bırakmayın.

7 §

Sorumluluk uyarısı

• Üründeki, ambalajdaki veya ürün dokümantasyonundak i baskı hatası ve değişik hakkını saklı tutuyoruz.
• Garanti koşullarımızı dikkate alın. Bunların güncel formlarını aşağıdaki iletişim bilgileri üzerinden talep edebilirsiniz.

8

Atığa çıkartma uyarıları

WEEE Direktifine göre, elektrikli ve elektronik cihazlar normal çöplerle birlikte atılamaz. Elektrikli aksamlar, toksik ve tehlikeli parçalarının doğru şekilde imha edilmemesi halinde çevre üze rinde sürekli ir hasar veren etkiye sahip olacağı için geri dönüşüm veya imha için ayrılmalıdır.

Elektrikli veya Elektronik Donanım Yasasına (ElektroG) göre, sizden, tüketici olarak, kullanım ömürlerinin dolmasından sonra, ücretsiz olarak üreticiye, satın aldığınız yere veya özel olarak kurulan toplama merkezlerine geri göndermeniz istenmektedir. İmha bilgileri ilgili federal devlet yasalarında düzenlenmektedir. Ürün sembolü, kullanım kılavuzu ve/veya am balaj bu hükümlere atıfta bulunur. Atık donanımı ayırma, geri dönüşüm ve imha tipi çevremizin korunmasına önemli katkıda bulunmaktadır.

WEEE no: 82898622

9

CE

AB Uygunluk Beyani

CE işareti, Wentronic GmbH'nin tescilli markası olan Goobay®, ürünün AB'nin temel gerekleri ve kılavuz ilkelerine uygun olduğunu beyan etmektedir.

TR

Betriebsanleitung

User manual

Mode d'emploi

Art. 73289, 55547 (2x 73289),

55548 (3x 73289)

V 2.0

REV 2018-05-25
