55548 - Interruptor Goobay - Manual de uso y guía de instrucciones gratis

Tipo de producto	Temporizador analógico con protección IP44
Modelo	Goobay 55548 (lote de 3)
Dimensiones (L x A x H)	118 x 82 x 62 mm (por temporizador)
Peso	116 g (por temporizador)
Tensión nominal	230 V ~ 50 Hz
Potencia máx. (resistiva)	3500 W
Corriente nominal máx.	16 A (2 A inductivo)
Consumo en espera	< 1,0 W
Índice de protección	IP44 (protegido contra salpicaduras)
Clase de protección	I (puesta a tierra)
Protección infantil	Obturador de seguridad
Intervalo de programación mín.	30 minutos
Ciclos de conmutación máx. por día	48 (24 períodos ON/OFF)
Precisión	± 6 minutos por día
Temperatura de funcionamiento	-10 °C a +40 °C
Pantalla	Esfera de 24 horas
Funciones principales	Programación manual por palanca, ajuste de hora, conmutación encendido/apagado
Mantenimiento y limpieza	Paño suave y seco únicamente, sin productos químicos
Instrucciones de seguridad	No abrir la carcasa, no modificar, instalación por un especialista
Contenido del paquete	3 temporizadores analógicos IP44, 3 manuales de instrucciones

Preguntas frecuentes - 55548 Goobay

¿Cómo ajustar la hora en el temporizador Goobay 55548?

Gire la rueda de ajuste en sentido horario hasta que la flecha del dial indique la hora deseada. El dial muestra 24 horas, con un paso mínimo de 30 minutos.

¿Cómo programar los rangos de conmutación?

Para cada intervalo de 30 minutos, presione el interruptor correspondiente hacia atrás hasta escuchar un clic. Los interruptores presionados indican que el aparato está en funcionamiento (ON) durante ese período.

¿Cuál es la potencia máxima que puede soportar este temporizador?

La potencia máxima permitida es de 3500 W para cargas resistivas (ej. calefacción). Para cargas inductivas (ej. motores), la corriente máxima es de 2 A.

¿Puedo usar este temporizador en exteriores?

Sí, gracias a su índice IP44, el temporizador está protegido contra salpicaduras. Sin embargo, evite exponerlo directamente a la lluvia o humedad excesiva.

¿Es compatible el temporizador con bombillas LED?

El temporizador puede controlar bombillas LED si su potencia total no supera la carga máxima permitida y no generan una alta corriente de arranque. Verifique la compatibilidad con su instalación.

¿Cómo cambiar la hora de verano o invierno?

El cambio de hora debe realizarse manualmente. Consulte el ajuste de la hora (pregunta 1) para adelantar o retrasar el dial una hora.

¿Qué hacer si el temporizador no funciona?

Primero verifique que el enchufe de alimentación esté correctamente conectado y que el disyuntor no haya saltado. Asegúrese de que los interruptores estén bien presionados. Si el problema persiste, contacte a su distribuidor.

¿Puedo usar un adaptador o alargador con este temporizador?

No se recomienda conectar el temporizador a un alargador o adaptador múltiple, ya que podría provocar una sobrecarga. Conéctelo directamente a un enchufe de pared accesible.

¿Cómo limpiar el temporizador?

Desconéctelo antes de limpiar. Use un paño suave y seco. No use nunca disolventes, detergentes o productos químicos, ya que podrían dañar la carcasa.

¿Este temporizador tiene garantía?

Consulte las condiciones de garantía proporcionadas por Goobay/Wentronic GmbH. En general, los defectos de fabricación están cubiertos durante el período legal de garantía.

MANUAL DE USUARIO 55548 Goobay

MANUAL DE INSTRUCCIONES

Contenido

1 Instrucciones de seguridad....26

1.1 Información general....26
1.2 Niveles de advertencia....27

2 Descripción y funcionamiento 27

2.1 Producto....27
2.2 Volumen de suministro 27
2.3 Componentes del producto 27
2.4 Datos técnicos 28

3 Uso conforme a lo previsto 28
4 Conexión 28
5 Ajustes 29

5.1 Ajuste de la hora....29
5.2 Ajuste de los tiempos de conmutación ..... 29
5.3 Cambio de horario de invierno y verano 29

6 Mantenimiento, conservación, almacenamiento y transporte ... 29
7 Indicaciones sobre responsabilidad....30
8 Indicaciones para la eliminación .... 30
9 Declaración de conformidad CE....30

1 Instrucciones de seguridad

1.1 Información general

• Lea las instrucciones de operación completa y cuidadosa mente antes de usar.
  Las instrucciones de operación son parte del producto y contienen información importante para el uso correcto.
• Guarde las instrucciones de operación. Las instrucciones de operación deben estar disponibles en caso de incertidumbre y transmisión del producto.
• Utilice el producto, las piezas del producto y los accesorios solo si están en perfecto estado.
• Compare los datos técnicos de todos los dispositivos que se vayan a utilizar y asegúrese de su compatibilidad.
• En caso de defectos, daños mecánicos, averías y otros problemas que no se puedan resolver con la documentación incluida, póngase en contacto con el vendedor o el fabricante.

Notas sobre la separación de red

El producto no tiene interruptor de encendido y solo debe usarse en tomacorrientes de fácil acceso para retirarlo rápidamente en caso de emergencia y después de su uso.

• Libre de voltaje solo con enchufe extraído.
• En caso de emergencia, después del uso y durante las tor mentas eléctricas, desenchufe el cable de alimentación directamente de la carcasa del enchufe.

Sobrecarga

• No los conecte en serie.
• No utilice nunca planchas, equipos calefactores ni aparatos similares que comporten peligro de incendio a través de un

t e m p o r i z a d o r .

Peligro de descarga eléctrica

• No abra la carcasa.
• No modifique el producto y los accesorios.
• Los trabajos de instalación, desmontaje, mantenimiento y reparación solo deben ser realizados por electricistas capacitados.
• No cortocircuite las conexiones y los circuitos.

Información sobre destinatarios

No adecuado para niños. ¡Este producto no es un juguete!

- Proteja el embalaje, las piezas pequeñas y el material aislante contra un uso accidental.

Condiciones de funcionamiento y almacenamiento

• No lo gire, lo doble ni lo someta a una carga mecánica de cualquier otra forma mientras esté conectado.
• En caso de grandes diferencias de temperatura, espere algunos m inutost r a seltrans p o r teantesd eponere n marcha el dispositivo.
• Evite exponer el dispositivo a cargas extremas, como calor y frío, humedad y la radiación directa del sol, así como a vibraciones y presión mecánica.

1.2 Niveles de advertencia

vertencia de peligros que, en caso de no observarse las indicaciones de seguridad, pueden ocasionar lesiones.

Advertencia de peligros que, en caso de no observarse las indicaciones, pueden ocasionar daños materiales.

2 Descripción y funcionamiento

2.1 Producto

• Control preciso y sencillo de dispositivos electrónicos
• temporizador analógico de fácil manejo
• conecta o desconecta dispositivos hasta 48 veces al día en ciclos de 30 minutos

2.2 Volumen de suministro

Art. Packungsinhalt
73289 1	Temporizador analógico IP44, manual de instrucciones
55547 2	Temporizador analógico IP44, manual de instrucciones
55548 3	Temporizador analógico IP44, manual de instrucciones

Tab.9: Volumen de suministro

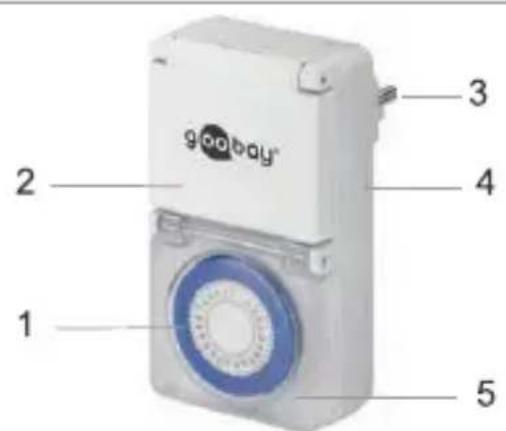

2.3 Componentes del producto

Fig.13: Componentes del producto

1 Rueda de ajuste
2 Cubierta de la toma de corriente
3 Enchufe con toma de tierra Enchufe con toma de tierra
4 Carcasa
5 Cubierta de la rueda de ajuste

2.4 Datos técnicos

Modell 73289
Tensión nominal (V~ @ 50 Hz) 230
Consumo de potencia en espera (W)	< 1,0
Potencia max. (W)Intensidad de corriente (A)	350016 (2)
Medidas (mm) 118 x 82 x 62
Peso (g) 116
Seguro para niños	Obturador
Intervalo mín. de tiempo (minutos) 30
Betriebstemperatur (°C) -10 ~ +40
Precisión (minutos/día) +/- 6
Clase de protecciónTipo de protección	IP44

Tab.10: Datos técnicos

3 Uso conforme a lo previsto

No se permite un uso distinto al descrito en el capítulo «De descripción y funcionamiento» o «Indicaciones de seguridad». La inobservancia y el incumplimiento de estas normas e indicaciones de seguridad pue denerivar en accidentes graves, daños personales y materiales.

IP44 Este producto está protegido contra salpicaduras y contacto por cuerpos extraños ≥ ∅1 mm.

4 Conexión

- Enchufe el temporizador en una toma de corriente con puesta a tierra de fácil acceso.

5 Ajustes

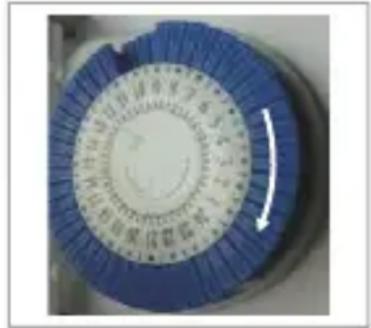

5.1 Ajuste de la hora

- Gire la rueda de ajuste en el sentido de las agujas del reloj hasta que la flecha señale la hora deseada.

El producto está equipado con un indicador de 24 h. El intervalo de ajuste mínimo es de 1/2 h (30 minutos).

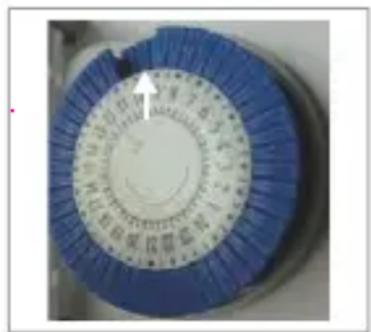

5.2 Ajuste de los tiempos de conmutación

Fig.15: Ajuste de los tiempos de conmutación

1. Presione las pestañas deseadas hacia atrás en la dirección de la flecha visto desde arriba.
2. Asegúrese de que las pestañas encajen correctamente.

Escuchará un clic. El intervalo de ajuste mínimo es de 1/2 h (30 minutos).

5.3 Cambio de horario de invierno y verano

El horario de invierno y de verano debe ser ajustado manualmente por el usuario.

- Consulte el capítulo 5.1

6 Mantenimiento, conservación, almacenamiento y transporte

Los productos no necesitan mantenimiento.

AVISO

Daños materiales

- Utilice solo un paño seco y suave para realizar la limpieza. - No utilice productos de limpieza ni productos químicos.

• Almacénelo en un lugar fresco y seco.
• En caso de no utilizarse por un tiempo prolongado, almace ne el producto lejos del alcance de los niños, en un lugar seco y resguardado del polvo.
• Conserve y utilice el embalaje original para el transporte.

7 Indicaciones sobre responsabilidad

§

- Nos reservamos el derecho a errores de impresión y cam bios en la documentación del producto, embalaje o p r o d u c t o . - Tenga en cuenta nuestras condiciones de garantía. Podrá solicitar su versión actual a través de los datos de contacto mencionados.

8 Indicaciones para la eliminación

Los dispositivos eléctricos y electrónicos no se deben desechar junto con los residuos domésticos, de acuerdo con la directiva RAEE europea. Sus componentes deben reciclarse o desecharse por separado, ya que la eliminación de forma inadecuada de los componentes tóxicos o peligrosos puede ocasionar perjuicios duraderos a la salud y al medio ambiente.

Según la ley alemana de dispositivos eléctricos (ElektroG), como usuario está obligado a devolver los dispositivos eléctricos y electrónicos al fabricante, al lugar de venta o a un centro público de recogida al final de su vida útil, de forma gratuita. Los detalles específicos se articulan mediante la legislación del país. El símbolo en el producto, el manual del operador y/o el embalaje señala estas normas. Con esta forma de separación de sustancias, reciclaje y eliminación de dispositivos obso letos contribuye de forma importante a la protección del medio ambiente.

RAEE n.°: 82898622

9 Declaración de conformidad CE

CE

Al utilizar la marca CE, Goobay®, una marca registrada de Wentronic GmbH, declara que este dispositivo cumple con las directivas y requisitos básicos de las regulaciones europeas.
