Producttype	Analoge timer met IP44-bescherming
Model	Goobay 55548 (set van 3)
Afmetingen (L x B x H)	118 x 82 x 62 mm (per timer)
Gewicht	116 g (per timer)
Nominale spanning	230 V ~ 50 Hz
Max. vermogen (resistief)	3500 W
Max. nominale stroom	16 A (2 A inductief)
Standby-verbruik	< 1,0 W
Beschermingsgraad	IP44 (beschermd tegen spatwater)
Beschermingsklasse	I (geaard)
Kinderbeveiliging	Veiligheidsafscherming
Min. programmeerinterval	30 minuten
Max. schakelcycli per dag	48 (24 ON/OFF-periodes)
Nauwkeurigheid	± 6 minuten per dag
Bedrijfstemperatuur	-10 °C tot +40 °C
Weergave	24-uurs wijzerplaat
Hoofdfuncties	Handmatige programmering met tuimelschakelaar, tijdinstelling, aan/uit-schakeling
Onderhoud en reiniging	Alleen zachte, droge doek, geen chemicaliën
Veiligheidsvoorschriften	Niet openen, niet wijzigen, installatie door een specialist
Inhoud van de levering	3 analoge timers IP44, 3 gebruiksaanwijzingen

Veelgestelde vragen - 55548 Goobay

Hoe stel ik de tijd in op de Goobay 55548 timer?

Draai de instelknop met de klok mee totdat de pijl op de wijzerplaat de gewenste tijd aangeeft. De wijzerplaat toont 24 uur, met een minimale stap van 30 minuten.

Hoe programmeer ik de schakeltijden?

Druk voor elk interval van 30 minuten de bijbehorende tuimelschakelaar naar achteren tot u een klik hoort. Ingedrukte tuimelschakelaars geven aan dat het apparaat tijdens die periode aan staat.

Wat is het maximale vermogen dat deze timer aankan?

Het maximaal toegestane vermogen is 3500 W voor resistieve belastingen (bijv. verwarming). Voor inductieve belastingen (bijv. motoren) is de maximale stroom 2 A.

Kan ik deze timer buitenshuis gebruiken?

Ja, dankzij de IP44-classificatie is de timer beschermd tegen spatwater. Vermijd echter directe blootstelling aan regen of overmatige vochtigheid.

Is de timer compatibel met LED-lampen?

De timer kan LED-lampen aansturen als hun totale vermogen de maximale toegestane belasting niet overschrijdt en ze geen hoge inschakelstroom genereren. Controleer de compatibiliteit met uw installatie.

Hoe verander ik de zomer- of wintertijd?

De tijdsverandering moet handmatig worden uitgevoerd. Raadpleeg de tijdinstelling (vraag 1) om de wijzerplaat een uur vooruit of achteruit te zetten.

Wat moet ik doen als de timer niet meer werkt?

Controleer eerst of de stekker goed is aangesloten en de stroomonderbreker niet is uitgeschakeld. Zorg ervoor dat de tuimelschakelaars goed zijn ingedrukt. Als het probleem aanhoudt, neem dan contact op met uw verkoper.

Kan ik een adapter of verlengsnoer gebruiken met deze timer?

Het wordt afgeraden om de timer op een verlengsnoer of stekkerdoos aan te sluiten, omdat dit overbelasting kan veroorzaken. Sluit hem rechtstreeks aan op een toegankelijk stopcontact.

Hoe maak ik de timer schoon?

Koppel de timer los voor het reinigen. Gebruik een zachte, droge doek. Gebruik nooit oplosmiddelen, schoonmaakmiddelen of chemicaliën, omdat deze de behuizing kunnen beschadigen.

Heeft deze timer garantie?

Raadpleeg de garantievoorwaarden van Goobay/Wentronic GmbH. Over het algemeen worden fabricagefouten gedekt tijdens de wettelijke garantieperiode.

GEBRUIKSAANWIJZING 55548 Goobay

1 Veiligheidsvoorschriften....32

1.1 Algemeen....32
1.2 Waarschuwingsniveaus....33

2 Beschrijving en werking 33

2.1 Producten....33
2.2 Leveringsomvang 33
2.3 Bedieningselementen en onderdelen 33
2.4 Technische gegevens....34

3 Gebruik conform de voorschriften 34
4 Aansluiting....34
5 Instellingen 35

5.1 Tijd instellen....35
5.2 Schakeltijden instellen....35
5.3 Overgang tussen zomertijd en wintertijd 35

6 Onderhoud, verzorging, opslag en transport 35
7 Aansprakelijkheidsaanwijzing....36
8 Aanwijzingen voor afvalverwijdering 36
9 EU-conformiteitsverklaring 36

1 Veiligheidsvoorschriften

1.1 Algemeen

• Lees de gebruiksaanwijzing voor gebruik volledig en zorg vuldig door.

Deze vormt een onderdeel van het product en bevat belangrijke aanwijzingen voor het correcte gebruik.

- Bewaar de gebruiksaanwijzing.

Deze moet bij twijfel en bij doorgifte van het product beschikbaar zijn.

• Gebruik product, productonderdelen en accessoires alleen in p e r f e c t e s t a a t
• Vergelijk de technische gegevens van alle te gebruiken apparaten met elkaar en stel de onderlinge compatibiliteit zeker.
• Bij vragen, defecten, mechanische beschadigingen, storingen of andere problemen die niet door de bijgevoegde documentatie kunnen worden verholpen, neemt u contact op met uw dealer of fabrikant.

Opmerkingen over het uitschakelen van de voedingsspanning

Het product heeft geen stroomschakelaar en mag alleen op gemak kelijk toegankelijke stopcontacten worden gebruikt om in geval van nood en na gebruik snel de stekker eruit te kunnen trekken.

- Spanningsloosheid alleen bij een uitgetrokken stekker.

- In geval van nood, na gebruik en bij onweer de stekker uittrekken aan de stekkerbehuizing!

Overbelasting

• Niet achter elkaar steken.
• Gebruik de schakelklok nooit met strijkijzers, straalkachels en dergelijke apparaten waar brandgevaar vanuit gaat.

Gevaar voor een elektrische schok

• De behuizing niet openen.
• Breng geen wijzigingen aan producten of accessoires aan.
• Laat installatie-, demontage-, onderhouds- en reparatiewerkzaamheden alleen door opgeleide elektriciens uitvoeren.
• Aansluitingen en schakelcircuits niet kortsluiten.

Doelgroepinformatie

Niet geschikt voor kinderen. Dit product is geen speelgoed!

- Beveilig de verpakking, kleine onderdelen en isolatiemateri aal tegen onbedoeld gebruik.

Bedrijfs- en opslagomstandigheden

• In aangesloten toestand niet verdraaien, buigen of anderszins blootstellen aan mechanische belasting.
• Bij grote temperatuurverschillen na het transport enkele minuten wachten voordat het apparaat in gebruik wordt genomen.
• Extreme belastingen, zoals warmte en koude, natheid en directe zonnestraling, microgolven alsmede trillingen en mechanische druk vermijden.

1.2 Waarschuwingsniveaus

Waarschuwing voor gevaren die tot letsel kunnen LEiden, als de veiligheidsinstructies niet in acht worden genomennen.

Waarschuwing voor gevaren die tot materiële schade AANDACHT! kunnen leiden als de instructies worden genegeerd.

2 Beschrijving en werking

2.1 Producten

• Nauwkeurige en eenvoudige aansturing van elektronische apparatuur
• gebruiksvriendelijke, analoge schakelklok
• schakelt apparaten tot max. 48 x per dag aan en uit met tussenpozen van 30 minuten

2.2 Leveringsomvang

Art. Packungsinhalt
73289 1x	Analoge schakelklok IP44, Gebruiksaanwijzing
55547 2x	Analoge schakelklok IP44, Gebruiksaanwijzing
55548 3x	Analoge schakelklok IP44, Gebruiksaanwijzing

Tab.11: Leveringsomvang

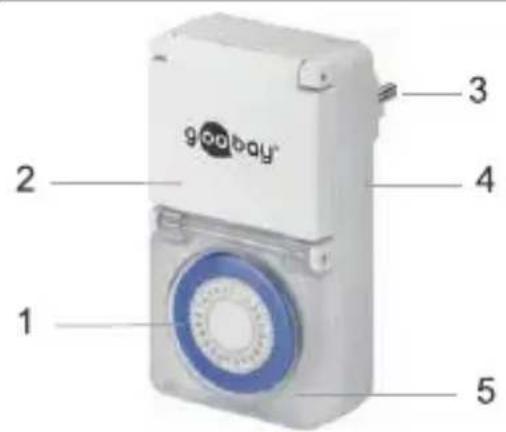

2.3 Bedieningselementen en onderdelen

Fig.16: Bedieningselementen en onderdelen

Model 73289
Nominale spanning (V~ @ 50 Hz) 230
Stand-bystroomverbruik (W) < 1,0
Max. Vermogen (W)Stroom (A)	350016 (2)
Afmetingen (mm) 118 x 82 x 62
Gewicht (g) 116
Kinderbeveiliging	☑ Sluiter
Min. tijdsinterval (minuten) 30
Bedrijfstemperatuur (°C) -10 ~ +40
Nauwkeurigheid (minuten/dag) +/- 6
Beschermingsklasse /Beschermingsgraad	IIP44

3 Gebruik conform de voorschriften

Een ander gebruik dan beschreven in het hoofdstuk „Beschrijving en functie“ of in de „Veiligheidsinstructies“ is niet toegestaan.

Het niet in acht nemen en niet opvolgen van deze instructies en veiligheidsvoorschriften kan leiden tot ernstige ongevalen, lichamelijk letsel en materiële schade.

IP44

Dit product is beschermd tegen spatwater en contact door vreemde voorwerpen ≥ ∅ 1 mm.

4 Aansluiting

- Steek de schakelklok in een goed toegankelijk geaard stopcontact.

5 Instellingen

5.1 Tijd instellen

Fig.17: Tijd instellen

- Draai het instelwiel met de klok mee, totdat de pijl naar de gewenste tijd wijst. Het product is voorzien van een 24-uurs weergave. Het kleinst mogelijke interval dat kan worden ingesteld is 1/2 uur (30 minuten).

5.2 Schakeltijden instellen

Fig.18: Schakeltijden instellen

1. Van bovenaf gezien drukt u de gewenste tuimelaars in de richting van de pijl naar achteren.
2. Controleer of de tuimelaars goed inklikken. Er klinkt een hoorbaar klikgeluid. Het kleinst mogelijke interval dat kan worden ingesteld is 1/2 uur (30 minuten).

5.3 Overgang tussen zomertijd en wintertijd

De zomer- en wintertijd moet door de gebruiker handmatig worden ingesteld.

• Raadpleeg hiervoor hoofdstuk 5.1.

6 Onderhoud, verzorging, opslag en transport

De producten zijn onderhoudsvrij.

AANDACHT!

Materiële schade

• Gebruik alleen een droge en zachte doek om te reinigen.
• Gebruik geen reinigingsmiddel en chemische producten.
  • Sla het product koel en droog op.
• Als het product langere tijd niet wordt gebruikt, bewaar het dan in een droge en stofdichte omgeving en houd het buiten het bereik van kinderen.
• Bewaar de originele verpakking voor het transport en gebruik deze.

7§

Aansprakelijkheidsaanwijzing

Wij behouden ons drukfouten en wijzigingen aan het product, de verpakking of de productdocumentatie vooror.

- Neem onze garantievoorwaarden in acht. Deze kunt u in de actuele vorm onder de genoemde contactgegevens aanvragen.

8 Aanwijzingen voor afvalverwijdering

Elektrische en elektronische apparaten mogen volgens de Euro pese AEEA-richtlijn niet met het huisvuil worden weggegooid. De onder delen daarvan moeten gescheiden bij de recycling of de afvalver wijdering worden ingeleverd, omdat giftige en gevaarlijke onder delen bij onvakkundige afvalverwijdering de gezondheid en het milieu duurzaam schade kunnen berokkenen. U bent als consument volgens de Duitse Wet op de elektronica (ElektroG) verplicht om elektrische en elektronische apparaten aan het einde van hun levensduur kosteloos terug te geven aan de fabrikant, de winkel of aan de daarvoor voorziene, openbare inzamelpunten. Bijzonderheden daarover regelt het betreffende nationale recht. Het symbool op het product, de gebruiksaanwijzing en/of de verpakking verwijst naar deze bepalingen. Met dit type scheiding van stoffen, recycling en afvalverwijdering van oude apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieu. WEEE Nr.: 82898622

9

CE

EU-conformiteitsverklaring

Met het CE-teken verklaart Goobay®, een geregistreerd handelsmerk van Wentronic GmbH, dat het product aan de fundamentele vereisten en richtlijnen van de Europese bepalingen voldoet.
