BRUGSANVISNING 55548 Goobay

1 Sikkerhedsanvisninger....38

1.1 Generelt 38
1.2 Advarselsniveauer 39

2 Beskrivelse og funktion....39

2.1 Produkt....39
2.2 Leveringsomfang 39
2.3 Produktdele....39
2.4 Tekniske data....40

3 Bestemmelsesmæssig anvendelse 40

4 Port 40
5 Indstillinger 41

5.1 Indstilling af klokkeslæt 41
5.2 Indstilling af tændingstidspunkter 41
5.3 Skift mellem sommer- og vintertid 41

6 Vedligeholdelse, pleje, opbevaring og transport....41
7 Hæftelsesoplysninger 42
8 Om bortskaffelse....42
9 EU-overensstemmelseserklæring 42
6 Vedligeholdelse, pleje, opbevaring og transport....41
7 Hæftelsesoplysninger 42
8 Om bortskaffelse 42
9 EU-overensstemmelseserklæring 42

1 Sikkerhedsanvisninger

1.1 Generelt

- Læs brugsanvisningen helt og omhyggeligt igennem før ibrugtagning.

Brugsanvisningen er en integreret del af produktet og indehol der vigtige anvisninger for korrekt brug.

• Gem brugsanvisningen.

Brugsanvisningen skal være tilgængelig i tilfælde af usikkerhed, og hvis du giver produktet videre.

• Anvend kun produktet, produktdelene og tilbehøret i fejlfri stand.

- Sammenlign de tekniske data for alle de apparater, som skal anvendes, og forvis dig om, at de er kompatible.

- Kontakt forhandleren eller producenten i tilfælde af spørgsmål, defekter, mekaniske skader, fejl og andre problemer, som ikke kan løses ved hjælp af den medfølgende dokumentation.

Anvisninger for afbrydelse af produktet fra lysnettet

Produktet har ikke nogen tænd/sluk-knap og må kun sluttes til en let tilgængelig stikkontakt, så det er muligt i nødstilfælde og efter brug hurtigt at afbryde det fra lysnettet.

- Det er kun spændingsfrit, när stikket er trukket ud.

- I nødstilfælde, efter brug og i tordenvejr skal netstikket trækkes ud. Husk at trække i stikket!

Overbelastning

• Må ikke serieforbindes.

- Anvend aldrig strygejern, varmeovne og lignende apparater, som er forbundet med brandfare, sammen med et tænd/sluk-ur.

Fare for elektrisk stød

- Åbn ikke kabinettet.

- Modificer ikke produktet og tilbehøret.

• Installation, afmontering, vedligeholdelse og reparation skal altid udføres af en elektriker.

- Kortslut ikke tilslutninger og koblingskredse.

Information om målgrupper

Egner sig ikke til børn. Produktet er ikke legetøj!

- Sørg for, at sikre emballage, smådele og isoleringsmateriale mod utilsigtet anvendelse.

- Må ikke drejes, bøjes eller på anden måde belastes mekanisk i isat tilstand.

- Vent nogle minutter ved store temperaturforskelle efter transport, før du tager apparatet i brug.

- Undgå ekstreme belastninger som varme og kulde, nedbør og direkte solindstråling, mikrobølger samt vibrationer og mekaniske tryk.

1.2 Advarselsniveauer

FORSIGTIG

Advarsel mod farer, som kan medføre personskader, hvis sikkerhedsanvisningerne ikke overholdes.

BEMAERK

Advarsel mod farer, som kan medføre materielle ska der, hvis anvisningerne ikke overholdes.

2 Beskrivelse og funktion

2.1 Produkt

• Præcis og enkel styring af elektroniske apparater
• letbetjent, analogt tænd/sluk-ur
• tænder og slukker apparater op til 48x pr. dag i 30 minutters intervaller

2.2 Leveringsomfang

Art. Packungsinhalt
73289 1x	Analogt tænd/sluk-ur IP44, brugsanvisning
55547 2x	Analogt tænd/sluk-ur IP44, brugsanvisning
55548 3x	Analogt tænd/sluk-ur IP44, brugsanvisning

Tab.13: Leveringsomfang

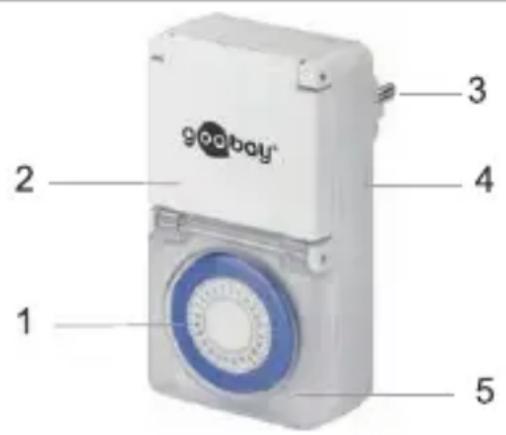

2.3 Produktdele

Goobay® 1 2 3 4 5

Fig.19: Produktdele

1 Indstillingshjul
2 Schuko-stikdåsens dæksel
3 Schuko-hanstik
4 Kabinet
5 Indstillingshjulets dæksel

2.4 Tekniske data

Model 73289
Nominel spænding (V~ @ 50 Hz) 230
Standby, effektforbrug (W) < 1,0
Maks. Effekt (W)Strømstyrke (A)	350016 (2)
Mål (mm) 118 x 82 x 62
Vægt (g) 116
Børnesikring	Shutter
Min. tidsinterval (minutter) 30
Driftstemperatur (°C) -10 ~ +40
Nøjagtighed (minutter/dag) +/- 6
Kapslingsklasse / Beskyttelsestype	I / IP44

3 Bestemmelsesmæssig anvendelse

Enhver anvendelse, der afviger fra kapitlet »Beskrivelse og funktion« eller »Sikkerhedsanvisninger«, er ikke tilladt. Hvis disse bestemmelser og sikkerhedsanvisnger ikke følges eller overhol des, kan det medføre alvorlige ulykker, person- og tingsskader.

IP44 Dette produkt er beskyttet mod stænkvand og berøring af frem medlegemer ≥ ∅1 mm.

4 Port

- Sæt tænd/sluk-uret i en let tilgængelig Schuko-stikdåse.

5 Indstillinger

5.1 Indstilling af klokkeslæt

Fig.20: Indstilling af klokkeslæt

- Drej indstillingshjulet med uret, indtil pilen peger på det ønskede klokkeslæt. Produktet leveres med 24 timers-visning. Det mindst mulige indstillingsinterval er 1/2 h (30 minutter).

5.2 Indstilling af tændingstidspunkter

Fig.21: Indstilling af tændings-tidspunkter

1. Tryk den ønskede vippearm set oppefra i p i l e n s r e
2. Kontrollér, at vippearmene går korrekt og sikkert i indgreb.
   Der høres en kliklyd.
   Det mindst mulige indstillingsinterval er 1/2 h (30 minutter).

5.3 Skift mellem sommer- og vintertid

Sommer- og vintertid skal indstilles manuelt af brugeren.

• Se kapitel 5.1.

6 Vedligeholdelse, pleje, opbevaring og transport

Produkterne er vedligeholdelsesfri.

BEMAERK

Materielle skader

• Anvend altid en tør og blød klud til rengøring.
• Anvend aldrig rengøringsmidler og kemikalier.
• Skal opbevares køligt og tørt.
• Opbevar produktet utilgængeligt for børn og på et tørt og støvbeskyttet sted, hvis det ikke skal bruges i længere tid.
• Gem og anvend den originale emballage, hvis produktet på et tidspunkt skal transporteres.

7§

Hæftelsesoplysninger

Forbehold for trykfejl og ændringer af produkt, emballage eller produktdokumentation

- Se vores garantibetingelser. Du kan rekvirere de aktuelle betingelser ved at bruge de anførte kontaktoplysninger.

8 Om bortskaffelse

Ifølge det europæiske WEEE direktiv, må elektriske og elekroniske komponenter ikke bortskaffes sammen med husholdningsaffald. Deres komponenter skal genbruges eller bortskaffes hver for sig. Ellers kasn forurenende og skadelige stoffer forurene vores miljø.

Som forbruger er du forpligtet til efter gældende lov at returnere elektrisk og elektronisk affald til producenten, forhandleren, eller til en offentlig opsamlingssted ved afslutning af produktets levetid. Detaljerne reguleres i de nationale lovgivning. Symbolet på dette produkt, i bruger manualen, eller på indpakningen opfylder disse regler. Med denne form for affaldssortering, anvendelse, og affaldsgenbrug opnår du en vigtig del i at bevare miljøet.

WEEE No: 82898622

9

CE

Ved at anvende CE-mærkningen erklærer Goobay®, som er et registreret mærkenavn tilhørende Wentronic GmbH, at udstyret overholder de europæiske regulativers mindstekrav og retningslinjer.
