51276 - Digital tidsafbryder Goobay - Gratis brugsanvisning og manual

Produkttype	Analog timer (tidsur)
Mål (L x B x H)	120 x 80 x 74 mm
Vægt	145 g
Strømforsyning	220-240 V~, 50 Hz
Maksimal effekt / Strøm	3500 W / 16 A
Minimum tidsinterval	15 minutter
Præcision	± 6 minutter pr. dag
Antal kontakter pr. dag	Op til 96 (i intervaller på 15 min)
Driftstilstand	Programmeret eller kontinuerligt (ON permanent)
Display	24-timers urskive med 15 minutters segmenter
LED-indikator	Drifts- og kontaktindikator
Stiktype	Sikkerhedsstik CEE 7/4 (indgang) - Stik CEE 7/3 (udgang)
Beskyttelsesklasse	I
Beskyttelsesgrad	IP20 (tørt indendørsbrug)
Driftstemperatur	0 °C til +55 °C
Standby-forbrug	< 1,5 W
Leveringsomfang	1 timer, 1 brugsanvisning
Vedligeholdelse og rengøring	Blød, tør klud; brug ikke rengøringsmidler
Sikkerhed	Åbn ikke kabinettet; brug ikke med apparater, der kræver overvågning (strygejern, radiatorer osv.)
Reservedele og reparerbarhed	Ingen reservedele; reparation kun af specialist
Generelle oplysninger	CE-overensstemmelse; bortskaffelse iht. WEEE; emballage genanvendelig

Ofte stillede spørgsmål - 51276 Goobay

Hvordan indstiller jeg tiden på Goobay 51276 timeren?

Drej urskiven i pilens retning til det ønskede tidspunkt. Ursiven er opdelt i 24 timer med 15 minutters intervaller.

Hvordan programmerer jeg tænd/sluk-tiderne?

Tryk segmenterne (vippekontakterne) svarende til de ønskede tidspunkter nedad udadtil. Et klik bekræfter aktivering. De trykkede segmenter angiver driftstider.

Hvordan skifter jeg til kontinuerlig tilstand (ON permanent)?

Drej kontakten på siden af timeren til position 'I'. LED-lampen tændes, og de programmerede tider deaktiveres.

Hvordan vender jeg tilbage til programmeret tilstand?

Drej kontakten til position 'ur' (kontaktsymbol). Timeren vil derefter følge de programmerede tænd/sluk-tider.

Hvad er den maksimale effekt, timeren kan håndtere?

Den maksimale effekt er 3500 W (16 A) ved 220-240 V~. Overskrid ikke denne grænse for at undgå overbelastning.

Kan timeren bruges med et strygejern eller en radiator?

Nej, det er forbudt at bruge denne timer med apparater, der kræver overvågning under drift (strygejern, radiatorer, kedler osv.) på grund af brandfare.

Hvordan skifter jeg mellem sommer- og vintertid?

Tidsskiftet skal foretages manuelt. Se afsnittet 'Indstilling af tid' for at justere urskiven en time frem eller tilbage.

Er timeren vandtæt?

Nej, beskyttelsesgraden er IP20, hvilket betyder, at den er beskyttet mod mellemstore faste legemer, men ikke mod vand. Brug den kun indendørs og på et tørt sted.

Hvordan rengør jeg timeren?

Brug en blød, tør klud. Brug ikke rengøringsmidler eller kemikalier, der kan beskadige enheden.

Hvad gør jeg ved fejl eller problemer?

Kontakt din forhandler eller producenten. Forsøg ikke at åbne eller reparere enheden selv; reparationer skal udføres af en specialist.

BRUGSANVISNING 51276 Goobay

1 Sikkerhedsanvisninger....38
2 Beskrivelse og funktion....39

2.1 Produkter 39
2.2 Leveringsomfang 39
2.3 Produktdele....39
2.4 Tekniske data....39

3 Bestemmelsesmæssig anvendelse 40
4 Port 40
5 Indstillinger 40

5.1 Indstilling af klokkeslæt 40
5.2 Indstilling af tændingstidspunkter 41
5.3 Indstilling af driftstilstand 41
5.4 Skift mellem sommer- og vintertid .. 41

6 Vedligeholdelse, pleje, opbevaring og transport....41
7 Hæftelsesoplysninger 42
8 Om bortskaffelse 42

8.1 Produkter 42
8.2 Emballage 42

9 EU-overensstemmelseserklæring 42
10 Brugte symboler 42

1 Sikkerhedsanvisninger

Brugsanvisningen er en integreret del af produktet og indeholder vigtige anvisninger for korrekt brug.

- Læs brugsanvisningen helt og omhyggeligt igennem før ibrug tagning.

Brugsanvisningen skal være tilgængelig i tilfælde af usikkerhed, og hvis du giver produktet videre.

• Gem brugsanvisningen.

• Anvend kun produktet, produktdelene og tilbehøret i fejlfri stand.

- Sammenlign de tekniske data for alle de apparater, som skal anvendes, og forvis dig om, at de er kompatible.

- Kontakt forhandleren eller producenten i tilfælde af spørgsmål, defekter, mekaniske skader, fejl og andre problemer, som ikke kan løses ved hjælp af den medfølgende dokumentation.

Anvisninger for afbrydelse af produktet fra lysnettet

Produktet har ikke nogen tænd/sluk-knap og må kun sluttes til en let tilgængelig stikkontakt, så det er muligt i nødstilfælde og efter brug hurtigt at afbryde det fra lysnettet.

- Det er kun spændingsfrit, när stikket er trukket ud.

- I nødstilfælde, efter brug og i tordenvejr skal netstikket trækkes ud. Husk at trække i stikket!

Overbelastning

• Må ikke serieforbindes.

- Brug aldrig apparater såsom strygejern, varmestråler, kedler, kaffemaskiner, brødristere osv., Som er underlagt opsyn under drift, med en timer, da der er risiko for brand.

Fare for elektrisk stød

- Det er kun spændingsfrit, når stikket er trukket ud.

- Åbn ikke kabinettet.

- Modificer ikke produktet og tilbehøret.

- Installation, afmontering, vedligeholdelse og reparation skal altid udføres af en elektriker.

- Kortslut ikke tilslutninger og koblingskredse.

Snitskader

Egner sig ikke til børn. Produktet er ikke legetøj!

- Sørg for, at sikre emballage, smådele og isoleringsmateriale mod utilsigtet anvendelse.

- Må ikke drejes, bøjes eller på anden måde belastes mekanisk i isat tilstand.

- Vent nogle minutter ved store temperaturforskelle efter transport, før du tager apparatet i brug.

- Undgå ekstreme belastninger som varme og kulde, nedbør og direkte solindstråling, mikrobølger samt vibrationer og mekaniske tryk.

2 Beskrivelse og funktion

2.1 Produkter

Denne analog kontaktur bruges til præcis og nem kontrol over elektroniske enheder.

• letbetjent, analogt tænd/sluk-ur
• tænder og slukker apparater op til 96x pr. dag i 15 minutters interval-ler
- mulighed for vedvarende drift via kontakt
• med kontrol-LED

2.2 Leveringsomfang

Art. Pakkeindhold
51276 1x	Analogt tænd/sluk-ur ZSU 1, brugsanvisning
55538 2x	Analogt tænd/sluk-ur ZSU 1, brugsanvisning
55539 3x	Analogt tænd/sluk-ur ZSU 1, brugsanvisning
55540 5x	Analogt tænd/sluk-ur ZSU 1, brugsanvisning

2.3 Betjeningselementer

1 Kabinet
3 Vippearme
5 Schuko-hanstik
7 Schuko-stikdåse
6 Kontrol-LED
2 Indstillingshjul
Valgknap TIL/Tid

2.4 Tekniske data

Varenumre	51276_55538_55539_55540
Indgang	SikkerhedskontakthanstikCEE 7/4
Udgang	Stødsikker stikkontakt CEE 7/3
Nominel spænding (V ~@ 50 Hz) 220-240
Standby, effektforbrug (W) < 1,5
Maks. Effekt (W)Strømstyrke (A)	350016 (2)
Mål (mm) 120 x 80 x 74
Vægt (g) 145
Min. tidsinterval (minutter) 15
Driftstemperatur (°C) -0 ~ + 55
Nøjagtighed (Protokol / dag) +/- 6
Kapslingsklasse / Beskyttelsestype I / IP20

3 Bestemmelsesmæssig anvendelse

Enhver anvendelse, der afviger fra kapitlet »Beskrivelse og funktion« eller »Sikkerhedsanvisninger«, er ikke tilladt. Dette produkt må kun anvendes indendørs i tørre rum. Hvis disse bestemmelser og sikkerhedsanvisninger ikke følges eller overholdes, kan det medføre

IP20: Dette produkt er beskyttet mod mellemstore fremmedlegemer, men ikke mod vandindtrængen.

Dette produkt må kun anvendes indendørs i tørre rum.

4 Port

- Sæt tænd/sluk-uret i en let tilgængelig Schuko-stikdåse.

5 Indstillinger

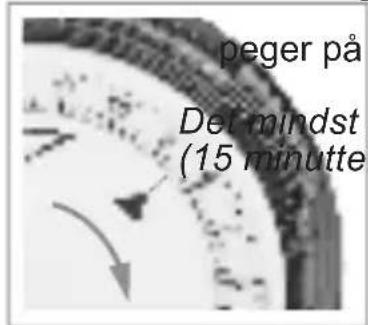

5.1 Indstilling af klokkeslæt

- Drej indstillingshjulet med uret, indtil pilen det ønskede klokkeslæt.

Produktet leveres med 24 timers-visning.

Der mindst mulige indstillingsinterval er 1/4 h (15 minutter).

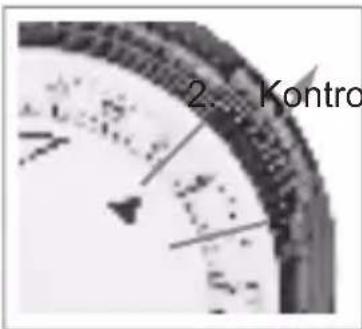

5.2 Indstilling af tændingstidspunkter

1. Tryk den ønskede vippearm set oppefra i

p i l e n s r e t n i

llér, at vippearmene går korrekt og

sikkert i indgreb.

Der høres en kliklyd.

Det mindst mulige indstillingsinterval er 1/4 h (15 minutter).

I de indstillede TIL-tændingstidspunker og ved

permanent tilkoblet tænd/sluk-ur lyser kontrol-LED'en.

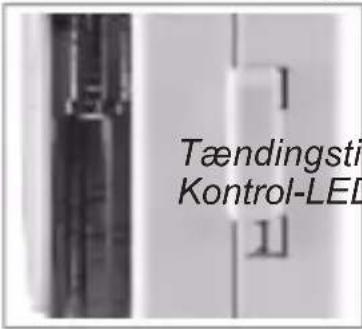

5.3 Indstilling af driftstilstand

• Tænd tænd/sluk-uret permanent. vises.

Tænd/sluk-uret er tændt permanent.

Tændingstidspunkterne er inaktive.

Kontrol-LED'en lyser.

- Sæt tænd/sluk-uret i tændingstidspunktstilstand.

vises.

Tænd/sluk-uret tændes på de indstillede tidspunkter.

Tændingstidspunkterne er aktive.

Kontrol-LED'en lyser under TIL-tændingstidspunkterne.

5.4 Skift mellem sommer- og vintertid

Sommer- og vintertid skal indstilles manuelt af brugeren.

• Se kapitel 5.1.

6 Vedligeholdelse, pleje, opbevaring og transpot

Produkterne er vedligeholdelsesfri.

PAS PÅ!

Materielle skader

• Anvend altid en tør og blød klud til rengøring.
• Anvend aldrig rengøringsmidler og kemikalier.
• Skal opbevares køligt og tørt.
- Opbevar produktet utilgængeligt for børn og på et tørt og støvbes kyttet sted, hvis det ikke skal bruges i længere tid.
Gem og anvend den originale emballage, hvis produktet på et tids punkt skal transporteres.

7 Hæftelsesoplysninger

Forbehold for trykfejl og ændringer af produkt, emballage eller produktdokumentation

Se vores garantibetingelser. Du kan rekvirere de aktuelle betingelse ved at bruge de anførte kontaktoplysninger.

8 Om bortskaffelse

8.1 Produkter

Elektriske og elektroniske apparater må iht. Rådets WEEE-direktiv ikke bortskaffes med almindeligt husholdningsaffald. Apparaternes bestanddele skal sorteres og bortskaffes separat på en kommunal genbrugsstation, fordi giftige og farlige bestanddele ved forkert bortskaffelse kan skade sundheden og miljøet.

Som forbruger er du forpligtet til efter gældende lov at returnere elektrisk og elektronisk affald til producenten, forhandleren, eller til en offentlig opsamlingssted ved afslutning af produktets levetid. Detaljerne reguleres i de nationale lovgivning. Symbolet på dette produkt, i bruger manualen, eller på indpakningen opfylder disse regler. Med denne form for affaldssortering, anvendelse, og affaldsgenbrug opnår du en vigtig del i at bevare miljøet.

WEEE No: 82898622

8.2 Emballage

Emballage kan bortskaffes gratis på de tilsvarende indsamlingsste der – papir i papircontaineren, kunststof i den gule pose og glas i genbrugsglascontaineren.

DE4535302615620

Ved at anvende CE-mærkningen erklærer Goobay®, som er et registreret mærkenavn tilhørende Wentronic GmbH, at udstyret overholder de europæiske regulativers mindstekrav og retningslinjer.

10 Brugte symboler

Kun til indendørs brug IEC 60417- 5957
Genbrug	ISO 7001 - PI PF 066
Vekselstrøm IEC 60417- 5032
