GEBRUIKSAANWIJZING 51276 Goobay

1 Veiligheidsvoorschriften....32
2 Beschrijving en werking 33
2.1 Producten....33
2.2 Leveringsomvang 33
2.3 Bedieningselementen en onderdelen 33
2.4 Technische gegevens....33
3 Gebruik conform de voorschriften 34
4 Aansluiting....34
5 Instellingen 34
5.1 Tijd instellen....34
5.2 Schakeltijden instellen....35
5.3 Bedrijfsmodus instellen 35
5.4 Overgang tussen zomertijd en wintertijd 35
6 Onderhoud, verzorging, opslag en transport 35
7 Aansprakelijkheidsaanwijzing....36
8 Aanwijzingen voor afvalverwijdering 36
8.1 Producten....36
8.2 Verpakkingen 36
9 EU-conformiteitsverklaring 36
10 Gebruikte symbolen....36

1 Veiligheidsvoorschriften

Deze vormt een onderdeel van het product en bevat belangrijke aanwijzingen voor het correcte gebruik.

• Lees de gebruiksaanwijzing voor gebruik volledig en zorg vuldig door.

Deze moet bij twijfel en bij doorgifte van het product beschikbaar zijn.

- Bewaar de gebruiksaanwijzing.

- Gebruik product, productonderdelen en accessoires alleen in p e r f e c t e s t a a t

• Vergelijk de technische gegevens van alle te gebruiken apparaten met elkaar en stel de onderlinge compatibiliteit zeker.

- Bij vragen, defecten, mechanische beschadigingen, storingen of andere problemen die niet door de bijgevoegde documentatie kunnen worden verholpen, neemt u contact op met uw dealer of fabrikant.

Opmerkingen over het uitschakelen van de voedingsspanning

Het product heeft geen stroomschakelaar en mag alleen op gemak kelijk toegankelijke stopcontacten worden gebruikt om in geval van nood en na gebruik snel de stekker eruit te kunnen trekken.

- Spanningsloosheid alleen bij een uitgetrokken stekker.

- In geval van nood, na gebruik en bij onweer de stekker uittrekken aan de stekkerbehuizing!

Overbelasting

- Niet achter elkaar steken.

- Gebruik apparaten zoals strijkijzers, warmtestralers, waterkokers, koffiemachines, broodroosters enz. Die tijdens het gebruik onder toezicht staan, nooit met een timer, aangezien er brandgevaar bestaat.

Gevaar voor een elektrische schok

- De behuizing niet openen.

- Breng geen wijzigingen aan producten of accessoires aan.

- Laat installatie-, demontage-, onderhouds- en reparatiewerkzaamheden alleen door opgeleide elektriciens uitvoeren.

- Aansluitingen en schakelcircuits niet kortsluiten.

Doelgroepinformatie

Niet geschikt voor kinderen. Dit product is geen speelgoed!

- Beveilig de verpakking, kleine onderdelen en isolatiemateri aal tegen onbedoeld gebruik.

Bedrijfs- en opslagomstandigheden

- In aangesloten toestand niet verdraaien, buigen of anderszins blootstellen aan mechanische belasting.

- Bij grote temperatuurverschillen na het transport enkele minuten wachten voordat het apparaat in gebruik wordt genomen.

- Extreme belastingen, zoals warmte en koude, natheid en directe zonnestraling, microgolven alsmede trillingen en mechanisc-druk vermijden.

2 Beschrijving en werking

2.1 Producten

Deze analoge timer wordt gebruikt voor nauwkeurige en eenvoudige regeling van elektronische apparaten.

• Gebruiksvriendelijke, analoge schakelklok
  • Permanent bedrijf mogelijk met schakelaar
  • Met controle-LED

• Schakelt apparaten tot max. 96 x per dag aan en uit met tussenpo zen van 15 minuten

2.2 Leveringsomvang

Art. Verpakkingsinhoud
51276 1x	Analoge schakelklok ZSU 1, Gebruiksaanwijzing
55538 2x	Analoge schakelklok ZSU 1, Gebruiksaanwijzing
55539 3x	Analoge schakelklok ZSU 1, Gebruiksaanwijzing
55540 5x	Analoge schakelklok ZSU 1, Gebruiksaanwijzing

2.3 Bedieningselementen en onderdelen

1 2 3 4 5 6 7

1 Carcasa
3 Tuimelaars
5 Geaarde stekker

7 Geaard stopcontact

2 Instelwiel
4 Keuzeschakelaar AAN/Tijd
6 Controle-led

Artikelnummers	51276_55538_55539_55540
Ingang	Geaarde stekkerCEE 7/4
Uitgang	Schokbestendig stopcontact CEE 7/3
Nominale spanning (V~@ 50 Hz) 220-240
Stand-bystroomverbruik (W) < 1,5
Max. Vermogen (W) / Stroom (A)	3500 16 (2)
Afmetingen (mm) 120 x 80 x 74
Gewicht (g) 145
Min. tijdsinterval (minuten) 15
Bedrijfstemperatuur (°C) -0 ~ +55
Nauwkeurigheid (Minuten / dag) +/- 6
Beschermingsklasse / Beschermingsgraad	I / IP20

3 Gebruik conform de voorschriften

Een ander gebruik dan beschreven in het hoofdstuk „Beschrijving en functie“ of in de „Veiligheidsinstructies“ is niet toegestaan. Dit product mag alleen worden gebruikt in droge binnenru-

imten. Het niet in acht nemen en niet opvolgen van deze instructies en veiligheidsvoorschriften kan leiden tot ernstige ongevalen, lichamelijk letsel en materiële schade.

IP20: Dit product is beschermd tegen middelgrote vreemde voorwer pen, maar niet tegen het binnendringen van water.

4 Aansluiting

- Steek de schakelklok in een goed toegankelijk geaard stopcontact.

5 Instellingen

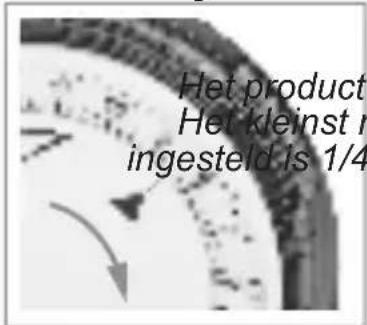

5.1 Tijd instellen

Het product Het kleinst ingesteld is 1/4

- Draai het instelwiel met de klok mee, totdat de pijl naar de gewenste tijd wijst.

Het product is voorzien van een 24-uurs weergave. Het kleinst mogelijke interval dat kan worden ingesteld is 1/4 uur / een kwartier (15 minuten).

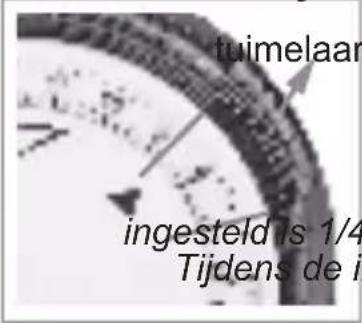

5.2 Schakeltijden instellen

tuimelaar ingesteld is 1/4 Tijdens de i

1. Van bovenaf gezien drukt u de gewenste in de richting van de pijl naar achteren.

2. Controleer of de tuimelaars goed in Er klinkt een hoorbaar klikgeluid.

Het kleinst mogelijke interval dat kan worden / een kwartier (15 minuten).

telde inschakeltijden en bij perma-

nent ingeschakelde schakelklok brandt de trole-led.

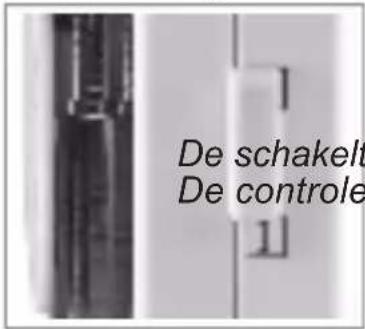

5.3 Bedrijfsmodus instellen

De schakelt De controle

• Schakel de schakelklok permanent in.

I is zichtbaar.

De schakelklok is permanent ingeschakeld.

De schakeltijden zijn inactief.

De controle-led brandt.

- Schakel de schakelklok in de tijdschakelaar modus.

is zichtbaar.

De schakelklok is ingeschakeld op de ingestelde tijden.

De schakeltijden zijn actief.

De controle-led brandt tijdens de inschakeltijden.

5.4 Overgang tussen zomertijd en wintertijd

De zomer- en wintertijd moet door de gebruiker handmatig worden ingesteld.

• Raadpleeg hiervoor hoofdstuk 5.1.

6 Onderhoud, verzorging, opslag en transport

De producten zijn onderhoudsvrij.

ATTENTIE!

Materièle schade

• Gebruik alleen een droge en zachte doek om te reinigen.
• Gebruik geen reinigingsmiddel en chemische producten.
  • Sla het product koel en droog op.
• Als het product langere tijd niet wordt gebruikt, bewaarhet dan in een droge en stofdichte omgeving enhoud het buiten het bereik van kinderen.
  • Bewaar de originele verpakking voor het transport en gebruik deze.

7 Aansprakelijkheidsaanwijzing

Wij behouden ons drukfouten en wijzigingen aan het product, de verpakking of de productdocumentatie vooror.

- Neem onze garantievoorwaarden in acht. Deze kunt u in de actuele vorm onder de genoemde contactgegevens aanvragen.

8 Aanwijzingen voor afvalverwijdering

8.1 Producten

Elektrische en elektronische apparaten mogen volgens de Euro pese AEEA-richtlijn niet met het huisvuil worden weggegooid. De onder delen daarvan moeten gescheiden bij de recycling of de afvalver wijdering worden ingeleverd, omdat giftige en gevaarlijke onder delen bij onvakkundige afvalverwijdering de gezondheid en het milieu duurzaam schade kunnen berokkenen. U bent als consument volgens de Duitse Wet op de elektronica (ElektroG) verplicht om elektrische en elektronische apparaten aan het einde van hun levensduur kosteloos terug te geven aan de fabrikant, de winkel of aan de daarvoor voorziene, openbare inzamelpunten. Bijzonderheden daarover regelt het betreffende nationale recht. Het symbool op het product, de gebruiksaanwijzing en/of de verpakking verwijst naar deze bepalingen. Met dit type scheiding van stoffen, recycling en afvalverwijdering van oude apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieu.

WEEE Nr.: 82898622

8.2 Verpakkingen

Verpakkingen kunnen kosteloos worden afgevoerd via de betreffende inzameling – papier bij het oud papier, plastic in de gele zak en glas in de glasbak.

DE4535302615620

9 EU-conformiteitsverklaring

Met het CE-teken verklaart Goobay®, een geregistreerd handelsmerk van Wentronic GmbH, dat het product aan de fundamentele vereisten en richtlijnen van de Europese bepalingen voldoet.

10 Gebruikte symbolen

Alleen voor binnengebruik	IEC 60417- 5957
Recycling	ISO 7001 - PI PF 066
Wisselstroom	IEC 60417- 5032
