Tipo di prodotto	Timer analogico (interruttore orario)
Dimensioni (L x l x h)	120 x 80 x 74 mm
Peso	145 g
Alimentazione	220-240 V~, 50 Hz
Potenza massima / Corrente	3500 W / 16 A
Intervallo di tempo minimo	15 minuti
Precisione	± 6 minuti al giorno
Numero di commutazioni al giorno	Fino a 96 (a intervalli di 15 min)
Modalità di funzionamento	Programmato o continuo (ON permanente)
Display	Quadrante 24 ore con segmenti da 15 min
Indicatore LED	Spia di funzionamento e commutazione
Tipo di spina	Spina di sicurezza CEE 7/4 (ingresso) - Presa CEE 7/3 (uscita)
Classe di protezione	I
Grado di protezione	IP20 (uso interno asciutto)
Temperatura di funzionamento	0 °C a +55 °C
Consumo in stand-by	< 1,5 W
Contenuto della confezione	1 timer, 1 manuale di istruzioni
Manutenzione e pulizia	Panno morbido e asciutto; non utilizzare detergenti
Sicurezza	Non aprire l'alloggiamento; non utilizzare con apparecchi che richiedono sorveglianza (ferri da stiro, radiatori, ecc.)
Ricambi e riparabilità	Pezzi non forniti; riparazione solo da parte di un tecnico specializzato
Informazioni generali	Conforme CE; smaltimento secondo RAEE; imballaggio riciclabile

Domande frequenti - 51276 Goobay

Come impostare l'ora sul timer Goobay 51276?

Ruotare il quadrante nella direzione della freccia fino all'ora desiderata. Il quadrante è suddiviso in 24 ore con intervalli di 15 minuti.

Come programmare i tempi di commutazione?

Abbassare verso l'esterno i segmenti (levette) corrispondenti alle ore desiderate. Un clic conferma l'inserimento. I segmenti abbassati corrispondono ai periodi di accensione.

Come passare alla modalità continua (ON permanente)?

Ruotare l'interruttore situato sul lato del timer sulla posizione 'I'. La spia LED si accende e i tempi programmati vengono disattivati.

Come tornare alla modalità programmata?

Ruotare l'interruttore sulla posizione 'orologio' (simbolo di commutazione). Il timer seguirà quindi i tempi di commutazione programmati.

Qual è la potenza massima che il timer può supportare?

La potenza massima è di 3500 W (16 A) a 220-240 V~. Non superare questo limite per evitare rischi di sovraccarico.

È possibile utilizzare il timer con un ferro da stiro o un radiatore?

No, è vietato utilizzare questo timer con apparecchi che richiedono sorveglianza durante il funzionamento (ferri da stiro, radiatori, bollitori, ecc.) a causa del rischio di incendio.

Come cambiare l'ora legale/invernale?

Il cambio dell'ora deve essere effettuato manualmente. Fare riferimento alla sezione 'Impostazione dell'ora' per regolare il quadrante di un'ora avanti o indietro.

Il timer è impermeabile?

No, il grado di protezione è IP20, il che significa che è protetto contro corpi solidi di medie dimensioni ma non contro l'acqua. Utilizzarlo solo all'interno e in un luogo asciutto.

Come pulire il timer?

Utilizzare un panno morbido e asciutto. Non utilizzare detergenti o prodotti chimici che potrebbero danneggiare l'apparecchio.

Cosa fare in caso di guasto o problema?

Contattare il rivenditore o il produttore. Non tentare di aprire o riparare l'apparecchio da soli; le riparazioni devono essere effettuate da un tecnico specializzato.

MANUALE UTENTE 51276 Goobay

Istruzioni per l'uso

Cronometre analogice

Inhalt

1 Istruzioni per la sicurezza 20

2 Descrizione e Funzione 21

2.1 Prodotti....21
2.2 Contenuto della confezione....21
2.3 Elementi di comando e parti.... 21
2.4 Specifiche 21

3 Scopo d'utilizzo 22
4 Collegamento 22
5 Regolare....22

5.1 Impostare il tempo 22
5.2 Impostazione dei tempi di commutazione 23
5.3 Impostazione della modalità di funzionamento ..... 23
5.4 Estate e inverno cambiamento 23

6 Manutenzione, cura, conservazione e trasporto.... 23
7 Avviso di responsabilità 24
8 Note per lo smaltimento 24

8.1 Prodotti....24
8.2 Imballaggi.... 24

9 UE Dichiarazione di conformità 24

10 Simboli utilizzati 24

1 Istruzioni per la sicurezza

Le istruzioni per l'uso è parte integrante del prodotto e conti ne importanti informazioni per un uso corretto.

• Leggere attentamente e completamente le istruzioni prima dell'uso.

Le istruzioni per l'uso essere disponibile per le incertezze e trasferi mento del prodotto.

- Conservare questo istruzioni per l'uso.

• Utilizzare il prodotto, le parti del prodotto e gli accessori solo in perfette condizioni.

- Confrontare le specifiche di tutti i dispositivi utilizzati per garantire la compatibilità.

- In caso di domande, difetti, danni meccanici, interferenze e altri problemi, non recuperabili per la documentazione, rivolgersi al rivenditore o produttore.

Note per la separazione della rete

Il prodotto non ha un interruttore di alimentazione e può essere utilizzato solo in punti facilmente accessibili in caso di emergenza e rapidamente dopo l'uso di questa per rimuoverli.

- Alleviare lo stress solo quando la spina è tirato.

- Estrarre direttamente sul corpo del connettore In caso di emergenza, dopo l'uso e durante i temporali, spina!

Sovraccarico

• Non collegare in fila.

• Non azionare mai con timer dispositivi come ferri da stiro, stufe radianti, bollitori, macchine da caffè, tostapane, ecc., Soggetti a supervisione durante il funzionamento, poiché sussiste il rischio di incendio.

Pericolo di scossa elettrica

• Non aprire la custodia.

• Non modificare prodotti e accessori.

• L'installazione, montaggio, manutenzione e riparazione devono essere eseguite esclusivamente da elettricisti specializzati addestrati.

• Non corto do collegamenti e circuiti.

Informazioni sul gruppo di destinazione

Non è pensato per i bambini. Il prodotto non è un giocattolo!

- Imballaggio sicuro, piccole parti e l'isolamento contro l'uso accidentale.

Condizioni di funzionamento e di stoccaggio

- Nello stato inserito non ruotare, piegare o ceppo altrimenti meccanicamente.

- Attendere qualche minuto per le grandi differenze di temperatura dopo il trasporto, per prendere in funzione l'apparecchio.

- Evitare condizioni estreme, calore estremo e ispezionata la freddezza, umidità e luce diretta del sole, così come forni a microonde, vibrazioni e pressione meccanica.

2 Descrizione e Funzione

2.1 Prodotti

Questo interruttore orario analogico viene utilizzato per un controllo preciso e veloce di dispositivi elettronici.

• Timer analogico di facile utilizzo
• Attiva o disattiva i dispositivi fino a 96 volte al giorno ad intervalli di 15 minuti
• Funzionamento continuo possibile mediante interruttore
• LED di controllo

2.2 Contenuto della confezione

Art. Contenuto del pacco
51276 1x	Timer analogico ZSU 1, Istruzioni per l'uso
55538 2x	Timer analogico ZSU 1, Istruzioni per l'uso
55539 3x	Timer analogico ZSU 1, Istruzioni per l'uso
55540 5x	Timer analogico ZSU 1, Istruzioni per l'uso

2.3 Elementi di comando e parti di prodotto

1 Alloggiamento
2 Comporre
3 Bilanciere
4 Interruttore ON / ora
5 Spina di sicurezza
6 Indicatore
7 Presa di terra

2.4 Specifiche

Numero dell'articolo	51276_55538_55539_55540
Ingresso	Spina di sicurezza CEE 7/4
Uscita	Presa contatto di terra CEE 7/3
Tensione nominale (V ~ @ 50 Hz)	220-240
Potenza assorbita stand-by (W) < 1,5
Max. Potenza (W) / Corrente (A) 3500 / 16 (2)
Dimensioni (mm) 120 x 80 x 74
Peso (g) 145
Min. tempo. Intervallo (Min.) 15
Temperatura di funzionamento (°C) -0 ~ + 55
Accuratezza (Minuti / giorno) +/- 6
Classe di protezione / livello I / IP20

3 Scopo d'utilizzo

Non è consentito l'uso del dispositivo in modo diverso da quello descritto nel capitolo „Descrizione e Funzione“ o „Istruzioni per la sicurezza“. Usare il prodotto solamente in ambienti interni asciutti. La mancata osservanza di queste regole e delle istruzi er la sicurezza può provocare incidenti fatali, lesioni e danni a zone e proprietà.

IP20: Questo prodotto è protetto contro i corpi estranei medie, ma non contro le infiltrazioni d'acqua.

4 Collegamento

- Collegare l'interruttore tempo in una presa di corrente ben raggiungibile.

5 Regolare

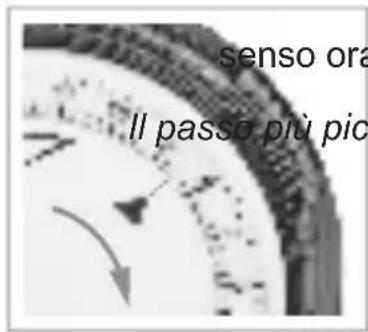

5.1 Impostare il tempo

- Aumentare la freccia indica il quadrante in per il tempo desiderato.

Il prodotto viene fornito con un display di 24 ore. possibile è impostato su 1/4 h (15 minuti).

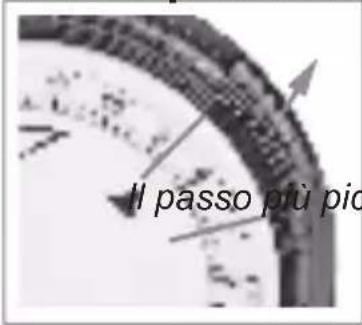

5.2 Impostazione dei tempi di commutazione

1. Premere il rocker desiderato in pianta in

direzione della freccia indietro.

1. Assicurarsi che il corretto impegno del

bilanciere.

Si sente un ticchettio.

Il passo più piccolo possibile è impostato su 1/4 h

(15 minuti).

All'interno del set ON-tempi di commuta:

e permanentemente acceso l'interruttore del

rollo di luci LED.

5.3 Impostazione della modalità di funzionamento

• Girare il interruttore tempo della durata.

è visibile.

Il interruttore tempo è accesa in modo permanente.

I tempi di commutazione sono inattivi.

Il controllo di luci LED.

- Portare l'interruttore in modalità tempo di

commutazione.

è visibile.

L'interruttore è acceso negli orari prestabiliti.

I tempi di commutazione sono attivi.

Il controllo di luci all'interno del LED ON tempi di

commutazione.

5.4 Estate e inverno cambiamento

Il tempo di estate e in inverno deve essere impostata manualmente dall'utente.

• Si prega di fare riferimento al capitolo 5.1.

6 Manutenzione, cura, conservazione e trasporto

Il prodotto è esente da manutenzione.

AVVERTENZA! Danni materiali

• Utilizzare un panno asciutto e morbido solo per la pulizia.
• Non utilizzare detergenti e prodotti chimici.
• Conservare fresco e asciutto.
- Conservare il prodotto fuori dalla portata dei bambini e in un am biente asciutto e protetto dalla polvere quando non in uso.
- Conservare e utilizzare l'imballaggio originale per il trasporto.

7 Avviso di responsabilità

Ci riserviamo il diritto di farlo d'errori di stampa e modifiche al prodotto, imballaggio o documentazione del prodotto.

• Si prega di consultare i nostri termini di garanzia. Questi sono ora disponibili nella loro forma attuale sotto le date informazioni di contatto.

8 Note per lo smaltimento

8.1 Prodotti

In conformità alla Direttiva Europea WEEE, le attrezzature elettriche ed elettroniche non devono essere smaltite insieme ai rifiuti urbani. I componenti devono essere riciclati o smaltiti separatamente. Componenti tossici e pericolosi possono causare danni permanenti alla salute e all'ambiente se smaltiti in modo inadeguato.

Il consumatore è obbligato per legge a portare le attrezzature elettriche ed elettroniche presso punti di raccolta pubblici oppure presso il rivenditore o il produttore al termine della loro durata utile. Devono anche essere osservate tutte le leggi e le normative locali. Il simbolo apposto sul prodotto, nel manuale o sulla confezione richiama l'attenzione su questi termini. Con questo tipo di raccolta differenziata e smaltimento dei prodotti usati si contribuisce in modo sostanziale alla protezione dell'ambiente.

WEEE No: 82898622

8.2 Imballaggi

Gli imballaggi possono essere smaltiti gratuitamente negli appositi punti di raccolta: la carta nella campana, la plastica nel sacco giallo e il vetro nel contenitore per rifiuti in vetro.

DE4535302615620

9 UE Dichiarazione di conformità

Usando il marchio CE, Goobay®, un marchio registrato della Wentronic GmbH, dichiarache il dispositivo è conforme ai requisiti di base ed alle linee.

10 Simboli utilizzati

Solo per uso interno IEC 60417- 5957
Riciclaggio	ISO 7001 - PI PF 066
Corrente alternata IEC 60417- 5032
