51276 - Cyfrowy przełącznik czasowy Goobay - Bezpłatna instrukcja obsługi

Typ produktu	Zegar analogowy (wyłącznik czasowy)
Wymiary (dł. x szer. x wys.)	120 x 80 x 74 mm
Waga	145 g
Zasilanie	220-240 V~, 50 Hz
Maksymalna moc / Prąd	3500 W / 16 A
Minimalny interwał czasowy	15 minut
Dokładność	± 6 minut na dzień
Liczba przełączeń na dzień	Do 96 (co 15 minut)
Tryb pracy	Programowany lub ciągły (ON stałe)
Wyświetlacz	Tarcza 24-godzinna z segmentami co 15 min
Wskaźnik LED	Wskaźnik pracy i przełączania
Typ wtyczki	Wtyczka bezpieczeństwa CEE 7/4 (wejście) - Gniazdo CEE 7/3 (wyjście)
Klasa ochronności	I
Stopień ochrony	IP20 (użytkowanie wewnątrz, sucho)
Temperatura pracy	0 °C do +55 °C
Pobór mocy w stanie czuwania	< 1,5 W
Zawartość opakowania	1 zegar czasowy, 1 instrukcja obsługi
Konserwacja i czyszczenie	Miękka, sucha ściereczka; nie używać detergentów
Bezpieczeństwo	Nie otwierać obudowy; nie używać z urządzeniami wymagającymi nadzoru (żelazka, grzejniki itp.)
Części zamienne i naprawy	Części niedostarczone; naprawa wyłącznie przez specjalistę
Informacje ogólne	Zgodny z CE; utylizacja zgodnie z WEEE; opakowanie nadające się do recyklingu

Często zadawane pytania - 51276 Goobay

Jak ustawić czas w zegarze Goobay 51276?

Obróć tarczę w kierunku strzałki do żądanej godziny. Tarcza jest podzielona na 24 godziny z interwałami co 15 minut.

Jak zaprogramować czasy przełączania?

Opuść segmenty (przełączniki) odpowiadające żądanym godzinom na zewnątrz. Kliknięcie potwierdza załączenie. Wciśnięte segmenty odpowiadają okresom pracy.

Jak przejść w tryb ciągły (ON stałe)?

Obróć przełącznik znajdujący się z boku zegara do pozycji 'I'. Wskaźnik LED zaświeci się, a zaprogramowane czasy zostaną wyłączone.

Jak wrócić do trybu programowanego?

Obróć przełącznik do pozycji 'zegar' (symbol przełączania). Zegar będzie wówczas postępować zgodnie z zaprogramowanymi czasami przełączania.

Jaka jest maksymalna moc, jaką może wytrzymać zegar?

Maksymalna moc wynosi 3500 W (16 A) przy 220-240 V~. Nie przekraczaj tego limitu, aby uniknąć ryzyka przeciążenia.

Czy można używać zegara z żelazkiem lub grzejnikiem?

Nie, używanie tego zegara z urządzeniami wymagającymi nadzoru podczas pracy (żelazka, grzejniki, czajniki itp.) jest zabronione ze względu na ryzyko pożaru.

Jak zmienić czas letni/zimowy?

Zmiana czasu musi być dokonana ręcznie. Odnieś się do sekcji 'Ustawianie czasu', aby przesunąć tarczę o godzinę do przodu lub do tyłu.

Czy zegar jest wodoodporny?

Nie, stopień ochrony to IP20, co oznacza, że jest chroniony przed średnimi ciałami stałymi, ale nie przed wodą. Używaj go tylko wewnątrz i w suchym miejscu.

Jak czyścić zegar?

Użyj miękkiej, suchej ściereczki. Nie używaj detergentów ani środków chemicznych, które mogą uszkodzić urządzenie.

Co zrobić w przypadku awarii lub problemu?

Skontaktuj się ze sprzedawcą lub producentem. Nie próbuj samodzielnie otwierać ani naprawiać urządzenia; naprawy muszą być wykonywane przez specjalistę.

INSTRUKCJA OBSŁUGI 51276 Goobay

1 Zasady bezpieczeństwa 56
2 Opis i funkcja....57

2.1 Produkty....57
2.2 Zakres dostawy 57
2.3 Części produktu....57
2.4 Dane techniczne 57

3 Zastosowanie zgodne z przeznaczeniem 58
4 Przyłącze....58
5 Ustawienia....58

5.1 Ustawianie godziny....58
5.2 Ustawianie czasów załączania 59
5.3 Ustawianie trybu pracy 59
5.4 Zmiana czasu letniego/zimowego 59

6 Konserwacja, pielęgnacja, przechowywanie i transport......59
7 Odpowiedzialność....60
8 Wskazówki dotyczące odpadów....60

8.1 Produkty....60
8.2 Opakowania 60

9 Deklaracja zgodności z normami UE 60
10 Stosowane symbole....60

1 Zasady bezpieczeństwa

Instrukcja obsługi jest częścią składową produktu i zawiera ważne zasady prawidłowego użytkowania.

- Szczegółowo zapoznać się z całą instrukcją obsługi. Instrukcja obsługi musi być dostępna w przypadku wątpliwości podczas obsługi, a także w razie przekazania produktu innym osobom.

- Przechować instrukcję obsługi.

- Korzystać jedynie z produktu, części produktu i wyposażenia dodatkowego w nienagannym stanie.

- Porównać dane techniczne wszystkich urządzeń i zapewnić kompatybilność.

- W razie pytań, awarii i uszkodzeń mechanicznych, usterek i innych problemów, których nie można rozwiązać na podstawie dołączonej dokumentacji zwrócić się do dystrybutora lub producenta.

Wskazówki dotyczące odłączania zasilania

Produkt nie posiada włącznika zasilania i dlatego wolno go podłącać wyłącznie do łatwo dostępnych gniazd wtykowych, aby w sytuacji awaryjnej oraz po użyciu można go było łatwo odłączyć.

- Brak napięcia wyłącznie przy wyciągniętej wtyczce.

- W sytuacji awaryjnej, po użyciu i w czasie burzy wtyczkę wyciągnąć bezpośrednio z obudowy!

Przeciążenie

- Nie podłączaj w rzędzie.

- Nigdy nie używaj urządzeń takich jak żelazka, promienniki, czajniki, ekspresy do kawy, tostery itp., Które podlegają nadzorowi podczas pracy, z wyłącznikiem czasowym, gdyż istnieje

Ryzyko porażenia prądem elektrycznym

- Pod żadnym pozorem nie otwierać obudowy.

- Nie modyfikować produktu ani wyposażenia dodatkowego.

- Montaż, demontaż, prace konserwacyjne i naprawcze mogą być wykonywane wyłącznie przez przeszkolonych specjalistów

- Nie zwierać przyłączy ani obwodów sterujących.

Informacje o grupie docelowej

Nie nadaje się dla dzieci. Ten produkt nie jest zabawką!

- Zabezpieczyć opakowanie, drobne części i materiał izolacyjny przed przypadkowym użyciem.

Warunki eksploatacji i przechowywania

- Podłączonego produktu nie obracać, nie zginać ani w inny sposób nie obciążać mechanicznie.

- W przypadku wystąpienia dużych różnic temperatur po trans porcie, przed uruchomieniem urządzenia odczekać kilka minut.

- Unikać skrajnych obciążeń, takich jak wysoka i niska temperatura, wilgoć i bezpośrednie działanie promieni słonecznych, mikrofale oraz wibracje i nacisk mechaniczny.

2 Opis i funkcja

2.1 Produkty

Ten analogowy zegar sterujący służy do precyzyjnego i prostego sterowania urządzeniami elektronicznymi.

• Łatwy w obsłudze, analogowy zegar sterujący
• Włącza lub wyłącza urządzenia 96 razy dziennie co 15 minut
• Możliwy tryb pracy ciągłej przy użyciu przełącznika
  • Z lampka kontrolna LED

2.2 Zakres dostawy

Art. Zakres dostawy
51276 1x	Analogowy zegar sterujący ZSU 1, instrukcja obsługi
55538 2x	Analogowy zegar sterujący ZSU 1, instrukcja obsługi
55539 3x	Analogowy zegar sterujący ZSU 1, instrukcja obsługi
55540 5x	Analogowy zegar sterujący ZSU 1, instrukcja obsługi

2.3 Części produktu

1 Obudowa 2 Pokrętło regulacyjne
3 Dźwigienka 4 Przełącznik wyboru WŁ./Czas
5 Wtyk ze stykiem ochronnym
6 Lampka kontrolna LED
7 Gniazdo ze stykiem ochronnym

2.4 Dane techniczne

Numer przedmiotu	51276_55538_55539_55540
Wejście	Wtyczka z zestykiem ochronnym CEE 7/4
Wyjście	Gniazdo odporne na wstrząsy CEE 7/3
Napięcie nominalne (V ~@ 50 Hz) 220-240
Pobór mocy w trybie czuwania (W) < 1,5
Maks. moc (W)Natężenie prądu (A)	350016 (2)
Wymiary (mm) 120 x 80 x 74
Masa (g) 145
Min. przedział czasowy (minuty) 15
Temperatura robocza (°C) -0 ~ + 55
Dokładność (Minuty / dzień) +/- 6
Klasa ochronnościStopień ochrony	IIP20

3 Zastosowanie zgodne z przeznaczeniem

Użytkowanie w sposób inny niż opisano w rozdziałach „Opis

Użytkowanie w sposób inny niż opisano w rozdziałach „Opis i funkcje” oraz „Wskazówki dotyczące bezpieczeństwa” jest niedopuszczalne. Niniejszy produkt może być stosowany wyłącznie w suchych po mieszczeniach. Nieprzestrzeganie tych postanowień i

zasad bezpieczeństwa może doprowadzić do poważnych wypadków oraz szkód osobowych i materialnych.

IP20: Produkt ten jest zabezpieczony przez średniej wielkości ciałami obcymi, ale nie przed przenikaniem wody.

4 Przyłącze

- Zegar sterujący podłączyć do łatwo dostępnego gniazda wtyko wego ze stykiem ochronnym.

5 Ustawienia

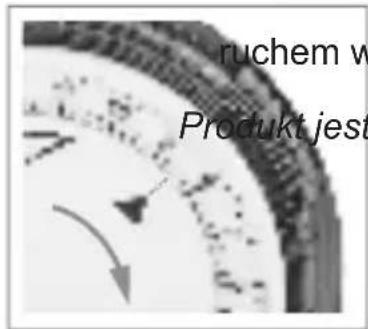

5.1 Ustawianie godziny

- Obracać pokrętło regulacyjne zgodnie z tkówek zegara, aż strzałka będ zie wskazywała odpowiednią godzinę.

tarczany ze wskaźnikiem 24-god zinnym.

Minimalny przedział czasowy, który można usta- wić, wynosi 1/4 godziny (15 minut).

5.2 Ustawianie czasów załączania

1. Nacisnąć odpowiednią dźwigienkę do tyłu, w trzałki, patrząc z góry.

2. Upewnić się, że dźwigienka prawidłowo się

z a b l o k o w a t a .

Minimalny przedział czasowy, który można usta- wić, wynosi 1/4 godziny (15 minut).

W trakcie ustawionych czasów ZAŁĄCZENIA i przy włączonym na stałe zegarze sterującym świeci się lampka kontrolna LED.

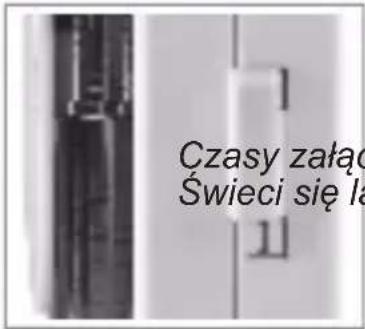

5.3 Ustawianie trybu pracy

• Włączyć zegar sterujący na stałe. I pojawia się. Zegar sterujący jest włączony na stałe.

Czasy załączania są nieaktywne. Świeci się lampka kontrolna LED.

- Przełączyć zegar sterujący w tryb czasów _ z a łą c z a n

pojawia się.

Zegar sterujący jest włączony w ustawionych godzinach.

Czasy załączania są a Lampka kontrolna LED Z A Ł A C Z E

5.4 Zmiana czasu letniego/zimowego

Użytkownik musi ręcznie ustawić czas letni i zimowy.

• Przestrzegać informacji zawartych w rozdziale 5.1.

6 Konserwacja, pielęgnacja, przechowywanie i transport

Produkty są bezobsługowe.

UWAGA!

Szkody materialne

• Do czyszczenia używać wyłącznie suchej i miękkiej ściereczki.
• Nie stosować żadnych środków czyszczących i chemicznych.
• Przechowywać w chłodnym i suchym miejscu.
• W przypadku nieużywania przez dłuższy czas produkt prochowywać w miejscu niedostępnym dla dzieci, w suchym otoczeniu chronionym przed pyłem.
• Przechować oryginalne opakowanie i skorzystać z niego w przypad ku transportu.

7 Odpowiedzialność

Zastrzegamy sobie błędy w druku oraz zmiany w produkcie opakowaniu lub dokumentacji produktuor.

- Zapoznać się z naszymi warunkami gwarancji. W aktualnej formie mogą one zostać przekazane na zapytanie złożone pod podanymi danymi kontaktowymi.

8 Wskazówki dotyczące odpadów

8.1 Produkty

Zgodnie z europejską dyrektywą WEEE urządzeń elektrycznych i elektronicznych nie wolno wyrzucać razem z odpadami domowymi. Ich elementy składowe trzeba osobno przekazać do recyklingu lub utylizacji, ponieważ nieprawidłowo zutylizowane substancje toksyczne lub niebezpieczne mogą trwale zaszkodzić zdrowiu i środowisku.

Po zakończeniu przydatności produktu, klienci są zobowiązani obowiązującymi przepisami do usuwania urządzeń elektrycznych i elektronicznych poprzez ich bezpłatne przekazanie producentowi, dostawcy lub przekazanie do publicznych miejsc zbiórki. Szczegóły są regulowane przepisami krajowymi. Obecność tego symbolu na produkcie, w podręczniku użytkownika, albo na opakowaniu implikuje te określenia. Poprzez stosowanie tego rodzaju separacji odpadów, stosowania i usuwania odpadów, jakimi są zużyte urządzenia, użytkownicy mają swój udział w ochronie środowiska naturalnego.

WEEE Nr.: 82898622

8.2 Opakowania

Opakowania można bezpłatnie dołączać do pojemników zbiorczych—papier do pojemnika na makulaturę, tworzywa sztuczne do żółtego worka oraz szkło do pojemnika na szkło.

DE4535302615620

9 Deklaracja zgodności z normami UE

Za pomocą oznakowania CE Goobay®, zarejestrowana marka Wentronic GmbH, deklaruje, że produkt spełnia zasadnicze wymagania i wytyczne zawarte w przepisach europejskich.

10 Stosowane symbole

Tylko do użytku wewnętrznego IEC 60417- 5957
Recykling	ISO 7001 - PI PF 066
Prąd zmiennyt IEC 60417- 5032
