ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 44531 Goobay

ΟΔΗΓΊΕΣ ΛΕΊΤΟΥΡΓΊΑΣ περιεχόμενα 1 Υποδείξειςασφαλείας ................................................................. 98

1.1 Γε νικά ............................................................................ 98

1.2 Προειδοποιητικάεπίπεδα ............................................ 98

2.2 Περιεχόμεναστηνπαράδοση ...................................... 99

2.3 Τμήματαπροϊόντος ...................................................... 99

2.4 Τεχνικάχαρακτηριστικά ...............................................99

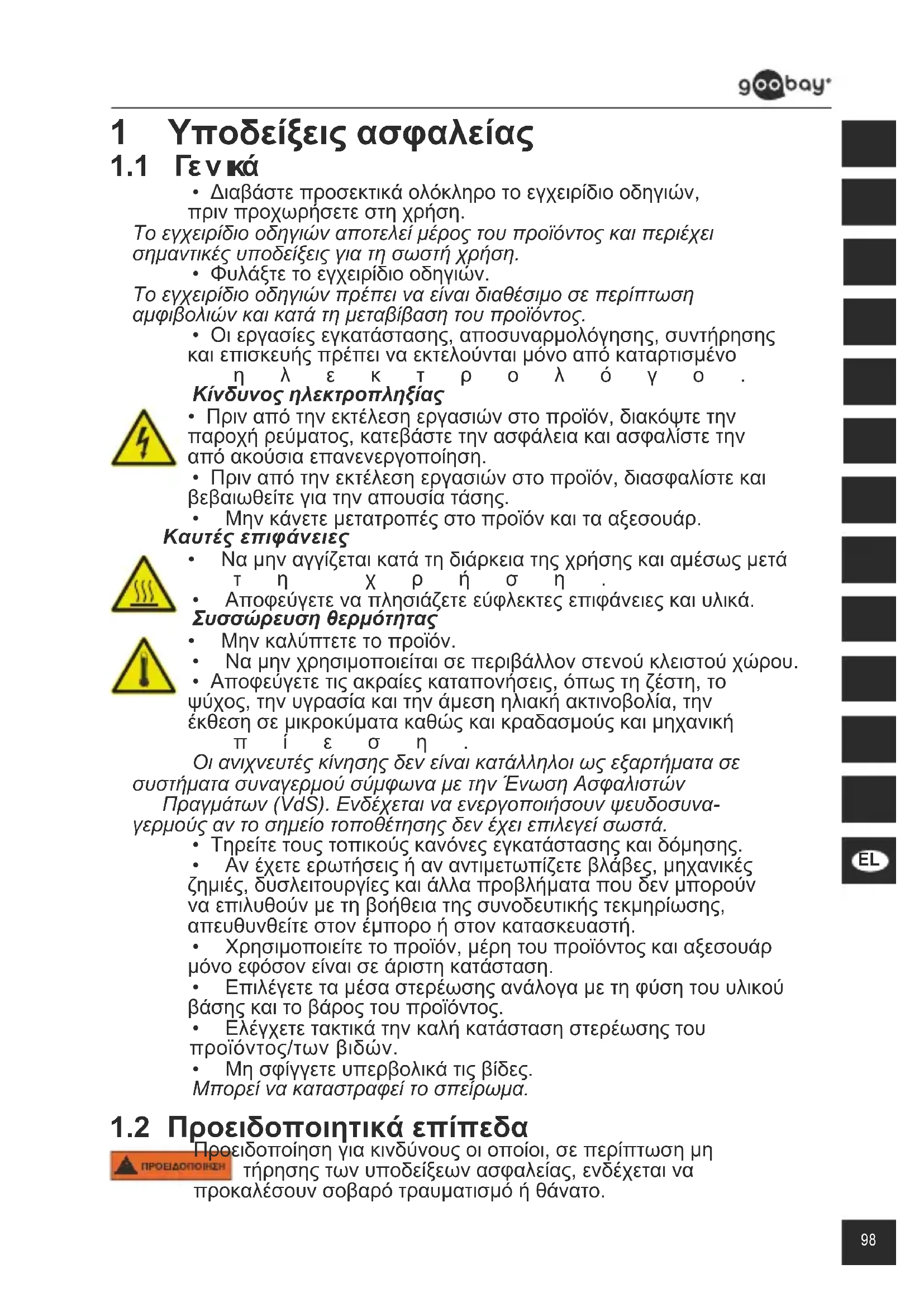

1 Υποδείξεις ασφαλείας

• Διαβάστεπροσεκτικάολόκληροτοεγχειρίδιοοδηγιών, πρινπροχωρήσετεστηχρήση. Το εγχειρίδιο οδηγιών αποτελεί μέρος του προϊόντος και περιέχει σημαντικές υποδείξεις για τη σωστή χρήση.

• Φυλάξτετοεγχειρίδιοοδηγιών. Το εγχειρίδιο οδηγιών πρέπει να είναι διαθέσιμο σε περίπτωση αμφιβολιών και κατά τη μεταβίβαση του προϊόντος.

• Οιεργασίεςεγκατάστασης,αποσυναρμολόγησης,συντήρησης καιεπισκευήςπρέπειναεκτελούνταιμόνοαπόκαταρτισμένο ηλεκτρολόγο. Κίνδυνοςηλεκτροπληξίας

• Πριναπότηνεκτέλεσηεργασιώνστοπροϊόν,διακόψτετην παροχήρεύματος,κατεβάστετηνασφάλειακαιασφαλίστετην απόακούσιαεπανενεργοποίηση.

• Πριναπότηνεκτέλεσηεργασιώνστοπροϊόν,διασφαλίστεκαι βεβαιωθείτεγιατηναπουσίατάσης.

• Μηνκάνετεμετατροπέςστοπροϊόνκαιτααξεσουάρ. Καυτέςεπιφάνειες

• Ναμηναγγίζεταικατάτηδιάρκειατηςχρήσηςκαιαμέσωςμετά

• Αποφεύγετεναπλησιάζετεεύφλεκτεςεπιφάνειεςκαιυλικά. Συσσώρευσηθερμότητας

• Μηνκαλύπτετετοπροϊόν.

• Ναμηνχρησιμοποιείταισεπεριβάλλονστενούκλειστούχώρου.

• Αποφεύγετετιςακραίεςκαταπονήσεις,όπωςτηζέστη,το ψύχος,τηνυγρασίακαιτηνάμεσηηλιακήακτινοβολία,την έκθεσησεμικροκύματακαθώςκαικραδασμούςκαιμηχανική

Οι ανιχνευτές κίνησης δεν είναι κατάλληλοι ως εξαρτήματα σε συστήματα συναγερμού σύμφωνα με την Ένωση Ασφαλιστών Πραγμάτων (VdS). Ενδέχεται να ενεργοποιήσουν ψευδοσυνα- γερμούς αν το σημείο τοποθέτησης δεν έχει επιλεγεί σωστά.

• Τηρείτετουςτοπικούςκανόνεςεγκατάστασηςκαιδόμησης.

• Ανέχετεερωτήσειςήαναντιμετωπίζετεβλάβες,μηχανικές ζημιές,δυσλειτουργίεςκαιάλλαπροβλήματαπουδενμπορούν ναεπιλυθούνμετηβοήθειατηςσυνοδευτικήςτεκμηρίωσης, απευθυνθείτεστονέμποροήστονκατασκευαστή.

• Χρησιμοποιείτετοπροϊόν,μέρητουπροϊόντοςκαιαξεσουάρ μόνοεφόσονείναισεάριστηκατάσταση.

• Επιλέγετεταμέσαστερέωσηςανάλογαμετηφύσητουυλικού βάσηςκαιτοβάροςτουπροϊόντος.

• Ελέγχετετακτικάτηνκαλήκατάστασηστερέωσηςτου προϊόντος/τωνβιδών.

• Μησφίγγετευπερβολικάτιςβίδες. Μπορεί να καταστραφεί το σπείρωμα.

1.2 Προειδοποιητικά επίπεδα

Προειδοποίησηγιακινδύνουςοιοποίοι,σεπερίπτωσημη τήρησηςτωνυποδείξεωνασφαλείας,ενδέχεταινα προκαλέσουνσοβαρότραυματισμόήθάνατο.99 Οδηγίες λειτουργίας

Προειδοποίησηγιακινδύνουςοιοποίοι,σεπερίπτωσημη τήρησηςτωνυποδείξεωνασφαλείας,ενδέχεταινα προκαλέσουντραυματισμό. Προειδοποίησηγιακινδύνουςοιοποίοι,σεπερίπτωσημη τήρησηςτωνυποδείξεων,ενδέχεταιναπροκαλέσουν υλικέςζημιές. 2 Περιγραφή και λειτουργία

ΤοπροϊόναυτόείναιέναςεξωτερικόςπροβολέαςLED.Ορισμέναμοντέλα είναιεπίσηςεξοπλισμέναμεενσωματωμένοανιχνευτήκίνησηςυπέρυθρης ακτινοβολίας.Τααντικείμεναανιχνεύονταιαπότοναισθητήραστηνπεριοχή ανίχνευσης.Ότανεντοπιστείκίνηση,ενεργοποιείταιοσυνδεδεμένος προβολέαςLED.

2.2 Περιεχόμενα στην παράδοση

ΠροβολέαςLEDμεήχωρίςανιχνευτήκίνησης,οδηγίεςλειτουργίας

2.3 Τμήματα προϊόντος

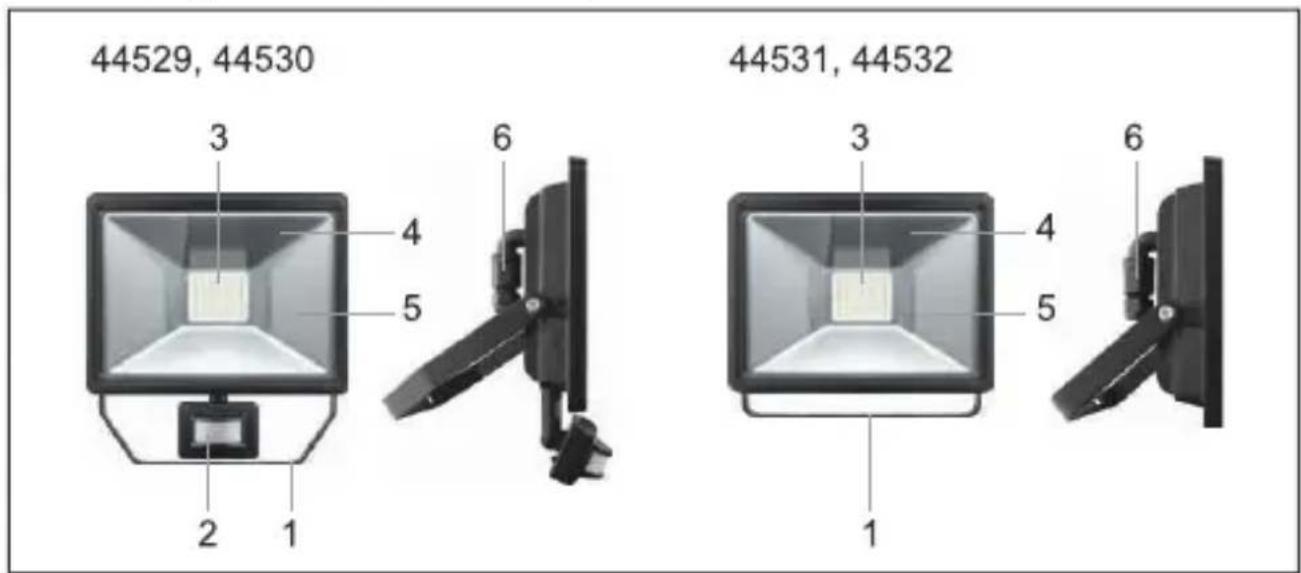

Fig. 7 2:Τμήματαπροϊόντος 1 Βάσηστήριξης 2 Ανιχνευτήςκίνησης 3LED4Ανακλαστήρας 5 Υαλοπίνακας 6 Μπλοκσύνδεσηςμεσυνδετικόπερίβλημα

2.4 Τεχνικά χαρακτηριστικά

Κωδικός είδους 44529 44530 44531 44532 Τάσηεισόδου(V~) 220-240,50Hz ΑριθμόςLED(τεμάχια) 49100

Ισχύς(W) Αντιστοιχείσελαμπτήραπυρακτώσεως (W)

Συντελεστήςαπόδοσης > 0,8 Ονομαστικήφωτεινότητα(lm) 4200 Κατηγορίαενεργειακήςαπόδοσης A Χρώμαφωτός ψυχρό-λευκό Θερμοκρασίαχρώματος(K) 6500 Δείκτηςαπόδοσηςχρώματος(Ra) 65 Γωνίαεκπομπής(°) 100 Ονομαστικήδιάρκειαζωής(ώρες) 30000 Αριθμόςκύκλωνμεταγωγής(τεμ.) 15000 θερμοκρασίαλειτουργίας(°C) -25~+40 Βαθμόςπροστασίας IP44 IP65 Υλικόπεριβλήματος αλουμίνιο Χρώμαπεριβλήματος μαύρο λευκό μαύρο λευκό Διαστάσεις(mm) 250 x 106 x 262 250 x 78 x 216 Καθαρόβάρος(g) 1579 1439 Ρυθμιζόμενηφωτεινότητα X Ανιχνευτής κίνησης

Τύποςαισθητήρα ΑισθητήραςPIR Μέγιστοεύροςανίχνευσης(m) 10 Μέγιστογωνίαανίχνευσης(°) 180 Καθυστέρηση απενεργοποίησης (δευτ.) Από...έως 10 ... 600 Ύψος εγκατάστασης (m) Από...έως 1,8 ... 2,5 Ta b . 2 6 : Τεχνικάχαρακτηριστικά 3 Προβλεπόμενη χρήση Δενεπιτρέπεταιάλληχρήσηπέραναυτήςπουπεριγράφεται στηνπαράγραφο«Περιγραφήκαιλειτουργία»ήστις «Υποδείξειςασφαλείας».101 Οδηγίες λειτουργίας

IP44 Τοπροϊόναυτόδιαθέτειπροστασίααπόυγρόεκτοξευόμενο απόοποιαδήποτεδιεύθυνσηκαιεπαφήμεξένασώματα ≥Ø1mm. IP65 Αυτότοπροϊόνείναιανθεκτικόστησκόνηκατάτηνεπαφήκαι φέρειπροστασίααπόπίδακεςνερού. 4 Προετοιμασία

1. Συγκρίνετετατεχνικάχαρακτηριστικάόλωντωνσυσκευώνπου

πρόκειταιναχρησιμοποιηθούνκαιδιασφαλίστετη συμβατότητα.

2. Βεβαιωθείτεότιόλαταμέρηπεριλαμβάνονταιστηνπαράδοση

καιότιείναιάθικτα. 5 Συναρμολόγηση Κίνδυνος πτώσης/ Κίνδυνος σύνθλιψης

• Τοποθετείτεκαιχρησιμοποιείτετα βοηθητικάμέσαμεασφάλεια.

• Μηνκρατάτεμέλητουσώματοςανάμεσασεμέρηπουκόβουν.

• Τοποθετήστετοκαλώδιομεασφάλεια. Fig. 73: Θέσητοποθέτησης

1. Επιλέξτετηθέσητοποθέτησηςσύμφωναμεταακόλουθα

• Ηεπιφάνειαπρέπειναείναισταθερή.

• Δενπρέπειναυπάρχουνκοντάεύφλεκτααντικείμενα.

• Τοπροϊόνπρέπεινατοποθετηθείσεαπολύτωςευθείαθέση. Μόνο για τα μοντέλα με αισθητήρα κίνησης:

• Δενπρέπειναυπάρχουνκοντάανοίγματααερισμού.

• Φυτά,φωτισμόςδρόμου,ανακλαστικέςεπιφάνειεςή αντικείμεναπουκινούνταιτυχαίαδενπρέπειναβρίσκονται εντόςτουεύρουςανίχνευσης.102

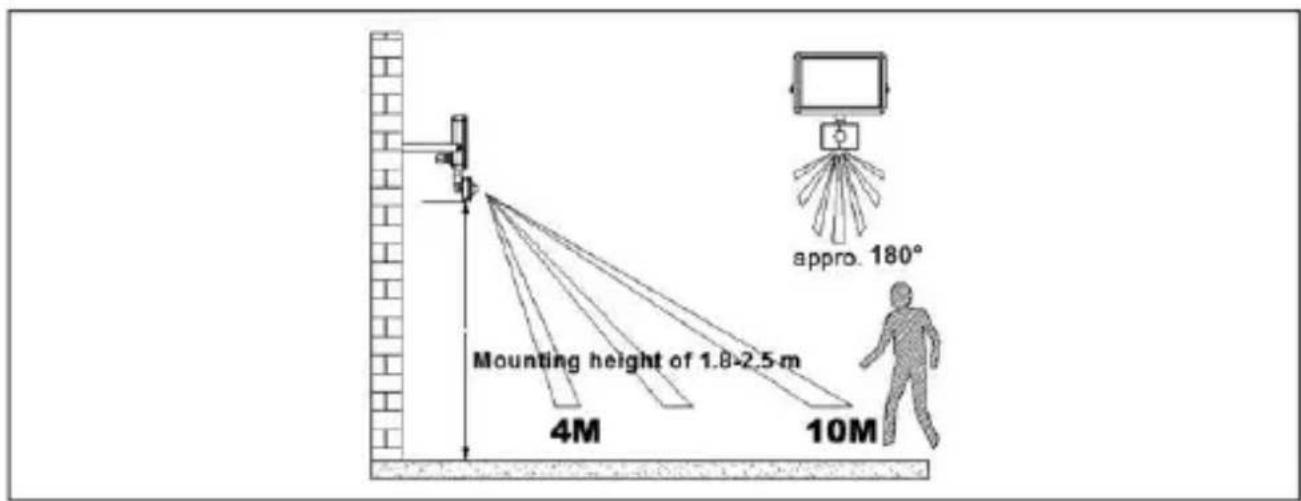

F i g . 74 : Εμβέλεια:

2. Επιλέξτεκατάλληλουλικότοποθέτησηςσύμφωναμετην

επιλεγμένηεπιφάνειακαιτοβάροςτουπροϊόντος. Το υλικό τοποθέτησης δεν περιλαμβάνεται.

3. ΣημειώστετηναπόστασητωνοπώνδιάτρησηςXκαιτη

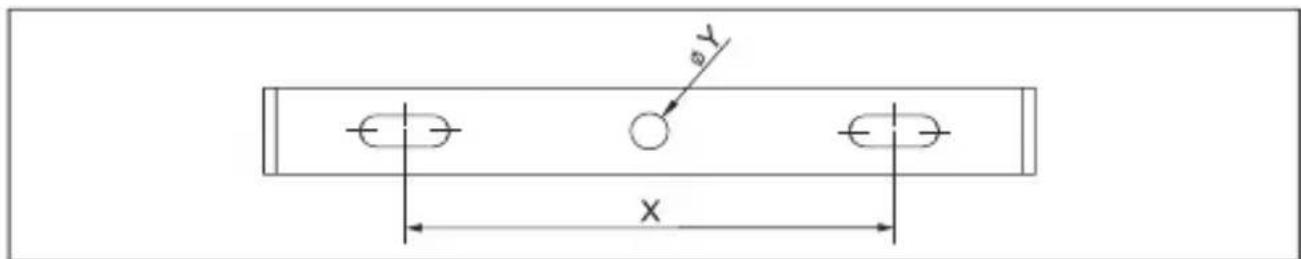

θέσητουστυπιοθλίπτηYχρησιμοποιώνταςτοστήριγμα στερέωσηςκαικατάλληλομολύβι. Fig. 7 5: Επίτοιχητοποθέτηση Κωδικός είδους X Y 44529, 44530, 44531, 44532 120 mm Ø8,5mm Ta b . 2 7 : ΑπόστασηοπώνδιάτρησηςXκαιστυπιοθλίπτηY

4. Τρυπήστετιςοπέςστερέωσηςμετακατάλληλαεργαλεία.

5. ΣυνδέστετονπροβολέαLED.

6 Εγκατάσταση Κίνδυνοςηλεκτροπληξίας

• Ταανοικτάάκρακαλωδίουεπιτρέπεταινα συνδέονταιΜΟΝΟαπόέμπειροηλεκτρολόγο.

• Πριναπότηνεκτέλεσηεργασιώνστοπροϊόν,διακόψτετην παροχήρεύματος,κατεβάστετηνασφάλειακαιασφαλίστετην απόακούσιαεπανενεργοποίηση.

• Πριναπότηνεκτέλεσηεργασιώνστοπροϊόν,διασφαλίστεκαι βεβαιωθείτεγιατηναπουσίατάσης.103 Οδηγίες λειτουργίας

Τα μοντέλα χωρίς γειωμένο φις πρέπει να είναι μόνιμα εγκατεστημένα στο δίκτυο. Τα καλώδια ισχύος που χρησιμοποιούνται πρέπει να έχουν ελάχιστη διατομή 1,0 mm². Οι αγωγοί πρέπει να φέρουν χιτώνια

Οι παρακάτω συνδέσεις πραγματοποιούνται στην κλέμα ακροδεκτών του προϊόντος: 6 mm 15 mm

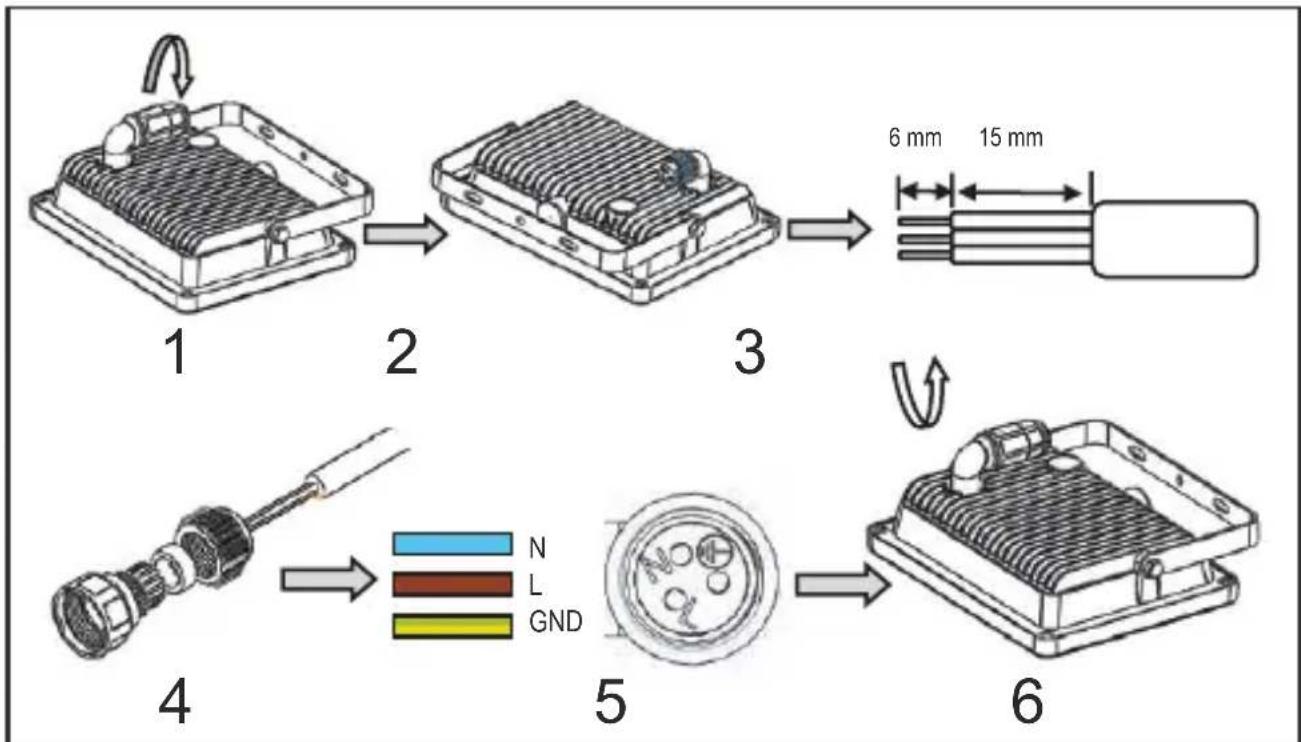

Fig. 7 6: Εγκατάσταση

1. Απενεργοποιήστετηνασφάλεια.

2. Ανοίξτετοσυνδετικόπερίβλημαστρέφοντάςτο

αριστερόστροφαμέχριναεκτεθείτομπλοκακροδεκτώνόπως φαίνεταιστοσχήμα76-2.

3. Μονώστετακαλώδιαόπωςφαίνεταιστοσχήμα76-3.

4. Σύρετετατμήματατουσυνδετικούπεριβλήματοςπου

φαίνονταιστοσχήμα76-4πάνωαπότοκαλώδιοσύνδεσης.

5. Βιδώστετοκαλώδιοτροφοδοσίαςόπωςφαίνεταιστοσχήμα

6. Σφίξτετοσυνδετικόπερίβλημαπεριστρέφονταςδεξιόστροφα

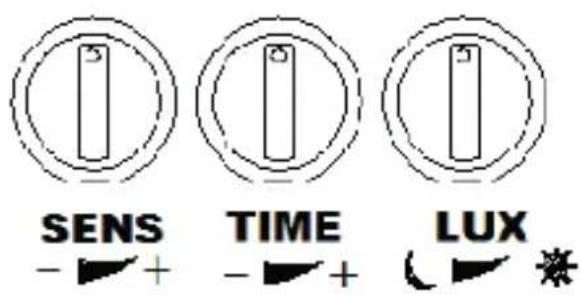

όπωςφαίνεταιστηνΕικόνα76-6. 7 Ρυθμίσεις Μόνο για προβολείς με ανιχνευτή κίνησης: Fi g . 7 7: Ρυθμίσεις(γιαπροβολείςμεανιχνευτήκίνησης)104

SENS: ΗτιμήSENSορίζειτηνεμβέλειατουαισθητήραPIR. Αυτήείναιτουλάχιστον4μέτρακαιέως10μέτρα. TIME: ΗτιμήTIMEορίζειτηνκαθυστέρησηαπενεργοποίησης μεταξύ10±5δευτ.και10±2λεπτών. LUX: ΗτιμήLUXορίζειτηνευαισθησίατουφωτοκύτταρουκαι ανιχνεύειτηφωτεινότηταπεριβάλλοντοςμεταξύτης ενεργοποίησηςτηςημέραςκαιτηςνύχτας

8 Συντήρηση, φροντίδα, αποθήκευση και

Κίνδυνος υλικών ζημιών

• Γιατονκαθαρισμόχρησιμοποιείτεμόνοστεγνόκαιαπαλόπανί.

• Μηχρησιμοποιείτεμέσακαθαρισμούκαιχημικέςουσίες.

• Αποθηκεύεταισεδροσερόκαιξηρόμέρος.

• Ανδενπρόκειταιναχρησιμοποιήσετετοπροϊόνγιαμεγάλο χρονικόδιάστημα,αποθηκεύστετοσεστεγνόκαι προστατευμένοαπότησκόνηχώρο,στονοποίοδενέχουν πρόσβασηπαιδιά.

• Φυλάξτεκαιχρησιμοποιήστετηναρχικήσυσκευασίαγιατη

9 Γνωστοποίηση ευθύνης Επιφυλασσόμαστε για τυπογραφικά λάθη και αλλαγές στο προϊόν, τη συσκευασία ή την τεκμηρίωση του προϊόντοςor.

• Λαμβάνετευπόψητουςόρουςεγγύησηςτηςεταιρείαςμας. Ζητήστεπληροφορίεςγιααυτέςστηντρέχουσαμορφή τουςαπόταστοιχείαεπικοινωνίαςπουαναφέρονται. 10 Υποδείξεις απόρριψης ΣύμφωναμετηνΕυρωπαϊκήΟδηγίαΑΗΗΕ,οιηλεκτρικέςκαι ηλεκτρονικέςσυσκευέςδενπρέπεινααπορρίπτονταιμεταοικιακά απορρίμματα.Ταεξαρτήματάτηςσυσκευήςπρέπεινα ανακυκλώνονταιήναδιατίθενταιξεχωριστάγιατίτατοξικάκαι επικίνδυνασυστατικά,ανδεναπορριφθούνσωστά,μπορούννα προκαλέσουνμακροχρόνιεςβλάβεςστηνυγείακαιτοπεριβάλλον. Ωςκαταναλωτήςδεσμεύεστεαπότονόμονααπορρίπτετε δωρεάντιςηλεκτρικέςκαιηλεκτρονικέςσυσκευέςστασημείατου παραγωγού,τουαντιπροσώπουήσταδημόσιασημείασυλλογής στοτέλοςτηςζωήςτωνσυσκευών.Ταειδικάσημείαρυθμίζονται απότοεθνικόδίκαιο.Τοσύμβολοεπάνωστοπροϊόν,στοεγχειρίδιο χρήσηςήστησυσκευασίαυποδεικνύειαυτούςτουςόρους. Μεαυτούτουτύπουτονδιαχωρισμό,τηνεφαρμογήαπορριμμάτων καιτηναπόρριψηχρησιμοποιημένωνσυσκευών,συμβάλλετε σημαντικάστηνπροστασίατουπεριβάλλοντος. Αρ.WEEE:82898622105 Руководство по эксплуатации
