BRUKSANVISNING 44531 Goobay

2 Beskrivning och Funktion 59

2.1 Produkt 59
2.2 Leveransomfang 59
2.3 Produktdilar 59
2.4 Tekniska specificationer 59

3 Avsedd användning 60
4 Forberedelse 61
5 Montering 61
6 Installation 62
7 Installingingar 63
8 Underhäll, vard, lagring och transport 64
9 Ansvar 64
10 Avfallschantering 64

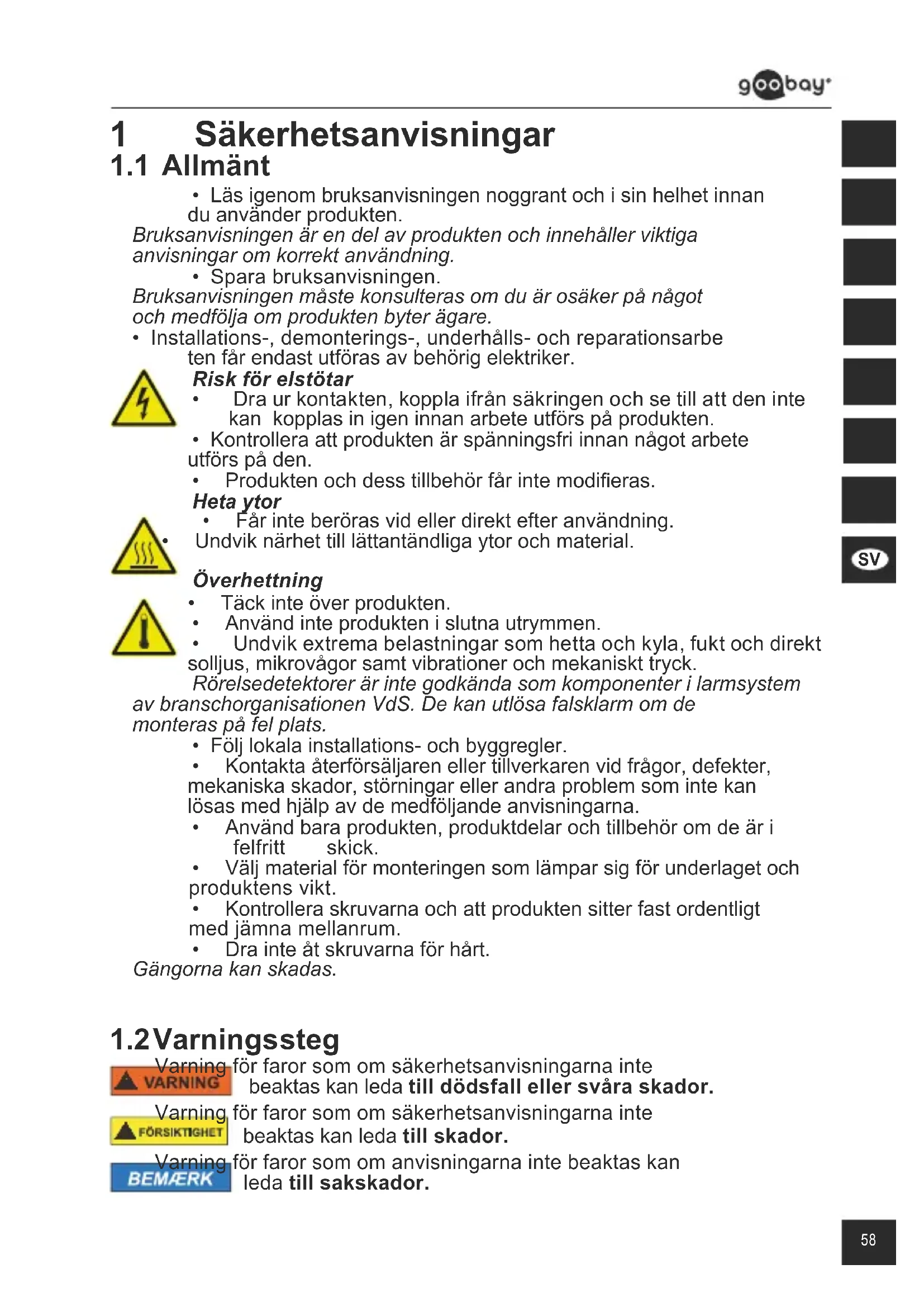

• Läsigenom braupsanvisingen noggrant och i sin helhet innandu anvanderprodukten.

Bruksanvisningen aren del av Produkten och innehaller viktiga anvisningar om korrekt användning.

• Spara bruksanvisningen.

Bruksanvisingen måste konsulteras om du är osäker på nagot och medfolja omprodukten byter ägare.

• Installations-, demonterings-, underhälls- och reparationsarbeten fär endast utföras av behörig elektriker.

Risk for elstötar

• Dra ur kontakten, koppla ifràn sakkringen och se till att den inte kan kopplas in ingen innan arbete utförs på produiten.
• Kontrollera att Produkten ar spänningsfri innan nagot arbete uftfors på den.
• Produkten och dess tillbehör fär inte modifieras.

Heta ytor

Farinte beroras vid aller direkt after anvandning.

Undvik närhet till lättantänd Liga ytor och material.

Överhettning

Tack inte over Produkten.
- Använd inte Produkten i slutna utrymmen.
- Undvik extrema belastninger som hetta och kyla, fukt och direkt solljus, mikrovågor samt vibrationener och mekaniskt tryck.

Rörelsedetektorer ar inte godkända som komponenter i larmsystem av branschorganisationen VdS. De kan utlösa falsklarm om de monteras på fel plats.

Följ lokala installations- och byggregler.
- Kontakta Återförsäljaren eller tillverkaren vid frågor, defekter, mekaniska skador, störningar aller andra problem som inte kan lösas med hjälp av de medfoljande anvisingarna.
- Använd baraprodukten,produktdelar och tillbehör om de ar i felfritt skick.
- Välj material für monteringen som lämpar sig für underlaget ochprodukten vikt.
- Kontrollera skruvarna och attprodukten sitter fast ordentlich med jämna mellanrum.
Dra inte at skruvarna for hart.

Gängorna kan skadas.

1.2 Varningssteg

Varning for faror som om sakerhetsanvisingarna inte beaktas kan leda till dödsfall aller svåra skador.

Varning for faror som om sakerhetsanvisingarna inte beaktas kan leda till skador.

Varning for faror som om anvisingarna inte beaktas kan leda till sakskador.

2 Beskrivning och Funktion

2.1 Produkt

Produkten ar en LED-flodljusstråkastare for utomhusbruk. Vissa modeller har dessutom en integrerad infraröd-rörelsedetektor. Föremål inom regist-reringsområdet upptäcks av en sensor. När en rörelse registreras tänds det anslutna LED-flodljuset.

2.2 Leveransomfang

LED-flodarmatur med allerutan roelsedetektor,bruksanvisning

2.3 Produktdilar

Artikelnummer	44529	44530	44531	44532
Ingängssponning (V~) 220-240, 50 Hz
Antal LED-lampor (styck)	49
Effekt (W)	50
Motsvarar glödlampa (W)	300
Effektfaktor	>0,8
Nominell lusflöde (lm)	4200
Energieeffektivitetklass	A
Ljustemperatur kall-vit
Färgtemperatur (K) 6500
Färggåtergivningsindex (Ra) 65
Strålningsvinkel (°) 100
Nominell livsländg (tim.) 30000
Antal kopplingscykler 15000
Temperatur für användning (°C)	-25 ~ + 40
Kapslingsklassing IP44 IP65
Husets material aluminium
Höljets fäll	svart	vit	svart	vit
Mätt (mm)	250 x 106 x 262		250 x 78 x 216
Nettovikt (g)	1579		1439
Dimbar	X
Rörelsedetektor	✓		X
Sensortyp	PIR-sensor
Max. registeringsområde (m)	10
Max.identifieringsvinkel (°)	180
Inaktiveringsfördröjning (s) Från...till	10 ... 600
Installationshöjd (m) Från...till	1,8 ... 2,5

Tab.15: Tekniska speciifikationer

3 Avsedd användning

Produkten fär inte användas på annat sättän som beskrivs i kapitlet "Beskrivning och Funktion" eller "Sakerhetsanvisningar".

IP44

Denna produit ar skyddad mot vatten och beröring av främande element ≥ 0.1 mm.

IP65

Denna produit ar dammtät och skyddad mot beröring och vatten.

4 Förberedelse

1. Jämför tekniska data für allaprodukter som ske användas och sakerställ att de ar kompatibla.
2. Kontrollera att leveransen ar fullständig och inte ar skadad.

5 Montering

FORSIKTIGHT

Fallrisk/ Klämrisk

Placera hjalpmedel pa en saker plats och anyand dem.

Häll alla kroppsdelar på avständ fran skärbladen.

• Placera kabeln på att saker tätt.

Fig.44:Monteringplats

1. Valj monteringsplats enligt dessa kriterier:

Underlaget maste vara stabil.

Inga brannbara foremal farrinnas i narheten.
Produkten maste sattas fast helt rakt.

Endast for modeller med rorelsedetektor:

Inga ventilationsöppninger far finnas i narheten.
- Inga växter, gatubelysning, reflekterande ytor aller foremål som rör sig av sig själv, fär finnas i registraringsområdet.

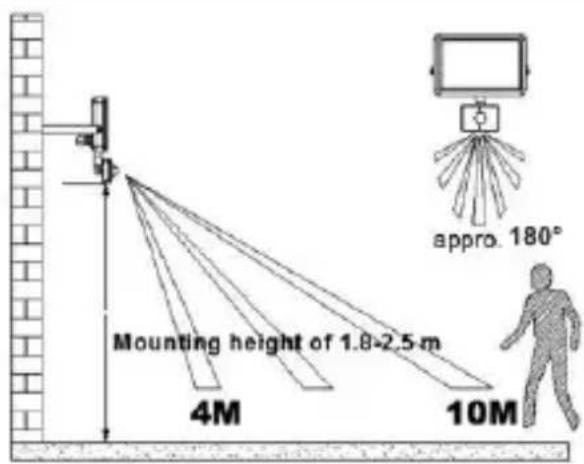

Fig.45: Räckvidd

1. Valj lampligt montagematerial for underlaget

Montagematerial ingar inte i leveransen.

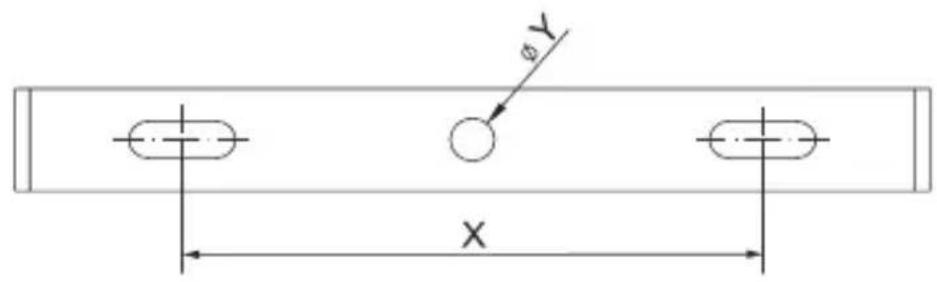

1. Markera halavstandet X och kabelgenomföringen Y med hjälp av montagebygeln och lämpligt vasst foremål.

Fig.46: Vaggmontage

Artikelnummer XY
44529, 44530, 44531, 44532 120 mm Ø 8,5 mm

Tab.16: Borrhalsavstand X och kabelgenomföring Y

1. Borra monteringshalen med lampliga verktyg.
2. Fäst LED-flodarmatur.

6 Installation

WARNING

Risk for elstötar

• Oppna kabeländar fär ENDAST anslutas av behörig elektriker.
• Dra ur kontakten, koppla ifràn säkringen och se till att den interkan kopplas in ingen innan arbete utförs på produiten.
• Kontrollera att Produkten ar spanningsfri innan nagot arbete utfors på den.

Modellerutan monterad, jordad kontakt maste ha en fast installation till strömnätet.

Strömkabeln som används måste ha minst en omkrets på 1,0 mm².

Tradar maste utrustas med tradandhylsor.

Följande ansluttingar ske goras pa produktens klammor:

1. Koppla bort sakringen.

2. Oppna anslutningsmuffen genom att vrida motsols till anslutningsblocket ar fritt, se bild 47 - 2.

3. Isolera kabeln, se bild 47 - 3.

4. För de delar på anslutningsmuffen som visas på bild 47 - 4 über anslutningskabeln.

5. Skruva fast natkabeln enligt bild 47 - 5 med en skruvmejsel.

6. Skruva fast anslutningsmuffen genom att vrida medsols, enligt bild 47 -6.

7 Installninger

Endast flodljusstråkastare med rörelsedetektor:

SENS: SENS ställer in PIR-sensorns räckvidd.

Denna ar minst 4 m, maximal 10 min.

TIME: TIME staller in slackningsforderojning mellan min. 10± 5 s och 10± 2 minutes.

LUX: LUX ställer in fotocellens kändslightet och registrarar omgivningsljuset for att tända på dagen och natten och endast under natten.

8 Underhäll, vård, lagring och transport

• Använd endast en torr och mjuk trasa vid rengöring.

Anvand inte rengöringsmedel aller kemikalier.

• Lagra produkten på en torr och sval plats.

• Omprodukten inte ska anvandas under en langre tid ska den forvaras utom räckhäll für barn på en torr och dammfri plats.

• Spara originalfürpackningen och använd den om Produkten ska

tr a n s p o r t e r a s

9 Answer

Vi forbahller oss for tryckfel och andringar av Produkten, forpackningen och produktdokumentationen.

Se vara garantivillkor. Använd nedanstäende kontaktuppgifter for att begär att fä den aktuella versionen.

10 Avfallshantering

Enligt EU:s WEEE-direktiv fär inte elektrisk och elektronisk utrustning inte kasseras i hushállsavfallet. Dess komponenter skå atervinnas och kasseras Åtskiljda frän varandra. Annars kan Förore nande och farliga/amnen Förorena miljön.

Du som konsument ar forpliktigad enigt lag att lamna elektriska eller elektroniska apparater till insamlingsplatser erller till aterforsaljaren vid slutet av apparatens livstid. Detaljer regleras i nationella lagar. Symbolerna på Produkten, iBruksanvisningen erller på forpackningen hanvisar till dessa villkor. Med denna avfallsseparering, tillampning och avfallshantering bidrar du till att forbättra miljon.

WEEE-nr: 82898622
