NÁVOD K OBSLUZE 44531 Goobay

1 BezpečnostníPokyny 74

1.1 Vseobecné 74
1.2 Stupne varovani 74

2 Popis a funkce 75

2.1 Produkt 75
2.2 Rozsah dodávky 75
2.3 Dilyproduktu 75
2.4 Technická data 75

Použitídle určeni 76
Příprava 76
Montáz 77
Instalace 78
Nastaveni 79
Udrzba, pece, skladovani a preprava 80
Informace k ručeni 80
Pokyny k likvidaci. 80

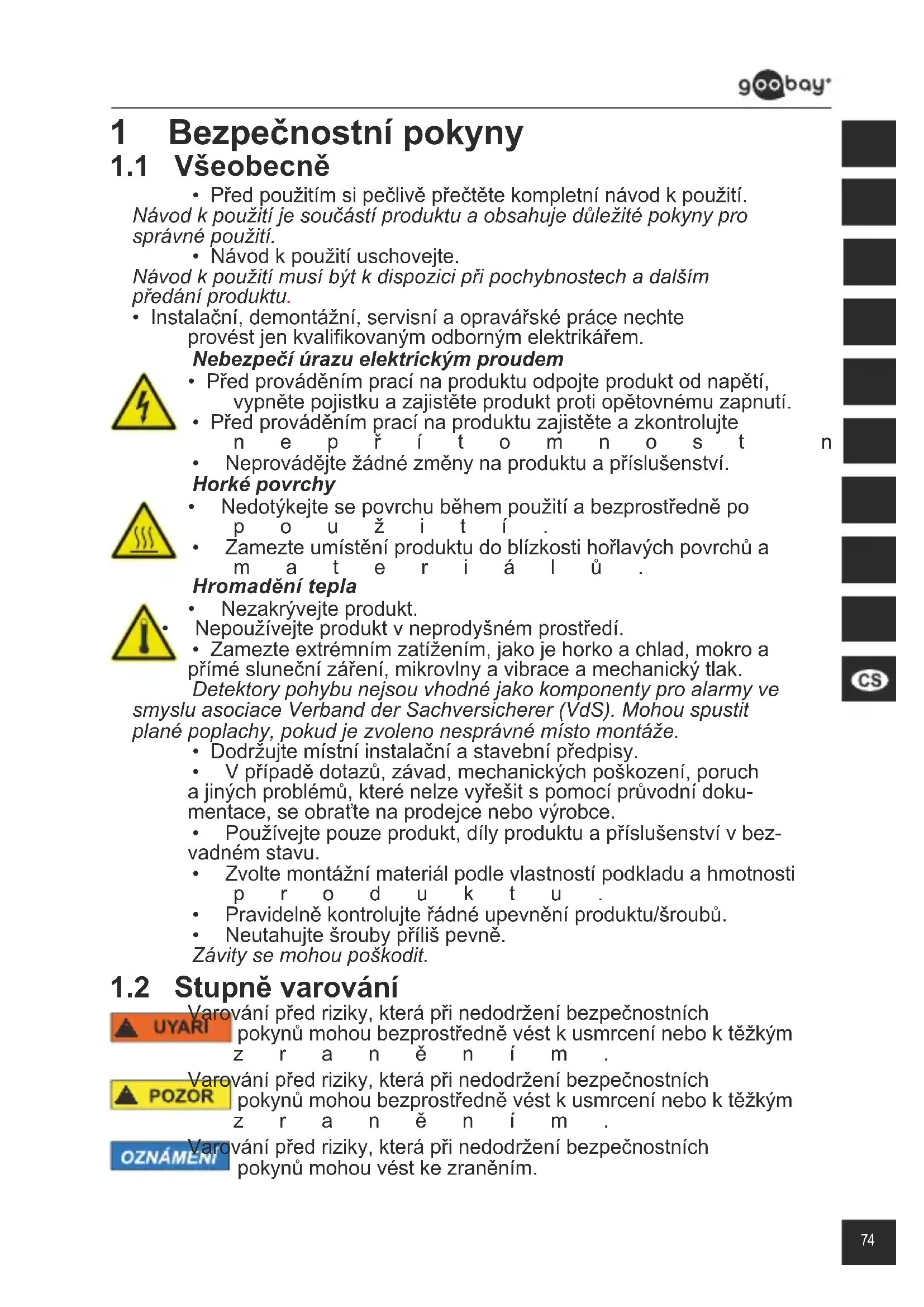

1 BezpečnostníPokyny

1.1 Vseobecne

• Před použitím si pečíve prečěte kompletní námov k použiti. Námov k použítí je současti produktu a obsahuje duležitétokyny pro správné použítí.

• Navod k použiti uschovejte.

Návod k použiti musí byt k dispožici pri pochybnostech a dalsím prědání produktu.

• Instalačni, demontážni, servisni a opravářské prace nechte provest Jen kvalifikovaným odborným elektrárěm.

Nebezpeci urazu elektrickym proudem

• Před provádením prací na produktu odpojte produkt od napěti, vypněte pojistku a zajistěte produkt proti opětovnému zapnutí.
  · Před provádením prací na produktu zajistěte a zkontrolujte n e pří t o m n o s t
• Neprovádejte Žádné změny na produktu a príslušenství.

Horké pocrchy

Nedotykejte se povrchu beshem pouziti a bezprostredne po p o u z i t i.
Zamezte umisteni produktu do blizkosti hořlavych povrchu a ma t e r i á l u.

Hromadění tepla

Nepoužívejte produkt v neprodysném prostředí.

• Zamezte extrémnim zatízením, jak je horko a chlad, mokro a príme slunečné zářeni, mikrovný a vibrate a mechanický tlak.

Detektory pohybu nejsou vchodné jako komponenty pro alarmy ve smyslu asociace Verband der Sachversicherer (VdS). Mohou spustit plané poplachy, pokud je zvoleno nesprávné misto montáze.

Dodrzejte mistroinstalacn a stavebnipredpisy.
V pripadé dotazu, zavad, mechanickych poskození, poruch a jin'ych problémù, ktere nelze vy'resit s pomoci pruvodni dokumentace, se obratte na prodejce nebo vyrobce.
- Používejte pouze produkt, díly produktu a príslušenství v bezvadné m stavu.
Zvolte montážní material podle vlastnosti podkladu a hmotnosti pr od u k t u.
Pravidelné kontrolujte rădné upevneni produktu/šroubù.
Neutahujte srouby priliš pevně.

Závity se mohou poskodit.

1.2 Stupné varování

Varování préd rizíky, ktera pri nedodrženi bezpečnostnich
UYARI
pokynú mohou bezprostředné věst k usmrcení nebo k težkým
z r a n ď n i m.

Varevani prd riziky, ktera pri nedodrzeni bezpecnostnich
POZOR
pokynu mahou bezprostredne vest k usmrcen i nebo k tezkym
z r a n ěn i m.

Varovani préd riziky, ktera pri nedodrženi bezpečnostnich pou mohou věst ke zraněním.

2 Popis a funkce

2.1 Produkt

U tohoto produktu se jegna o venkovní LED reflektor. Některé modely jsou navic vybaveny integrovaným infracerveným Čidlem pohybu. Objekty jsou identifikovány ve snímacim rozsahu senzoru. Pri zaznamenáni pohybu se Rozsvítí pripojený LED reflektor.

2.2 Rozsah dodávky

LED reflector sCIDlem pohybu nebo bezCIDla, navod k pouziti.

2.3 Dily produktu

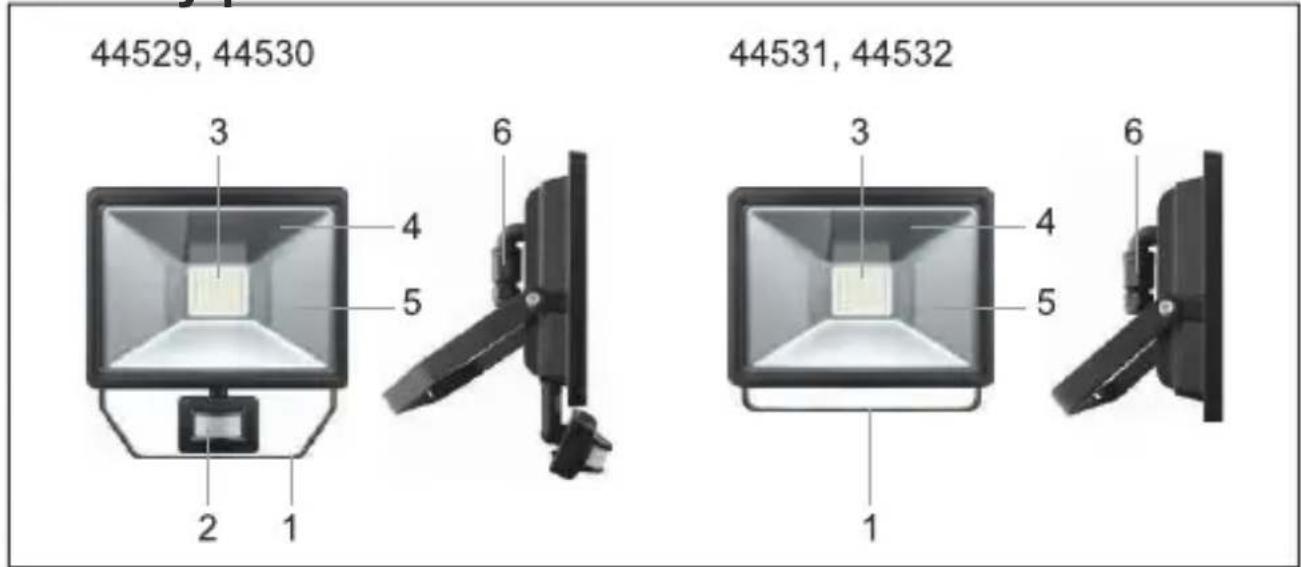

Fig.55: Dily produktu

1 Montázní třmen

3 L E D

5 Sklo 6 Pripojovac bloc objimkou

2 Cidlo pohybu

4 R e fle kt o r

2.4 Technická data

Objednaci Čísló	44529	44530	44531	44532
Vstupné napěti (V~)	220-240, 50 Hz
Počet LED (ks)	49
Výkon (W)	50
Odpovídá Žárovce (W)	300
Účiník	>0,8
Jmenovitý světelný tok (lm)	4200
Třída energetické účinnosti	A
Barva světla	studená bílá
Teplota barvy (K) 6500
Index podání barev (Ra) 65
Áhel vyzařoványí (°) 100
Jmenovité Životnosté (hod) 300	00
Počet spinacích cyklů (ks) 1500	00
Provozní teplota (°C) -25 ~ +40
Stupeř krytí IP44 IP65
Materiál plástě hliník
Barva krytu Černý bíly Černý	bíly
Rozměry (mm) 250 x 106 x 262	250 x 78 x 216
Čistá hmotnost (g)	1579		1439
Stmivatelný	X
Čidlo pohybu	✓		X
Typ senzoru	PIR senzor
Max. snímací rozsah (m)	10
Max. snímací úhel (°)	180
Zpožděnéí vypnutí (s) Od...do	10 ... 600
Instalačné výška (m) Od...do	1,8 ... 2,5

Tab.19: Technická data

3 Použitídle určeni

Jiné použiti než použiti popsané v kapitole „Popis a funkce" nebo v „BezpečnostníchPokynech“ není dovoleno.

IP44 Tento produit je chränen proti strikající vode, dotyku a vniknutí cizích těles ≥ 0 1 mm.

IP65 Tento produit je prachotěsný a chráněný proti dotyku a proudu vody.

4 Priprava

1. Porovnejte technická data vsech použivanych prístroju a zajistěte kompatibilitu.
2. Zkontrolujte uplnost a neporušenost obsahu dodávky.

5 Montáž

POZOR

priskripnuti

Nebezpeci pádu/ Nebezpeci

Bezpečné umístěte a používejte pomůcky.
Nedavejte konctiny mezi striżné dily.

Umistete kabel bezpečné.

Fig.56:Misto montaze

1. Misto montáze zvolte podle následujících kriterii:

Povrch musi byt stabilni.

V blízkosti se nesmi nacházet zádné hořlavé predměty.
Vyrobek musi byt upevnen absolutne rovne.

Vetracif otvory nesmi byt v blizkosti:
- rostlin, poulicniho osvětlení, reflektujćich ploch a v jejich snímacím rozsahu se nesmi nacházet zádné samovolné se

p o h y b u j i c i o b j e

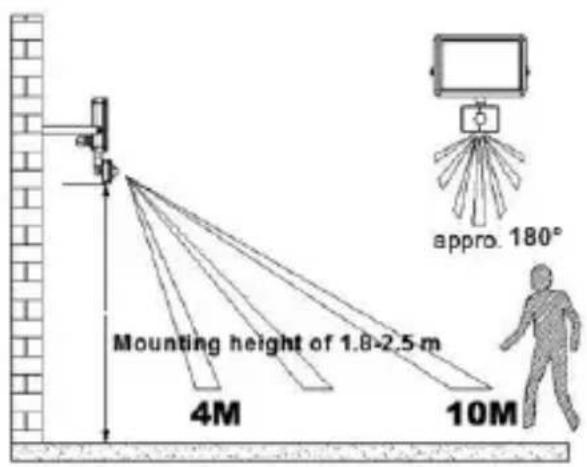

Fig.57: Dosah

m oc n tážní m a t e r i

Montázní material není soucásti dodávky.

1. Označte vzdálenost otvoru pro vrtání X a protoženi kabelů Y pomoci montážniho trmenu a vchodné tužky.

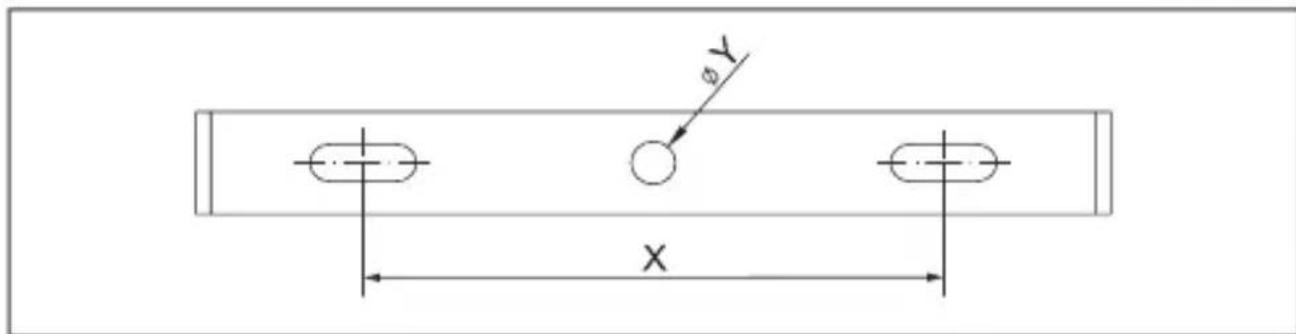

Fig.58: Montáz na stenu

Objednaci Čísló X Y
44529, 44530, 44531, 44532 120 mm Ø 8,5 mm

Tab.20: Vzdálenost otvoru pro vrtání X a protožéní kabelú Y

1. Vhodnými nástroji vyvrtejte otvory pro upevněni.
2. Pripevněte reflektor LED.

6 Instalace

UYARI

Nebezpeci urazu elektrickym proudem

• Otevřné konce kabelů nechte prípojit JEN zkušenými odbornými elektrikáři.
• Před provaděním prací na produktu odpojte produkt od napěti, vypněte pojistku a zajistěte produkt proti opětovnému zapnutí.
• Pred provádením prací na produktu zajistěte a zkontrolujte nepřitomnost napěti.

Modely bez namontované zăstrčky s ochranným kontaktem je nutné pevně pripojit k siti elektrické energia.

Použité elektrické kabely musí mit minimálné průže 1,0 mm².

Lankové vodice musí byt opatřeny dutinkami.

Na svorkách vyrobku se provádi následujíci pripojení:

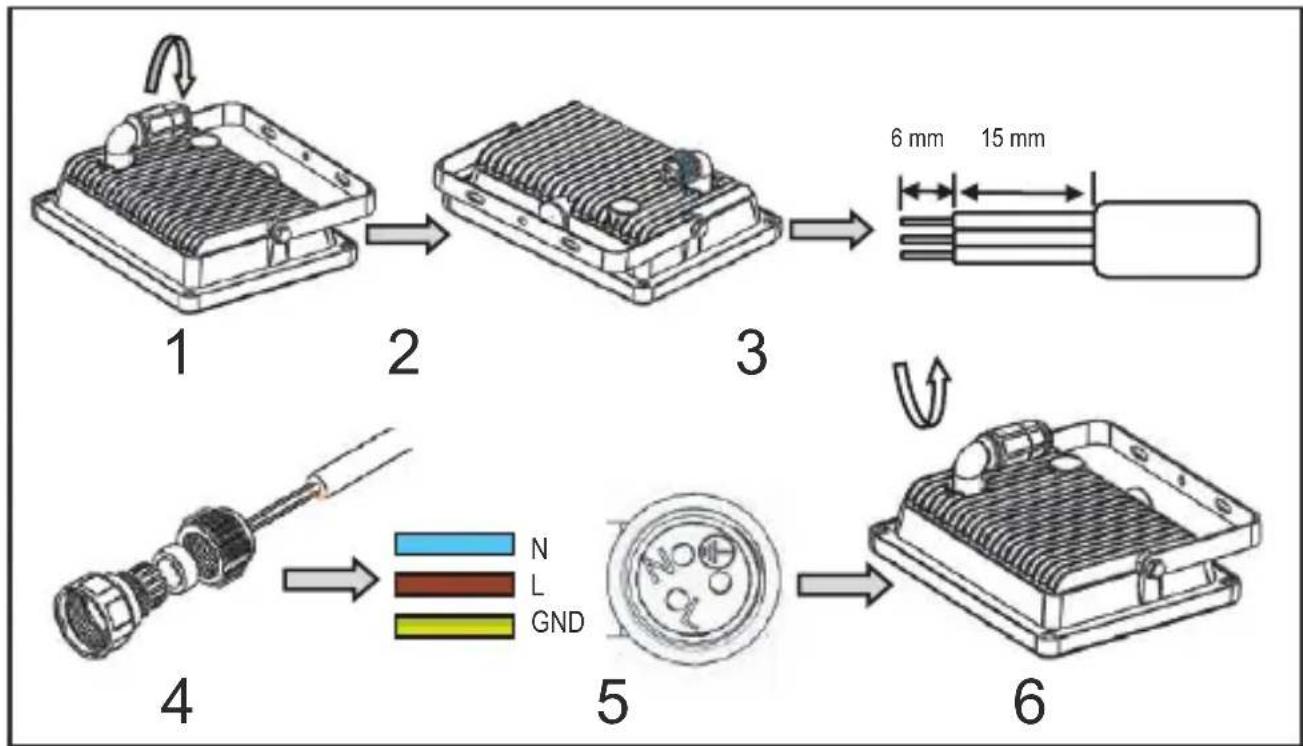

Fig.59:Instalace

1. Vypněte pojistky.

2. Otácenim proti sméru chodu hodinovych ručíček otevřete objímku pro prípojení tak, jak je zobrazeno na obrázku 59 - 2.

3. Kabel izolujte tak, jak je zobrazeno na obrazku 59-3.
4. Díly objímky, ktere ésou zobrazeny na obrázku 59 - 4 navlečte na pripojovaci kabel.
5. Pomoci sroubovaku prisroubujete sitovy kabel tak, jak je zobra-zeno na obrazku 59 - 5.
   6 Otáčením po směru chodu hodinovych ručíček zavřete objímku pro prípojení tak, jak je zobrazeno na obrázku 59 - 6.

7 Nastaveni

Jen svitidla sCIDlem pohybu:

SENS

TIME

LUX
Fig.60: Nastaveni (LED reflector'scidlem pohybu)

Používejte k Čišěnéj Jen suchý a měkký hadřík.

Nepouzivejte cisticí prostredky a chemikálie.
- Skladujte v chladu a suchu.
- Skladujte produkt pri delsím nepoužívání na miste nepřistupném pro deti a v suchém prostředí chráněném préd prachem.
- Uschovejte origináni obal a použijte jej pro prepravu.

9 Informace k ručeni

Vyhrazujeme si pravo na tiskové chyby a změny produktu, obalu nebo produktové dokumentace.

• Respektujte naše záručné podmíky. Múžete si je vyžádat v aktuálné podobě pod uvedenými kontaktními udaji.

10 Pokyny k likvidaci

Elektrické a elektronické pristroje se podle evropské směrnice WEEE nesmí likvidovat společné s domovnim odpadem. Jejich současti se musí odevzdat k recyklaci nebo k likvidaci jako triděné odpad, protoze toxické a nebezpečné složky mohou príneodborné likvidaci trvale poskodit zivotní prostředí.

Jako spotbrebitel jste povinni podle zakona o odpadech vratit elektrické a elektronické pristroje na konci jejich zhivotnosti vyrobci, prodezji nebo bezplatné veřejnému sbernému mistu. Podrobnosti jsou upraveny príslušnám zákonem stavu. Symbol na vyrobku, navodu k obsslze a/nebo baleni poukazuje na tato ustanovení.

Díky správnému triděné, recyklaci a likvidaci starych zařizení vyznámne prispíváte k ochraněživotního prostředí.

WEEE cislo: 82898622
