44531 - Éclairage Goobay - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED extérieur
Marque	Goobay
Modèle	44531
Alimentation	Secteur 220-240 V ~ 50 Hz
Puissance	50 W
Flux lumineux nominal	4200 lm
Température de couleur	6500 K (blanc froid)
Indice de rendu des couleurs (Ra)	65
Angle de rayonnement	100°
Durée de vie nominale	30 000 heures
Indice de protection	IP65 (étanche à la poussière et aux jets d'eau)
Matériau du boîtier	Aluminium
Dimensions (L x H x P)	250 x 78 x 216 mm
Poids net	1439 g
Classe d'efficacité énergétique	A
Facteur de puissance	> 0,8
Gradation	Non dimmable
Détecteur de mouvement	Non
Contenu de la livraison	Luminaire LED, mode d'emploi
Utilisation prévue	Éclairage extérieur, montage fixe
Montage	Montage mural avec support fourni
Installation électrique	Raccordement au réseau par un électricien qualifié
Entretien	Sans entretien, nettoyer avec un chiffon doux et sec
Sécurité	Éteindre l'alimentation avant intervention ; ne pas couvrir ; surfaces chaudes

FOIRE AUX QUESTIONS - 44531 Goobay

Comment installer le projecteur 44531 ?

L'installation doit être réalisée par un électricien qualifié. Éteignez l'alimentation avant toute intervention. Fixez le support de montage sur une surface stable, raccordez le câble d'alimentation en respectant la polarité (phase, neutre, terre) et serrez le manchon de raccordement.

Le projecteur est-il étanche à l'eau ?

Oui, le modèle 44531 possède un indice de protection IP65, ce qui signifie qu'il est protégé contre les jets d'eau et la poussière.

Quelle est la durée de vie des LED ?

La durée de vie nominale est de 30 000 heures.

Puis-je utiliser ce projecteur à l'intérieur ?

Ce projecteur est conçu pour une utilisation extérieure. L'utiliser à l'intérieur n'est pas recommandé car l'accumulation de chaleur pourrait être dangereuse.

Comment nettoyer le projecteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de détergents ni de produits chimiques.

Que faire si la lumière ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique (fusible, interrupteur). Assurez-vous que le câblage est correct. Si le problème persiste, contactez un électricien.

Le projecteur est-il dimmable ?

Non, le modèle 44531 n'est pas dimmable.

Quelle est la température de couleur ?

La température de couleur est de 6500 K, ce qui correspond à une lumière blanche froide.

Quels sont les accessoires fournis ?

La livraison comprend le luminaire LED avec son support de montage et le mode d'emploi.

Y a-t-il un détecteur de mouvement intégré ?

Non, le modèle 44531 n'est pas équipé d'un détecteur de mouvement. Seul le modèle 44530 en possède un.

MODE D'EMPLOI 44531 Goobay

Projecteur LED d'extérieur, 50 W

BETRIEBSANLEITUNG

Inhalt

1 Consignes de sécurité 18

1.1 En general 18
1.2 Niveau d'alerte 18

2 Description et fonction 19

2.1 Description 19
2.2 Contenu de la livraison 19
2.3 Elémentsdecommande etpièces 19
2.4 Spécifications 19

3 Utilisation prévue. 20
4 Preparation 21
5 Montage 21
6 Installation 22
7 Faire des ajustements 23
8 Maintenance, Entretien, Stockage et Transport 24
9 Clause de responsabilité 24
10 Instructions pour l'elimination 24

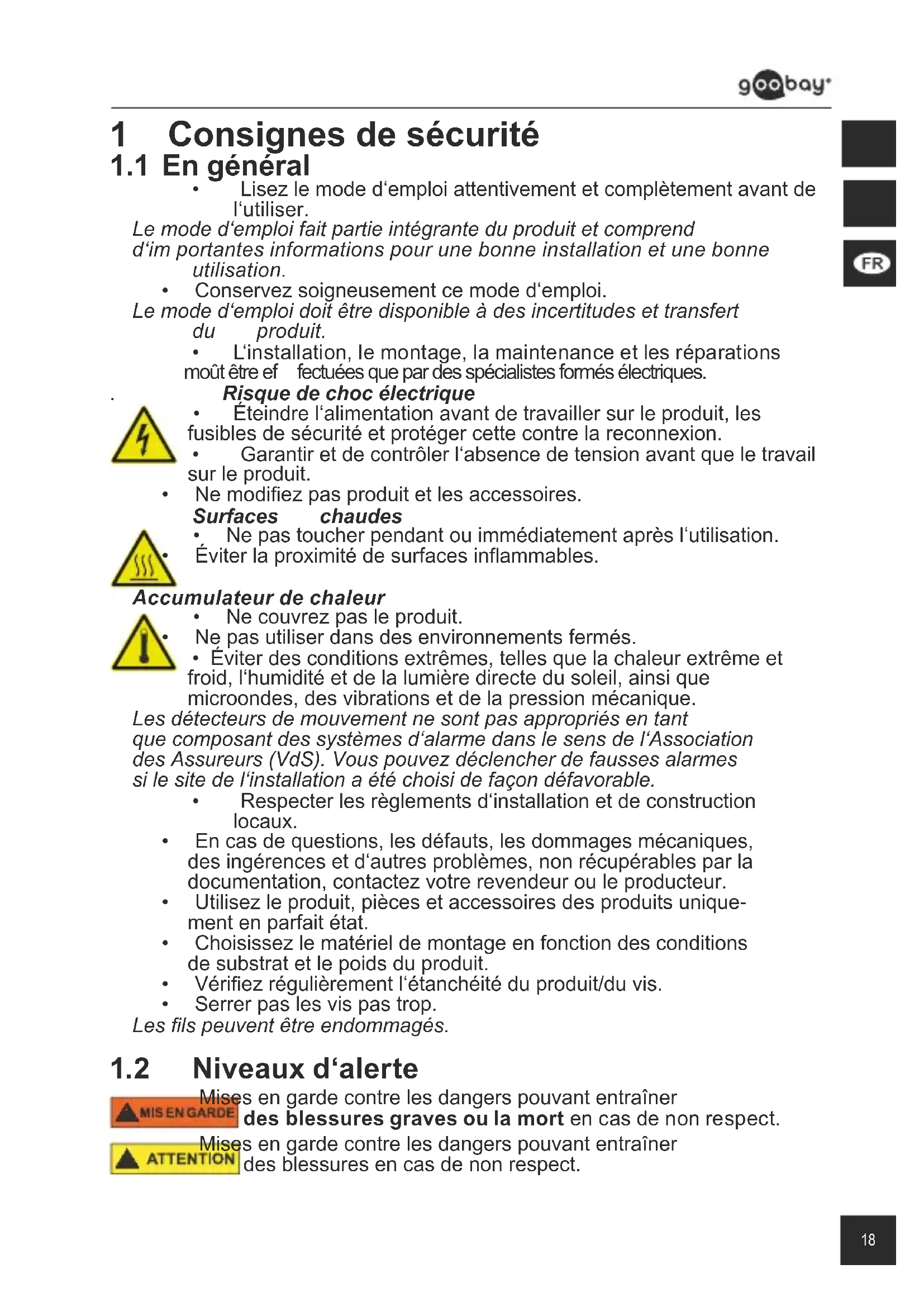

1 Consignes de sécurité

1.1 En général

Lisez le mode d'emploi attentivement et complètement avant de l'utiliser.

Le mode d'emploi fait partie intégrante du produit et comprend d'im portantes informations pour une bonne installation et une bonne utilisation.

• Conservez soigneusement ce mode d'emploi.

Le mode d'emploi doit être disponible à des incertitudes et transfert du produit.

L'installation, le montage, la maintenance et les réparations mout être ef lectuées que par des spécialistes formés électriques.

Risque de chic électrique

• Éteindre l'alimentation avant de travailler sur le produit, les fusibles de sécurité et protégger cette contre la reconnexion.

Garantir et de contrôler l'absence de tension avant que le travail sur le produit.

• Ne modifies pas produit et les accessoires.

Surfaces chaudes

• Ne pas toucher pendant ou immédiatement après l'utilisation. Éviter la proximité de surfaces inflammables.

Accumulateur de chaleur

• Ne couvre pas le produit.

Ne pas utiliser dans des environnements fermés.

• Éviter des conditions extrêmes, telles que la chaleur extréme et froid, l'humidité et de la lumière directe du soleil, ainsi que microondes, des vibrations et de la pression mécanique.

Les détecteurs de mouvement ne sont pas appropriés en tant que composant des systèmes d'alarme dans le sens de l'Association des Assureurs (VdS). Vous pouvez déclencher de fausses alarmes si le site de l'installation a été choisi de façon défavorable.

• Respecter les règlements d'installation et de construction locaux.

• En cas de questions, les défauts, les dommages mécaniques, des ingérences et d'autres problèmes, non recupérables par la documentation, contactez votre revendeur ou le produiteur.
  Utilisez le produit, pieces et accessoires des produits uniquement en parfait etat.

• Choisissez le matériel de montage en fonction des conditions de substrat et le poids du produit.
• Vérifiez régulierement l'étanchéité du produit/du vis.
• Serrer pas les vis pas trop.

Les fils peuvent etre endommages.

1.2 Niveau d'alerte

MIS EN GARDE

les en garde contre les dangers pouvant entrainer
I des blessures graves ou la mort en cas de non respect.

ATTENTION

les en garde contre les dangers pouvant entrainer des blessures en cas de non respect.

NOTE

Mises en garde contre les dangers pouvant entraîner les dommages matériels.

2 Description et fonction

2.1 Description

Ce produit est un projecteur LED d'extérieur. Certains modèles sont en outre équipés d'un détecteur de mouvement infrarouge intégré. Les objets sont détectés dans la zone du capteur. Avec les changements en mouvement la lumière crue de LED connecté est déclenchée.

2.2 Contenu de la livraison

Lumière crue de LED avec / sans détecteur de mouvement, mode d'emploi

2.3 Éléments de commande et pieces

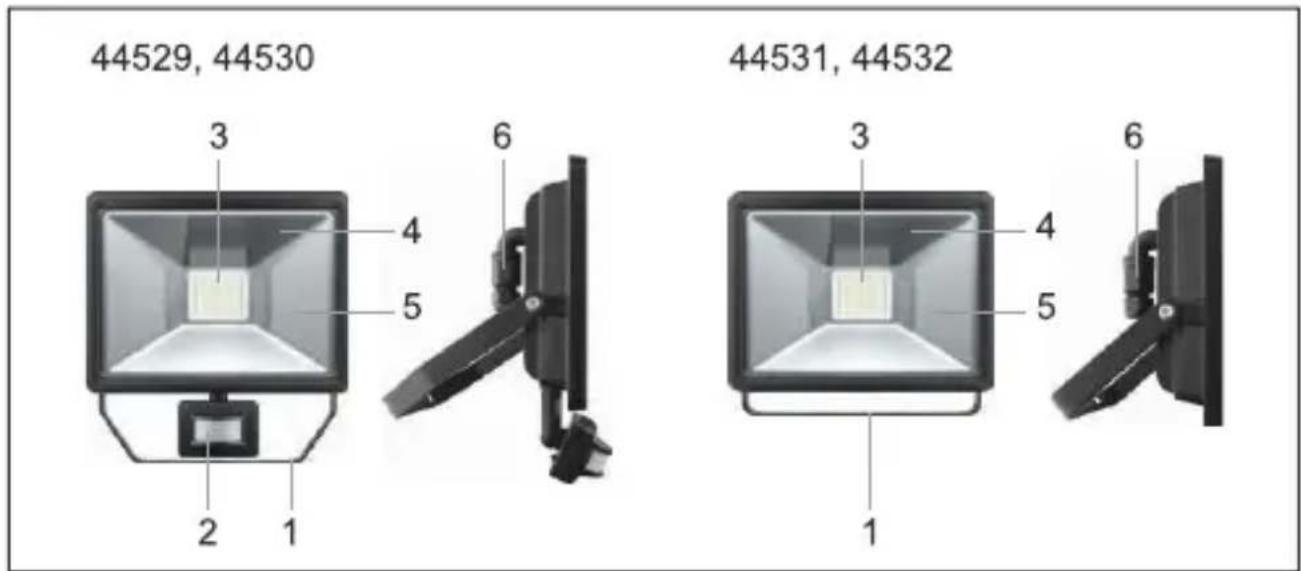

Fig.13: Éléments de commande et pièces

1 Support de montage 2 Detecteur de mouvements
3 LEDs 4 Rereflecteur
5Vitre
6 Bloc de connexion avec manchon de raccordement

2.4 Spécifications

Numéro de l'article	44529	44530	44531	44532
Tensoin déntrée (V~)	220-240, 50 Hz
LED - Quantité (piece)	49
Puisance (W)	50
Correspond à une ampoule (W)	300
Facteur de puissance > 0,8
Flux lumineux nominal (lm) 4200
Classe d'efficacité énergétique	A
Couleur de la lumière blanc floir
La température de couleur (K) 6500
Indice de rendu de couleur (Ra) 65
Angle de rayonnement (°) 100
Durée de vie nominale (h) 30000
Nombre de cycles de fonci-onnement (piece)	15000
Température de service (°C) -25 ~ + 40
Degré de protection IP44 IP65
Matériau du boîtier Aluminium
Couleur noir blanc noir blanc
Dimensions (mm) 250 x 106 x 26	250 x 78 x 216
Poids net (g)	1579		1439
Dimmable	X
Détecteur de mouvement	✓		X
Type de capteur Capteur PIR
Zone de couverture max. (m)	10
Angle de détention max. (°)	180
Temporisation de sortie (s)De...à	10 ... 600
Hauteur d'installation (m)De...à	1,8 ... 2,5

3 Utilisation prévue

Décrit un usage autre que dans les sections «Description et fonctionnement» et dans les «Consignes de sécurité», est interdite.

IP44 Ce produit est protégé contre les éclaboussures et le contact avec des objets étrangers ≥ 01 mm.

IP65 Ce produit est etanche a la poussiere contre le contact et contre les jets d'eau.

4 Préparation

• Comparer les caractéristiques de tous les équipements à utiliser et pour assurer la compatibilité.
• Vérifiez le Contenu de livraison pour l' exhaustivité et l'intégrité.

5 Montage

ATTENTION

Risque de chute/ Risque d'écrasement

• Placez et outils d'utiliser en toute sécurité.

• Ne gardez pas membres entre parties en cislissement.

• Placez les cables correctement.

Fig.14: Lieu de montage

1. Sélectionné l'installation selon les critères suivants:

2. La surface doit être stable.

3. Ne placez pas d'objects inflammables à proximé.
   Le produit doit etre absolument attaché directement.

Seuls les modèles avec capteur de mouvement:

• Les ouvertures d'aération ne doivent pas'être proches.
• Les plantes, l'éclairage des rues, des surfaces réfléchiss santes ou des objets en mouvement arbitraire ne doit pas se trouver dans la plage de détention est.

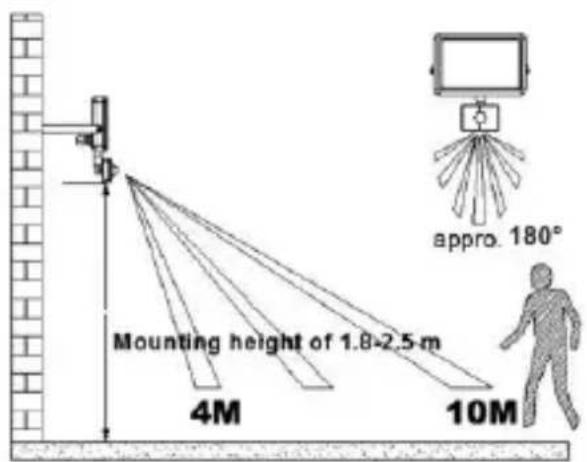

Fig.15: Portee

1. Sélectionner les raccords de montage appropriés en fonction de la surface sélectionnée et le poids du produit.

Le matériel de montage ne sont pas inclus.

1. Sélectionnez la distance du trou de forage X et Y l'oeillet au moyen de support de montage et un stylet adaptable.

Tab.6: Écart entre les trous de perçage X et/passé-câble Y

1. Percer des trous de fixation avec un outil approprié.
2. Fixez les projecteurs (avec détecteur de mouvement).

6 Installation

MISENGARDE

Laissez assembler extrémité de cables ouvertes UNIQUÉMENT par un électricien experimenté.

• Eteindre l'alimentation avant de travailler sur le produit, les fusibles de sécurité et protégger cette contre la reconnexion.
• Garantir et de contrôler l'absence de tension avant que le travail sur le produit.

Modèles sans bouchon de sécurité monté doivent être installés fermement au réseau électrique.

Le cable d'alimentation utilisé doit avoir une section minimale de 1.0mm^2 . Brins doivent être munis d'embouts.

Les connexions suivantes sont effectuées sur le bornier du produit:

1. Éteignez le fusible.
2. Ouvrir en tournant dans le sens antihoraire jusqu'à ce que le bloc de connexion tel que représenté sur la figure 17 - 2, le man chon de raccordement.
3. Bande comme le montre la figure 17 - 3, le cable mappedtroisieme.
4. Faire glisser sur la figure 17 - 4 parties du manchon d'accoupling sur les cables presentés.
5. Visser le cordon d'alimentation comme représenté sur la Figure 17 - 5 tournevis permanent.
6. Fermer le fil de raccordement en tournant dans le sens hora, comme représenté sur la figure 17 - 6.

7 Faire des ajustements

Uniquement projecteurs avec le mouvement:

SENS: SENS règle la plage du détecteur PIR. Ceci est d'au moins 4 m, au maximum 10 m.

TIME: Le temps est hors entre min. 10 ± 5 s et 10 ± 2 minutes.

LUX: LUX ajuste la sensibilité de la cellule photo et détecte la luminosité ambiente entre voyage par jour et la nuit et seulement la nuit.

8 Maintenance, Entretien, Stockage et Transport

Le produit est sans entretien.

NOTE

Dommages matériels

Utilisez uniquement un chiffon doux et sec pour le ne
- Ne pas utiliser de détergents et de produits chimiques.
- Conserver le produit hors de la portée des enfants et dans une ambiance séche et protégé de la poussière lorsqu'il ne est pas en cours d'utilisation.
Endroit frais et sec.
- Conserver et utiliser l'emballage d'origine pour le transport.

9 Clause de responsabilité

Sous nous réservons le droit des erreurs d'impression et des changements à produit, l'emballage ou de la documentation du produit.

• S'il vous plaît voir nos conditions de garantie. Ceux-ci sont maintainant disponibles dans leur forme actuelle, conformément aux coordonnées figurant.

10 Instructions pour l'élimination

Selon la directive europeenne DEEE, la mise au rebut des apparils électriques et électroniques avec les déchets domestiques est strictement interdite. Leurs composants doivent être recyclés éliminés de façon séparée. Les composants toxiques et dangereux peuvent cause des dommages durables à la santé et à l'environnement s'il ne sont pas éliminés correctement.

Vous, en tant que consommateur, estes commis par la loi à la mise au rebut des apparèils électriques et électroniques auprès du fabricant, du distributeur, ou des points publics de collecte à la fin de la durée de vie des dispositifs, et ce de façon gratuite. Les détails sont reglementés dans le droit national. Le symbole sur le produit, dans le manuel d'utilisation, ou sur l'emballage fait reférence à ces termes. Avec ce genre de séparation des déchets, d'application et d'élimination des déchets d'appareils usages, vous réalisez une part importante de la protection de l'environnement.

No DEEE:82898622
