30649 - Éclairage Goobay - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED
Marque	Goobay
Modèle	30649
Dimensions (L x l x H)	225 x 170 x 70 mm
Poids	1640 g
Tension d'alimentation	100-240 V ~ 50/60 Hz
Puissance absorbée	50 W max
Flux lumineux nominal	3800 lm
Angle de rayonnement	120°
Couleur de la lumière / Température de couleur	Blanc chaud / 3000 K
Durée de vie	> 45 000 h
Type de protection	IP65 (protégé contre la poussière et les jets d'eau)
Hauteur d'installation maximale	1,8 - 6,0 m
Surface projetée maximale	0,038 m² (225 x 170 mm²)
Variateur	Non dimmable
Méthode de montage	Fixe dans une boîte de connexion (montage mural ou au plafond)
Type de borne	Borne à vis ou sans vis, 3 pôles, capacité min. 1,0 mm²
Longueur dénudée du conducteur	Max. 8 mm
Distance de sécurité minimale	1 m des objets illuminés
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ou légèrement humide (eau uniquement)
Réparabilité	Réparation uniquement par un électricien qualifié. Câble endommagé à remplacer par le fabricant ou son SAV.
Utilisation prévue	Intérieur et extérieur (IP65), environnement sec
Élimination	Ne pas jeter avec les déchets ménagers. Recycler dans un point de collecte approprié.

FOIRE AUX QUESTIONS - 30649 Goobay

Comment installer le projecteur LED Goobay 30649 ?

L'installation doit être réalisée par un électricien qualifié. Choisissez un emplacement sûr, marquez les trous de fixation à l'aide du support de montage, puis fixez le projecteur avec le matériel de montage approprié (non fourni). Assurez-vous que le fusible est coupé avant le raccordement électrique.

Comment connecter le projecteur au réseau électrique ?

Coupez le fusible et vérifiez l'absence de tension. Raccordez les fils du projecteur aux fils du réseau en respectant les couleurs : marron (phase), bleu (neutre), jaune/vert (terre). Utilisez un tournevis pour serrer les bornes. La longueur dénudée ne doit pas dépasser 8 mm.

Quelle est la tension d'alimentation requise ?

Le projecteur fonctionne sous une tension de 100-240 V ~ 50/60 Hz, ce qui le rend compatible avec la plupart des réseaux domestiques.

Le projecteur est-il dimmable ?

Non, ce projecteur n'est pas dimmable. Ne l'utilisez pas avec un variateur d'intensité.

Que signifie l'indice de protection IP65 ?

L'indice IP65 signifie que le produit est protégé contre la poussière (étanche à la poussière) et contre les jets d'eau de toutes directions. Il convient pour une utilisation en extérieur.

Comment nettoyer le projecteur ?

Utilisez un chiffon doux, sec ou légèrement humidifié avec de l'eau. N'utilisez aucun détergent ou produit chimique qui pourrait endommager le boîtier.

Que faire en cas de bris de verre ?

Portez des équipements de protection appropriés pour éliminer le verre brisé. Débranchez l'appareil au préalable. Ne touchez pas les fragments à mains nues.

Quelle est la durée de vie de ce projecteur ?

La durée de vie est estimée à plus de 45 000 heures, ce qui correspond à environ 5 ans d'utilisation continue.

Puis-je utiliser le projecteur en extérieur ?

Oui, grâce à l'indice IP65, le projecteur résiste aux intempéries. Toutefois, veillez à ce que l'installation soit réalisée dans un environnement sec (ambiance sèche) et respectez une distance de sécurité d'au moins 1 mètre des matériaux illuminés.

Comment éliminer le projecteur en fin de vie ?

Conformément à la directive DEEE (Déchets d'Équipements Électriques et Électroniques), ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte public gratuit ou rapportez-le au distributeur.

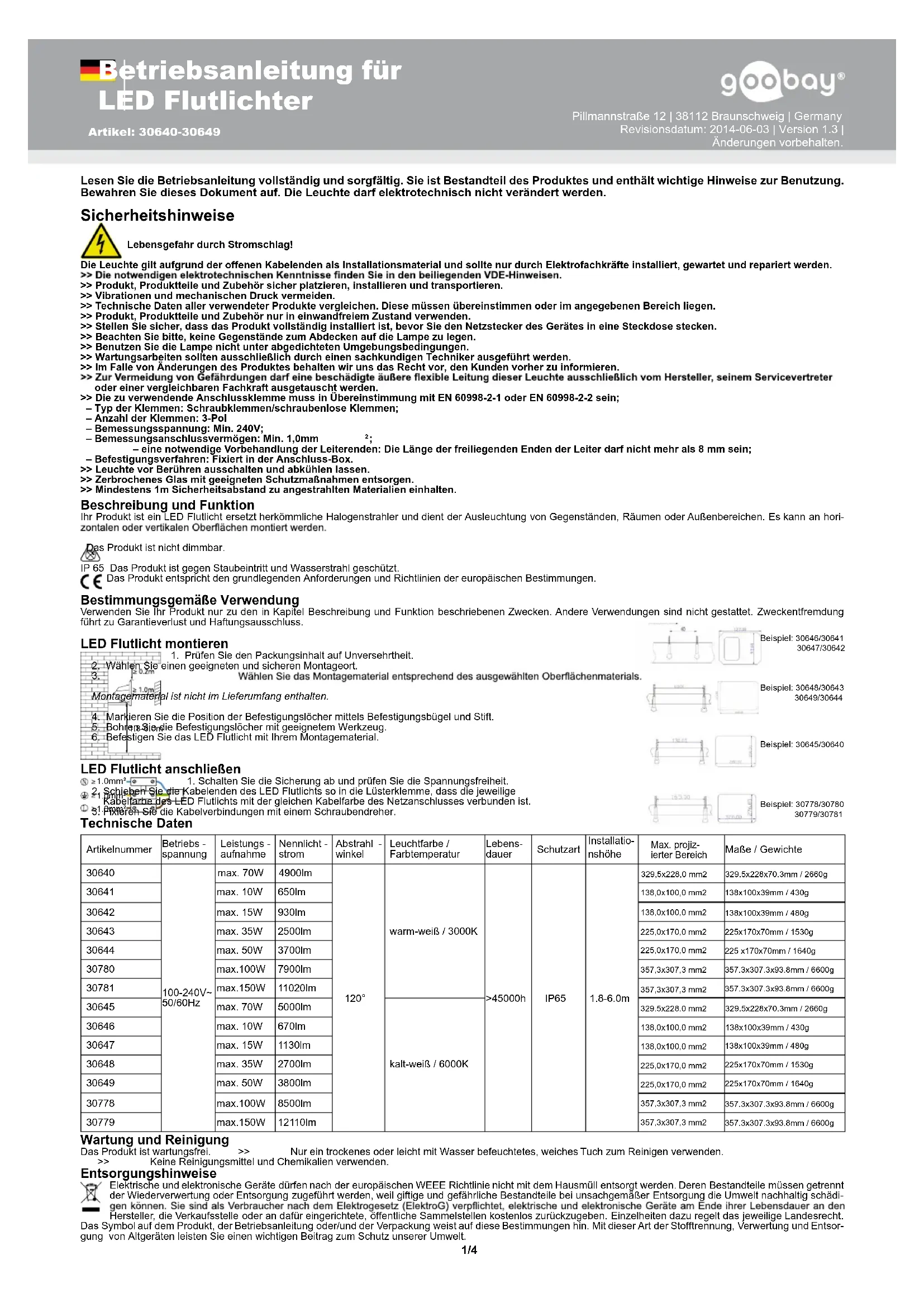

MODE D'EMPLOI 30649 Goobay

Lisez entierement et attentivement ce manuel. Il fait partie du produit et contient des informations importantes concernant son fonctionnement. Conservez ce document pour les autres utilisateurs ou pour consultation personnelle. Le luminaire ne doit pas etre modifie par voie electronique.

Consignes de sécurité

Danger de mort par electrocution!

en raison de I'extrémté de cable ouverte la lampe s'applique comme matériel d'installation et doit être installé, entretenu et réparé que par des électriciens qualifiés.

La connaissance électrique nécessaire peut être trouvée dans les notes accompagnant VDE.

Place, installer et produit de transport, pieces et accessoires de maniere sure les produits

Evitez les vibrations et la pression mécanique.

Comperer les caractéristiques de tous les produits utilisés. Ceux-ci doivent correspondre ou etre dans la plage specifiée.

N'utilisez que des produits, des pieces de produits et accessoires qui sont en parfait etat.

Assurez-vous que le produit est installé avant de brancher.

Ne couvrez pas la lampe par un objet quelconque.

Ne pas utiliser la lampe dans des conditions ambantes scelledes.

L'entretien doit être effectuee que par un technicien qualifie.

Dans le cas de modifications sur le produit, nous nous réservons le droit d'informer le client a l'avance.

Pour évier tout risque, un cable flexible externe endommagé de cette lampe ne doit être maintainue par le fabricant, son agent de service ou un professionnel comparé.

Le terminal doit etre utilise doit etre conforme a la norme EN 60998-2-1 ou EN 60998-2-2;

• Type de bornes: à vis / bornes sans vis;

• Nombre de bornes: 3 pôles

• La capacité nominale de connexion: min 1,0mm

• Toute préparation nécessaire du cable se terminé: La longueur des extrémités des conducteurs exposés ne doit pas être supérieure à 8 mm;

• Methode de fixation: Fixe à l'intérieur du boîtier de raccordement.

• Méthode de montage: Fixe dans la boîte de connexion.

Eteindre la lampe avant de toucher et laisser refroidir.

Eliminer du verre brisé mesures de protection appropriées.

Laissez distance de sécurité d'au moins 1m de matérielux lumineux.

Description et fonction

Votr prit h a t i s des surfaces horizontales ou verticales.

Le produit n'est pas dimmable

IP 65 Le produit est protégé contre la poussière et les jets d'eau.
Le produit est conforme aux exigences essentielles et les lignes directrices de la réglementation européen.

Utilisation prévue

Uniquement utilisez le produit tel que decrit dans le chapire, Description et fonction'. Autre utilisation n'est pas autorisee. Detournement conduit a la perte de la garantie et de la responsabilité axclusion. Utiliser uniquement dans une ambiance seche.

Montez le Phares à LED

1. Vérifie que le contenu est intact.
2. Sélectionné une place d'installation ajustée et sécuritaire.
3. Sélectionné le matériel de montage en fonction du matériel de surface sélectionne.

Le matériel de montage n'est pas inclus.
4. Marquez la position des trous de fixation dans le support de montage et la broche.
5. Fixez la Phares à LED avec votre matériel de montage.

Connector le Phares à LED

1. Eteignez le fusible et vérifier la tension est eteint.

2. Appuyez sur le bornier de sorte que la couleur du cable respectif de Phares à

LED est connecté à la même couleur de cable de raccordement au réseau.

1. Fixez les connexions des cables avec un tournevis.

Specifications

Exampie: 30646/30641

30647/30642

Example: 30648/30643

30649/30644

Example: 30645/30640

Example: 30778/30780

30779/30781

Numéro d'objet	Tension de fonctionnement	Contribution	Flux lumineux nominal	Angle de rãyonnement	Couleur de la lumière / Température de couleur	Durée de vie	Type de protection	Hauteur d'installation	maximale projetée zone	Dimensions / Poids
30640	100-240V~50/60Hz	max. 70W	4900lm	120°	blanc chaud / 3000K	>45000h	IP65 1.8-6.0m	m	329,5x228,0 mm2	329.5x228x70.3mm / 2660g
30641		max. 10W	650lm						138,0x100,0 mm2	138x100x39mm / 430g
30642		max. 15W	930lm						138,0x100,0 mm2	138x100x39mm / 480g
30643		max. 35W	2500lm						225,0x170,0 mm2	225x170x70mm / 1530g
30644		max. 50W	3700lm						225,0x170,0 mm2	225 x170x70mm / 1640g
30780		max.100W	7900lm						357,3x307,3 mm2	357.3x307.3x93.8mm / 6600g
30781		max.150W	11020lm						357,3x307,3 mm2	357.3x307.3x93.8mm / 6600g
30645		max. 70W	5000lm		blanc froid / 6000K				329.5x228.0 mm2	329.5x228x70.3mm / 2660g
30646		max. 10W	670lm						138,0x100,0 mm2	138x100x39mm / 430g
30647		max. 15W	1130lm						138,0x100,0 mm2	138x100x39mm / 480g
30648		max. 35W	2700lm						225,0x170,0 mm2	225x170x70mm / 1530g
30649		max. 50W	3800lm						225,0x170,0 mm2	225x170x70mm / 1640g
30778		max.100W	8500lm						357,3x307,3 mm2	357.3x307.3x93.8mm / 6600g
30779		max.150W	12110lm						357,3x307,3 mm2	357.3x307.3x93.8mm / 6600g

Entretien et nettoyage

Le produit ne nécessite aucun entretien. >> Utilisez uniquement un chiffon sec ou légarement humidifié avec de l'eau, chiffon doux pour le nettoyage.

Ne pas utiliser de détagents ou de produits chimiques

Instructions pour l'élimination

Se1a dive eepene DEE, la mse au rebut des appereis electriques et electroniques avec les dechets domestiques est strictement interdite. Leurs

composants doivent être recyclés ou éliminés de façon séparée. Autrement les substances contaminées et dangereuses peuvent polluer notre environnement.

Vouen, en tant que consommateur, estés commis par la loi à la mise au rebut des appeareils électriques et électroniques auprès du fabricant, du distributeur, ou des pointes public de collecte à la fin de la durée de vie des sociétés, et au-delà faconnait le droit national du roupel.

des points publics de colecte a la fin de la dure de vie des disposits, et ce de facon gratuite. Les detains sont reglementes dans le croit national. Le symbole sur le produit, dans le manuel d'utilisation, ou sur l'emballage fait reference à ces termes. Avec ce genre de séparation des déchets, d'application et d'élimination des déchets d'appareils usages, vous réaliszer une part importante de la protection de l'environnement.
