44530 - Éclairage Goobay - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED d'extérieur avec détecteur de mouvement infrarouge
Marque	Goobay
Modèle	44530
Alimentation	220-240 V~, 50 Hz
Puissance	50 W (équivalent 300 W)
Flux lumineux	4200 lm
Température de couleur	6500 K (blanc froid)
Indice de rendu des couleurs (Ra)	65
Angle de rayonnement	100°
Durée de vie nominale	30 000 h
Nombre de cycles de fonctionnement	15 000
Facteur de puissance	>0,8
Classe d'efficacité énergétique	A
Indice de protection	IP44
Matériau du boîtier	Aluminium
Couleur	Noir
Dimensions (L × P × H)	250 × 106 × 262 mm
Poids net	1579 g
Type de capteur	Capteur PIR
Zone de couverture max.	10 m
Angle de détection max.	180°
Temporisation de sortie	10 à 600 s
Hauteur d'installation	1,8 à 2,5 m
Température de service	-25 à +40 °C
Dimmable	Non
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de détergents.
Garantie et réparabilité	Réparations uniquement par un électricien qualifié. Consulter la clause de responsabilité.

FOIRE AUX QUESTIONS - 44530 Goobay

Quelle est la puissance équivalente du projecteur Goobay 44530 ?

Le projecteur Goobay 44530 a une puissance réelle de 50 W, équivalente à une ampoule traditionnelle de 300 W.

Le projecteur est-il dimmable ?

Non, le Goobay 44530 n'est pas dimmable.

Quel est l'indice de protection IP du modèle 44530 ?

L'indice de protection est IP44, ce qui le protège contre les éclaboussures et les objets solides de diamètre ≥ 1 mm.

Comment régler la sensibilité du détecteur de mouvement ?

Utilisez le bouton SENS pour ajuster la portée de détection (4 à 10 m). Tournez dans le sens horaire pour augmenter la sensibilité.

Comment régler la temporisation de l'éclairage après détection ?

Le bouton TIME permet de régler la durée d'éclairage après détection, de 10 secondes à 10 minutes.

Comment ajuster le seuil de luminosité pour le mode jour/nuit ?

Le bouton LUX règle la sensibilité à la lumière ambiante : tournez vers le symbole soleil pour un fonctionnement de jour, vers la lune pour un fonctionnement nocturne uniquement.

Quelle est la hauteur d'installation recommandée ?

La hauteur d'installation doit être comprise entre 1,8 et 2,5 mètres pour une détection optimale.

Puis-je installer ce projecteur dans une zone humide ?

Oui, grâce à l'indice IP44, il convient pour une installation en extérieur, mais évitez toute immersion. Pour une protection renforcée, choisissez le modèle IP65 correspondant.

Que faire si le détecteur de mouvement déclenche des fausses alarmes ?

Vérifiez que aucune source de chaleur (animaux, végétation mouvante, reflets) ne se trouve dans le champ de détection. Ajustez la sensibilité (SENS) et l'angle du capteur.

Comment nettoyer le projecteur Goobay 44530 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de détergents ou de produits chimiques agressifs.

MODE D'EMPLOI 44530 Goobay

1 Consignes de sécurité .... 18

1.1 En général.... 18
1.2 Niveaux d'alerte....18

2 Description et fonction 19

2.1 Description.... 19
2.2 Contenu de la livraison....19
2.3 Eléments de commande et pièces....19
2.4 Spécifications 19

3 Utilisation prévue....20
4 Préparation....21
5 Montage 21
6 Installation 22
7 Faire des ajustements....23
8 Maintenance, Entretien, Stockage et Transport....24
9 Clause de responsabilité....24
10 Instructions pour l'élimination 24

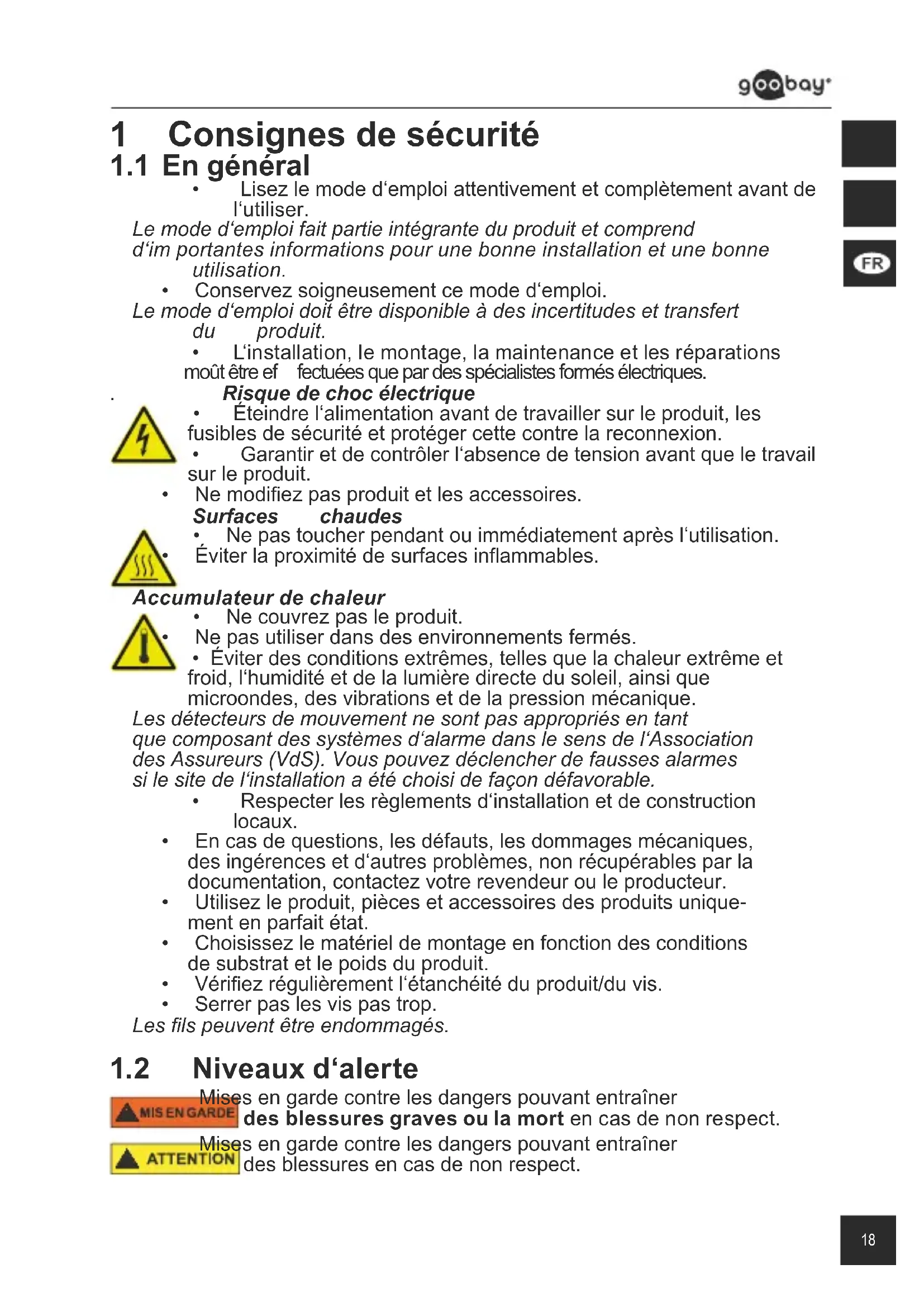

1 Consignes de sécurité

1.1 En général

• Lisez le mode d'emploi attentivement et complètement avant de l'utiliser.

Le mode d'emploi fait partie intégrante du produit et comprend d'im portantes informations pour une bonne installation et une bonne utilisation.

- Conservez soigneusement ce mode d'emploi.

Le mode d'emploi doit être disponible à des incertitudes et transfert du produit.

• L'installation, le montage, la maintenance et les réparations moût être et fectuées que par des spécialistes formés électriques.

Risque de choc électrique

- Éteindre l'alimentation avant de travailler sur le produit, les fusibles de sécurité et protéger cette contre la reconnexion.

• Garantir et de contrôler l'absence de tension avant que le travail sur le produit.

- Ne modifiez pas produit et les accessoires.

Surfaces chaudes

- Ne pas toucher pendant ou immédiatement après l'utilisation. Éviter la proximité de surfaces inflammables.

Accumulateur de chaleur

• Ne couvrez pas le produit.

Ne pas utiliser dans des environnements fermés.

- Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l'humidité et de la lumière directe du soleil, ainsi que microondes, des vibrations et de la pression mécanique.

Les détecteurs de mouvement ne sont pas appropriés en tant que composant des systèmes d'alarme dans le sens de l'Association des Assureurs (VdS). Vous pouvez déclencher de fausses alarmes si le site de l'installation a été choisi de façon défavorable.

- Respecter les règlements d'installation et de construction locaux.

• En cas de questions, les défauts, les dommages mécaniques, des ingérences et d'autres problèmes, non récupérables par la documentation, contactez votre revendeur ou le producteur.
• Utilisez le produit, pièces et accessoires des produits uniquement en parfait état.
• Choisissez le matériel de montage en fonction des conditions de substrat et le poids du produit.
  • Vérifiez régulièrement l'étanchéité du produit/du vis.
  • Serrer pas les vis pas trop.

Les fils peuvent être endommagés.

1.2 Niveaux d'alerte

Mises en garde contre les dangers pouvant entraîner des blessures graves ou la mort en cas de non respect.

Mises en garde contre les dangers pouvant entraîner ATTENTION des blessures en cas de non respect.

NOTE

Mises en garde contre les dangers pouvant entraîner les dommages matériels.

2 Description et fonction

2.1 Description

Ce produit est un projecteur LED d'extérieur. Certains modèles sont en outre équipés d'un détecteur de mouvement infrarouge intégré. Les objets sont détectés dans la zone du capteur. Avec les changements en mouvement la lumière crue de LED connecté est déclenchée.

2.2 Contenu de la livraison

Lumière crue de LED avec / sans détecteur de mouvement, mode d'emploi

2.3 Eléments de commande et pièces

44529, 44530

3 4 5 2 1 6

44531, 44532

1 2 3 4 5 6

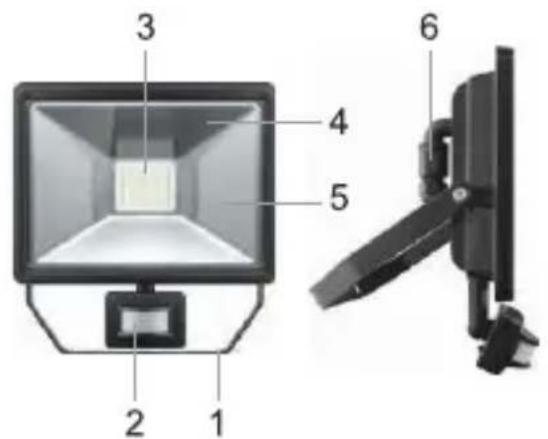

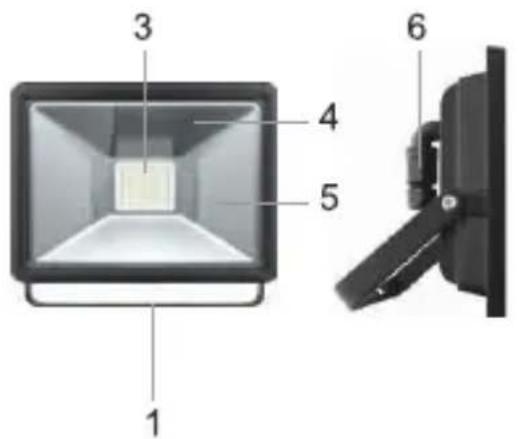

Fig.13: Eléments de commande et pièces

1 Support de montage 2 Détecteur de mouvements
3 LEDS 4 Réflecteur
5 Vitre
6 Bloc de connexion avec manchon de raccordement

2.4 Spécifications

Numéro de l’article	44529	44530	44531	44532
Tensoin déentrée (V~)	220-240, 50 Hz
LED - Quantité (pièce)	49
Puissance (W)Correspond à une ampoule (W)	50300
Facteur de puissance >0,8
Flux lumineux nominal (lm) 4200
Classe d'efficacité énergétique	A
Couleur de la lumière blanc froid
La température de couleur (K) 6500
Indice de rendu de couleur (Ra) 65
Angle de rayonnement (°) 100
Durée de vie nominale (h) 30000
Nombre de cycles de fonctionnement (pièce)	15000
Température de service (°C) -25 ~ +40
Degré de protection IP44 IP65
Matériau du boîtier Aluminium
Couleur noir blanc noir blanc
Dimensions (mm) 250 x 106 x 262 250 x 78 x 216
Poids net (g)	1579		1439
Dimmable	X
Détecteur de mouvement	√		X
Type de capteur Capteur PIR
Zone de couverture max. (m)	10
Angle de détection max. (°)	180
Temporisation de sortie (s) De...à	10 ... 600
Hauteur d'installation (m) De...à	1,8 ... 2,5

3 Utilisation prévue

Décrit un usage autre que dans les sections «Description et fonctionnement» et dans les «Consignes de sécurité», est interdite.

IP44

Ce produit est protégé contre les éclaboussures et le contact avec des objets étrangers ≥ ∅1 mm.

IP65

Ce produit est étanche à la poussière contre le contact et contre les jets d'eau.

4 Préparation

• Comparer les caractéristiques de tous les équipements à utiliser et pour assurer la compatibilité.
  • Vérifiez le Contenu de livraison pour l'exhaustivité et l'intégrité.

5 Montage

ATTENTION

Risque de chute/ Risque d'écrasement

• Placez et outils d'utiliser en toute sécurité.
• Ne gardez pas membres entre parties en cisaillement.
• Placez les câbles correctement.

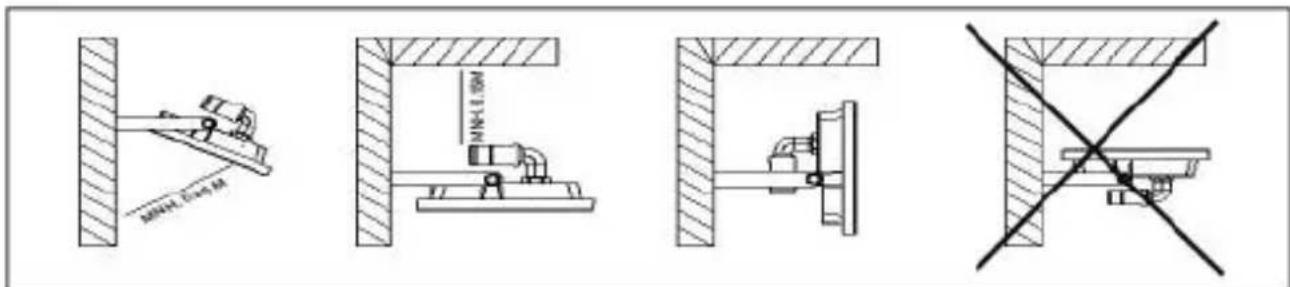

Fig.14: Lieu de montage

1. Sélectionnez l'installation selon les critères suivants:

• La surface doit être stable.

• Ne placez pas d'objets inflammables à proximité.
  • Le produit doit être absolument attaché directement.

Seuls les modèles avec capteur de mouvement:

• Les ouvertures d'aération ne doivent pas être proches.

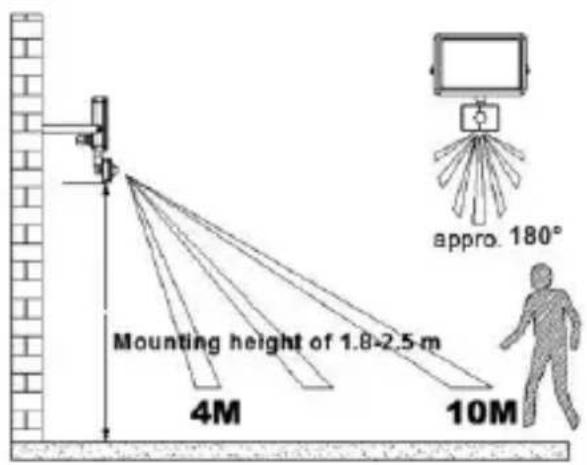

• Les plantes, l'éclairage des rues, des surfaces réfléchis santes ou des objets en mouvement arbitraire ne doit pas se trouver dans la plage de détection est.

1. Sélectionner les raccords de montage appropriés en fonction de la surface sélectionnée et le poids du produit. Le matériel de montage ne sont pas inclus.

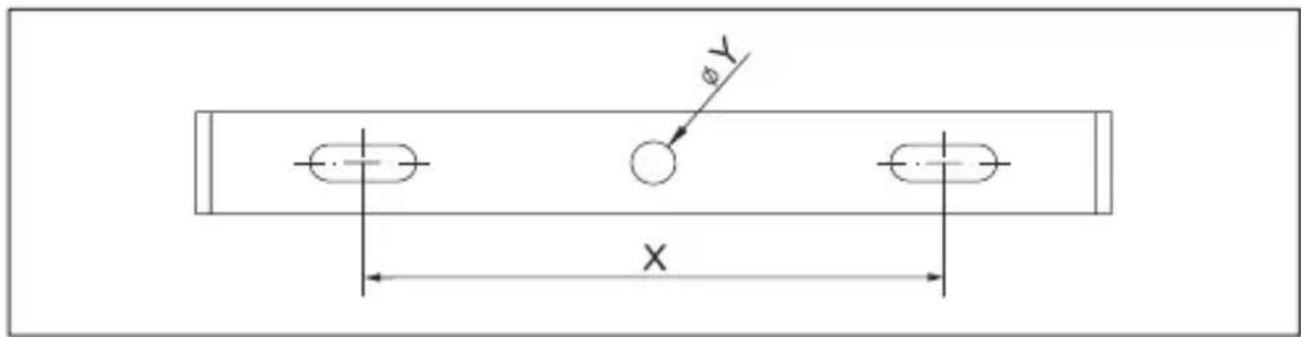

2. Sélectionnez la distance du trou de forage X et Y l'oeillet au moyen de support de montage et un stylet adapté.

φY x

Numéro de l'article X Y
44529, 44530, 44531, 44532 120 mm ∅ 8,5 mm

Tab.6: Écart entre les trous de perçage X et passe-câble Y

1. Percer des trous de fixation avec un outil approprié.
2. Fixez les projecteurs (avec détecteur de mouvement).

6 Installation

MIS EN GARDE

• Laissez assembler extrémité de câbles ouvertes UNIQUEMENT par un électricien expérimenté.

• Éteindre l'alimentation avant de travailler sur le produit, les fusibles de sécurité et protéger cette contre la reconnexion.
• Garantir et de contrôler l'absence de tension avant que le travail sur le produit.

Modèles sans bouchon de sécurité monté doivent être installés fermement au réseau électrique.

Le câble d'alimentation utilisé doit avoir une section minimale de 1.0 mm². Brins doivent être munis d'embouts.

Les connexions suivantes sont effectuées sur le bornier du produit:

1. Éteignez le fusible.

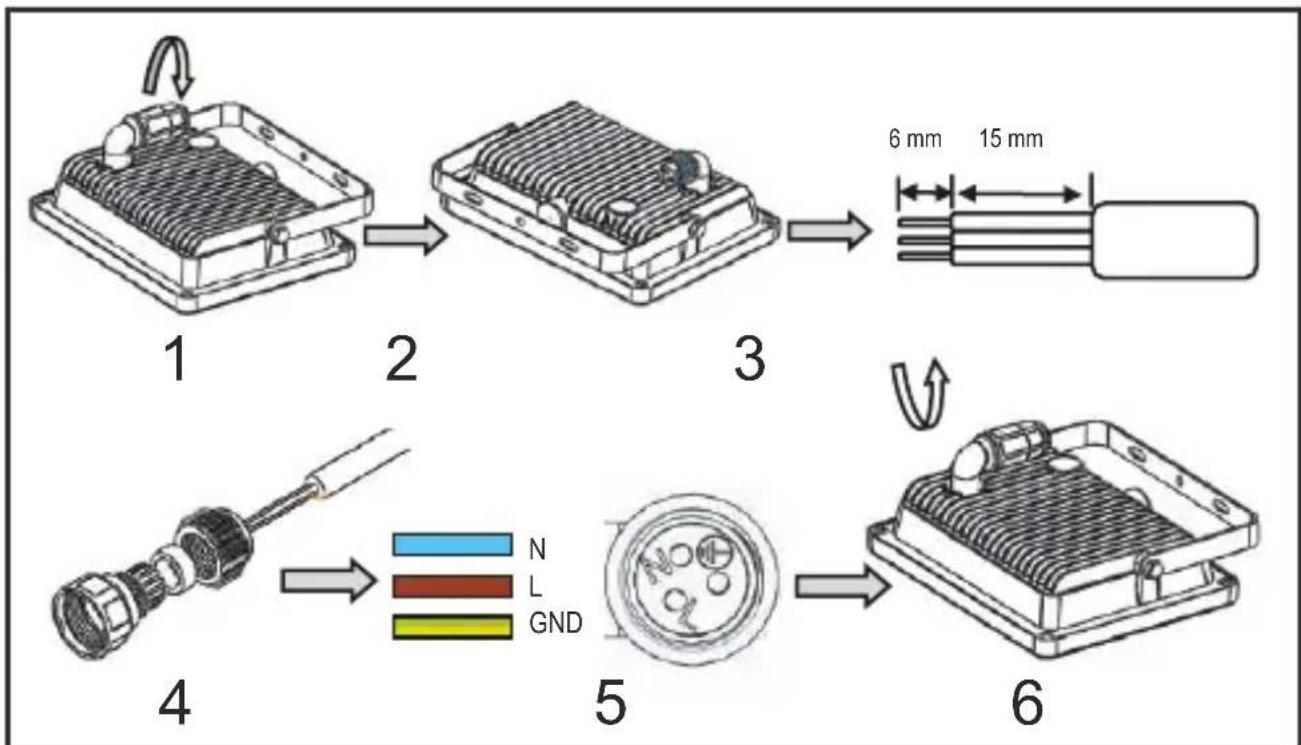

2. Ouvrir en tournant dans le sens antihoraire jusqu'à ce que le bloc de connexion tel que représenté sur la figure 17 - 2, le man chon de raccordement.

3. Bande comme le montre la figure 17 - 3, le câble mappé troisième.

4. Faire glisser sur la figure 17 - 4 parties du manchon d'accouplement sur les câbles présentés.

5. Visser le cordon d'alimentation comme représenté sur la Figure 17 - 5 tournevis permanent.

6. Fermer le fil de raccordement en tournant dans le sens horaire, comme représenté sur la figure 17 - 6.

7 Faire des ajustements

Uniquement projecteurs avec le mouvement:

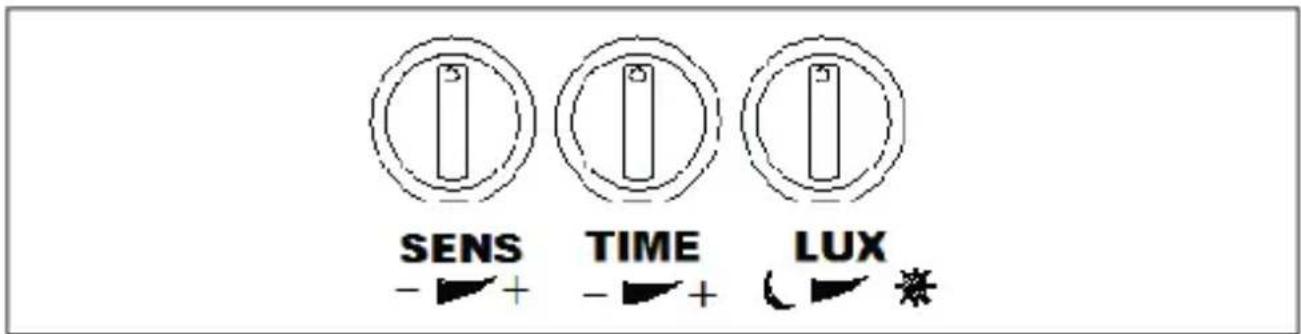

SENS - + TIME - + LUX

SENS: SENS règle la plage du détecteur PIR. Ceci est d'au moins 4 m, au maximum 10 m.

TIME: Le temps est hors entre min. 10 ± 5 s et 10 ± 2 minutes.

LUX: LUX ajuste la sensibilité de la cellule photo et détecte la luminosité ambiante entre voyage par jour et la nuit et seulement la ）nuit.

8 Maintenance, Entretien, Stockage et Transport

Le produit est sans entretien.

NOTE

Dommages matériels

• Utilisez uniquement un chiffon doux et sec pour
• Ne pas utiliser de détergents et de produits chimiques.
• Conserver le produit hors de la portée des enfants et dans une ambiance sèche et protégé de la poussière lorsqu'il ne est pas en cours d'utilisation.
  • Endroit frais et sec.
• Conserver et utiliser l'emballage d'origine pour le transport.

9 Clause de responsabilité

§ Nous nous réservons le droit des erreurs d'impression et des changements à produit, l'emballage ou de la documentation du produit.

- S'il vous plaît voir nos conditions de garantie. Ceux-ci sont maintenant disponibles dans leur forme actuelle, conformément aux coordonnées figurant.

10 Instructions pour l'élimination

Selon la directive européenne DEEE, la mise au rebut des appareils électriques et électroniques avec les déchets domestiques est strictement interdite. Leurs composants doivent être recyclés éliminés de façon séparée. Les composants toxiques et dangereux peuvent causer des dommages durables à la santé et à l'environnement s'ils ne sont pas éliminés correctement.

Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des appareils électriques et électroniques auprès du fabricant, du distributeur, ou des points publics de collecte à la fin de la durée de vie des dispositifs, et ce de façon gratuite. Les détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d'utilisation, ou sur l'emballage fait référence à ces termes. Avec ce genre de séparation des déchets, d'application et d'élimination des déchets d'appareils usagés, vous réalisez une part importante de la protection de l'environnement.

No DEEE : 82898622
